1、製造之重，可“芯”可鑑
在集成電路設計中，“製造性”不是錦上添花，而是確保設計“可產出、可盈利”的關鍵。DFM（Design for Manufacturability）與 CMP（Chemical-Mechanical Planarization）正是保障芯片設計順利轉入量產的雙保險。

藉助 EDA Academy（網址：www.eda-academy.com），您可以深入學習這些職場必備技能——無論是自學者還是職場導師，在這裏都有廣闊發展空間，甚至可以加入銷售聯盟計劃，通過推薦課程賺取 20%-50% 的佣金。

2、DFM：從設計階段把關產能與良率
I. 什麼是 DFM？
DFM 是在 IC 物理設計階段採取的一系列策略與操作，旨在提升設計的可製造性，從而降低成本、縮短迭代週期、提升良率與可靠性。
其關鍵手段包括：

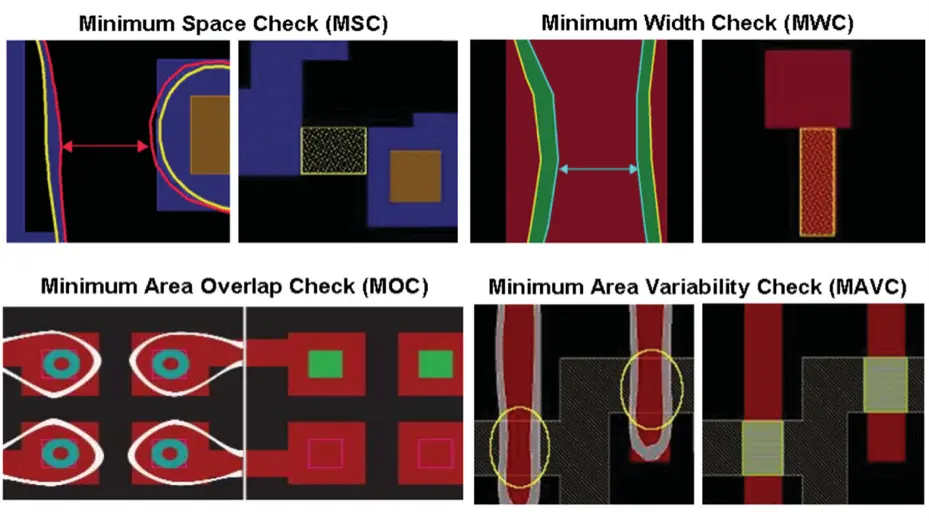

設計規則遵從：結合 foundry 指定設計規則進行佈局檢查，例如最小寬度、面積等。
冗餘或填充策略：比如添加填充圖形（dummy fill）以提升局部密度一致性，改善後續 CMP 的平坦度。

II. DFM 的價值體現
提升良率：避免設計缺陷導致的廢片；
縮短研發週期：減少反覆迭代；
增強可靠性：降低電遷移、應力等潛在失效風險。

3、CMP：為多層結構“搞平衡”

I. CMP 是什麼？
CMP 是結合化學腐蝕與機械研磨來實現晶圓表面拋平的一種技術。
它可用於拋平氧化硅、銅、鎢等材料，確保後續光刻與互連層可以精準疊加。

II. 為什麼必須用 CMP？
隨着 IC 多層疊加，表面高度不平會影響聚焦、互連完整性與電性能，因此 CMP 成為現代 CMOS 製程不可或缺的一步。

4、DFM 與 CMP 聯手：打造“可產能”設計流程

I. 仿真驅動的 CMP 優化

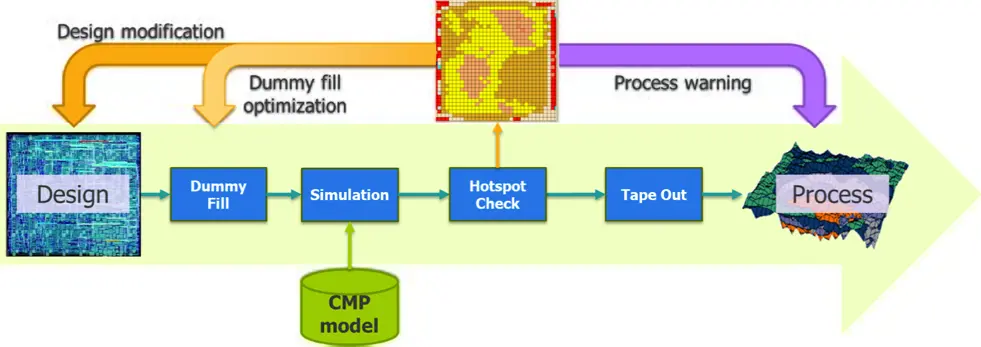

通過 CMP 模型仿真檢測平坦性熱點，並結合“規則填充”策略進行優化處理，可顯著提升產出質量。

II. 分層 DFM 分析（Hierarchical DFM Analysis）
在每個設計模塊級別進行可製造性檢查，確保局部無異常後再集成為整體設計，極大降低出錯風險並提升設計效率。

III. 物理感知型製造性檢查（Physically Aware DFM）
將佈局物理特徵（元件位置、走線結構等）納入可製造性分析，引入 CMP 效應仿真，使檢查更為貼合實際製造流程。

5、讓設計精益求“芯”
通過 DFM 與 CMP 的緊密結合，我們不僅能打造出設計合理、產量高、成本可控的 IC，還能在 EDA Academy 掌握這些前沿技能，並將知識轉化為成長與收益的機會 —— 無論是自學，還是成為平台導師或聯盟合作伙伴，這裏都能成就你的技術與職業躍升。
