1、CTS在數字化時代的重要性
在數字化時代，IC（集成電路）設計日趨複雜，性能與功耗成為設計中的核心挑戰。時鐘樹合成（CTS，Clock Tree Synthesis）作為物理實現流程中的關鍵環節，其目標是建立一個時鐘分佈網絡，讓時鐘信號同步、穩定地傳遞至每個觸發器或寄存器。高效的CTS能夠顯著降低時鐘偏斜（skew）與抖動（jitter），保證芯片在高頻環境下仍能可靠運行 。

與此同時，功耗管理在低功耗設備（如移動終端、邊緣AI、物聯網）中尤為關鍵。動態功耗中，時鐘信號因不斷切換佔據了極大比例，常通過時鐘門控技術（clock gating）優化動態功耗 。

2、CTS核心技術詳解
I. 時鐘樹結構設計（Clock Tree Architecture）
CTS常見結構包括 H-Tree、Balanced Tree、Clock Mesh 和 多源（Multi-Source）CTS等。

H-Tree：對稱分佈、延遲均衡，但面積大。
Balanced Tree：通過緩衝器/反相器平衡各路徑長度，提升同步性。
Clock Mesh：網格結構，偏斜最小，適用於高頻設計，但功耗與面積增加。
Multi-Source CTS：分區時鐘，多時鐘源並行配送，兼顧偏斜與資源，適用於大型複雜芯片。

II. 緩衝與反相器優化
CTS通過合理佈置緩衝器（buffers）和反相器（inverters）管理偏斜與延遲，以滿足時序閉合需求。

III. 時鐘偏斜與抖動控制
澄清概念：
插入延遲（Insertion Delay）：時鐘從源頭到達寄存器的延遲。
偏斜（Skew）：不同位置的時鐘信號到達時間差，分為局部與全局偏斜。
CTS目標是不僅縮短插入延遲，還最小化偏斜，確保 setup 和 hold 約束被滿足，從而實現 時序閉合（Timing Closure）。

IV. 物理感知 CTS（Physically-Aware CTS）
先進工具可整合物理佈局信息，在綜合時考慮擁堵、佈線複雜度與物理約束，使 CTS 更貼近真實場景，提升收斂效率。結合 Synopsys、Cadence 等廠商的工具，可進一步提高偏斜管理精度與實現效率（本博客起源內容已提及）。

3、時鐘門控：功耗優化利器

I. 時鐘門控背景與原理

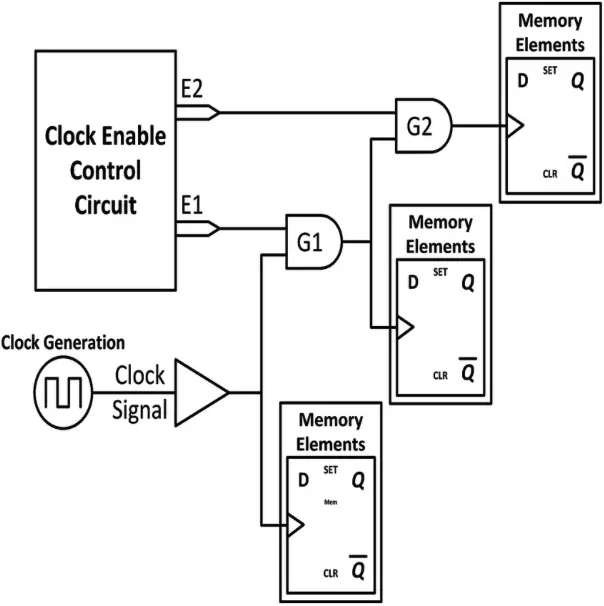

時鐘門控通過動態移除不必要模塊的時鐘信號，減少觸發器翻轉次數，有效降低動態功耗。

功耗核心公式：
P_dynamic ∝ α · C_L · V_dd² · f
關閉時鐘可減少 α（切換率），從而顯著降功。

II. 時鐘門控實現形式
常見幾類時鐘門控方式：
RTL 意圖型（Intent-based）：在 RTL 代碼中嵌入啓用條件，由工具將其轉譯為門控邏輯。
工具自動插入（Tool-based）：設計工具自動識別並插入 ICG（Integrated Clock Gating）細胞，適用於大規模優化。

III. ICG 單元及結構優勢

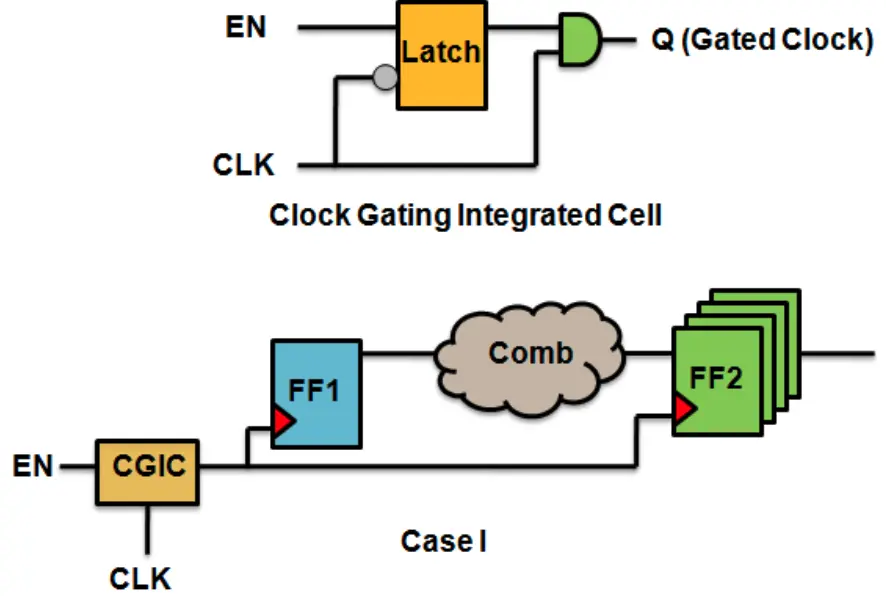

ICG 是專為門控設計的細胞，常採用鎖存器（latch）+邏輯門架構，可實現無毛刺的時鐘停發功能。

IV. 粒度與優化策略
時鐘門控粒度不同：
細粒度（Fine-grained）：針對單個觸發器控制，功耗最優但複雜度高；
粗粒度（Coarse-grained）：模塊級門控，部署簡便但功耗減幅較低。
此外，還可結合靜態時序分析 STA（Static Timing Analysis），避免引入 setup/hold 違例。

4、先進CTS結合門控案例

I. 輸入輸出優化（如 Vitesse 團隊案例）
通過分層結構、從頂層時鐘驅動多個子樹，利用 Synopsys CTC 工具管理複雜時鐘樹，實現偏斜顯著優化。優化要點：
分層時鐘架構設計；
工具自動優化子樹與緩衝插入。

II. 緩衝器與驅動優化（Cadence CTgen 案例）
在高扇出場景下，使用 Cadence CTgen：選用大驅動緩衝器，壓縮驅動—接收段層數，從而減少偏斜和信號降級。
物理感知 CTS 與偏斜 / 抖動控制
利用物理佈局-aware 工具進行 CTS 優化，提升偏斜和抖動管理精度，縮短時序收斂時間。

III. 針對節能的時鐘門控（Dolphin + Cadence 案例）
定義高效門控策略並集成入 CTS 流程，通過合理設計關斷時鐘策略，在不犧牲性能下顯著節約功耗。
