“理解端口類型，是Verilog模塊設計的關鍵。”
在Verilog設計中，端口是模塊與外界交互的橋樑。不同類型的端口——輸入、輸出與雙向——在數據流向與信號驅動方式上有着嚴格的規則。若定義不當，不僅會引發編譯錯誤，還可能導致仿真行為與硬件實現不一致。掌握Verilog端口類型的使用原則，能幫助設計者構建結構清晰、邏輯可靠的電路系統。
1、端口類型與信號流向Verilog模塊的端口可分為三類：輸入端口（input）、輸出端口（output）和雙向端口（inout）。它們決定了信號在模塊間的流動方向，並影響端口的數據類型與驅動方式。輸入端口：信號從外部流入模塊內部。輸出端口：模塊內部生成信號並輸出至外部。雙向端口：信號可在模塊間雙向流動，常用於總線接口。
端口類型不僅定義通信方向，更隱含了信號驅動規則：哪些信號可以被過程賦值、哪些必須通過連續賦值驅動。
2、輸入端口：永遠是nets在Verilog中，輸入端口（input）始終被視為net類型。這意味着輸入端口不能在過程塊（always或initial中）被賦值，而只能接收外部驅動。
例如：module adder ( input [3:0] a, b, output [4:0] sum); assign sum = a + b;endmodule
這裏，輸入端口a與b都是nets類型，用於連接外部信號源。Verilog之所以規定輸入端口為net，是因為它們僅承擔信號傳遞功能，不具備存儲能力。
注意：若在模塊內試圖對輸入端口賦值，如a = 1;，編譯器會報錯——因為nets不能在過程塊中驅動。
3、輸出端口：由驅動方式決定類型輸出端口（output）的類型取決於其驅動方式，這一特性是Verilog端口規則的核心。若輸出由過程塊（如always）驅動，則必須聲明為變量（reg或logic）類型。若輸出由連續賦值（assign）語句驅動，則應為net類型。
示例1（連續賦值驅動）：module and_gate ( input a, b, output y); assign y = a & b; // y為net類型endmodule
示例2（過程賦值驅動）：module dff ( input clk, d, output reg q); always @(posedge clk) q <= d; // q為變量類型endmodule
這種區分源於Verilog的設計哲學：連續賦值用於組合邏輯，過程賦值用於時序邏輯。若錯誤聲明輸出類型，會導致編譯器拒絕執行或仿真異常。例如，在過程塊中驅動一個net類型輸出，將產生非法賦值錯誤。
4、雙向端口：始終為nets雙向端口（inout）用於信號在模塊間的雙向流動，例如數據總線或IO接口。Verilog規定，雙向端口必須為net類型，以確保信號的共享與驅動一致性。
示例：module io_buffer ( inout wire data); assign data = enable ? out_data : 1'bz; // 高阻態控制輸出endmodule
在此例中，data可根據控制信號enable決定是否驅動輸出。當enable關閉時，data進入高阻態（z），允許外部模塊驅動該信號。
雙向端口通常在FPGA或ASIC設計中用於總線系統，要求信號線在不同模塊之間協調驅動，否則會出現信號衝突。
5、常見錯誤與調試建議Verilog端口類型規則明確，但新手在實踐中常犯以下錯誤。過程賦值給netsalways @(posedge clk) y = d; // 錯誤：nets不能在過程塊中賦值正確做法是將輸出定義為變量：output reg y;
輸出端口類型聲明錯誤如果輸出端口未被過程塊驅動，卻聲明為reg，也會引發語義衝突。output reg y; assign y = a & b; // 錯誤：reg不能由assign驅動正確寫法應為：output y;assign y = a & b;
雙向端口錯誤聲明為變量雙向端口必須是net，否則多個驅動器會引發邏輯衝突：inout reg data; // 錯誤應改為：inout wire data;
端口方向混淆部分初學者在設計模塊時忽略信號方向，導致數據流不一致。應確保上層模塊的輸出連接下層模塊的輸入，雙向端口則需明確高阻態控制。
6、Verilog-2001的改進：端口內聯聲明在Verilog-2001標準中，允許在模塊頭部直接定義端口類型與方向：module adder ( input wire [3:0] a, b, output reg [4:0] sum);
這種寫法既簡潔又直觀，避免了早期Verilog-1995中必須分兩步聲明的繁瑣結構。此外，現代工具也支持logic關鍵字替代reg，使代碼兼容性更強。

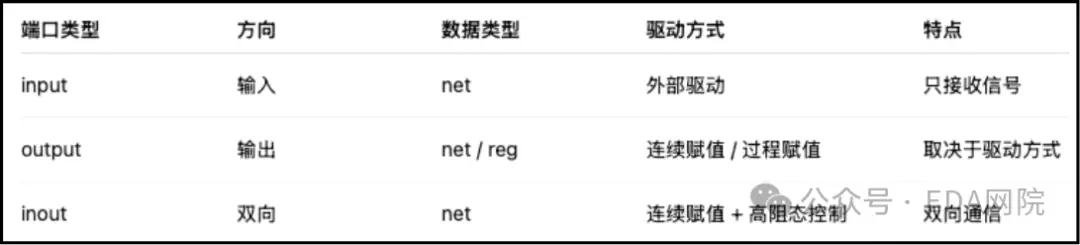

7、端口類型選擇的設計原則總結Verilog端口類型規則：
設計時的關鍵思路是：誰驅動信號，就決定信號的類型。組合邏輯使用nets，時序邏輯使用reg，雙向接口保持net結構。
端口是模塊交互的語言，類型是這門語言的語法。理解輸入、輸出與雙向端口的類型規則，是寫出可綜合、高可靠Verilog代碼的基礎。掌握端口類型與驅動的關係，就能在設計初期避免許多低級錯誤，讓電路在仿真與硬件中都能“説得通”。
