“功耗/IR/EM 分析是芯片籤核不可或缺的一環。”
隨着製程節點縮減、堆棧 3D-IC 與片上系統（SoC）複雜度提升，芯片設計中功耗送配網絡 (PDN ) 的 IR 壓降、 EM 風險與熱耦合效應成為性能與可靠性籤核的瓶頸。早期忽視這些因素可能導致後段 tape-out 失敗或壽命衰減。為此，業界推出了多款專用於功耗／IR／EM 籤核的工具，幫助設計團隊在流片前完成全片分析、根因定位與閉環整改。以下分別從四大工具入手，解析其特點與適用場景。

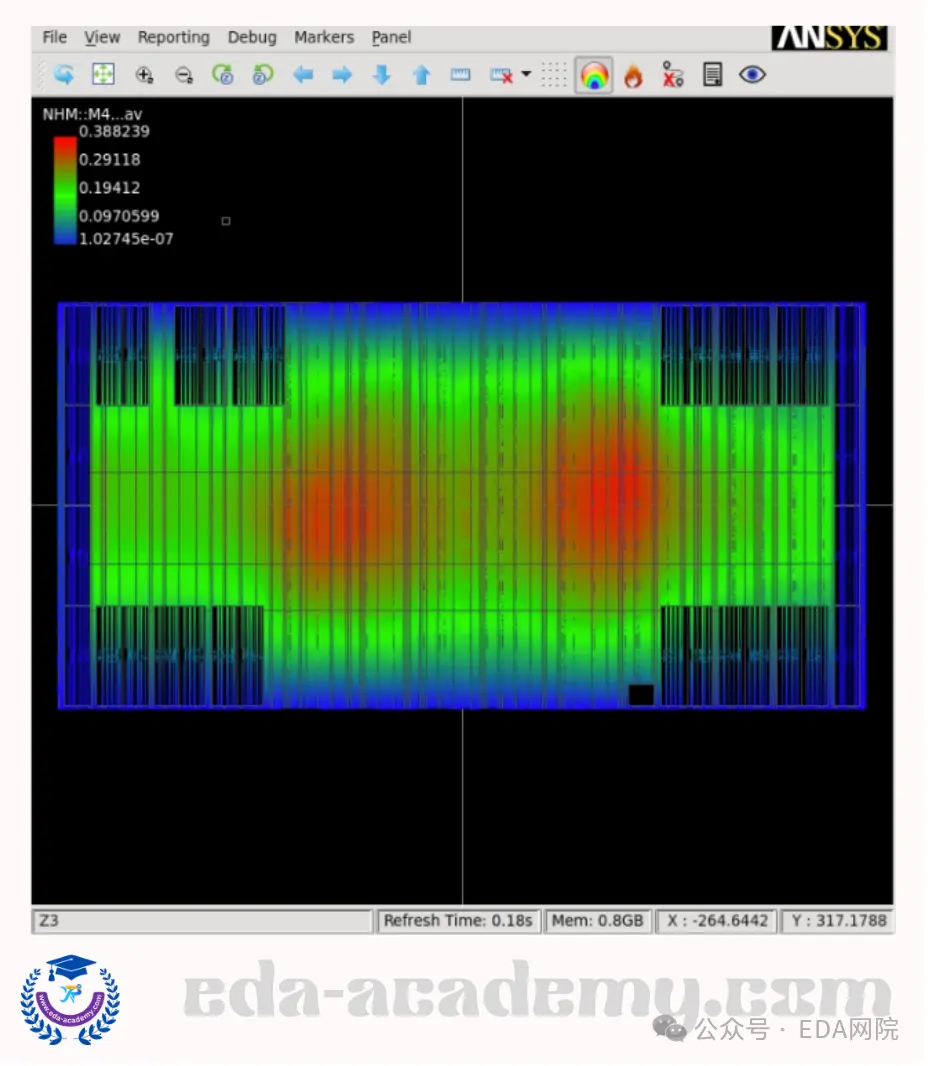

Ansys RedHawk-SC
作為行業長期信賴的功耗完整性籤核平台，RedHawk-SC 被定位為“金標準”之一。其通過大數據架構及彈性計算平台，支持全片 IR-drop 與 EM 分析，且涵蓋 2.5 D/3D 封裝場景。

主要特點包括：
先進的 SigmaDVD™ 動態壓降分析能力。
支持熱耦合、EM 壽命估算、複雜多 die 系統分析。
雲／彈性計算架構，提高大規模設計處理能力。
適用場景：高端 SoC、3D 封裝、對 PDN 籤核覆蓋極為關注的項目。
潛在挑戰：投入門檻（計算資源、許可證）較高；團隊若無相應流程支撐，則工具潛能難以完全釋放。

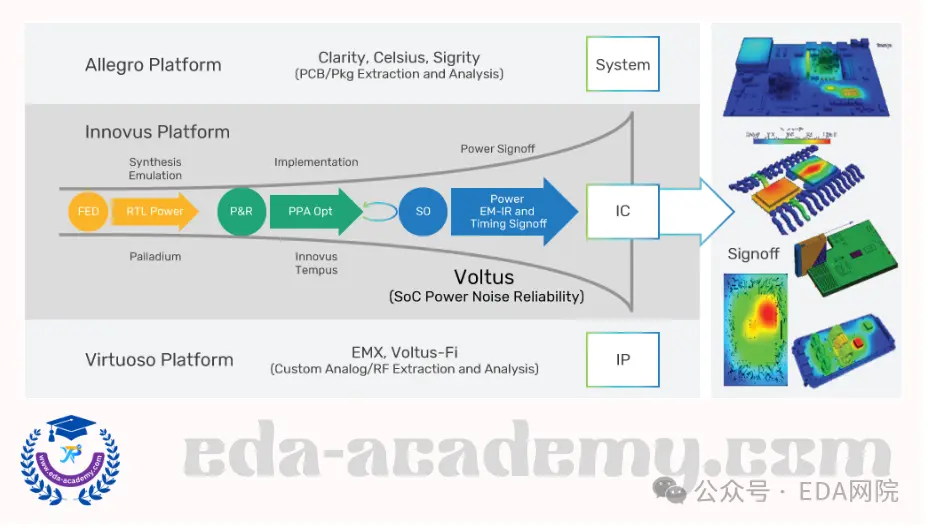

Cadence Voltus / InsightAI
Voltus 系列面向全片功耗完整性分析，是 Cadence 在 IR-drop／EM 籤核領域的重要產品。其最新 InsightAI 模塊更加入 AI／ML 能力，以提前識別潛在問題。

主要特點包括：
與 Cadence 的實施工具（如 Innovus）緊密集成，實現早期 IR 感知 (P&R 流程中) 分析。
分佈式架構、高容量、支持 3 nm 節點驗證。
InsightAI 具備根因定位與自動修復建議能力，提升閉環效率。
適用場景：使用 Cadence 實施流的設計團隊、希望在早期就介入 IR/EM 分析以降低後期整改成本。
需注意：AI 模型雖先進，但仍需團隊驗證與流程配合；工具集成能力影響使用成效。

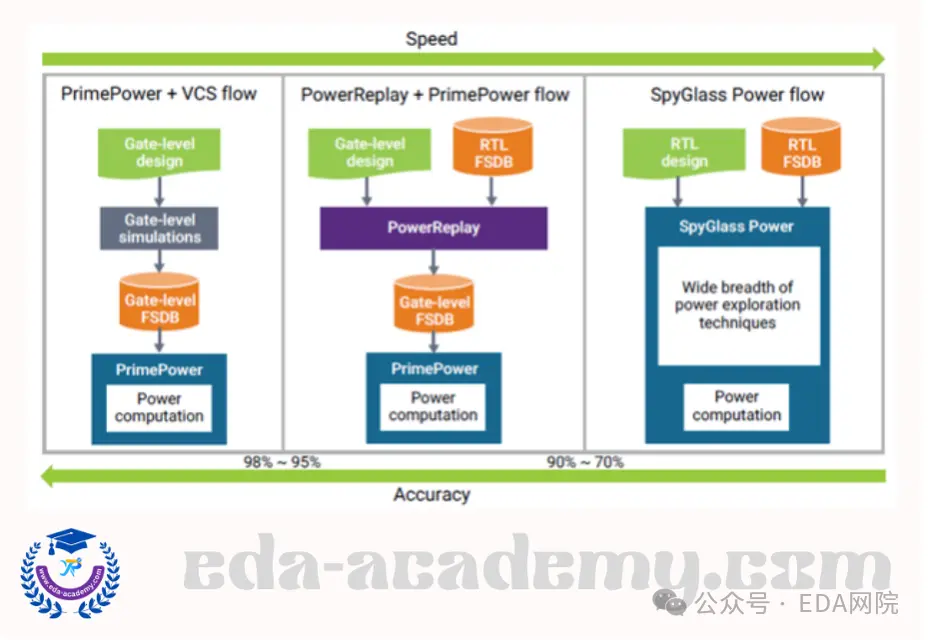

Synopsys PrimeRail / PrimePower
Synopsys 在功耗網籤核領域推出 PrimeRail（以及後續擴展如 PrimePower），以 “從早期 shift-left 到籤核” 的理念著稱。

主要特點包括：
混合技術支持靜態／動態 IR-drop 分析與 EM 分析；
與 Synopsys Galaxy 設計平台緊密集成，實現從地板規劃 (floorplan) 階段即加入功耗網分析。
部分用户報告其在籤核速度和資源利用方面具有優勢。
適用場景：依賴 Synopsys 生態（如 IC Compiler、Galaxy）設計流程的團隊，希望結合 IR/EM 分析與整體實現流。
需留意：如團隊使用多工具組合，流程中可能需要額外整合與驗證步驟。

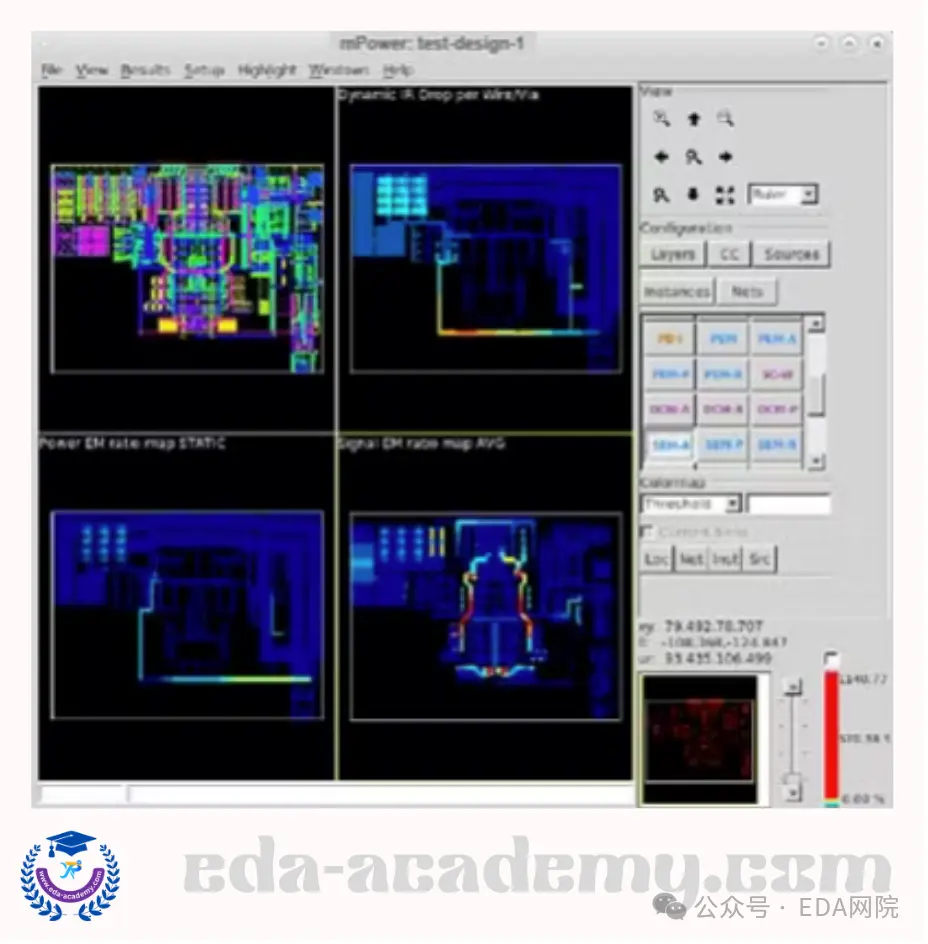

Siemens EDA mPower
mPower 是 Siemens EDA 針對功耗完整性推出的解決方案，號稱能夠覆蓋數字、模擬、混合信號、甚至 3D IC 在內的全場景。

主要特點包括：
同時支持模擬 & 數字設計流程，適用於多種 IC 類別。
強調可擴展性、大設計容量支持、與現有 EDA 流程整合。
新進入該細分市場，但具備大廠背景與整體 Siemens 生態資源。
適用場景：追求一種跨域（數字＋模擬＋混合）統一功耗分析工具的團隊，或已有 Siemens EDA 工具鏈的環境。
劣勢可能在於：相對於前幾款方案，行業部署還略少，可參考案例少一些。
工具選擇建議
流程匹配優先：若團隊採用 Cadence／Synopsys／Siemens 之一作為主流流片平台，選擇與其緊密集成的功耗完整性工具更高效。
籤核階段覆蓋：若目標是早期介入 IR/EM 分析，則 Voltus InsightAI 或 PrimeRail “shift-left”能力更顯著；若為最終籤核驗證，則 RedHawk-SC 或 mPower 在大規模設計中更成熟。
設計類型考慮：3D IC、多 die 封裝、高功耗密度 SoC 適合 RedHawk-SC／mPower；標準 2D 大規模 SoC 流程則 Voltus／PrimeRail 多數覆蓋。
資源與部署成本：大規模分析、雲/彈性計算環境、許可證預算、團隊培訓能力等都是實際考量。
閉環與整改能力：除了分析工具，團隊需配備對應的功耗網結構優化、板級/封裝級 PDN 整改流程，才能真正發揮工具價值。
