Purpose：

1、掌握EIGRP的基本配置。

2、掌握EIGRP的通配符掩配置方法。

3、掌握EIGRP的自動彙總特性，以及如何關閉自動彙總。

4、掌握EIGRP的手工彙總。

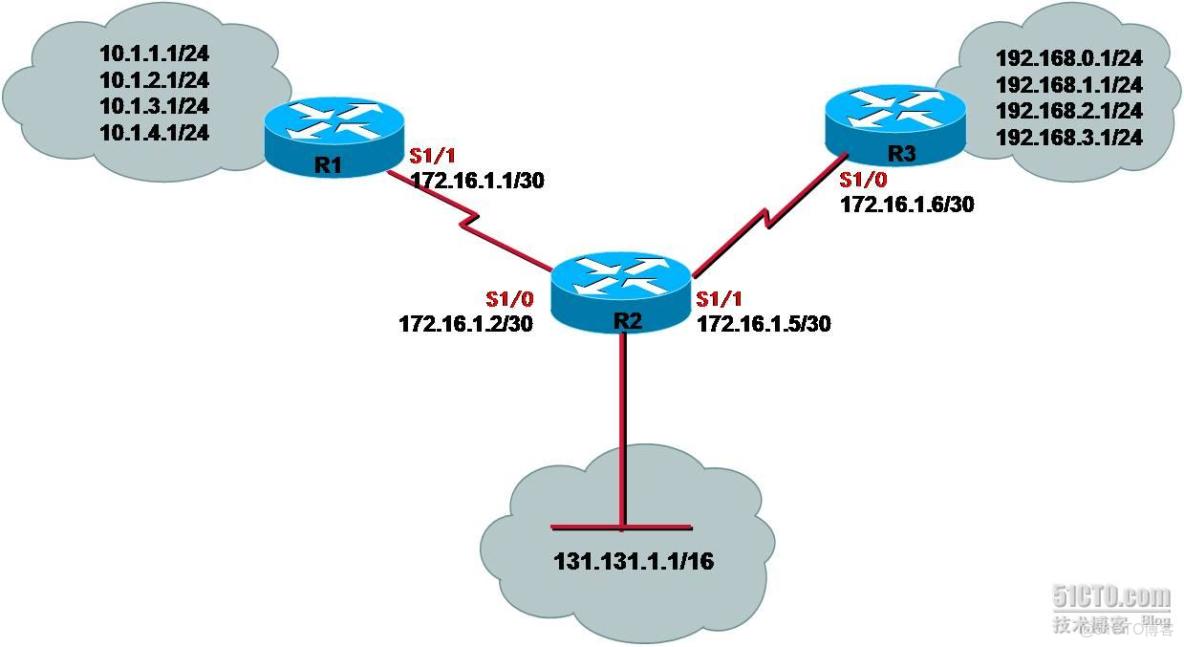

拓撲圖：

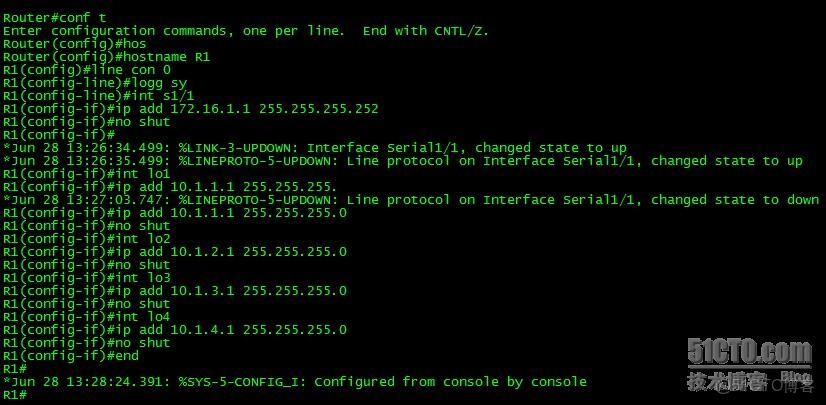

首先配置每台路由器的各接口IP地址，並使直連網絡互通！下面只給出R1的示例配置：



R1左邊的10網絡用環回接口代替實現！

R2、R3類似！



再在三台路由器上啓用EIGRP協議進程！

上圖中的 net 命令也可用：

    net 172.16.1.0 0.0.0.3

    net 10.1.0.0  0.0.255.255，此條命令還可分成四條命令來實現相同功能!

這種情況就使用了通配符掩碼來控制！

當然還有其它的表示方法，在這裏不再贅述，只要能達到相同效果即可！

R2、R3類似！



在三台路由器上配置完EIGRP後，我們看一下各路由器有沒有學習到鄰居！

show ip eigrp neighbor；如下圖：

從圖中我們可以看到，各路由器都已經學習鄰居了！



在這裏，圖中的H列的0和1代表學習到鄰居的先後順序！

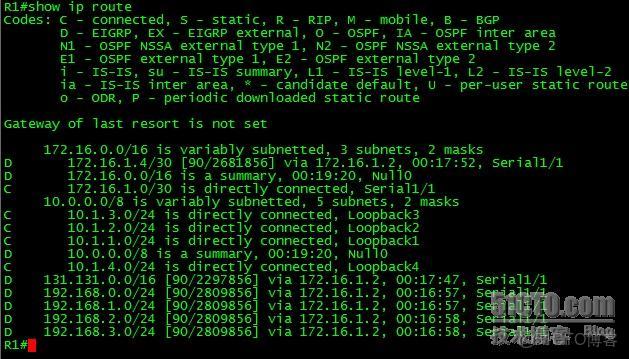

show ip route

其中：

D       172.16.0.0/16 is a summary, 00:19:20, Null0

D       10.0.0.0/8 is a summary, 00:19:20, Null0

這兩條路由是彙總路由，EIGRP默認啓用主類網絡的自動彙總， 為可彙總的子網生成一條指向null0口的路由，以防止路由黑洞！

另外，在非自動彙總的EIGRP路由條目中有[90/2297856]， 其中的90代表EIGRP的默認管理，後面的2297856代表該條路由到達目的地試題值，在EIGRP中也叫FS（可行距離）

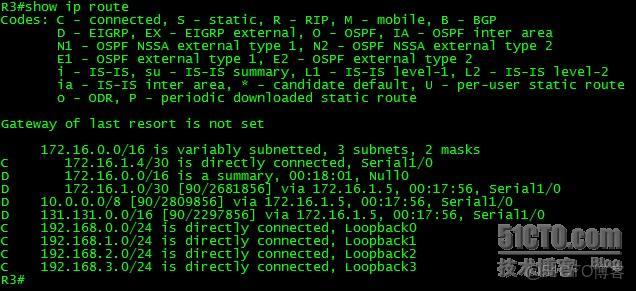

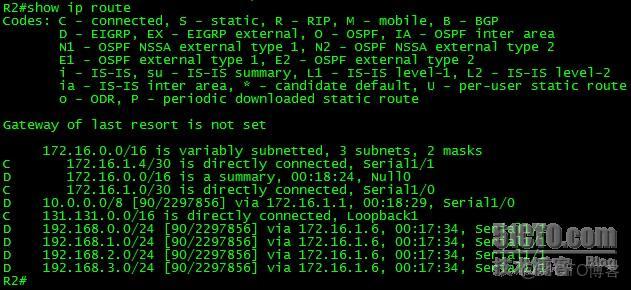

R2、R3路由表類似，如下：

D    10.0.0.0/8 [90/2297856] via 172.16.1.1, 00:18:29, Serial1/0

該條路由為R1上自動彙總後在R2、R3上面所體現的彙總路由！

接下來，我們在R1上關閉自動彙總，再查看相應的路由表，看看有什麼變化！

在R1上關閉自動彙總命令為：

R1（config）#router eigrp 100

R1（config-router）#no auto-summary

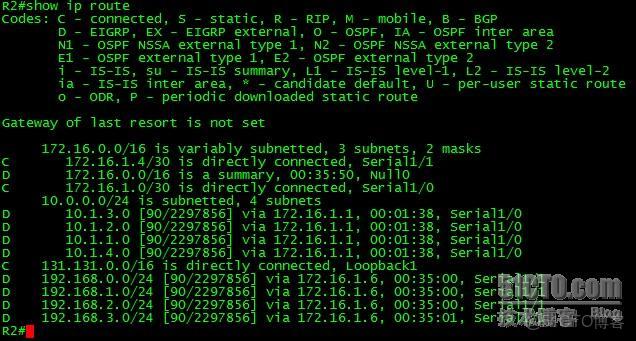

為了能看到變化，我們在R2上顯示路由選擇表，如下圖：

之前在R2上顯示的彙總路由條目：

D    10.0.0.0/8 [90/2297856] via 172.16.1.1, 00:18:29, Serial1/0

變成了四條具體路由了，即：

D       10.1.3.0 [90/2297856] via 172.16.1.1, 00:01:38, Serial1/0
D       10.1.2.0 [90/2297856] via 172.16.1.1, 00:01:38, Serial1/0
D       10.1.1.0 [90/2297856] via 172.16.1.1, 00:01:38, Serial1/0
D       10.1.4.0 [90/2297856] via 172.16.1.1, 00:01:38, Serial1/0

我們可以確信R3路由器上也發生了同樣的變化，在此就不列出R3的路由表了！

下面我們再來看看如果手工配置路由彙總，這次我們在R3上配置手動彙總。我們把192.168.0.1、192.168.1.1、192.168.2.1、192.168.3.1彙總成一個子網；EIGRP的手動彙總是接口模式上配置的，如圖：

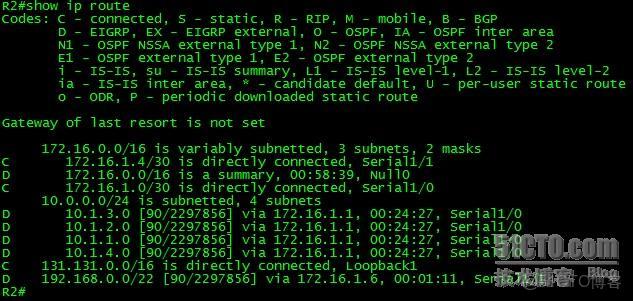

手工配置彙總後，我們再來看看R2的路由表有什麼變化：

看最後一條：

D    192.168.0.0/22 [90/2297856] via 172.16.1.6, 00:01:11, Serial1/1

192.168網段的幾個子網被彙總了一個子網！

    本實驗到這裏就算完成了！本人以此作為本人複習和加深記憶之用，如網友發現有不妥之處，請諒解並非常歡迎指出，在此本人先謝過了！
