其實在FPGA的開發中理想情況下FPGA之間的數據要通過寄存器輸入、輸出，這樣才能使得延時最小，從而更容易滿足建立時間要求。我們在FPGA內部硬件結構中得知，IOB內是有寄存器的，且IOB內的寄存器比FPGA內部的寄存器更靠近外部的輸出管腳，這樣就能夠得到更小的延時，從而使時序更好。我們可以看到在沒有指定的情況下寄存器的映射都是隨機的，那麼問題來了，如何才能指定寄存器映射到IOB中呢？我們依然用異步復位D觸發器的例子來給大家演示。

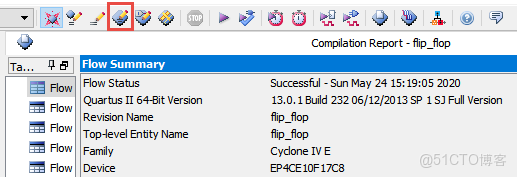

如圖1所示，我們回到工程界面點擊“Assignment Editor”圖標來約束寄存器映射的位置。
圖

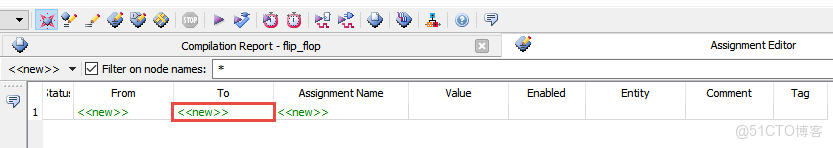

如圖2所示，在打開的“Assignment Editor”界面中點擊“To”下面的“<<new>>”添加要約束的項。
圖

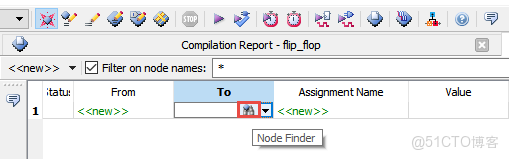

如圖3所示的望遠鏡圖標，打開“Node Finder”。
圖

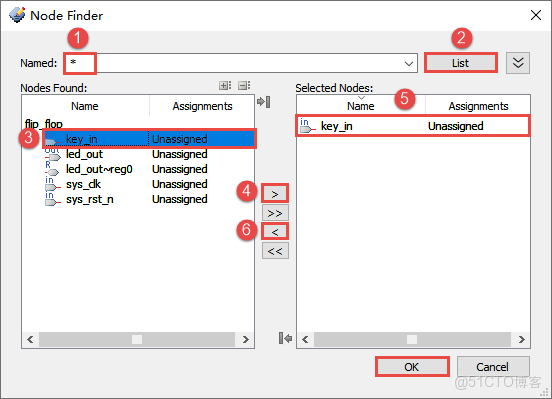

在打開的“Node Finder”界面中我們找到信號的輸入key_in，如圖4所示，根據序號順序，在①處的“Named :”選項框中輸入“*”，點擊 ②處的“List”，在③處的“Node Found :”列表中就會列出名為key_in 的信號，雙擊③處的key_in 信號或點擊圖標④，key_in 信號就被添加到⑤處的“Selected Nodes:”中了。如果我們想取消⑤處選擇的信號則在“Selected Nodes:”選中該信號後點擊圖標⑥即可。設置完畢後點擊“OK”退出。
圖

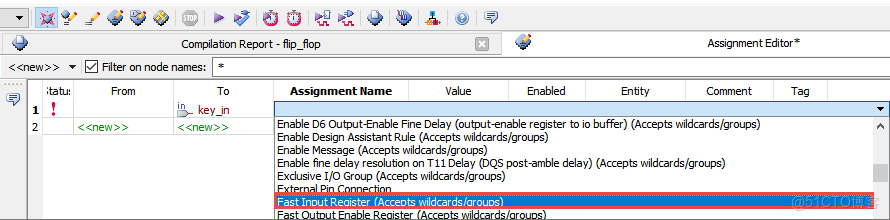

如圖5所示，設置“Assignment Name”，下拉列表找到“Fast Input Register(Accepts wildcards/groups)”，這是設置將寄存器映射在輸入IOB中的約束，如果設置將寄存器映射在輸出IOB中則選擇“Fast Output Register(Accepts wildcards/groups)”。
圖

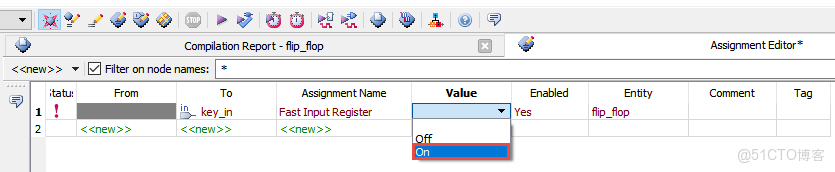

如圖7所示，設置“Value”的值為“on”。
圖
圖
圖

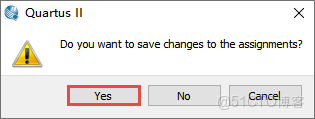

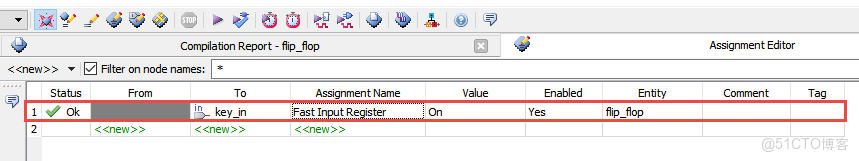

點擊“Start Compilation”圖標全編譯進行佈局佈線，否則無法重新映射資源。此時會彈出如圖8所示的對話框，提示是否要保存更改，選擇“Yes”後會執行佈局佈線。
圖

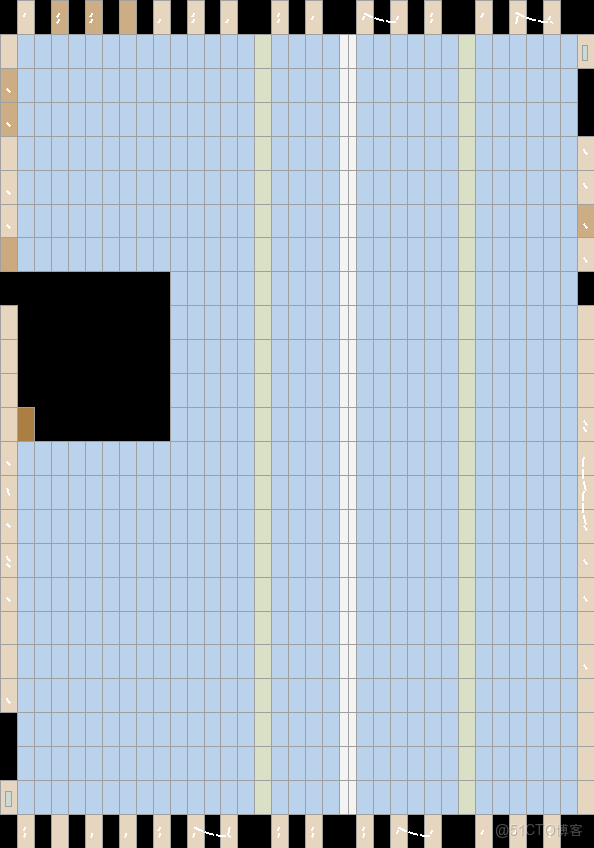

圖9所示，我們發現整個視圖都沒有什麼明顯的變化，難道是映射失敗了？
圖

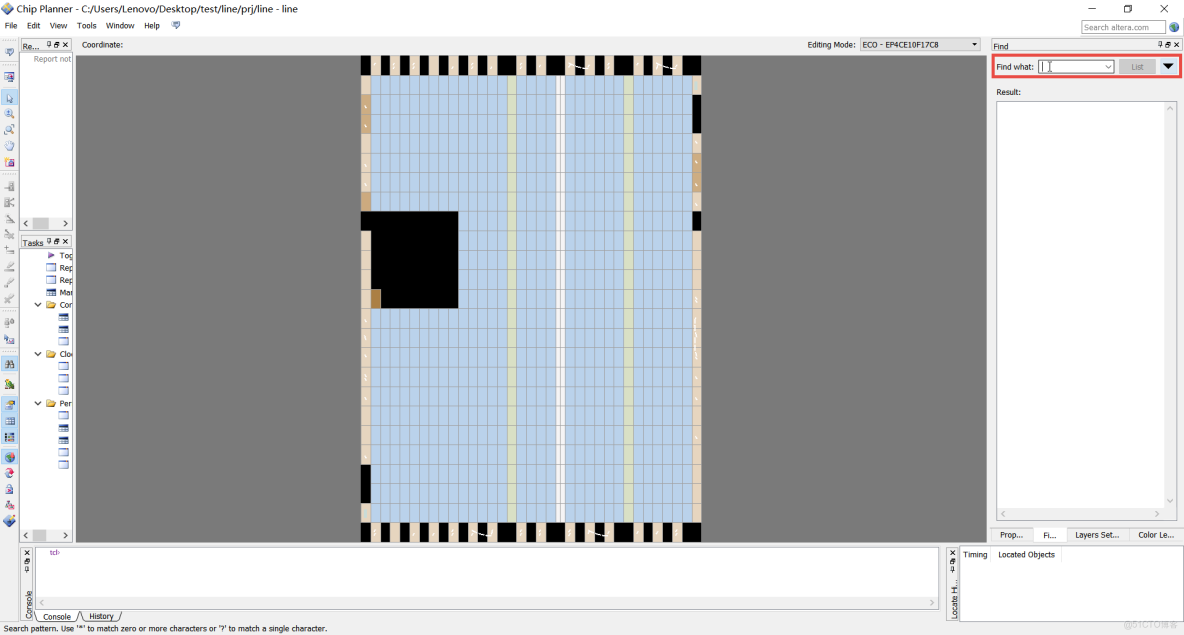

如圖10所示，既然不能用肉眼直接看到，那我們可以在Chip Planner界面右上角紅色框處的“Find what”處搜索定位信號在版圖模型中的位置，如果沒有找到“Find what”搜索框，按住鍵盤“Ctrl + F”就會自動出現。
圖

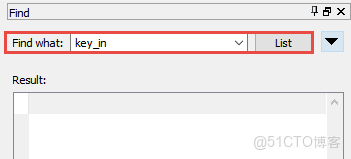

圖11中紅色區域中的“Find what”搜索RTL代碼中的信號名“key_in”，然後點擊“List”。
圖

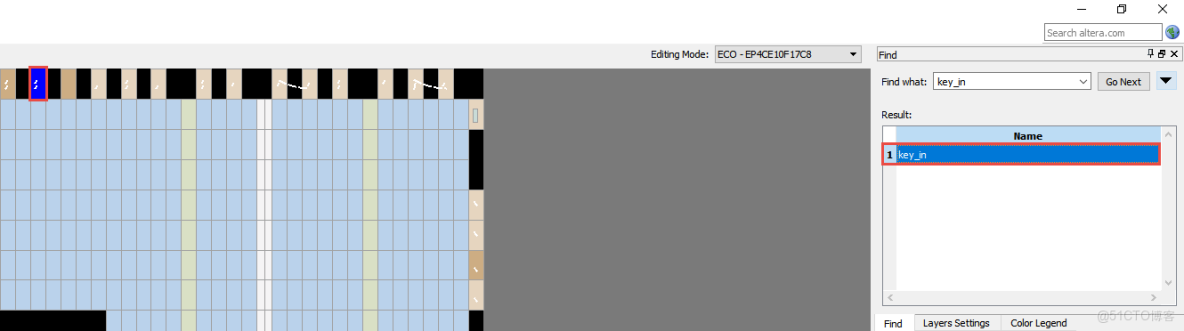

點擊圖12所示的“key_in”可以看到在版圖模型的對應位置高亮顯示，這個位置就是FPGA的IOB區域。
圖

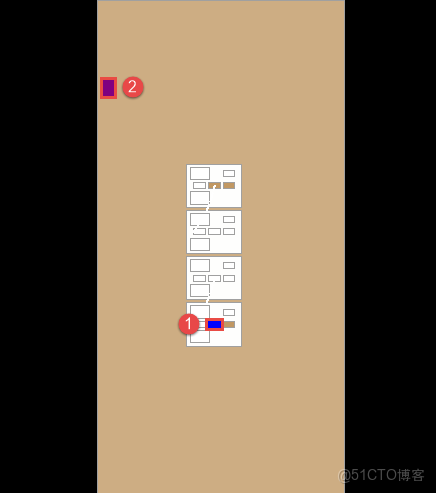

如圖13所示，將映射的IOB區域放大，其中①為我們key_in的輸入端，而②則是寄存器所映射的新位置。
圖

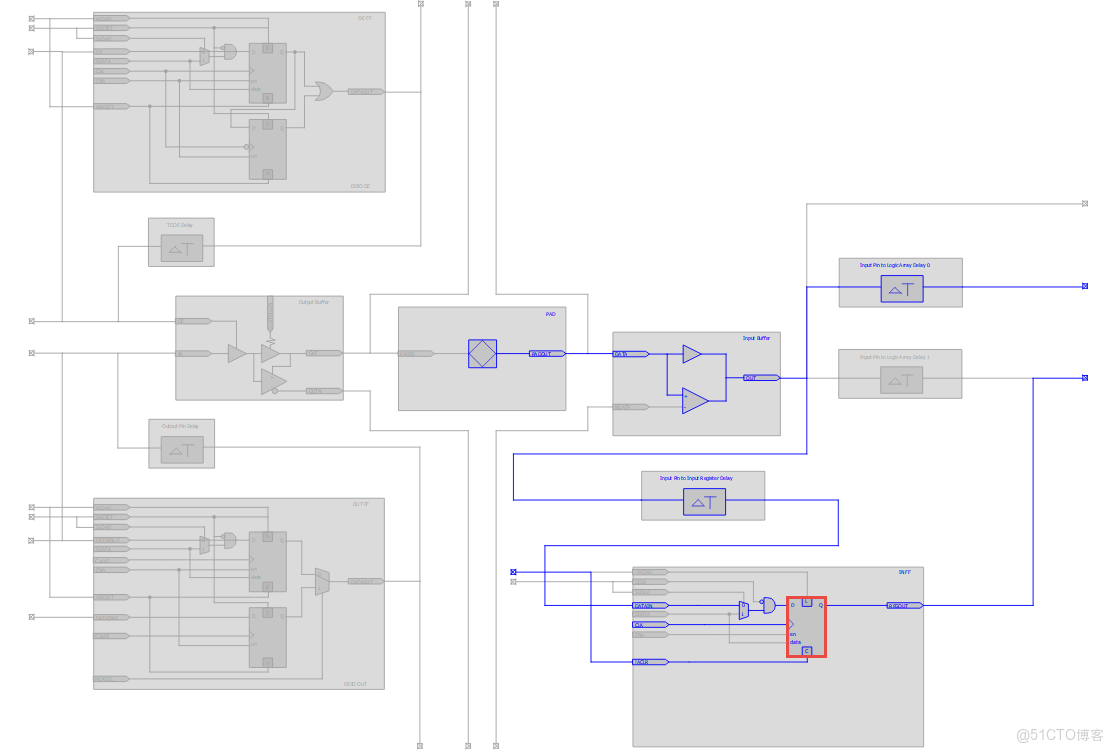

如圖14所示，我們雙擊②處的寄存器，觀察其內部結構，發現IOB中的寄存器已經高亮顯示了，説明真的映射上了，實現了我們的要求。
