靜態路由實驗報告

一、實驗要求：

1.內網IP基於172.16.0.0/16自行子網劃分

2.除了R2--R4路由器各有兩個環回接口

3.R1下的PC自動獲取IP地址

4.全網可達

5.儘量減少路由條目

6.R4--R5之間正常走100M線路，100M故障走10M，備份

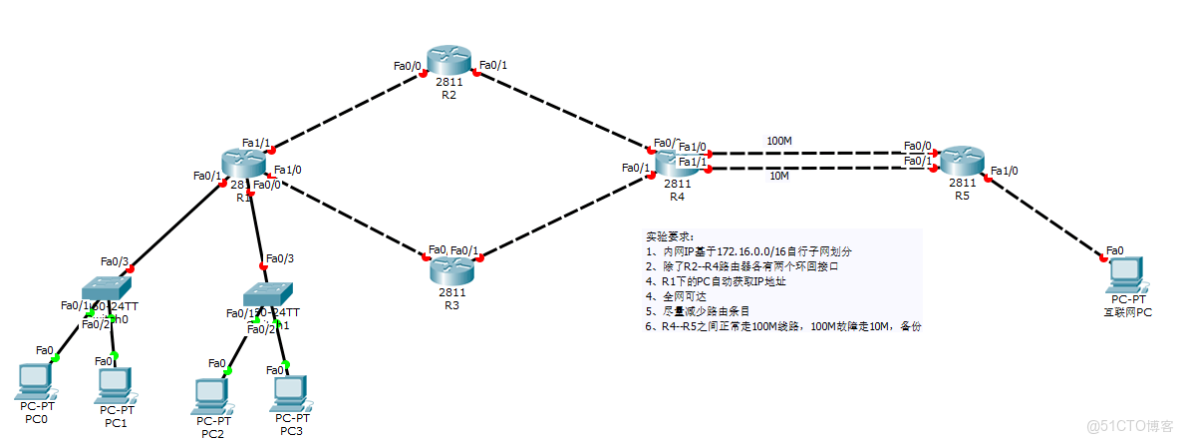

二、實驗拓撲圖：

三、實驗步驟及過程：

1.劃分地址

• 幹道以172.16.0.0/30劃分，環回以172.16.0.0/19劃分
• 環回接口的作用：測試路由器的TCP/IP協議棧能否正常工作（默認沒有此接口，需要管理員手工創建）

環回接口的配置：

r2(config)#interface loopback 1         //創建環回接口
r2(config-if)#ip address 172.16.32.1 255.255.240.0  //配置環回接口IP地址

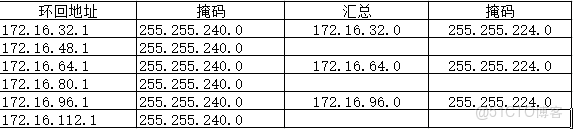

• 環回地址如下表：

 　　

2.建立拓撲圖，標明地址

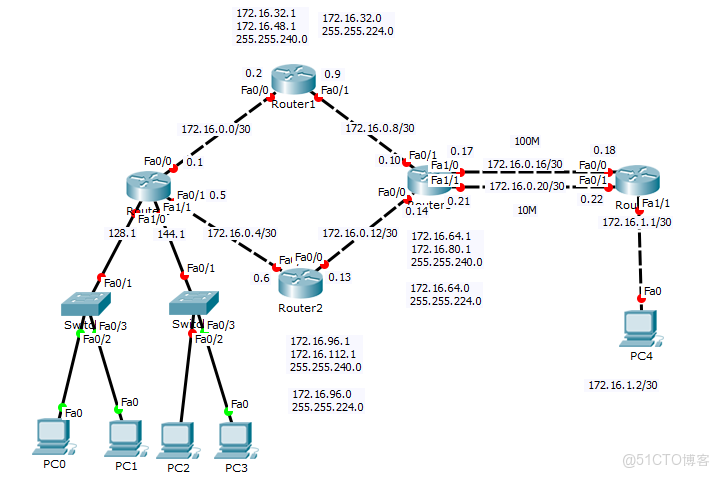

• 拓撲圖如下：

　　



 3.給路由器配置IP地址和環回地址：

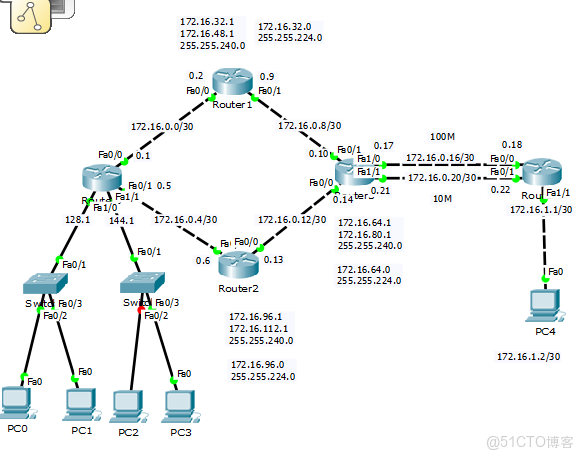

　如下圖：

　

4.讓R1下的PC自動獲取IP地址

• 通過DHCP實現

集中分發和管理IP地址

 DHCP配置：

r1(config)#ip dhcp pool ccnp                 //創建DHCP池塘

r1(dhcp-config)#network 172.16.128.0 255.255.255.252      //制定此池塘內可以下發的IP地址網段

r1(dhcp-config)#default-router 172.16.128.1        //指定網關，激活接口（此接口可以處理DHCP數據報文）

r1(dhcp-config)#dns-server 114.114.114.114       //指定DNS服務器

• 常用的DNS服務器：

1. 114.114.114.114
2. 8.8.8.8
3. 180.76.76.76　　

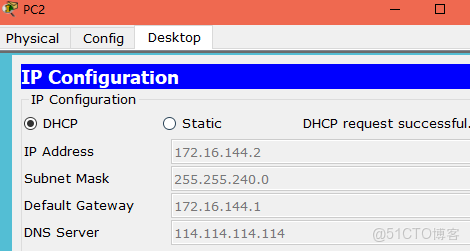

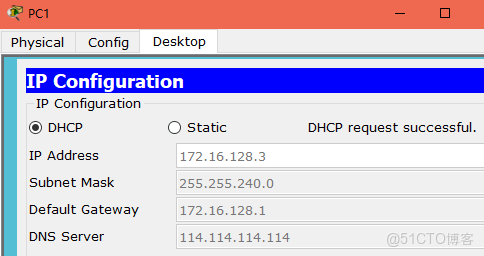

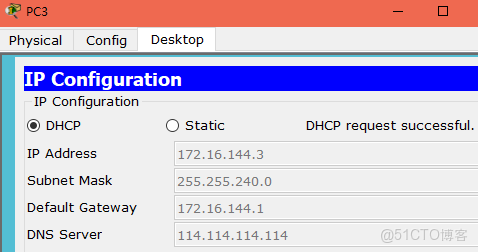

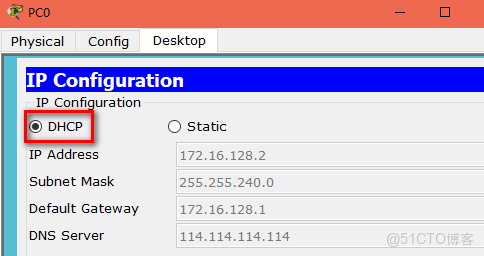

•  自動獲取的IP地址如下圖：

　　

 　　

 　　

 　　

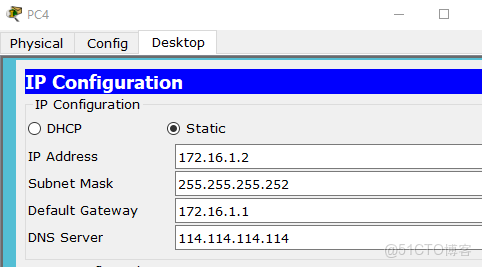

5.給PC4寫入IP地址：

　　

6.實現全網可達：

1）使用靜態路由實現內網可達

  　靜態路由配置：

使用下一跳寫法：

r1(config)#ip route 172.16.0.8 255.255.255.252 172.16.0.2

目標網段                                 下一跳

1）空接口防環：

• 在黑洞路由器上配置去往彙總網段的空接口路由

r2(config)#ip route 172.16.32.0 255.255.224.0 null 0

3）使用浮動靜態路由實現正常走100M，100M故障走10M，達到路徑備份的目的

• 去往目標網段有多條路徑，可以通過在配置靜態路由的時候修改管理距離，達到路徑備份的目的



r5(config)#ip route 172.16.0.0 255.255.255.252 172.16.0.21 5



管理距離

• 修改管理距離的靜態路由條目不加表，但是配置生效，只有在優先選擇的路徑斷開時，此條路徑才加表，如下圖：

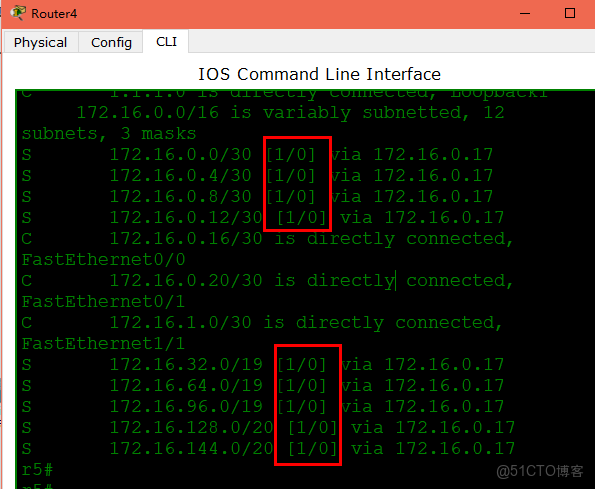

100M沒斷開時的路由表：

　　

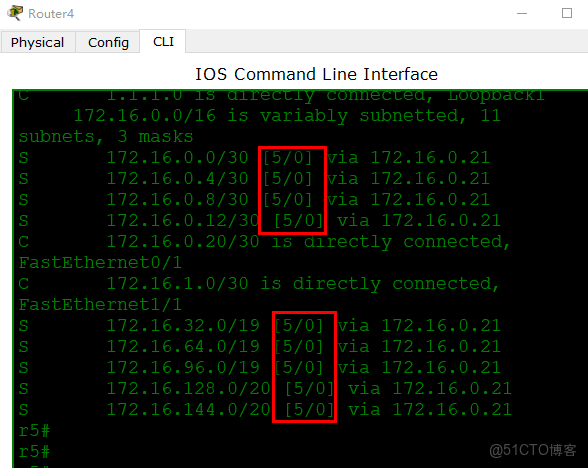

 100M斷開時的路由表：



4）使用缺省路由實現全網可達

• 匹配時在查找了所有的直連、靜態、動態路由之後依舊沒有匹配到才匹配缺省
• 配置缺省時，給每一個路由器都配置(ip route 0.0.0.0 0.0.0.0 出接口的ip地址)，然後在連接外網的路由器上配置一個環回

r5(config-if)#ip address 1.1.1.1 255.255.255.0      //配置環回

r1(config)#ip route 0.0.0.0 0.0.0.0 172.16.0.2       //配置缺省

•  查看路由表，缺省路由用*表示

r2#show ip route

　　



 7.檢測：

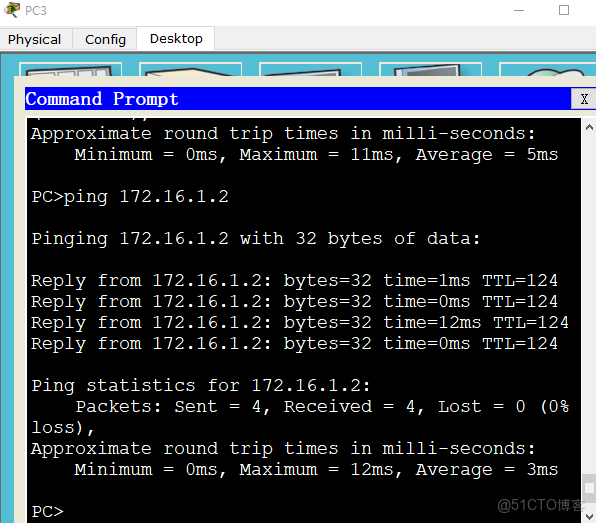

• 將100M的路徑斷開，用PC3 ping PC4 ，檢查能否全網可達

　　

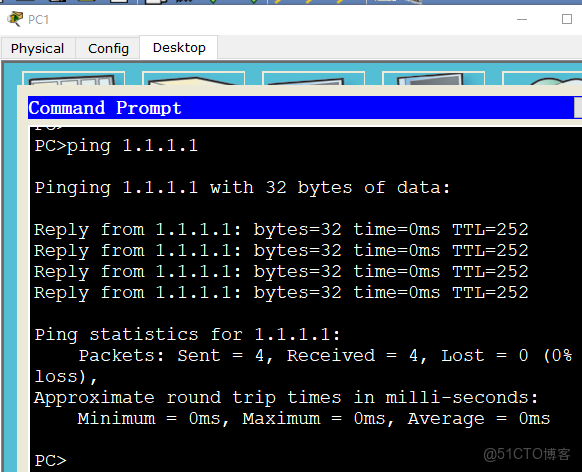

• 用PC1 ping 1.1.1.1

　



經檢驗，已實現全網可達
