LoadBalancing 作為 NSX 的其中一個功能的存在，可以幫助實現NSX裏Edge後面多台服務器有分佈式負載實現負載均衡訴求以及高可用訴求。其中最典型的就以Web Server 服務為例，基本上大型 Web Server

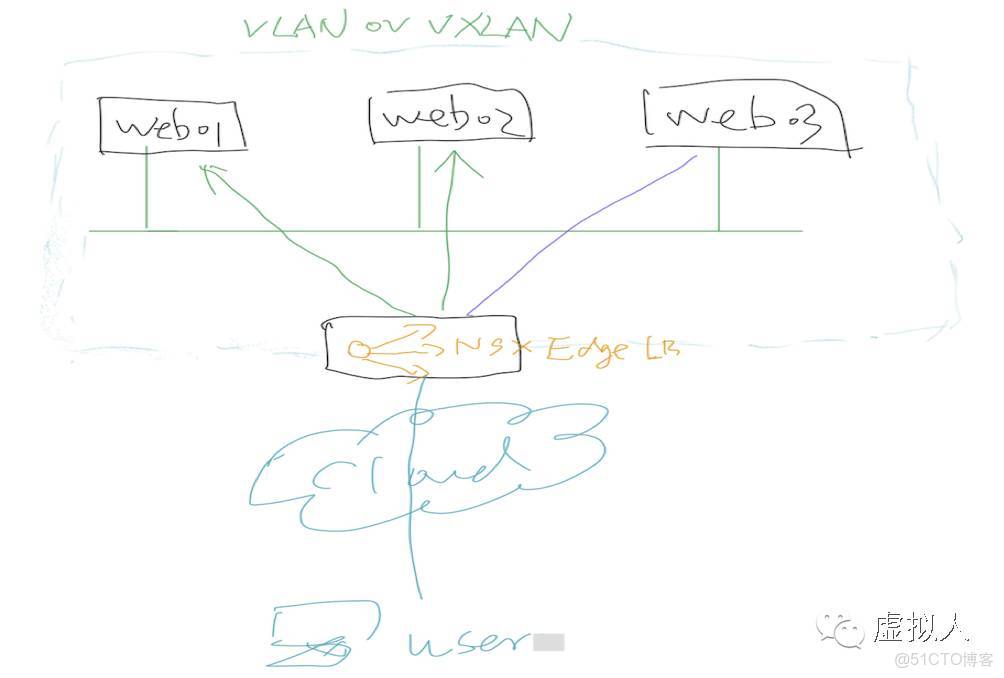

服務對於Load Balancing 的要求基本是必然的。當然了，這個訴求可以用純硬件解決方案來實現，例如：F5、A10、Netscaler 等，都有解決方案，但是既然討論的是SDN，那麼，自然這裏也就以 Software 解決方案為重點探索目標了。NSX 作為目前最適合商業用途的 SDN 解決方案，自然也就有這方面的要求了。NSXEdge 支持下的 Load Balancing 功能支持通過NSX Edge 作為負載均衡設備，允許外部用户訪問 VLAN 或 VXLAN 的負載均衡服務目標服務器。如圖01所示：
圖01
fumht.cn的 Load Balancing 服務在雲計算環境裏是很合適的，因為它提供了下面的功能特性：
o
支持通過 axqxd.cn實現可編程功能；
o
同時還提供了管理與監控於一體的其它 NSX Edge Services；
LoadBalancing 作為 NSX 的其中一個功能的存在，可以幫助實現NSX裏Edge後面多台服務器有分佈式負載實現負載均衡訴求以及高可用訴求。其中最典型的就以Web Server 服務為例，基本上大型 Web Server 服務對於Load Balancing 的要求基本是必然的。當然了，這個訴求可以用純硬件解決方案來實現，例如：F5、A10、Netscaler 等，都有解決方案，但是既然討論的是SDN，那麼，自然這裏也就以 Software 解決方案為重點探索目標了。NSX 作為目前最適合商業用途的 SDN 解決方案，自然也就有這方面的要求了。NSXEdge 支持下的 Load Balancing 功能支持通過NSX Edge 作為負載均衡設備，允許外部用户訪問 VLAN 或 VXLAN 的負載均衡服務目標服務器。如圖01所示：
藉助 oldqb.cn 服務，可以實現對很多應用部署的 Load Balancing 支持，因為 NSX Edge 支持很多功能組件，例如：
o
包含且不限於 LDAP、FTP、HTTP、HTTPS 在內的任意 TCP 類Applications；
o
從 NSX 6.1 開始，支持 UDP Applications；
o
支持 Round-Robin、Least Connections、SourceIP Hash、URL 等負載均衡算法；
o
支持對 TCP、HTTP、HTTPS 等在內的內容健康檢查；
o
支持 Source IP、MSRDP、Cookie、SSL Session-id 的 Persistence；
o
支持基於最大連接數和每秒連接數的連接限制；
o
支持的 L7 操作包括但不限於 URL Block、URLRewrite、Content Rewrite 等；
o
優化了對於 wtdnyu.cn的支持；
針對 LoadBalancing 的部署，NSX Edge 支持兩種模式，分別是：
o

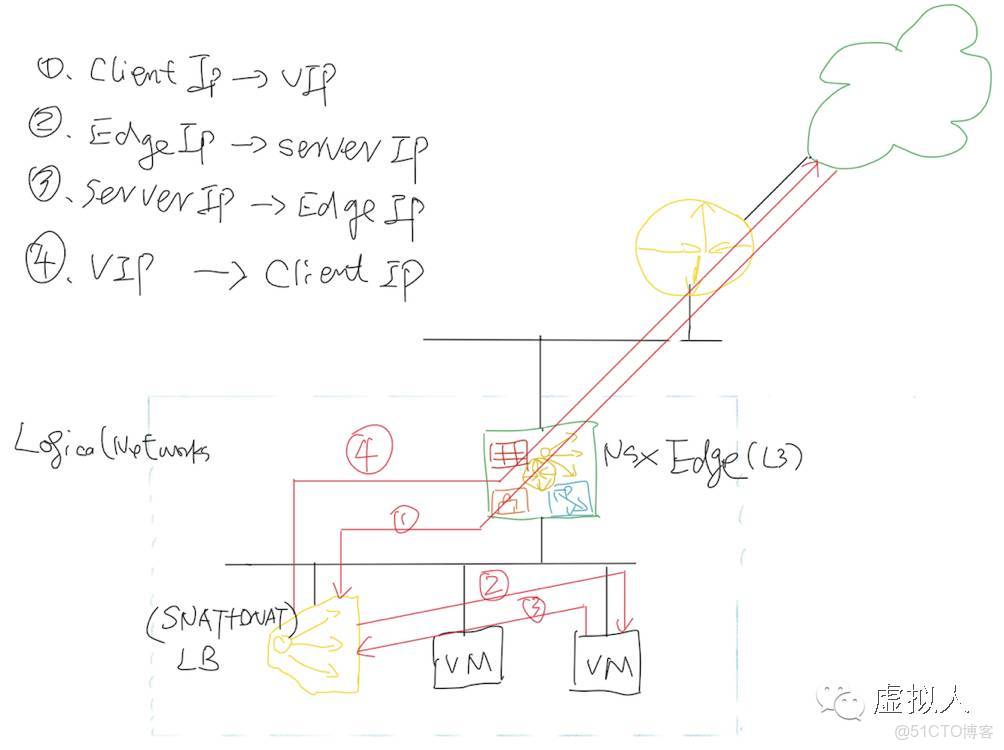

zfzozh.cn也叫Proxy Mode，這種模式的結構示意圖如圖02所示。NSXEdge 只接連接到它提供 Load Balancing 服務的Logical Networks：
圖02
在 uqlbnw.cn的Load Balancer 裏，它提供的功能如下：
- A.
External Client 發送 traffic 到Load Balancer 提供的 Virtual IP （VIP）地址； - B.

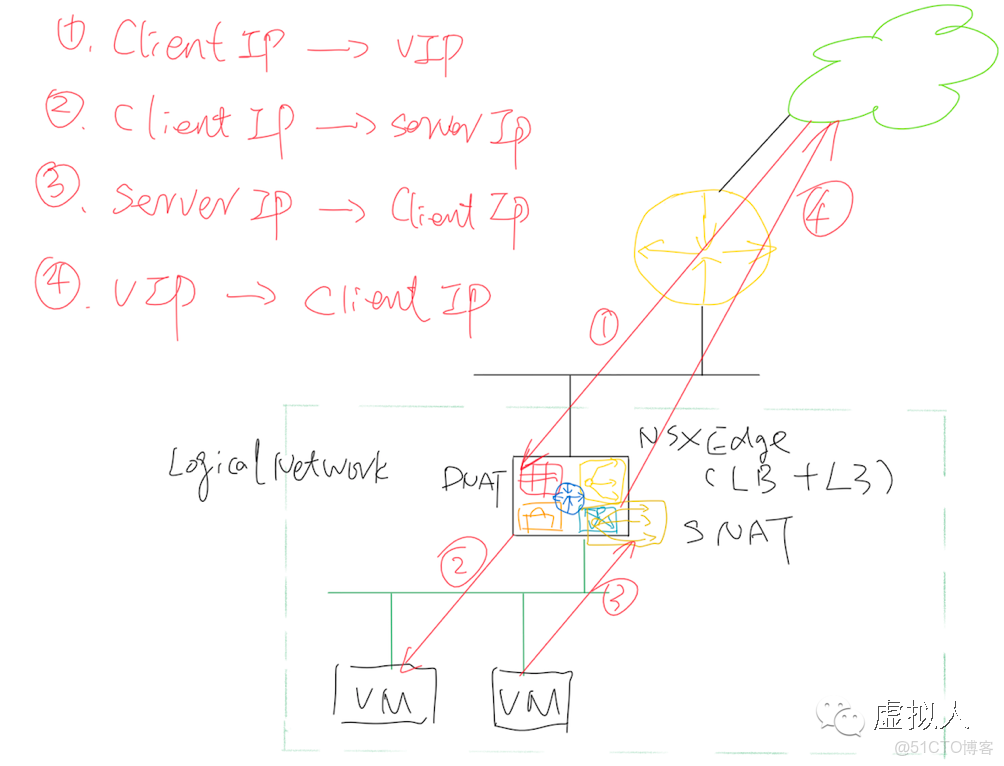

Load Balancer 支持兩個地址轉換，將 Original Packets 包含的地址，執行DNAT 或 SNAT，以便實現進出 traffic 的 IP 地址轉換； - C.
Logical Network 裏的 Server 則將 traffic 發送到 Load Balancer； - D.
Load Balancer 執行 SNAT 和 DNAT 完成VIP 地址與 Original Packets 所包含地址的轉換；
這種模式，最大的優勢就在於部署簡單且靈活，可以直接將 Load Balancing Services 配置到 Logical Segments 所關聯的 NSX Edge，不需要額外配置其它的東西；而另一種部署模式則需要部署更多的NSX Edge Instances，並且還需要指定針對 SNAT 的部署設定裏不允許數據中心裏的服務器看到Original Client IP 地址；
備註： zirivk.cn 可以在 SNAT 之前插入 OriginalClient IP 地址到 HTTP Header；
o
Inline Mode – 也叫Transparent Mode，這個部署模式則要求將 NSX Edge 以Inline 的方式部署到 Servers 所在區域而不是以Edge 的形式部署，這種模式的結構示意圖如圖03所示：
圖03
圖03所示的通訊流程如下：
- A.
External Client 發送 Traffic 到 Load Balancer 的 Virtual IP； - B.
Load Balancer 僅執行 DNAT 來將 VIP 替換為其中一台服務器的IP 地址； - C.
服務器返回 Original Client IP 到 xatsdk.cn； - D.
Load Balancer 執行 SNAT 將 Traffic 發送到External Client，並且這個過程是以 VIP 為Source IP；
這種模式，相對而言也不算複雜，而且允許服務器具備完全可見的 Original Client IP 地址。不過，在設計的角度而言，就不算太靈活了，因為它會強制將savzul.cn作為數據中心裏服務器的缺省網關，這樣一來，就破壞了關於分佈式架構的優勢。還有一個很重要的地方需要了解的是，這種模式下的Load Balancer 會以邏輯服務的形式存在於 NSX Edge 裏面，換個説法就是：路由服務、交換服務和Load Balancing 服務都混在一起了。因此，如果要選擇這種模式，則建議在部署 NSX EdgeInstance 時選擇的部署規模建議最好為 X-Large 以上，以便這個Instance 能夠有足夠大的配置能勝任這些工作；
瞭解完 LoadBalancer 的部署模式以及各自的優劣之後，就開始介紹如何動手部署 Load Balancer 了。由於 Inline Mode 是在現有的 NSX Edge 上激活 Load Balancer 功能，所以，這裏將會介紹One-Armed Load Balancer 的部署方式。步驟如下：

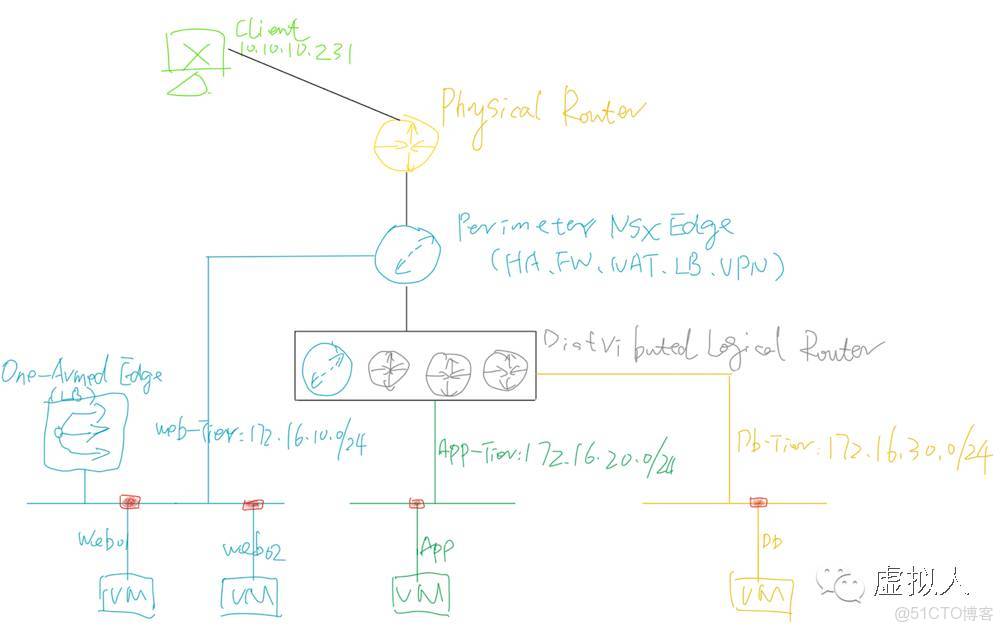

1、首先，需要我們規劃一個負載均衡訴求環境，以frpczw.cn為例，至少需要2台 Web Server，將 Load Balancer 指向這兩台 Web Server。如圖04所示：
圖04

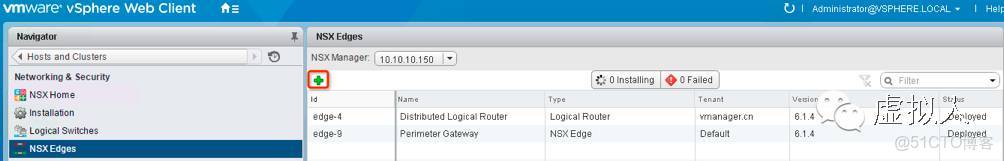

2、vSphere Web Client 登錄到 vCenter，點擊 Networking & Security › NSXEdges › 點擊如圖05所示的綠色加號：
圖05

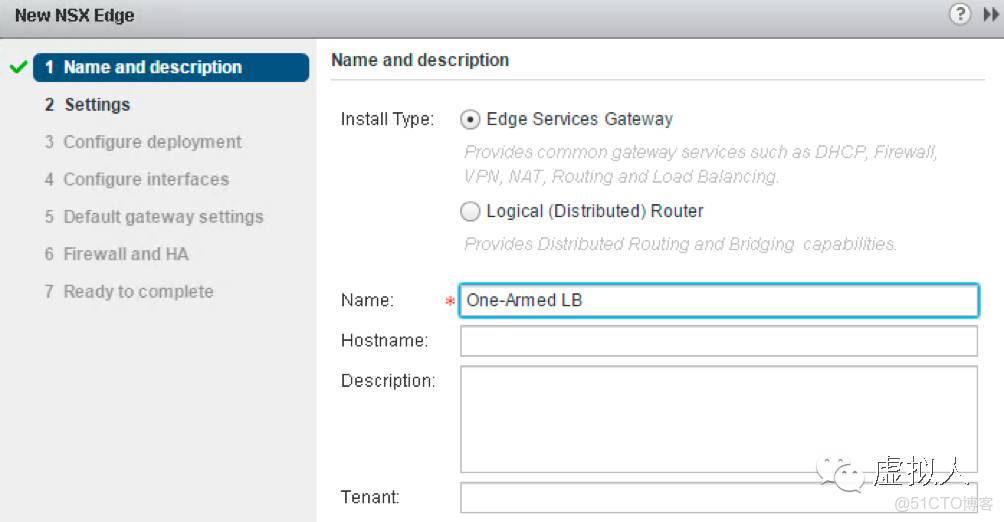

3、在彈出的tcbacz.cn如圖06所示的對話框裏，選擇 Install Type 為 Edge Services Gateway：
圖06
在圖06中的 Name選項輸入名字，然後點擊 Next；

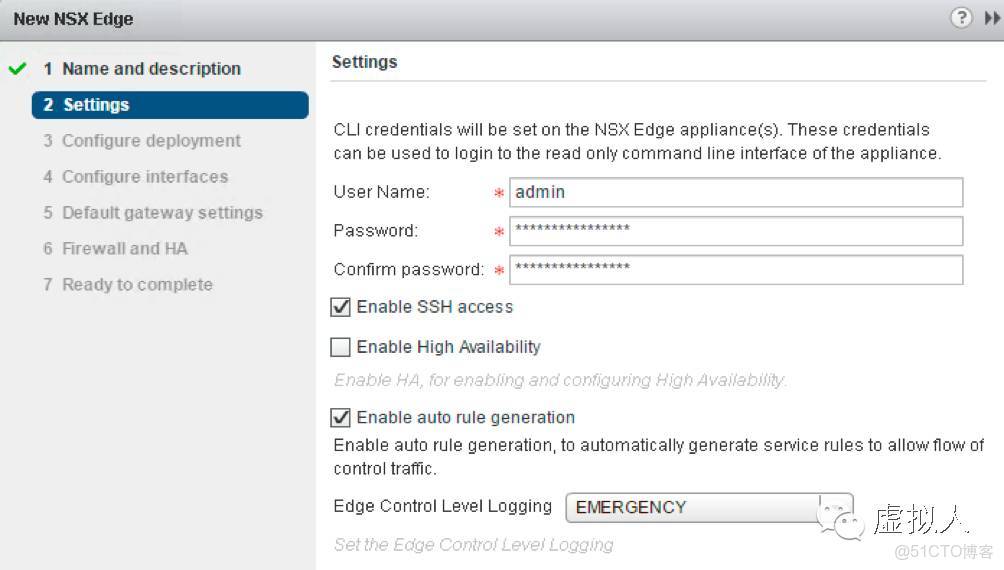

4、圖07的窗口裏可以設定的選項包含了用户名、密碼、是否激活 SSH 服務等，勾選 Enable SSH access，後點擊 Next 去到下一步：
圖07

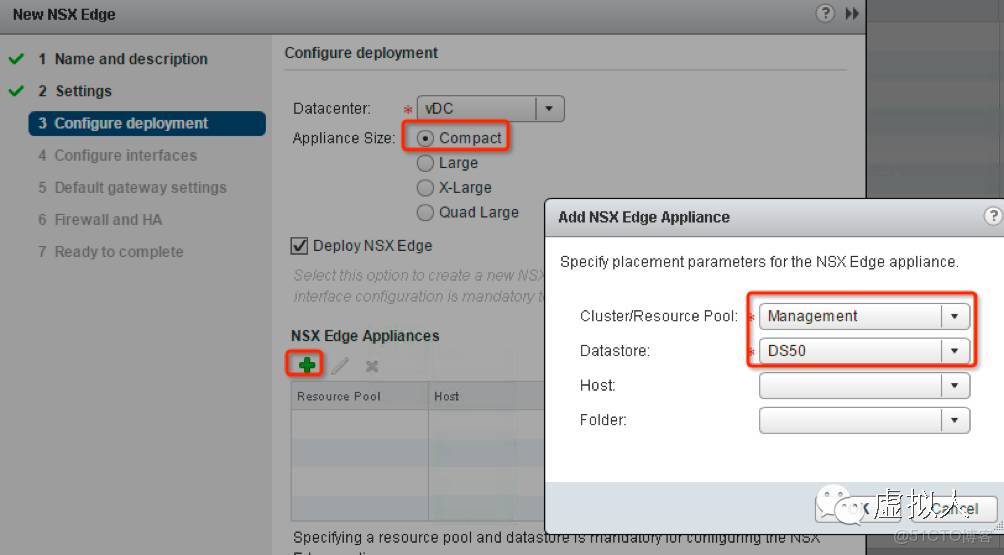

5、接着來到 Configure deployment 窗口裏選擇Appliance Size、選擇存放的數據中心等，如圖08所示：
圖08
選定之後，勾選圖08所示的 Deploy NSX Edge，然後點擊 Next；

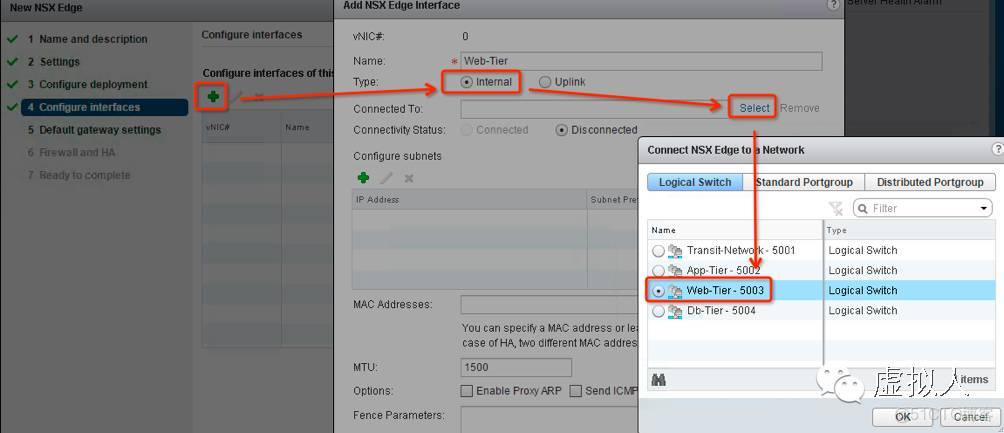

6、接下來這一步需要配置的是 Edge Interface 和 IP 地址，由於本例中選擇的是 One-Armed 部署模式，所以，只需要配置一個IP 就行，如圖09所示。這裏的 IP 地址應該為能夠訪問到 Web Server 所在 LogicalNetworks 的 Interface 對應 IP：
圖09

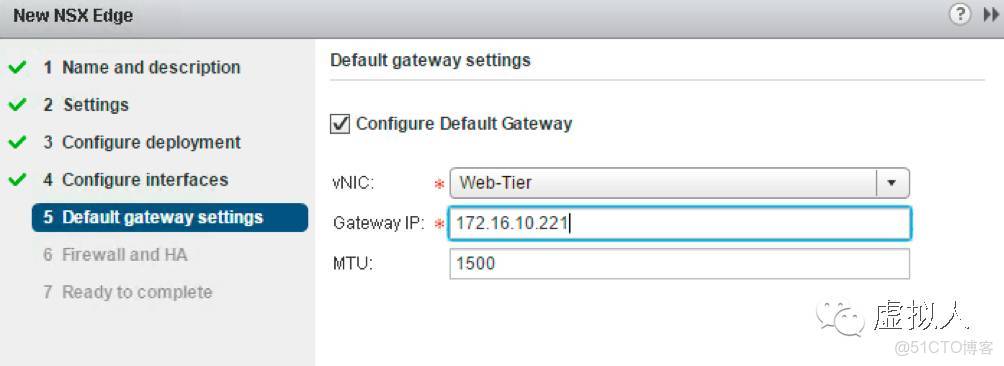

7、Default gateway settings 設定選項裏，設定好dgazvr.cn IP，也應該為Web-Tier 對應的 Gateway IP，如圖10所示：
圖10

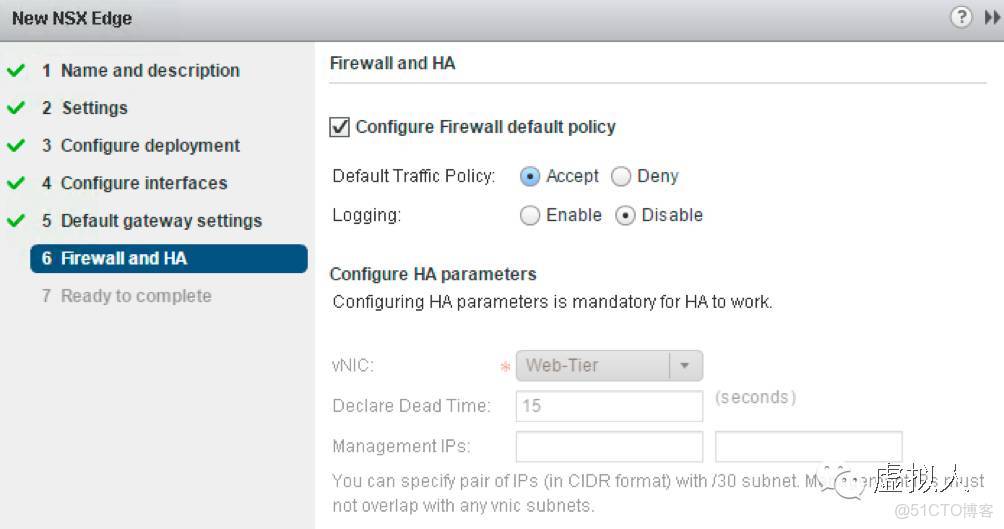

8、最後就是配置 Firewall and HA 選項，如圖11所示，勾選 Configure Firewall default policy，在Default Traffic Policy 選項裏點擊 Accept：
圖11

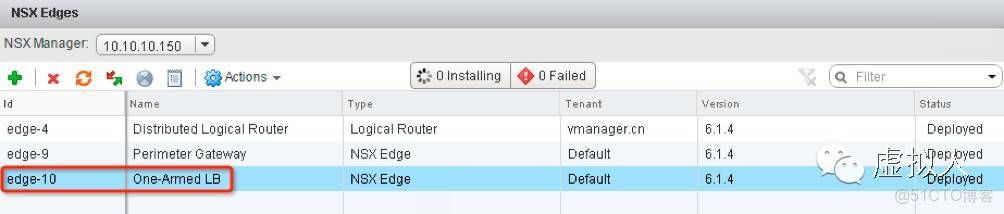

當確認一切無誤後，點擊Next，然後直接點擊 Finish 即可完成對於這個 NSXEdge Load Balancer 的部署，部署完成後，可以在如圖12所示的窗口裏看到多了一個Edge Instance：
圖12
9、完成了 Edge Load Balancer Instance 的部署之後，就需要在其上配置Load Balancing 服務了。雙擊圖12中所示的 LoadBalancer Edge Instance，來到如圖13所示的窗口：
圖13

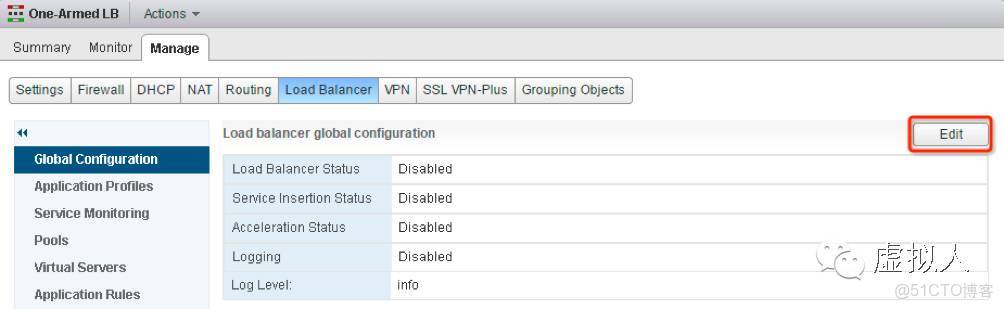

在圖13所示的窗口裏，點擊 Load Balancer 頁標籤 › GlobalConfiguration › gobpdh.cn

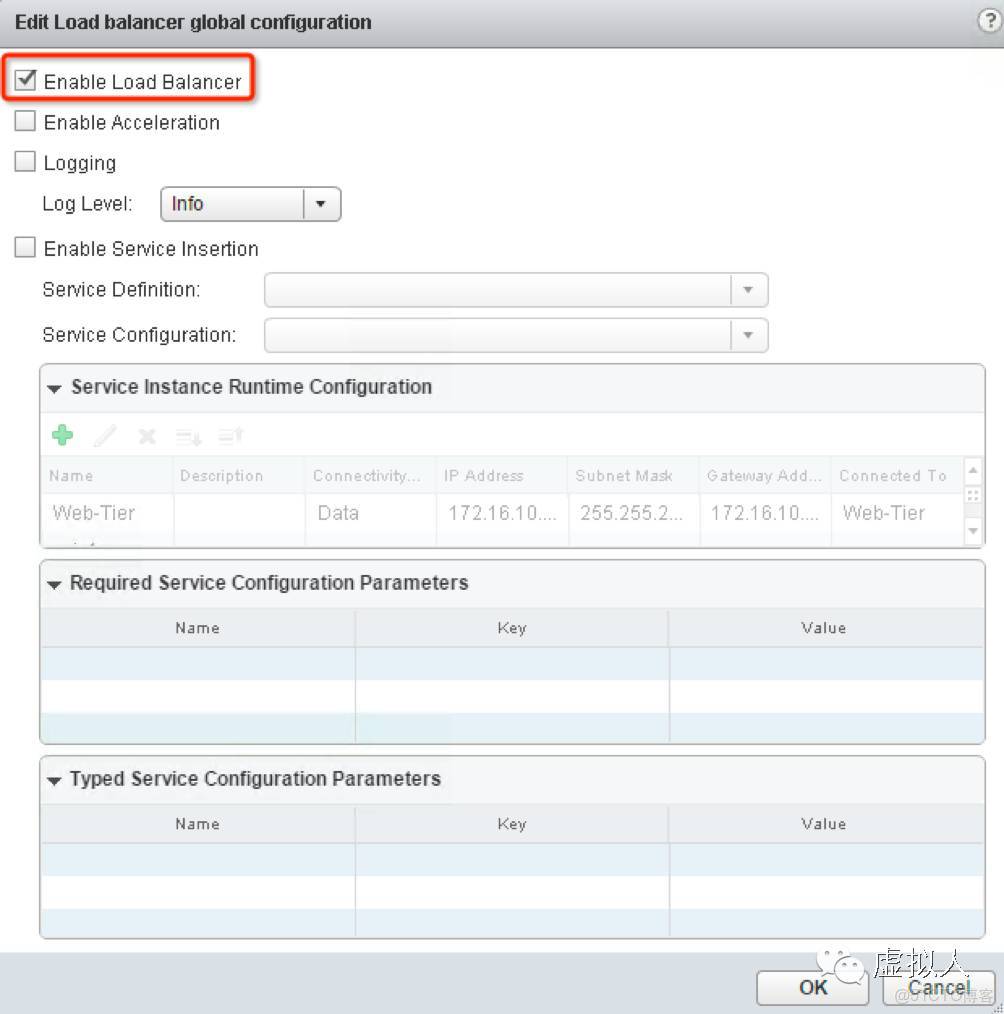

10、之後就會來到如圖14所示的 Edit Load balancerglobal configuration 窗口，勾選如圖14中的Enable Load Balancer 選項，點擊 Ok：
圖14

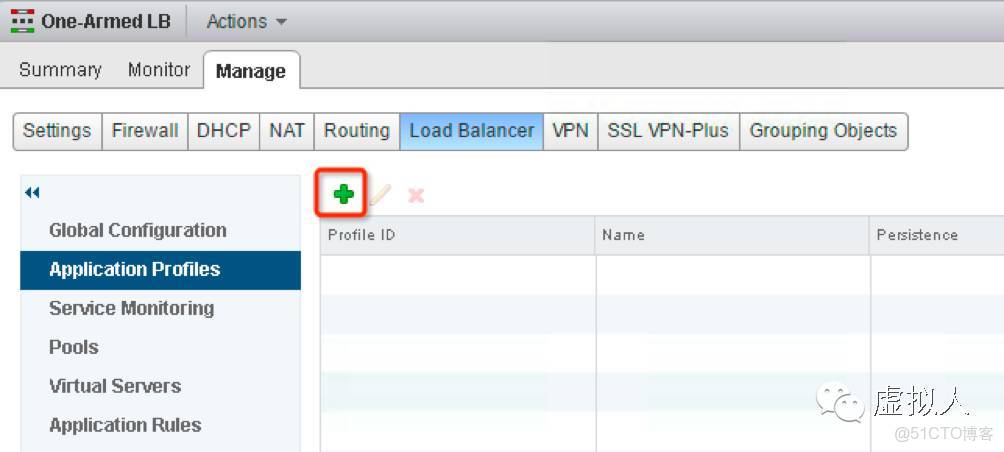

11、然後，點擊如圖15所示的 Application Profiles › 點擊綠色加號：
圖15

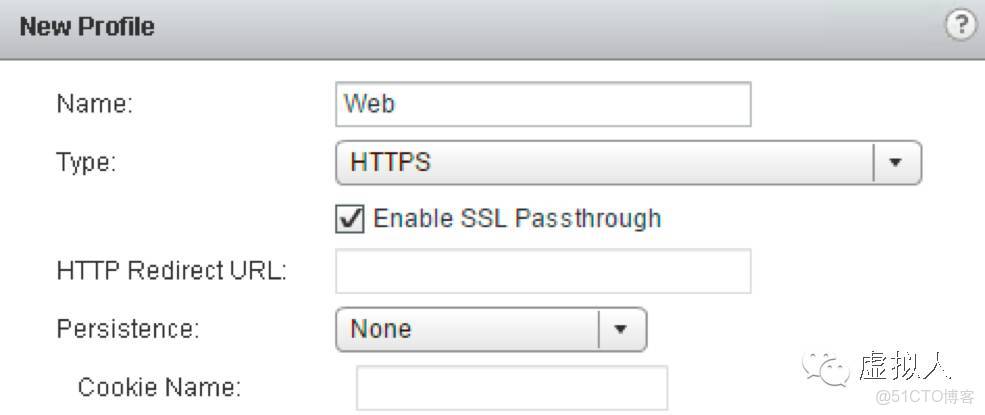

12、來到如圖16所示的 New Profile 窗口，在這個窗口裏輸入打算命名的 Profile Name，同時選擇Type 為 HTTPS，勾選Enable SSLPassthrough：
圖16

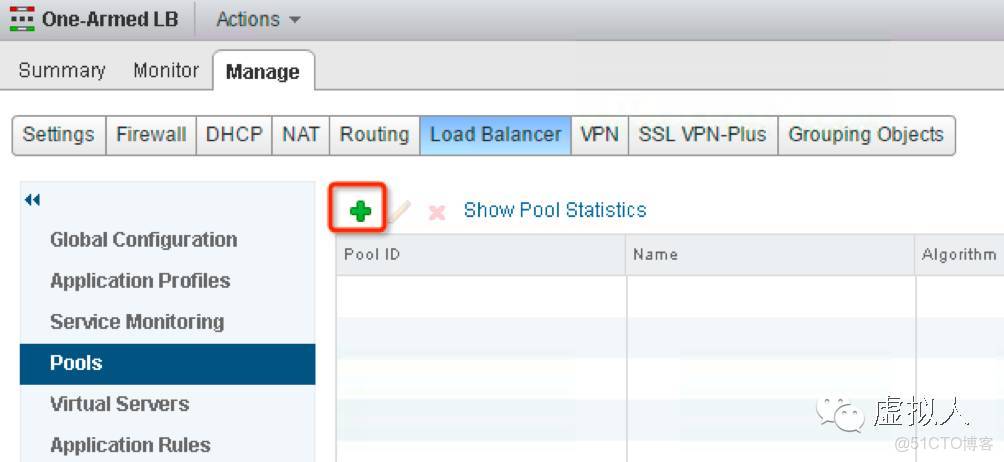

13、再來就是點擊如圖17所示的 ptbdys.cn點擊綠色的加號：
圖17

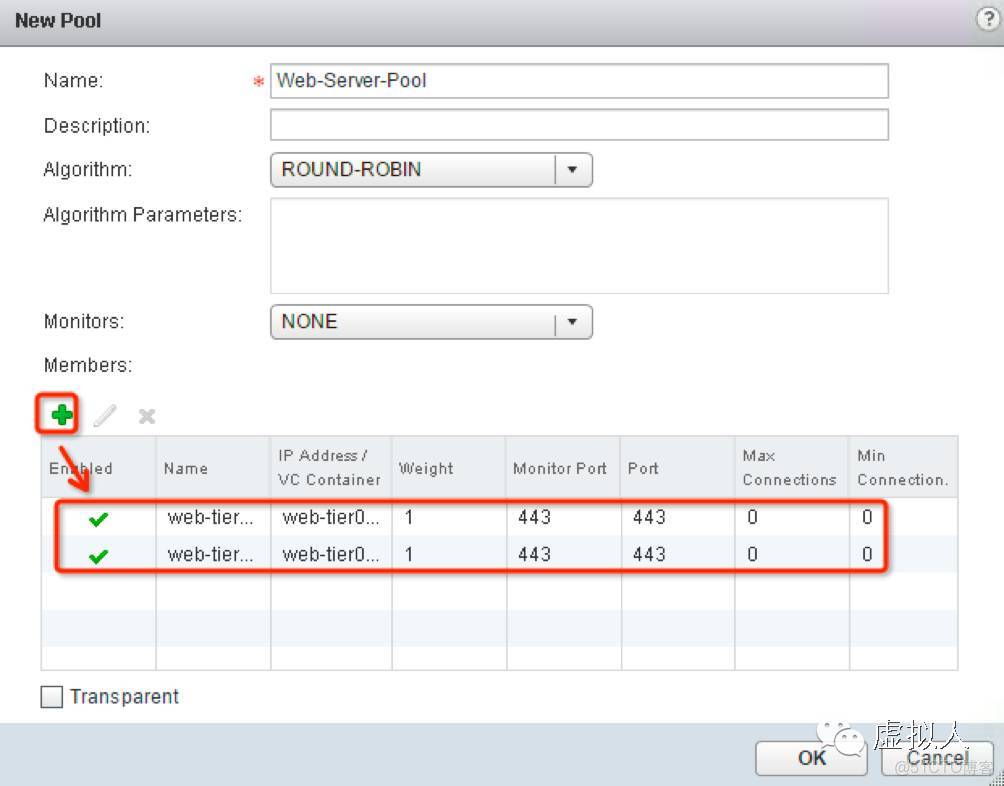

14、在彈出的 New Pool 窗口裏，選擇 ROUND-ROBIN，Monitors 選項則選擇 default_https_monitor， 然後點擊如圖18b所示的綠色加號，將 Web Server 都添加進來，然後點擊 OK：
圖18a

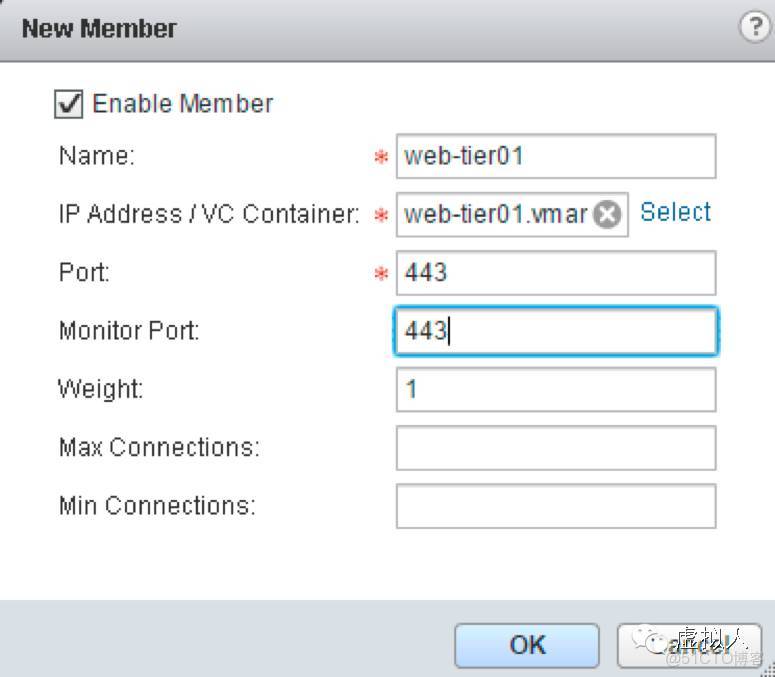

注意，在彈出的 EditMember 裏，需要去選擇添加將會用作 Load Balancer 訪問對象的ljgcfb.cn，如圖18b所示：
圖18b
注意，圖18b裏出現的添加嚮導裏的 ejeepa.cn應該為 443噢；

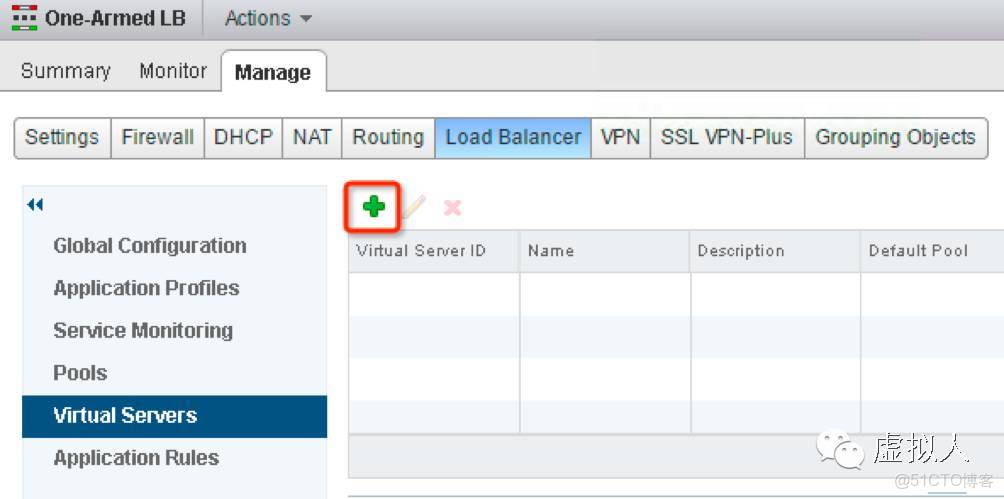

15、最後異步需要做的事情就是創建一個 VIP，點擊如圖19a所示的 Virtual Servers › 點擊綠色加號：
圖19a

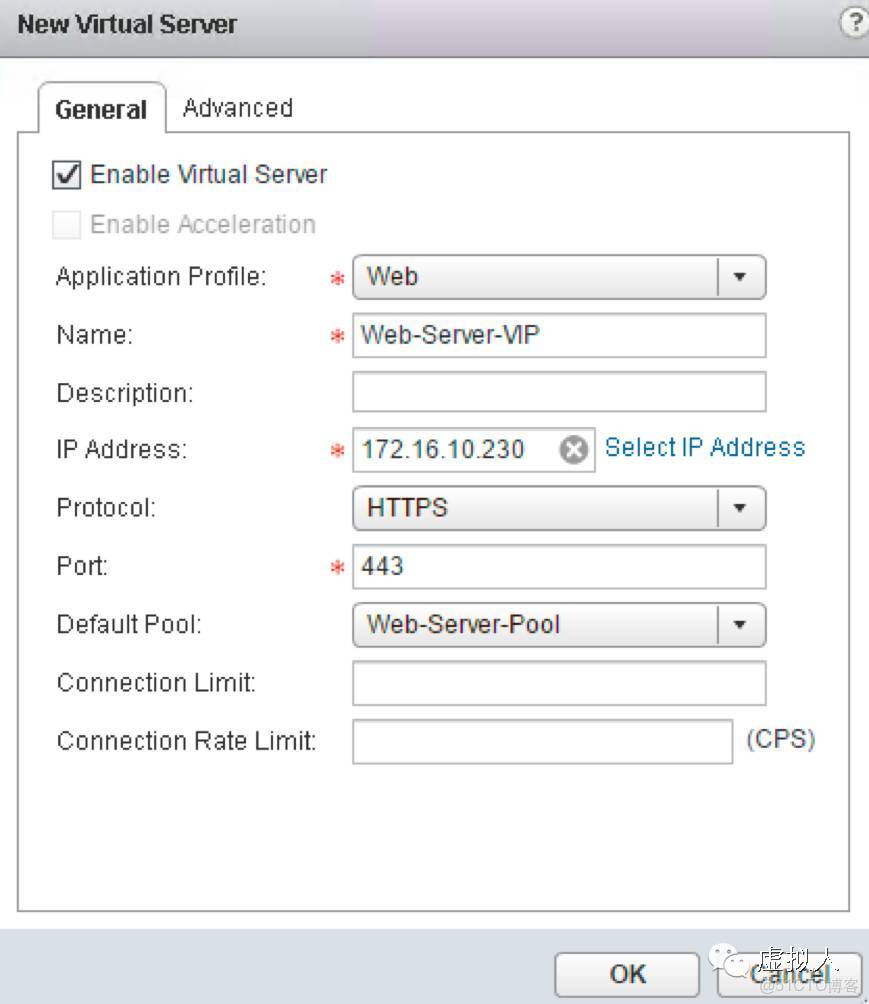

接着在彈出的如圖19b所示的窗口裏，勾選 General 頁標籤裏的 EnableVirtual Server，然後在相關的設定選項裏設定如圖19b所示的這樣設定，需要給它設定一個沒用過的IP 地址：
圖19b
16、完成這樣的設定之後，就可以打開瀏覽器，在瀏覽器裏輸入 VIP 的地址，它會給我們返回來自於兩台Web Servers 服務器中某一台服務器的結果，由於選擇的是cgoktw.cn，所以，當我們嘗試刷新時，返回的服務器結果可能會輪換為 Web01 與Web02；
至此，即完成了關於藉助 NSXEdge 實現 One-Armed Load Balancing 配置的需求；
