【技術美術】光照技術概述

和現實一樣，即使是遊戲中的虛擬物體，我們也可以認為都是因為發光才可見，包括不含光照計算的特效，因為本質上他們是發出的自發光。所以説，任何物體的渲染，本質都是在做光的渲染。

光的屬性

  • 可溯源的：光不是憑空產生的，一定是有源頭的。
  • 可傳遞的：光是可以通過介質傳遞的，也正是因為傳遞會使光的能量發生變化，我們才能觀測到傳遞的介質。
  • 可疊加的：光的能量可以直接簡單的相加來合成的，大部分情況下光都是由若干不同類型的光組合而成。

光照分類

按光的能量來源分類

  • 直接光：從光源直接打到物體後反射到眼睛的光。
  • 間接光：從其他物體反射到物體再反射到眼睛的光。
  • 自發光：物體自身表面發出的光。

按光的傳遞方式分類

  • 反射光：光碰到介質後返回原介質的光。
  • 透射光：光碰到介質後穿過介質從另一端射出的光。
  • 自發光：物體本身就是光源，導致光線直接進入眼睛的光。

按光的反射方式分類

  • 漫反射光（簡稱漫射光）：光在物體表面或內部多次彈射後再反射進眼睛的光。
  • 鏡反射光（簡稱鏡射光）：光在物體表面未經二次彈射，直接反射進眼睛的光。

如果一個函數同時具有這兩種光，則可稱其為“雙向反射分佈函數（BRDF）”。

按光的透射方式分類

  • 漫透射光：光在穿過介質的過程中，經過了多次彈射。
  • 鏡透射光：光在穿過介質的過程中，沒有經過額外彈射。

如果一個函數同時具有這兩種光，則可稱其為“雙向透射分佈函數（BTDF）”。

按光的反射位置分類

  • 非次表面：入射光與出射光位置相同，如默認的漫射、鏡射光。
  • 次表面：入射光和出射光位置不同，如次表面漫射。

光照物理

關於光有很多物理現象，人們對此總結出了各種經驗公式和解決方案。（此處暫只討論與光有關的物理現象，更多的是描述光的組成和物體間的關係，不涉及具體的光照反射計算）

首先我們需要獲取一些關照計算上所需的參數：

  • float3 n：法線方向（normal）
  • float3 v：相機方向（viewDir）
  • float3 l：燈光方向（lightDir）
  • float3 albedo：反照率。物體反射光照的比例，更通俗名稱叫顏色。
  • float metallic：金屬度。確定漫射和鏡射的權重分配。
  • float smoothness：光滑度。用於形容物體表面形狀，對鏡射光影響很大。

此外在此基礎上還有些可預計算的常用參數：

  • float3 h = normalize(v + l);：半角向量。一種經驗參數，其混合了相機和燈光方向信息。
  • float roughness = max(HALF_MIN_SQRT, pow(1 - smoothness, 2));：粗糙度。

注意：光照計算中存在光滑度和粗糙度兩種工作流，Unity使用的是光滑度，但DCC軟件一般用粗糙度，不過這兩者是可以相互轉換的。

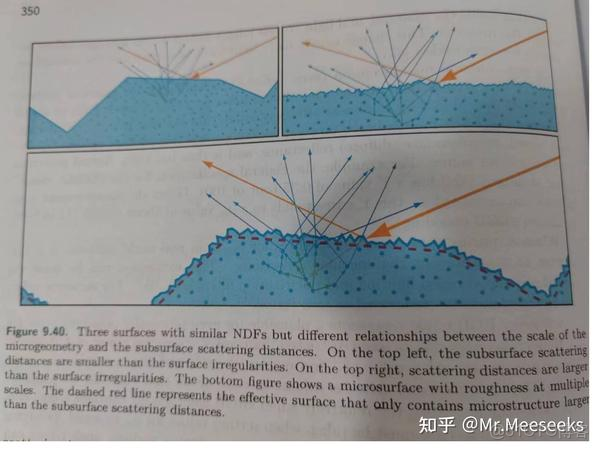

微表面模型

寫給美術看的Unity全局光照技術(理論篇)_貼圖

從整體來看，物體表面各式各樣沒有規則。但利用積分的思想，我們可以想象這些表面都是有無數個相同的微小表面組合而成，於是我們便可以對各種物體的表面進行一套統一計算，一套針對微表面的計算。

輻射度量學

輻射度量學是一種物理學科，但我們不需要深入學習，僅僅瞭解其中的一些學術概念就行。

  • 輻射能量：光源做工。
  • 輻射功率：光源每單位時間做工。
  • 輻射強度：光源從每單位立體角發出的輻射功率。
  • 輻照度（Irradiance）：光源照射到微表面的輻射強度。
  • 輻射率（Radiance）：光源照射到微表面後反射的輻射強度。

我們光照計算實際上只要考慮：獲取“輻照度”和計算“輻射率”就行，這個過程也不是一定非要物理的，只是單純用他們的名字和關係來表示一些計算中的光照參數。

其中輻射率是基於輻照度計算的，這兩者代表入射光每單位（微分立體角）的總光強和出射光每單位的總光強。可想而知，如果兩者面積總量一樣，根據能量守恆，兩者的值應該是相等的。但實際情況中，由於角度傾斜的原因，入射光的截面積和接收光的表面積是不一定對等的，所以反射時每單位面積的光強就會被均分。

具體而言兩者的關係與法線有關，其公式如下：

float radiance = saturate(dot(n,l)) * irradiance;

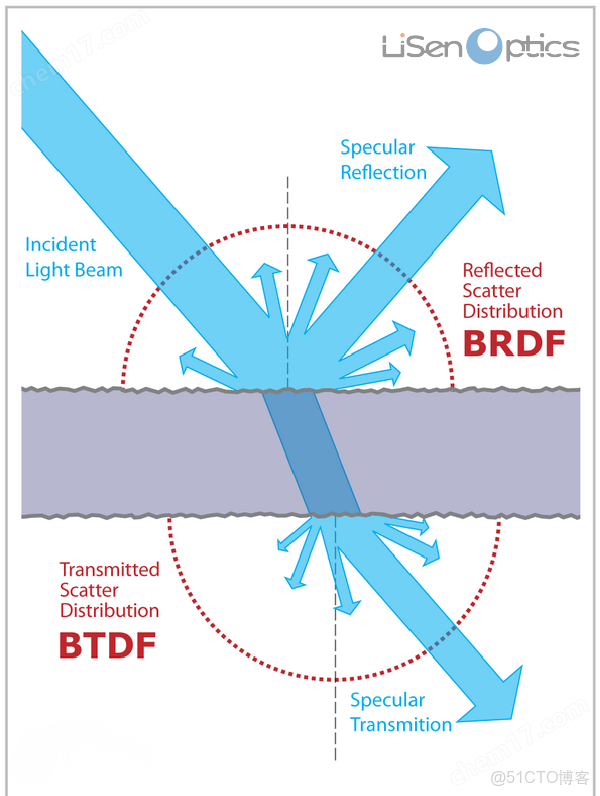

光照分佈函數

寫給美術看的Unity全局光照技術(理論篇)_貼圖_02

人們發現光從表現效果上，基本都可以被看成是由幾種簡單的光組合而成（見上文的光照分類）。因此根據具體實現的光照類型，光照函數被分為了一下 3 類：

  • BRDF：雙向反射分佈函數（描述反射現象）
  • BTDF：雙向透射分佈函數（描述透射現象）
  • BSDF：雙向散射分佈函數（BRDF+BTDF）

基本上這些函數就是“反射”、“透射”和“漫射”、“鏡射”的排列組合：

  • 漫射：低頻模糊，光線柔和。
  • 鏡射：高頻清晰，能形成清晰光源畫面。

注意：這些公式僅僅是一種分類，給我們一個計算光照的骨架，所以其具體實現完全可以因人而異自由搭配。

  • 【技術美術】雙向反射分佈函數
  • 【技術美術】雙向透射分佈函數

介電質全反射

只要是介電質（可以簡單理解成所有物體吧），那就一定會發生輕微的全反射（即光線不被反照率影響，沒有經過任何吸收就全部反射），這在後續的鏡射率和非涅爾效應中也會有所體現，該最低全反射率是一個常量。

float dielectricSpec = 0.04;

能量守恆

如果要製作一個真實的光照，我們同樣要考慮到能量守恆（當然，非物理的風格化光照不需要，否則反而還不好看）。根據“雙向反射分佈”，我們將光拆分為了“漫射光”和“鏡射光”分開計算，因此也要注意兩者在光能量上的分配。

對此人們使用一種稱為“金屬度”的參數，來分配兩者的權重，越金屬其漫射光越弱，鏡射光越強，而這權重具體反映到的則是“反照率”的變化。

float3 diffuse = lerp(albedo * (1 - dielectricSpec), 0, metallic); //漫射反照率
float3 specular = lerp(dielectricSpec, albedo, metallic); //鏡射反照率

注意：雖然非物理光照一般不用遵照能量守恆，但其金屬度的概念卻已經深度人性，即使卡通渲染，也經常會利用金屬度來控制高光（鏡射光）的強弱。

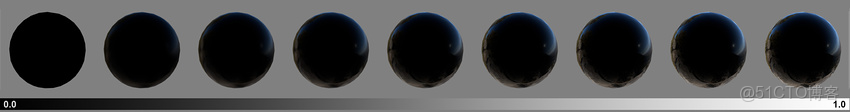

菲涅爾效應

寫給美術看的Unity全局光照技術(理論篇)_光照模型_03

菲涅爾是一種物理現象，其反應了物體的反照率強會隨着物體折射率、法線、觀察角度的不同而發生變化。最顯著的例子是水面，垂直看水面時，清澈見底，平行看水面時則只能看到倒影而看不清水底了。

原始的非涅爾公式較為複雜還涉及折射率信息，難以使用，因為人們根據其實際表現形式，推出了一套經驗公式（越掠角反射率越強，甚至全反射）。此外非涅爾只會影響到鏡射光，故可簡單將其視作是對鏡射光的一道後處理。雖然漫射光也是一種反射光，但其是經過多次隨機反彈後反射的光，故可以簡單認為其丟失了法線、方向等信息，因此不會因為菲涅爾效應而發生變化。

float F = pow(1 - saturate(dot(n, v)), 4); //反射率增強係數（非涅爾係數）

在Unity中，非涅爾引起的反射率是有上限的，故不一定全反射，具體和物體的鏡射率和光滑度有關。

float reflectivity = lerp(dielectricSpec, 1, metallic) //鏡射率
float grazingTerm = saturate(reflectivity + smoothness);//掠角反射率
specular = lerp(specular, grazingTerm, F);

幾何遮蔽

幾何遮蔽用於表現微表面之間的遮擋導致的光線衰減現象，這在粗糙的表面尤為明顯。這同樣只對鏡射光生效（漫射光本身就是經歷過各種遮擋反彈返回的光，所以實際上已經考慮了幾何遮蔽），可視作是鏡射光的一道係數，其越大鏡射光越亮，越小鏡射光越小。

幾何遮蔽有多種近似公式，在Unity中對直接光計算使用的是 sksm 幾何遮蔽算法。

float G = saturate(dot(n, l) * dot(n, v)) / lerp(roughness, 1, pow(saturate(dot(l,h)), 2))

從該公式中可以觀察到：

  1. 分子分母的角度點乘次數都是平方且幾何意義相似，故可以粗略看成是相等的。
  2. lerp操作的終點是1，恰巧也是點乘的上限，所以可以猜出其數值會被限制在0-1。
  3. 當點乘結果不為1時（即光照視角傾斜於表面），粗糙度將作為分母影響結果大小（越粗糙分母越大，得到的結果越小），從而滿足了幾何遮蔽衰減光照的效果。

對於間接光，因為不用考慮角度問題，Unity則比較簡單，直接根據粗糙度衰減即可。

float G = 1 / (1 + pow(roughness,2));

入射光計算

計算反射光前，必須先獲取入射光信息。

直接光

注意：對於直接光來説，入射光等價於輻照度，因此進行實際反射計算前，需轉換為輻射率。

實時燈光

直接從原始光源獲取的燈光。Unity中將實時燈光分為“主燈光”和“附加燈光”兩類，“主燈光”是平行光，但平行光也可以成為“附加燈光”，“附加燈光”自身也有很多種類。不過這些燈光信息都已經被Unity封裝，成了一種可以統一處理的存在。

  • float3 positionWS：微表面所在的世界空間位置。
float shadowMask = 1; //陰影遮罩技術，用於實現超遠距離烘焙陰影，具體數值從哪來的，目前我也不知道
Light mainLight = GetMainLight(TransformWorldToShadowCoord(positionWS), positionWS, shadowMask);
for (int i = 0; i < GetAdditionalLightsCount(); i++)
    Light additionalLight = GetAdditionalLight(i, positionWS, shadowMask);

Unity提供的光照信息中並沒有直接提供輻照度，需要利用光照信息計算。

  • Light light：從Unity中獲取的原始燈光信息（上文的計算結果）。
float3 irradiance = light.color * light.distanceAttenuation * light.shadowAttenuation;

間接光

間接光又叫環境光，是來自於環境中即四面八方的光。相比直接光，環境光是不可數的，因此無法直接實時計算，故環境光一般是基於一種叫“IBL”（基於圖像的照明）的烘焙燈光技術實現的（將HDR環境貼圖視作光源，均勻的隨機採樣若干次，再以實時燈光的方式計算累加）。

由於“雙向反射分佈”的存在，故環境光針對“漫射”、“鏡射”兩種光，也根據其特性，使用了兩種不同的烘焙方式：“光照探針”和“反射探針”。

注意：間接光由於是預計算的，導致其存儲的已經是計算好的輻射率，所以不需要額外的轉換。

光照探針

光照探針存儲的是漫射光信息。漫射光是粗糙的低頻燈光，因此不需要形成像鏡子那種清晰的反射畫面，依此特性，為了減少內存提高性能，可以將其用球諧函數（SH）存儲。

球諧函數類似於用泰勒級數解三角函數，通過有限的多項式就可以近似出超越函數的效果，進而使得三角函數可被實際用於計算，非常實用。同理球諧函數只需要存儲幾個多項式的參數，就可以實現輸入方向輸出該方向大概亮度的功能，內存佔用少計算也高效。

float3 irradiance = SampleSH(n);

反射探針

鏡射光是高頻的需要形成清晰鏡面的光照，因此不能使用SH，轉而使用環境貼圖存儲。此外鏡射光還與視角和材質粗糙度有關，其中視角是動態的因此無法烘焙，但粗糙度是固定的01範圍，因此可以針對不同的粗糙度多烘焙幾張。由於越粗糙頻率越低，貼圖分辨率需求越小，因此這多張不同粗糙度烘焙的貼圖可以利用mipmap存儲，藉此還能實現GPU自動插值紋理內容。

環境貼圖本質就是一張具有mipmap的立方體紋理，因此只要根據粗糙度和微表面法向，就能取出對應的鏡射光輻照度。

  • UNITY_SPECCUBE_LOD_STEPS：unity中默認環境貼圖的最大mipmap等級。
  • unity_SpecCube0：unity中的默認環境貼圖。
  • samplerunity_SpecCube0：unity中默認環境貼圖的採樣器。
  • unity_SpecCube0_HDR：unity中默認環境貼圖的編碼信息。
float pr = 1 - s; //直覺上的粗糙度（perceptualRoughness）
float mipLevel = pr * (1.7 - 0.7 * pr) * UNITY_SPECCUBE_LOD_STEPS;
float4 encodedIrradiance = unity_SpecCube0.SampleLevel(samplerunity_SpecCube0, reflect(-v, n), mipLevel);
float3 irradiance = DecodeHDREnvironment(encodedIrradiance, unity_SpecCube0_HDR);//環境貼圖一般是HDR貼圖

自發光

光照貼圖

光照貼圖是通過預計算將最終的光照結果烘焙到紋理中，下次渲染時便可避免高昂的光照計算，直接使用。由於是已經計算好的，所以光照貼圖某種意義上已經不是光照了，直接看成自發光就好。

光照模型

光照模型是指用數學手段具體實現的完整光照計算方案，相當於是上述各種光照物理的實現和彙總，有了光照模型就可以實際的進行光照模擬計算了。

【技術美術】光照模型

PBR光照模型

PBR 光照模型是市面上最主流的光照模型，同時也是引擎默認的光照模型，出於兼容性的緣故，基本所有的其他光照模型都是以其為基礎進行修改的，因此 PBR 是必須要學會的一個光照模型。

PBR 模型的具體實現各式各樣，導致每家渲染引擎都有着不同的 PBR 效果，因為 PBR 本質還是一種經驗模型，只是其經驗來源更加嚴謹完整。不過無論是哪一家的 PBR，基本上都是上文那些各種光學現象的彙總。

提示：如果想更深入的瞭解 PBR 並實現 Unity 中的同款，可以參考“基於物理的渲染”文集。

特殊光照實現

因為計算機無法真實模擬現實物體的所有性質（例如不可能真的把一根一根的頭髮絲做出來），因此對一些特殊光照效果，需要進行專門的處理（通過調整光照計算函數，用經驗公式的方法近似模擬這些效果）。一些常用的特殊光照效果如下：

  • 次表面散射
  • 透射折射
  • 各向異性光照
  • 卡通風格光照
  • 薄膜干涉
