kubernetes簡介

部署演變

在部署應用程序的方式上，主要經歷了三個時代：

傳統部署：互聯網早期，會直接將應用程序部署在物理機上

優點：簡單，不需要其它技術的參與

缺點：不能為應用程序定義資源使用邊界，很難合理地分配計算資源，而且程序之間容易產生影響

虛擬化部署：可以在一台物理機上運行多個虛擬機，每個虛擬機都是獨立的一個環境

優點：程序環境不會相互產生影響，提供了一定程度的安全性

缺點：增加了操作系統，浪費了部分資源

容器化部署：與虛擬化類似，但是共享了操作系統

優點：

可以保證每個容器擁有自己的文件系統、CPU、內存、進程空間等

運行應用程序所需要的資源都被容器包裝，並和底層基礎架構解耦

容器化的應用程序可以跨雲服務商、跨Linux操作系統發行版進行部署

容器管理

為了降低虛擬機造成的物理主機資源浪費，提高物理主機的資源利用率，並能夠提供像虛擬機一樣良好的應用程序隔離運行環境，人們把這種輕量級的虛擬機，稱為“容器”。

容器管理工具類似於虛擬機管理工具，主要用於容器的創建、啓動、關閉、刪除等。

容器管理工具有：

Docker公司的Docker
Alibaba的Pouch
LXC、LXD、RKT等等。

容器化部署方式給帶來很多的便利，但是也會出現一些問題，比如説：

一個容器故障停機了，怎麼樣讓另外一個容器立刻啓動去替補停機的容器
當併發訪問量變大的時候，怎麼樣做到橫向擴展容器數量

這些容器管理的問題統稱為容器編排問題，為了解決這些容器編排問題，就產生了一些容器編排的軟件：

Swarm：Docker自己的容器編排工具
Mesos：Apache的一個資源統一管控的工具，需要和Marathon結合使用
Kubernetes：Google開源的的容器編排工具

kubernetes

kubernetes，是一個全新的基於容器技術的分佈式架構領先方案，是谷歌嚴格保密十幾年的秘密武器----Borg系統的一個開源版本，於2014年9月發佈第一個版本，2015年7月發佈第一個正式版本，簡稱k8s。

説起kubernetes，其實也有一段故事。

在Docker公司沒有推出Docker容器時，Google公司就已經開始使用容器相關技術，並且也擁有一款屬於自己的容器編排工具，隨着Docker越來越火熱，Docker公司推出了Docker Swarm這款容器編排工具，配合Apache Mesos能達到很好的效果（Mesos主要作用是在分佈式計算過程中，對計算機資源進行管理和分配）。

由於Docker Swarm+Apache Mesos搶佔了大部分市場，Google公司坐不住了，忽然發現自己內部使用的容器編排工具其實更加優秀和強大，於是利用Go語言對其進行重構，並在2014年進行發佈，一經問世Docker Swarm+Apache Mesos的組合就潰不成軍，目前整個容器編排工具市場kubernetes佔有率穩居第一，高達80%。

需要注意的是，kubernetes能夠支持多種容器的編排部署，但默認是Docker容器。

功能介紹

kubernetes的本質是一組服務器集羣，它可以在集羣的每個節點上運行特定的程序，來對節點中的容器進行管理。目的是實現資源管理的自動化，主要提供瞭如下的主要功能：

自我修復：一旦某一個容器崩潰，能夠在1秒中左右迅速啓動新的容器
彈性伸縮：可以根據需要，自動對集羣中正在運行的容器數量進行調整
服務發現：服務可以通過自動發現的形式找到它所依賴的服務
負載均衡：如果一個服務起動了多個容器，能夠自動實現請求的負載均衡
版本回退：如果發現新發布的程序版本有問題，可以立即回退到原來的版本
存儲編排：可以根據容器自身的需求自動創建存儲卷

kubernetes架構

架構圖示

一個kubernetes集羣主要是由控制節點(master)、工作節點(node)構成，每個節點上都會安裝不同的組件：

Node(節點)數支持：

早期版本管理100台現版本
可以管理2000台

pod管理支持：

早期版本管理1000個
現版本管理150000個

Master

Master是集羣的控制平面，負責集羣的決策 ( 管理 )。

由以下組件構成：

Api Server：資源操作的唯一入口，接收用户輸入的命令，提供認證、授權、API註冊和發現等機制，它是一個RestFul接口，用於接收外部資源請求，是整個集羣的統一入口，請求信息交由etcd進行存儲
Scheduler：資源調度器，負責集羣資源調度，按照預定的調度策略將Pod調度到相應的node節點上
ControllerManager：控制管理器，負責維護集羣的狀態，比如程序部署安排、故障檢測、自動擴展、滾動更新等，每個Node節點都會對應一個控制器對其進行管理
etcd：負責存儲集羣中各種資源對象的信息，用於保存集羣相關數據

Node

Node是集羣的數據平面，負責為容器提供運行環境 ( 幹活 )。

由以下組件構成：

Kubelet：由Master指派到Node節點中用於管理本機容器的代表，類似於agent，負責維護容器的生命週期，即通過控制docker，來創建、更新、銷燬容器
Kube Proxy：對該Node節點提供網絡代理，負載均衡等操作
Docker：負責節點上容器的各種操作

核心概念

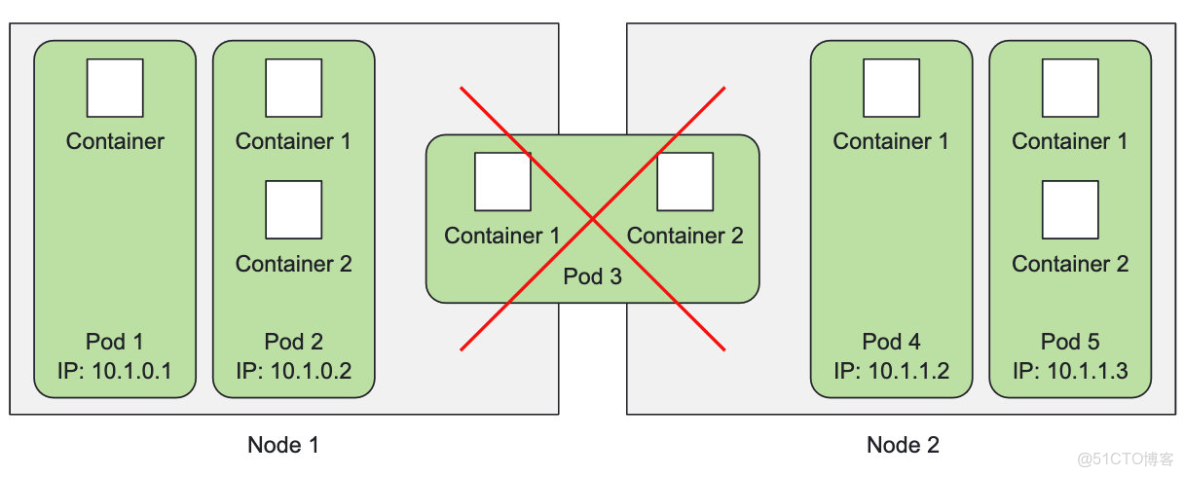

Pod：它是整個kubernetes集羣中最小的部署/執行單元，可以由1個或者n個容器組成，是一個容器集合，一個Pod中的容器網絡是共享的，且一個Pod的生命週期是短暫的，你可以將它當做k8s中的容器，如果你想了解更多，點我跳轉。

物理機如何容器化部署k8s_Pod

Volume：數據卷，用於提供Pod的數據存儲，聲明在Pod容器中可訪問的文件目錄，可以被掛載到Pod中一個或者多個容器的指定路徑下，支持多種後端存儲方式，如本地存儲，分佈式存儲，雲存儲等。

Controller：指示Pod幹活的指揮者，可以確保Pod是預期的副本數量，提供無狀態應用部署（不用事先規劃），確保所有的Node都運行同一個Pod，能夠定製一次性任務或者定時任務，以及掌控Pod的銷燬。

Service：用於定義一組Pod的訪問規則，Pod的負載均衡，提供一個或多個Pod的穩定訪問地址，支持多種方式，如ClusterIP、NodePort、LoadBalancer。

Label：告訴Controller應該對那個Pod下達指令，Controller與Pod通過Label建立一對一的關係。

NameSpace：用於隔離不同之間Pod的資源

控制流程

如下圖所示：

首先要明確，一旦kubernetes環境啓動之後，master和node都會將自身的信息存儲到etcd數據庫中。

Kubelet作為Node節點的核心，接收並處理來自Master中Controller Manager的操作。

當有請求到來時，API Server會先交由etcd進行存儲，存儲完成後API Server將進行下一步操作
API Server通知Scheduler進行資源調度，調度完成後將調度結果返回給API Server
API Server通知Controller Manager根據Scheduler指定的調度結果對特定Node節點的Kubelet發出指令
Kubelet收到指令後，會將指令交由Container Runtime進行執行

Container Runtime是指容器運行環境，是負責運行容器的軟件。

如kubernetes支持的容器運行環境非常多：Docker、Containerd、cri-o等任何實現k8s容器運行環境接口的軟件均可被k8s作為Container Runtime。

搭建前戲

搭建方式

集羣搭建的方式多種多樣，如kubeadm搭建、二進制搭建等。

這裏將使用kubeadm進行搭建，kubeadm是官方社區推出的一個用於快速部署kubernetes集羣的功能，2條命令就能完成集羣搭建。

搭建Master節點，使用命令kubeadm init
加入節點至當前集羣，使用命令 $ kubeadm join MasterIp:MasterPort

如果你對二進制搭建感興趣，可參考文章點我跳轉。

相比於kubeadm搭建方式，二進制搭建更顯繁瑣，由於Api Server是HTTPS方式接收請求，所以需要手動的為API Server生成CA證書與手動部署etcd集羣。

而kubeadm直接內部全部都做好了。

集羣類型

kubernetes集羣大體上分為兩類：一主多從和多主多從。

一主多從：一台Master節點和多台Node節點，搭建簡單，但是有單機故障風險，適合用於測試環境
多主多從：多台Master節點和多台Node節點，搭建麻煩，安全性高，適合用於生產環境

為了測試簡單，我們選擇1主2從的集羣類型。

搭建規劃

以下是主機規劃：

作用	IP地址	操作系統	配置
Master	192.168.109.101	Centos7.3 基礎設施服務器	2顆CPU 2G內存 20G硬盤
Node1	192.168.109.102	Centos7.3 基礎設施服務器	2顆CPU 2G內存 20G硬盤
Node2	192.168.109.103	Centos7.3 基礎設施服務器	2顆CPU 2G內存 20G硬盤

本次環境搭建需要安裝三台Centos服務器（一主二從），然後在每台服務器中分別安裝docker（18.06.3），kubeadm（1.17.4）、kubelet（1.17.4）、kubectl（1.17.4）程序。

系統準備

1）所有節點關閉防火牆

為了能夠使端口進行暴露，避免不必要的麻煩，還是直接粗暴的關閉防火牆較好，如果是生產環境，則需要酌情考慮

[root@master ~]# systemctl stop firewalld
[root@master ~]# systemctl disable firewalld

2）所有節點禁用selinux

selinux是linux系統下的一個安全服務，如果不關閉它，在安裝集羣中會產生各種各樣的奇葩問題

[root@master ~]# sed -i 's/enforcing/disabled/' /etc/selinux/config  # 永久
[root@master ~]# setenforce 0  # 臨時

3）所有節點禁用swap分區

swap分區指的是虛擬內存分區，它的作用是在物理內存使用完之後，將磁盤空間虛擬成內存來使用

啓用swap設備會對系統的性能產生非常負面的影響，因此kubernetes要求每個節點都要禁用swap設備

但是如果因為某些原因確實不能關閉swap分區，就需要在集羣安裝過程中通過明確的參數進行配置説明

[root@master ~]# sed -ri 's/.*swap.*/#&/' /etc/fstab  # 永久
[root@master ~]# swapoff -a  # 臨時

4）更改所有節點的hostname

為了能夠使各節點管理更方便，我們需要修改每個節點的hostname

[root@master ~]# hostnamectl set-hostname <hostname>

# master, node1, node2

5）在Master節點添加hosts

利於管理，如果後期Node節點的IP地址發生變化，我們只需要修改/etc/hosts文件即可

[root@master ~]# cat >> /etc/hosts << EOF
192.168.109.101  master
192.168.109.102  node1
192.168.109.103  node2
EOF

6）所有節點修改Linux內核參數，添加網橋過濾和地址轉發

[root@master ~]# cat > /etc/sysctl.d/k8s.conf << EOF
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
EOF

# 重載配置
[root@master ~]# sysctl -p

# 加載網橋過濾模塊（可選）
[root@master ~]# modprobe br_netfilter

# 查看網橋過濾模塊是否加載成功（可選）
[root@master ~]# lsmod | grep br_netfilter

# 生效
[root@master ~]# sysctl --system

7）所有節點配置ipvs功能（可選）

在kubernetes中service有兩種代理模型，一種是基於iptables的，一種是基於ipvs的

兩者比較的話，ipvs的性能明顯要高一些，但是如果要使用它，需要手動載入ipvs模塊

# 1 安裝ipset和ipvsadm
[root@master ~]# yum install ipset ipvsadmin -y

# 2 添加需要加載的模塊寫入腳本文件
[root@master ~]# cat <<EOF >  /etc/sysconfig/modules/ipvs.modules
#!/bin/bash
modprobe -- ip_vs
modprobe -- ip_vs_rr
modprobe -- ip_vs_wrr
modprobe -- ip_vs_sh
modprobe -- nf_conntrack_ipv4
EOF

# 3 腳本文件添加執行權限
[root@master ~]# chmod +x /etc/sysconfig/modules/ipvs.modules

# 4 執行腳本文件
[root@master ~]# /bin/bash /etc/sysconfig/modules/ipvs.modules

# 5 查看對應的模塊是否加載成功
[root@master ~]# lsmod | grep -e ip_vs -e nf_conntrack_ipv4

8）所有節點的時間同步

kubernetes要求集羣中的節點時間必須精確一致，企業中建議配置內部的時間同步服務器，以下提供2種方案

# 方案1
# 下載ntpdate軟件
[root@master ~]# yum install ntpdate -y

# 啓動時間更新
[root@master ~]# ntpdate time.windows.com

# 方案2
# 啓動chronyd服務
[root@master ~]# systemctl start chronyd

# 設置chronyd服務開機自啓
[root@master ~]# systemctl enable chronyd

# chronyd服務啓動稍等幾秒鐘，就可以使用date命令驗證時間了
[root@master ~]# date

kubeadm搭建

所有節點

1）安裝Docker，這裏指定為18.06.3的版本：

[root@master ~]# cd ~

# 切源
[root@master ~]# wget https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo -O /etc/yum.repos.d/docker-ce.repo

# 下載
[root@master ~]# yum -y install docker-ce-18.06.3.ce-3.el7

# 啓動服務
[root@master ~]# systemctl enable docker && systemctl start docker

# 檢查是否安裝成功
[root@master ~]# docker --version

2）配置Docker registery為國內源：

[root@master ~]# cat > /etc/docker/daemon.json << EOF
{
  "registry-mirrors": ["https://b9pmyelo.mirror.aliyuncs.com"]
}
EOF

[root@master ~]# systemctl daemon-reload
[root@master ~]# systemctl restart docker

3）配置kubernetes鏡像倉庫為國內源：

[root@master ~]# cat > /etc/yum.repos.d/kubernetes.repo << EOF
[kubernetes]
name=Kubernetes
baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=0
repo_gpgcheck=0
gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
EOF

4）安裝kubeadm和kubelete以及kubectl，由於與Docker之間的兼容性問題，故我們統一指定版本號為1.17.4：

[root@master ~]# yum install -y kubelet-1.17.4-0 kubeadm-1.17.4-0  kubectl-1.17.4-0
[root@master ~]# systemctl enable kubelet

kubernetes Master

Master節點上執行以下操作，先初始化kubernetes集羣：

[root@master ~]# kubeadm init --apiserver-advertise-address=192.168.109.101 --image-repository registry.aliyuncs.com/google_containers --kubernetes-version v1.17.4 --service-cidr=10.96.0.0/12 --pod-network-cidr=10.244.0.0/16

# --apiserver-advertise-address: apiserver的地址，就是Master地址
# --image-repository: 倉庫地址，配置為阿里雲，國內
# --kubernetes-version: k8s版本
# --service-cidr: 和當前ip不衝突即可，指明 pod 網絡可以使用的 IP 地址段。
# --pod-network-cidr: 和當前ip不衝突即可，指定節點的名稱

在完成後，它會提示以下信息：

Your Kubernetes control-plane has initialized successfully!

To start using your cluster, you need to run the following as a regular user:

# 這個是Master節點執行的

  mkdir -p $HOME/.kube
  sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
  sudo chown $(id -u):$(id -g) $HOME/.kube/config

You should now deploy a pod network to the cluster.
Run "kubectl apply -f [podnetwork].yaml" with one of the options listed at:
  https://kubernetes.io/docs/concepts/cluster-administration/addons/

Then you can join any number of worker nodes by running the following on each as root:

# 這個是node節點上執行的

kubeadm join 192.168.109.101:6443 --token mp0064.6tld9ohg7265co6r \
    --discovery-token-ca-cert-hash sha256:c018e1720ae37ee0eec5d4ac0c2e8d4f8622e006401f2077575b164f1d6b41b3

拿出第一條命令，在Master節點上執行：

[root@master ~]# mkdir -p $HOME/.kube
[root@master ~]# cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
[root@master ~]# chown $(id -u):$(id -g) $HOME/.kube/config

現在kubernetes集羣中已經存在一個Master節點信息了：

[root@master ~]# kubectl get nodes
NAME     STATUS     ROLES    AGE     VERSION
master   NotReady   master   5m56s   v1.17.4

kubernetes Node

在2個Node節點中，輸入上面提示命令中的第二條，該命令的作用是將Node節點也加入kubernetes集羣中：

[root@node1 ~]# kubeadm join 192.168.109.101:6443 --token mp0064.6tld9ohg7265co6r --discovery-token-ca-cert-hash sha256:c018e1720ae37ee0eec5d4ac0c2e8d4f8622e006401f2077575b164f1d6b41b3

輸入完成後，回到Master節點執行以下命令查看集羣節點信息，Node節點也被成功加入：

[root@master ~]# kubectl get nodes
NAME     STATUS     ROLES    AGE     VERSION
master   NotReady   master   6m43s   v1.17.4
node1    NotReady   <none>   22s     v1.17.4
node2    NotReady   <none>   19s     v1.17.4

網絡插件

觀察集羣節點信息，可以發現各個節點的STATUS是NotReady，這是因為我們還需要在Master上配置一款網絡插件才能讓狀態各個節點狀態變為Ready。

kubernetes支持多種網絡插件，比如flannel、calico、canal等等，任選一種使用即可，本次選擇flannel：

[root@master ~]# kubectl apply -f https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml

如果發生鏈接錯誤，這是因為flannel文件是一個國外地址，多嘗試幾次即可。

如果一直失敗，則可以在瀏覽器中打開該文件複製內容並進行粘貼：

如果你的VIM未進入paste模式，則可能導致粘貼結果縮進有誤

# 1.瀏覽器訪問
https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml

# 2.複製內容並進行粘貼
[root@master ~]# vim ~/kube-flannel.yml

# 3.輸入內容並保存退出

# 4.進行應用
[root@master ~]# kubectl apply -f ~/kube-flannel.yml

apply完成之後，再次查看集羣節點信息，各個節點的STAUTS都從NotReady變成了Ready：

$ kubectl get nodes
NAME     STATUS   ROLES    AGE     VERSION
master   Ready    master   15m     v1.17.4
node1    Ready    <none>   8m53s   v1.17.4
node2    Ready    <none>   8m50s   v1.17.4

此時我們需要執行以下命令，等待Pod的STATUS都變為Running時，即可部署應用：

[root@master ~]# kubectl get pods -n kube-system
NAME                             READY   STATUS    RESTARTS   AGE
coredns-7ff77c879f-b2kmb         1/1     Running   0          3h46m
coredns-7ff77c879f-skcfh         1/1     Running   0          3h46m
etcd-master                      1/1     Running   0          3h47m
kube-apiserver-master            1/1     Running   0          3h47m
kube-controller-manager-master   1/1     Running   0          3h47m
kube-flannel-ds-488xf            1/1     Running   0          21m
kube-flannel-ds-dfj55            1/1     Running   0          21m
kube-flannel-ds-s5hz6            1/1     Running   0          21m
kube-proxy-8vxgm                 1/1     Running   0          3h46m
kube-proxy-b92nh                 1/1     Running   0          3h39m
kube-proxy-xw256                 1/1     Running   0          3h39m
kube-scheduler-master            1/1     Running   0          3h47m

集羣測試

接下來在kubernetes集羣中部署一個nginx程序，測試下集羣是否在正常工作。

# 部署nginx
[root@master ~]# kubectl create deployment nginx --image=nginx:1.14-alpine

# 暴露端口
[root@master ~]# kubectl expose deployment nginx --port=80 --type=NodePort

# 查看服務狀態
[root@master ~]# kubectl get pods,service
NAME                         READY   STATUS    RESTARTS   AGE
pod/nginx-86c57db685-fdc2k   1/1     Running   0          18m

NAME                 TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
service/kubernetes   ClusterIP   10.96.0.1       <none>        443/TCP        82m
service/nginx        NodePort    10.104.121.45   <none>        80:30073/TCP   17m

# 4 最後在電腦上訪問下部署的nginx服務

局域網內其他機器訪問以下任意地址，即可看到Nginx頁面：

http://192.168.109.101:30073/
http://192.168.109.102:30073/
http://192.168.109.103:30073/

本文章為轉載內容，我們尊重原作者對文章享有的著作權。如有內容錯誤或侵權問題，歡迎原作者聯繫我們進行內容更正或刪除文章。

技術極先鋒博客

技術極先鋒博客

博客 / 詳情
