©作者 | Hanbo Cheng

單位 | NJUST

研究方向 | 場景文字檢測

鏡像添加宋體_深度學習_02

論文標題：

GLASS: Global to Local Attention for Scene-Text Spotting

鏡像添加宋體_機器學習_03

Abstract

本篇文章針對端到端的 Scene-Text Spotting 任務，提出裏一個新穎的 Module ：GLASS (Global-to-Local Attention mechaniSm for text Spotting)。這個模塊結合了 image 中的 global feature（大尺度，低分辨率）和 local feature（小尺度，高分辨率）對任務進行端到端的訓練。同時文章還提出了一個新的基於旋轉的損失函數，優化了模型對旋轉字體的識別。通過實驗，該模塊和損失函數可以顯著增加現有模型的 performance。

文章試圖解決什麼問題？

端到端的 Scene-Text Spotting 的一個主要挑戰是文字尺度的變化（large text/ small text），以及文字存在旋轉角度。

文章主要的貢獻

  • 提出了新穎的 GLASS 模塊，在極端尺度變化的情況下增強了模型的性能；
  • 設計了一個週期的，針對旋轉的損失函數（具體是正弦函數的形式），增強了模型對於任意旋轉角度的 scene text 的 Spotting 性能；
  • 在幾個數據集上 ICDAR 2015, Total-Text, TextOCR，Rotated ICDAR 2013上取得了 SOTA 的結果；
  • 將 GLASS 模塊應用到現成的 Scene Text Spotting 框架上，使得這些模型的性能得到了提升（説明來 GLASS 的泛用性）。

鏡像添加宋體_鏡像添加宋體_04

Methodology

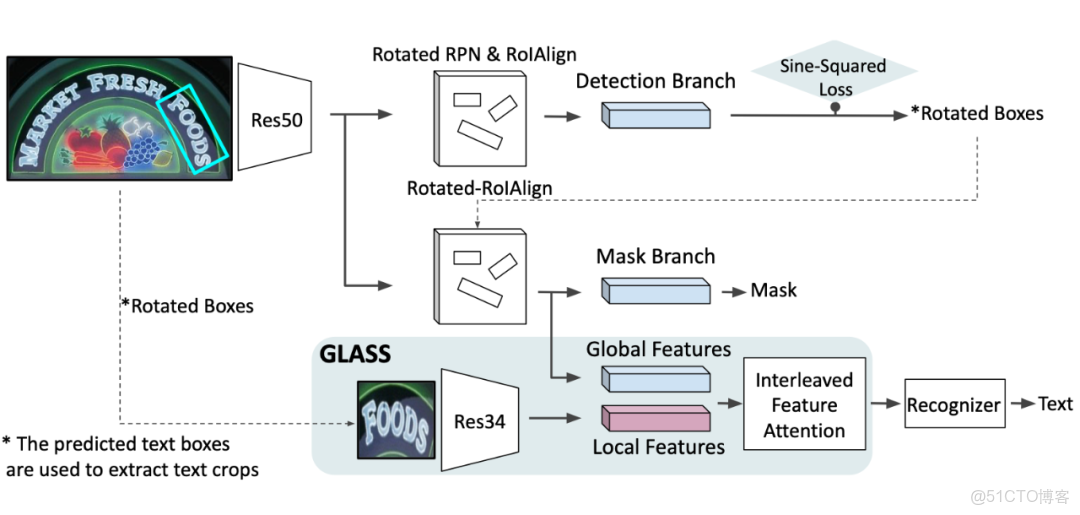

論文中的模型結構如下：

鏡像添加宋體_python_05

2.1 GLASS

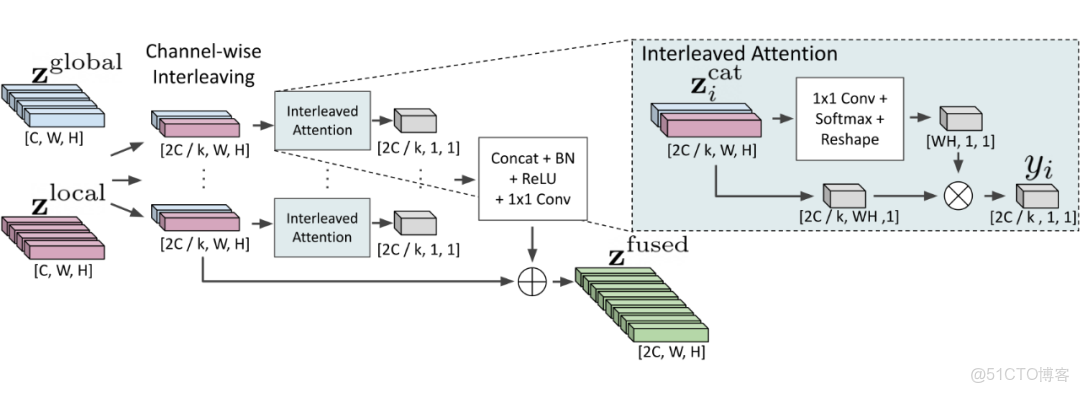

GLASS 主要針對的分支是 recognition branch，這裏是 GLASS 中的運算示意圖：

鏡像添加宋體_python_06

首先關於 Global feature 和 Local feature 從何而來？也就是 ， 。

  • Global 特徵來自 detection 分支（具體是 FPN feature），具體特徵的採樣範圍仍然受 bbox 限制，但通過 FPN 各級採樣，其感知域比 local feature 要大
  • Local 特徵來自於 detection 分支生成的 bbox，因為只有一個選框，所以分辨率更高（主要針對小尺度 text）。

2.2 Global和local的融合

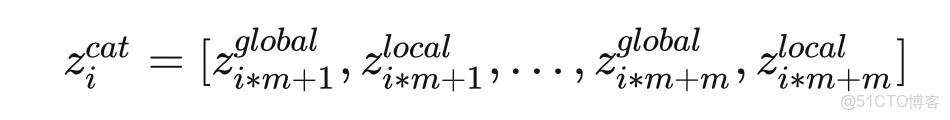

● first

鏡像添加宋體_機器學習_07

用文字概括一下：原本 ， 的大小都是 ，現在將他們的 Channel 分成 k 等分，，再將他們以上述的形式 concat 起來， 最終變成 channel 為 的向量（共WH）。

● second

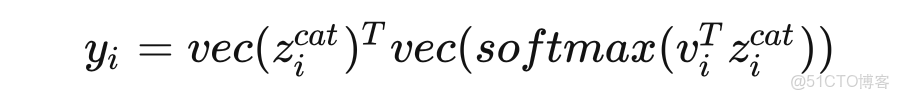

這一部分將簡單的 concat 深度的 fuse：

鏡像添加宋體_python_08

其中 是一個可學習的向量， 將 tesor reshape 成 的形式。

這一步相當於通過注意力機制得到一個初步融合的特徵 。

● third

這一步：

鏡像添加宋體_深度學習_09

其中 是一個可學習的向量，實際上就是一個 1*1 的卷積， 是批標準化。

2.3 Orientation Prediction

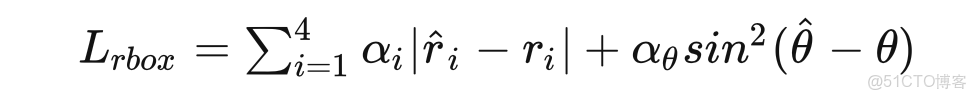

本文針對一個 bbox 設置了 5 個描述參數，2 個描述中心座標，2個用於描述 H,W，1 個用於描述旋轉角度，整個 bbox 的 loss function：

鏡像添加宋體_人工智能_10

這個損失函數，針對前四個參數採用了 L1 norm，針對角度，設計了一個基於正弦函數的 loss，不難看出有這樣的特性，偏移 k*180 的 loss=0，並且這一部分是可以求導的。同時滿足了合理性和可導。

2.4 Global to Local End-to-End Text Spotting（模型總述）

整個模型的 backbone 是 ResNet50 和 FPN。 通過是哦那個 Rotated-RoIAlign，在 FPN 的各個層級上採樣得到。對於 先對輸入圖像做 Rotated-RoIAlign，再使用 ResNet34 抽取特徵得到。使用上述的 GLASS 得到融合特徵 用它完成 text 的 recognition。關於 mask branch，僅僅採用了 global feature（這一點和 Mask R-CNN 的處理基本一致，應該不是文章的重點）

模型的總體優化目標：

  • ：選框 loss
  • ：mask loss，和 mask R-CNN 一致
  • ：recognition loss

鏡像添加宋體_python_11

Experiment

文章在幾個 benchmark 上測試了方法的表現，並且和 SOTA 模型做了比較。同時，文章也嘗試將 GLASS 融合進了兩個較為常見的 E2E，Scene-text spotting  網絡（Mask TextSpotter v3, ABCnet v2），並測試了融合後的性能。此外又做了一些消融實驗。

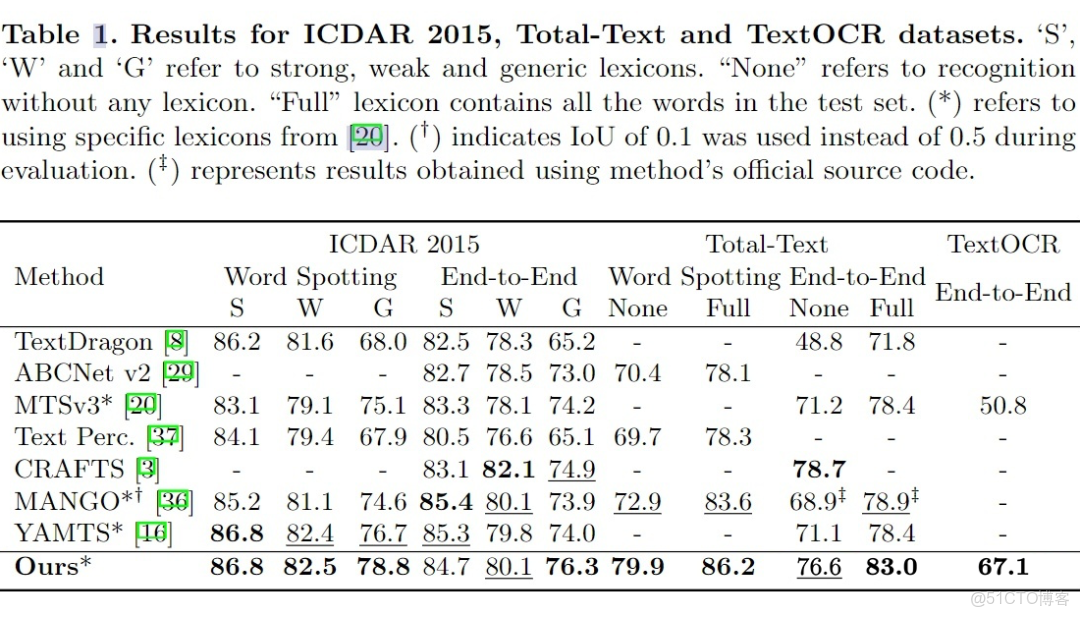

3.1 Comparison with SOTA

鏡像添加宋體_機器學習_12

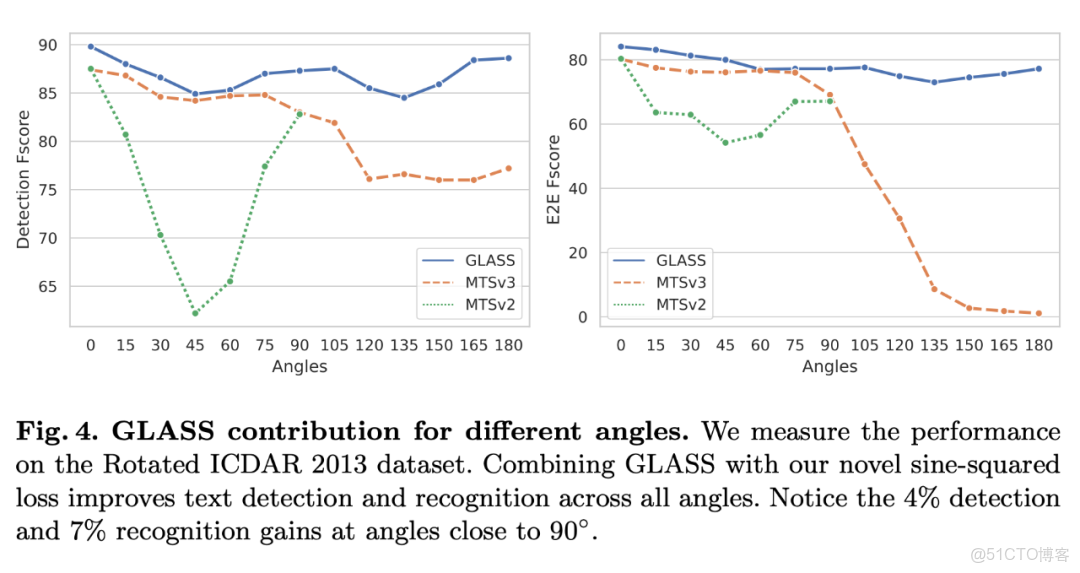

針對不同的文字旋轉角，和別的模型對比 performance，可以看出 GLASS 能很好的應對旋轉過的文字。

鏡像添加宋體_人工智能_13

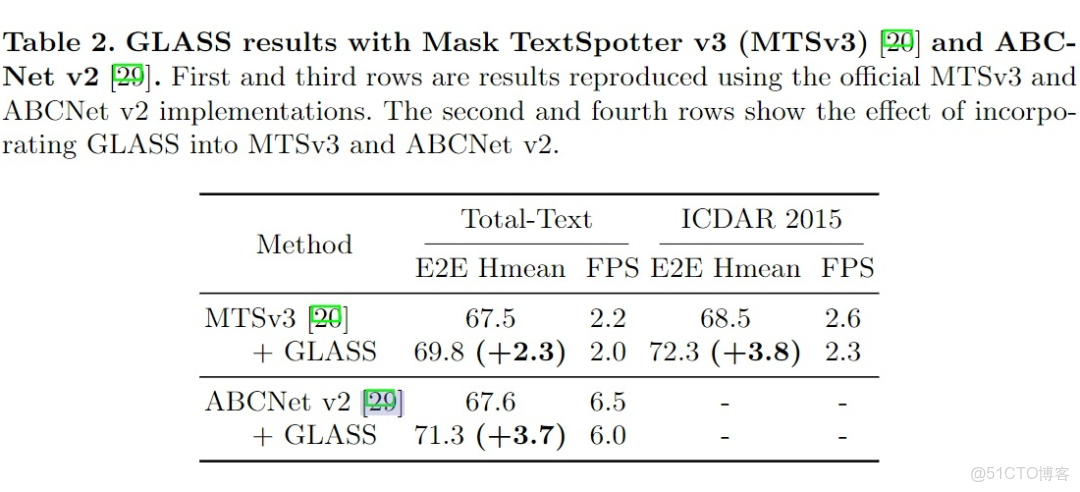

3.2 Incorporating GLASS into other methods

可以看出，加入了 GLASS 之後，其他模型在 Total-Text 和 ICDAR2015 數據集上都有提升，儘管處理速度些許變慢。

鏡像添加宋體_機器學習_14

3.3 消融實驗

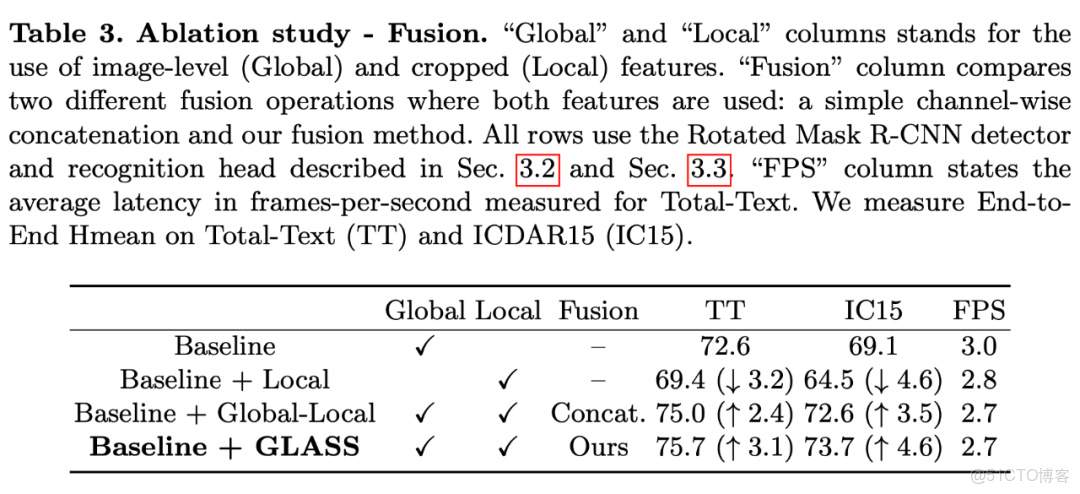

關於是否使用 Global 和 Local feature，以及是否 fuse 它們，和以什麼樣的方式 fuse 做了消融實驗。可以看出採用全局和局部特徵+ GLASS 融合，可以取得最好的表現。

鏡像添加宋體_鏡像添加宋體_15

鏡像添加宋體_機器學習_16

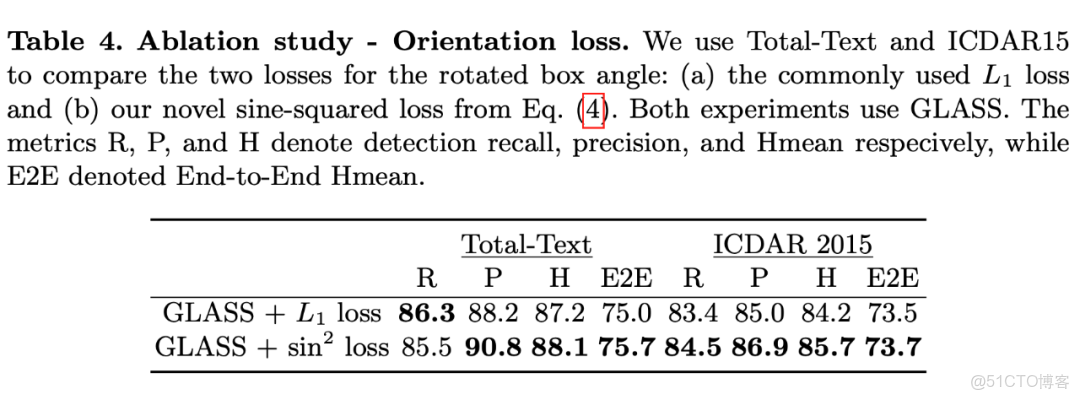

針對 bbox 的損失函數做了消融實驗，主要是是否用基於正弦的方式計算角度的 loss，還是説使用 L1norm。可以看出基於正弦函數的方法明顯更優。

鏡像添加宋體_深度學習_17

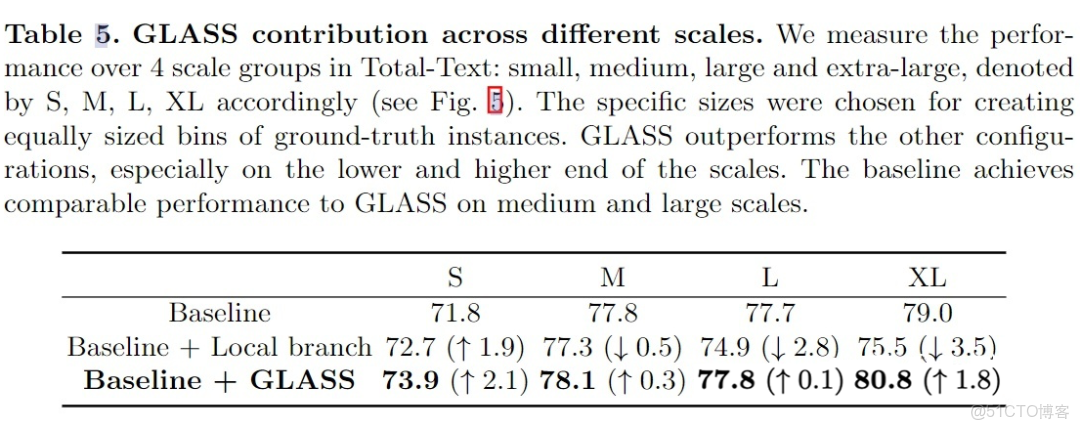

GLASS 對於識別不同尺度文字的影響，可以看出增加了 GLASS 以後，對於各種尺度的文字識別，performance 都有提升。

鏡像添加宋體_python_18

鏡像添加宋體_人工智能_19

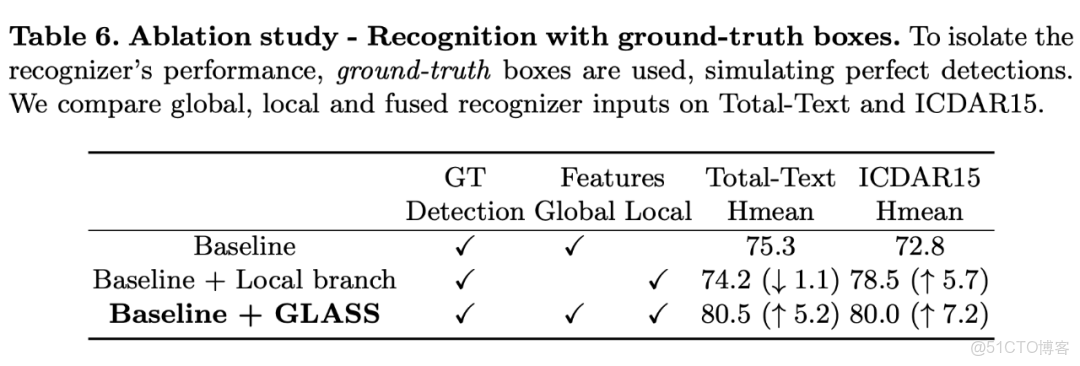

僅僅針對 recognition branch 做的消融實驗，這裏使用 ground truth bbox，消除 detection branch 的影響。可以看出 GLASS 對於 recognition 有提升。

鏡像添加宋體_python_20

鏡像添加宋體_機器學習_21

Rethink

1. 本文針對尺度不同，以及旋轉角的問題做了一些特化的設計，並取得了不錯的效果。這裏提到的使用 FPN 提取 Global 特徵（low resolution），使用直接的 feature map 提取 local 特徵，再將兩組特徵加以融合的方法十分值得學習。再以後遇到 scale 方面的問題，或許可以採用類似的思路。

2. 文章結尾提到：在一些場景文字，各個字符間隔較大時，以及遇到一些不規則的字體時，模型會出現誤判，這也是未來的一個努力方向。

鏡像添加宋體_機器學習_22

一些誤判樣例：

  • 針對第一個問題：我認為主要還是尺度的問題，以及卷積感知域的問題。字符本身的尺度相較於單詞的尺度太小。或許可以採用類似 ViT 的一些方法（讓我想到了 SwinSpotter 那篇文章），利用 transformer 可以將兩個較遠的像素點產生聯繫的特性處理這個問題。但這個問題顯然更加複雜，因為兩個相隔較遠的字符，去判斷他們屬於一個 word，似乎需要一些先驗知識的支持。
  • 關於不規則字體：之前讀過一篇基於知識圖譜，通過 scene-text 完成 img captioning 任務的文章（knowledge Mining with SceneText for Fine-Grained Recognition），或許圖片也可以反作用於文字，比如説這個 Flower（第二行第三個），似乎根據圖片可以做一些 inference。
