設計數據庫

• •          在需求分析階段，設計數據庫的一般步驟為：

–         收集信息

–         標識對象

–         標識每個對象的屬性

–         標識對象之間的關係

• •          在概要設計階段和詳細設計階段，設計數據庫的步驟為：

–         繪製E-R圖

–         將E-R圖轉換為表格

–         應用三大範式規範化表格

下面我們以一個BBS簡易論壇的數據庫設計為例來看看設計數據庫的步驟：

• 收集信息：

   與該系統有關人員進行交流、坐談，充分理解數據庫需要完成的任務

BBS論壇的基本功能：

l        用户註冊和登錄，後台數據庫需要存放用户的註冊信息和在線狀態信息；

l        用户發貼，後台數據庫需要存放貼子相關信息，如貼子內容、標題等；

l        論壇版塊管理：後台數據庫需要存放各個版塊信息，如版主、版塊名稱、貼子數等；

• 標識對象（實體－Entity）

    標識數據庫要管理的關鍵對象或實體

實體一般是名詞：

l        用户：論壇普通用户、各版塊的版主。

l        用户發的主貼

l        用户發的跟貼（回貼）

l        版塊：論壇的各個版塊信息

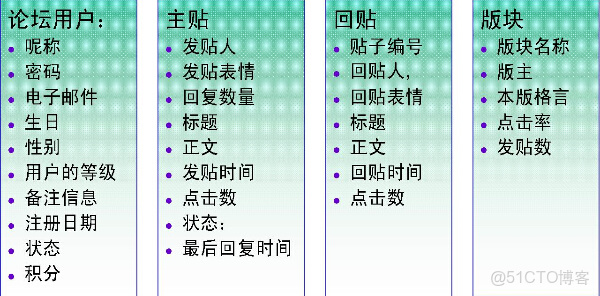

• 標識每個實體的屬性（Attribute）



• 標識對象之間的關係（Relationship）

l        跟貼和主貼有主從關係：我們需要在跟貼對象中表明它是誰的跟貼；

l        版塊和用户有關係：從用户對象中可以根據版塊對象查出對應的版主用户的情況；

l        主貼和版塊有主從關係：需要表明發貼是屬於哪個版塊的；

l        跟貼和版塊有主從關係：需要表明跟貼是屬於哪個版塊的；

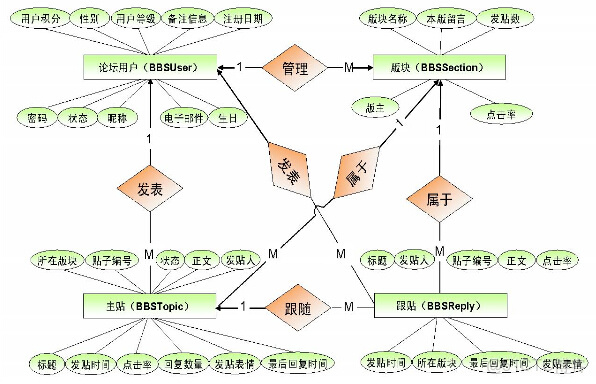

• 繪製E-R圖



• 將E-R圖轉化為表格

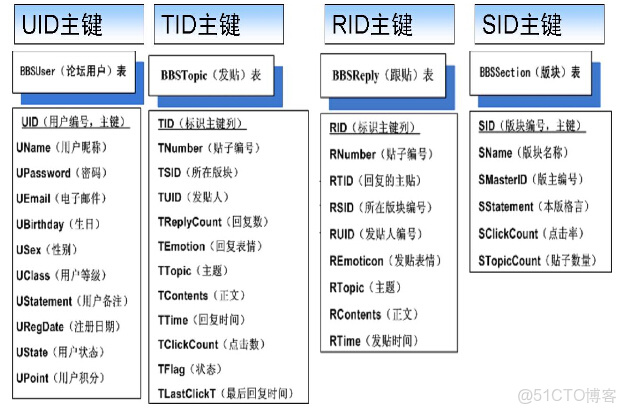

• •          將各實體轉換為對應的表，將各屬性轉換為各表對應的列
• •          標識每個表的主鍵列，需要注意的是：沒有主鍵的表添加ID編號列，它沒有實際含義，用於做主鍵或外鍵，例如用户表中的“UID”列，版塊表中添加“SID”列，發貼表和跟貼表中的“TID”列

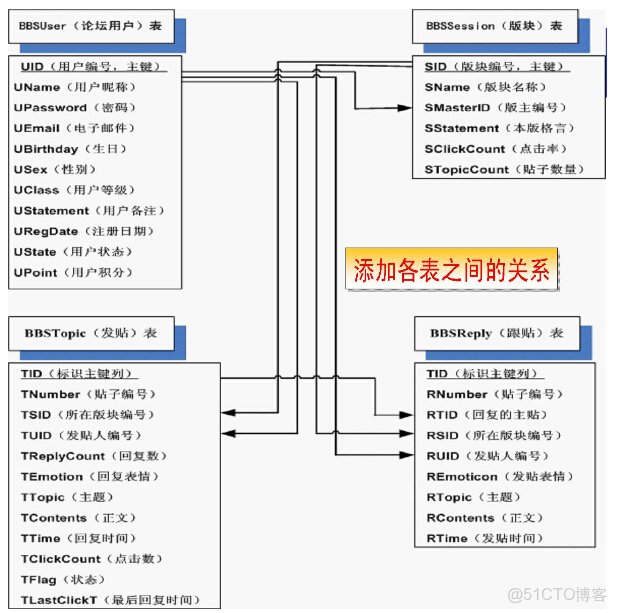

• •          在表之間建立主外鍵，體現實體之間的映射關係



這裏我們繪製ER圖可以使用微軟的Word或VISIO以及Sybase公司的PowerDesigner，它主要用於和客户溝通交流意見，並反覆修改，直到客户確認。客户確認後，再將E-R圖轉換為表。上面我們已經做好了這個工作。那接下來就是最後一步：應用三大範式對設計的多張表進行審核並規範化表的結構。
