一、實驗目的及要求

掌握STP的基本工作原理及配置方法，理解廣播風暴的緣由

二、實驗環境

Cisco軟件、2台交換機、4台主機、直連線

三、實驗內容

1.建立拓撲圖

2.配置主機：IP地址、子網掩碼、網關

3.配置交換機：配置STP生成樹，查看交換機狀態：網橋、端口的情況，通過更改交換機生成樹的優先級變化根交換機的角色

4.測試同一vlan下的2台PC能否互相ping通，不同vlan下的2台PC能否互相ping通

5. 當任意一條路徑出現故障的時候，STP 重新收斂後，剩下的那條線路能否承擔全部流量，繼續轉發

四、實驗步驟

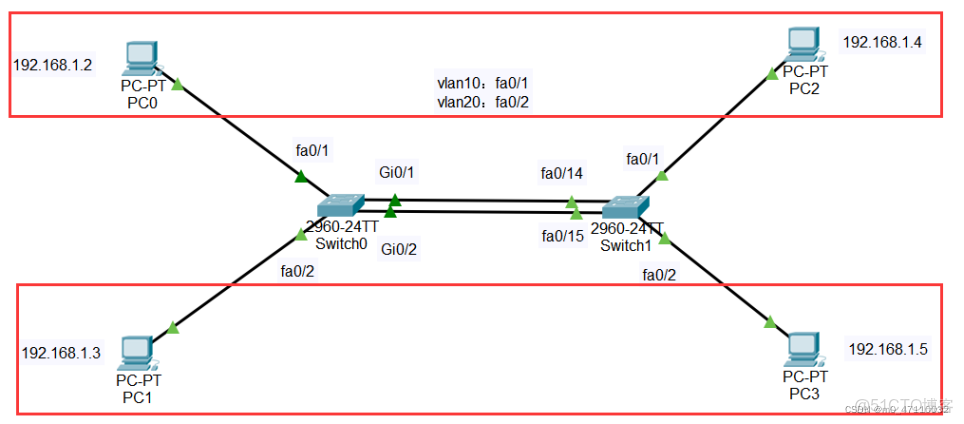

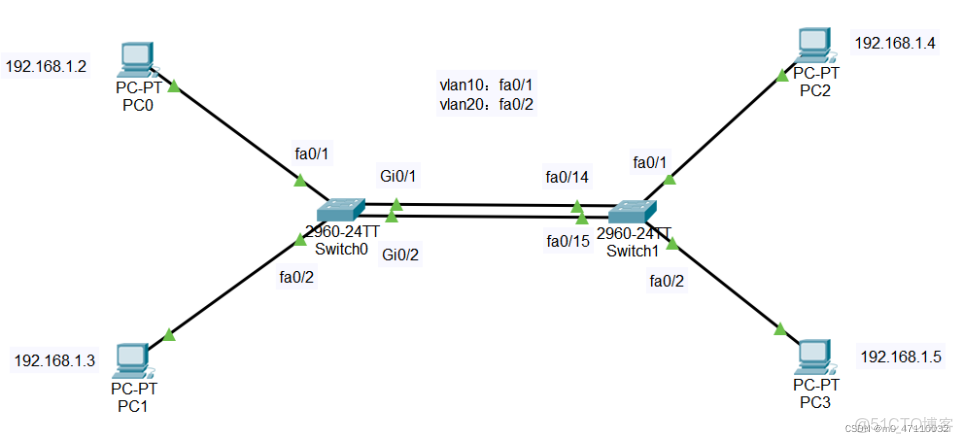

（一）拓撲圖

（二）配置ip、子網掩碼、網關

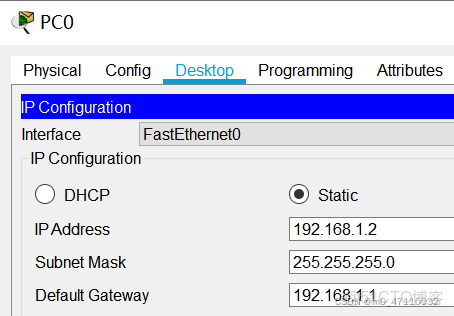

1.配置PC0

2.配置PC1

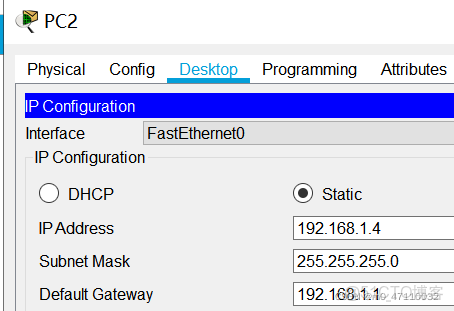

3.配置PC2

4.配置PC3

• 配置交換機Switch0

1. 更改主機名，修改 Brigde ID，重新選擇根網橋
2. 查看並檢驗STP（生成樹協議）配置
3. 查看生成樹是否開啓
4. 查看生成樹的詳細信息
5. 配置vlan

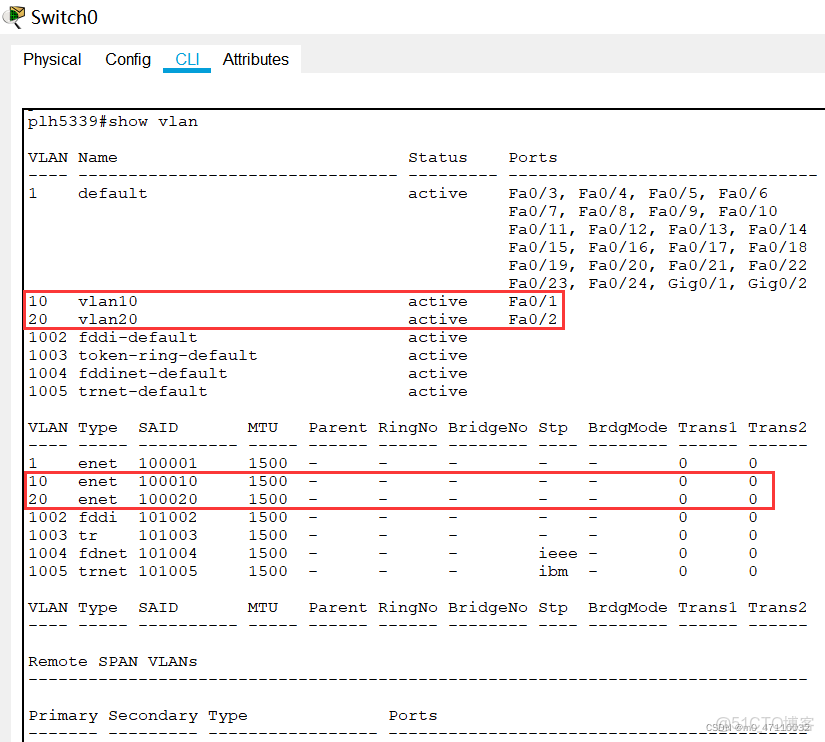

6. 查看vlan配置

• 配置交換機Switch1

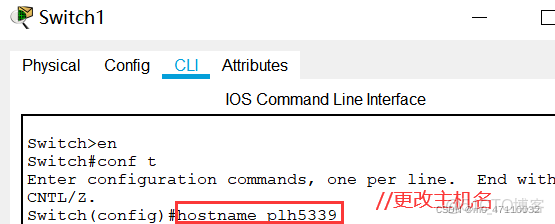

1.更改主機名

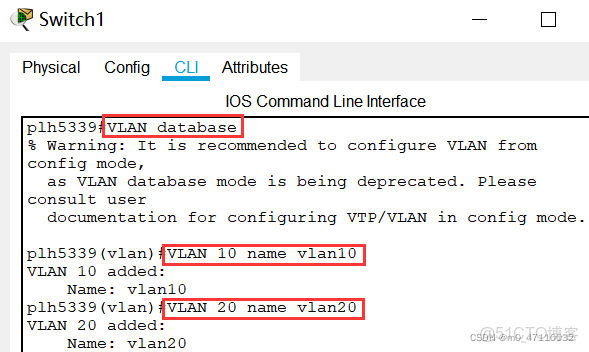

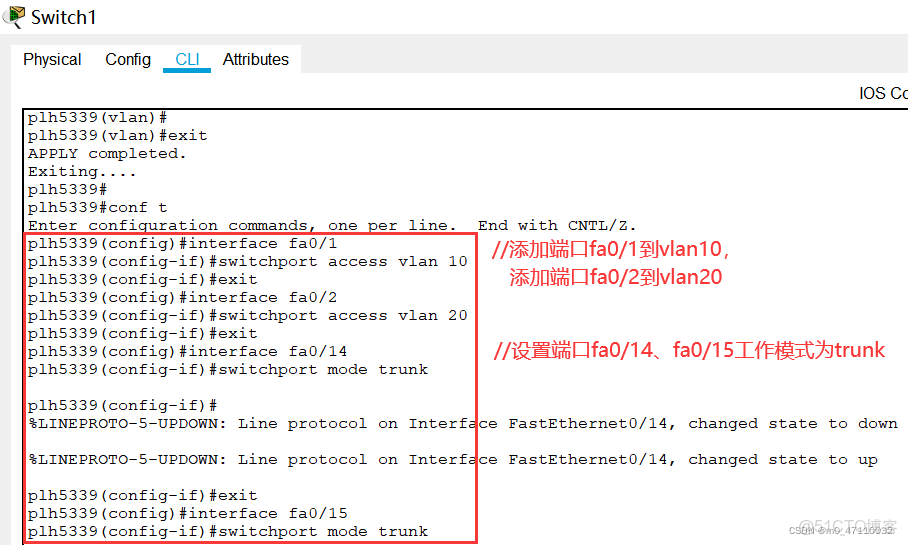

2.配置vlan

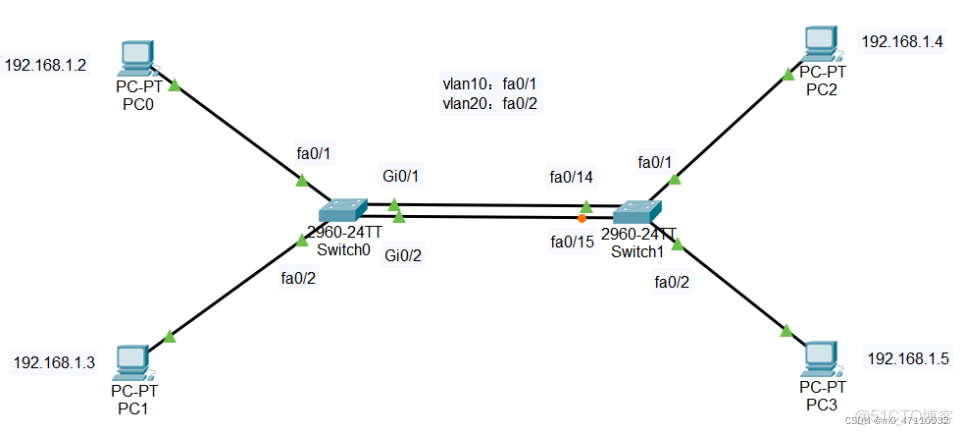

3.拓撲圖（兩台交換機處於轉發狀態）

• 負載均衡配置

1. 在Switch0中：配置vlan的根網橋

• 實驗結果

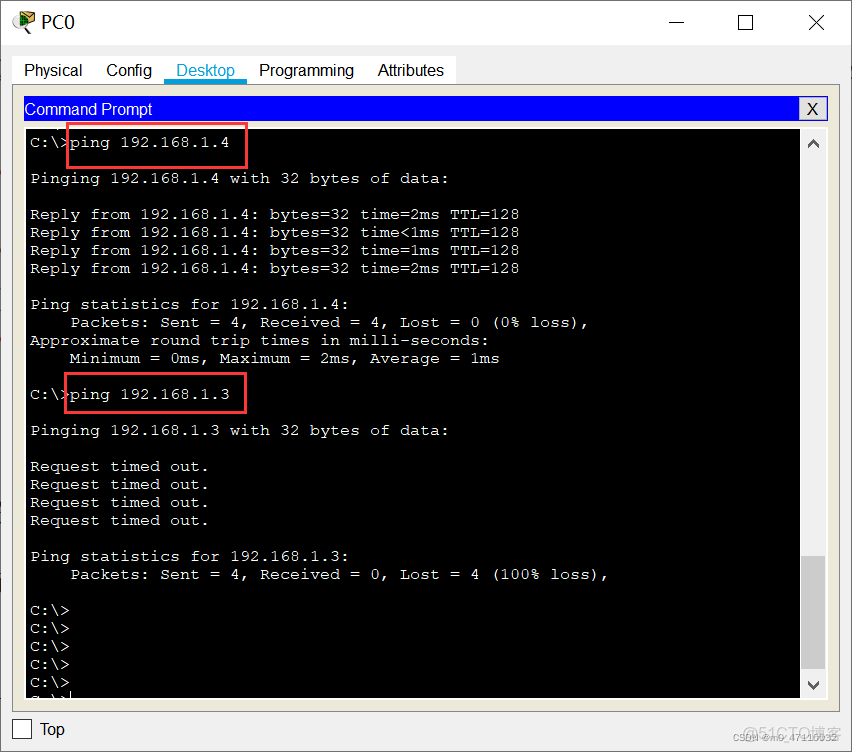

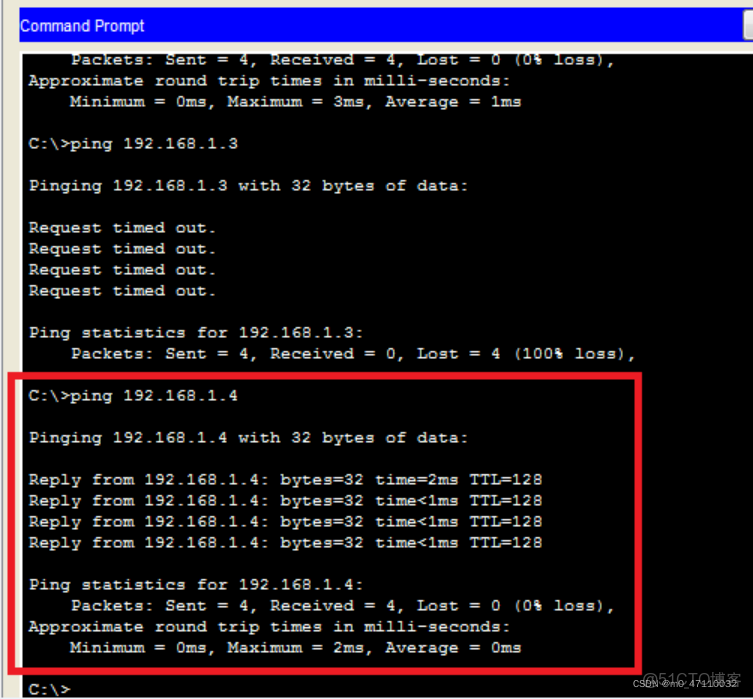

1. PC0 ping PC2，可以ping通；PC0 ping PC1，不可以ping通

1. 當Gi0/1、fa0/14出現故障時，STP 重新收斂，Gi0/2、fa0/15將承擔 VLAN10和VLAN20的全部流量

             PC0依舊能夠ping通PC2：

五、實驗總結

今天的實驗是配置生成樹協議，來實現VLAN 的負載均衡和冗餘備份，從中我學習到了：

1. 將兩台交換機都配置了生成樹協議後，再將兩台交換機連接起來；如果先連線再配置會造成廣播風暴，影響交換機的正常工作
2. 在默認情況下，STP 協議是啓用的；通過兩台交換機之間可傳送 BPDU 協議數據單元
3. 在交換機中的端口情況：FWD轉發狀態，BLK阻塞狀態
4. 從根交換機出發的端口都是指定端口，而與根交換機連接的其他交換機端口都是根端口
5. 我發現上述實驗和VLAN沒有任何聯繫，STP是單生成樹協議，與局域網內的所有共享交換機共享一棵生成樹，不能按照VLAN阻塞冗餘鏈路。如果將兩者結合，用MSTP方法實現，即多生成樹協議。
