把一個實體類型映射到多個表，官方叫法是 Entity splitting，這個稱呼有點難搞，要是翻譯為“實體拆分”或“拆分實體”，你第一感覺會不會認為是把一個表拆分為多個實體的意思。可它的含義是正好相反。為了避免大夥伴們產生誤解，老周直接叫它“一個實體映射到多個表”，雖然不言簡，但很意賅。

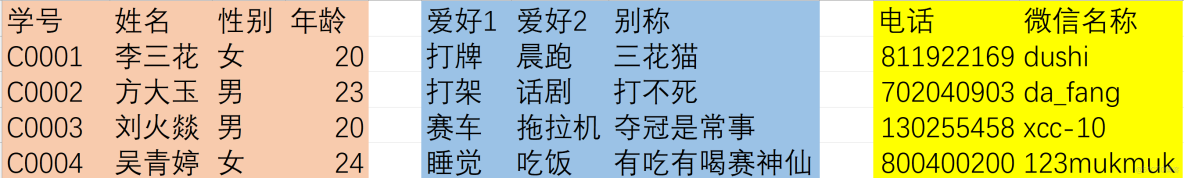

把一個實體類對應到數據庫中的多個表，本質上是啥呢？一對一，是不是？舉個例子，看圖。
恭喜你猜對了，正如上圖所示，假設老周收了幾個徒弟，上述三個表其實都是【學生】實體類拆開的。第一個表是學生的基礎信息，第二個表是補充信息，第三個表是學生的聯繫方式。第二、三個表中的行必須與第一個表中的行一一對應。

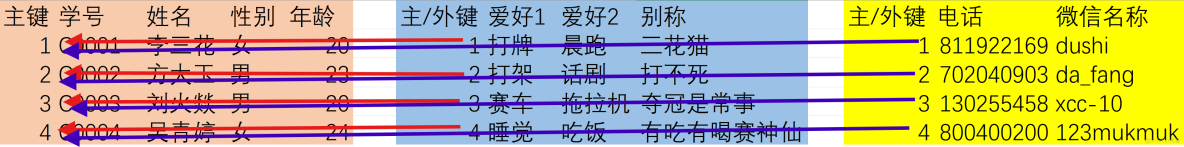

基於這樣的理解，咱們可以得出：第一個表有主鍵A，第二個表有個外鍵FA引用主鍵A，第三個表有個外鍵FB引用主鍵A。同時，考慮到第二、三個表中的數據是完全依賴第一個表的，所以，第二、三個表中可以把主鍵和外鍵設定為同一個列。説人話就是有一列既做當前表的主鍵，也做外鍵引用第一個表。這使得第二、三個表中每一條記錄的主鍵列的值必須與第一個表中的主鍵列相同。
下面咱們舉個例子説明一下。假設有這樣一個實體。
/// <summary>
/// 寵物
/// </summary>
public class Pet
{
/// <summary>
/// 主鍵
/// </summary>
public int PetId { get; set; }
/// <summary>
/// 暱稱
/// </summary>
public string NickName { get; set; } = "天外物種";
/// <summary>
/// 體重
/// </summary>
public float? Weight { get; set; }
/// <summary>
/// 體長
/// </summary>
public int? Length { get; set; }
/// <summary>
/// 毛色
/// </summary>
public string? Color { get; set; }
/// <summary>
/// 分類
/// </summary>
public string? Category { get; set; }
/// <summary>
/// 愛好
/// </summary>
public string[] Hobbies { get; set; } = [];
/// <summary>
/// 性格
/// </summary>
public string? Temperament { get; set; }
}於是我有個想法，把這個實體映射到一個表中好像太長，拆開為三個表多好。
1、基本信息。ID，名稱，寵物類別；
2、基礎特徵。毛色，體長體重等；
3、額外信息。愛好，性格等。
一、錯誤用法
腦細胞活躍的大夥伴們可能想到了怎麼做了，於是：
protected override void OnModelCreating(ModelBuilder modelBuilder)
{
modelBuilder.Entity<Pet>(entity =>
{
// 文本類型的配置一下長度，不然全是 MAX 也不划算
entity.Property(d => d.NickName).HasMaxLength(20);
entity.Property(d => d.Color).HasMaxLength(12);
entity.Property(d => d.Category).HasMaxLength(15);
entity.Property(d => d.Hobbies).HasMaxLength(100);
entity.Property(d => d.Temperament).HasMaxLength(30);
// 給主鍵命個名
entity.HasKey(d => d.PetId).HasName("PK_my_pet");
entity.ToTable("tb_pet", tb =>
{
tb.Property(x => x.PetId).HasColumnName("pet_id");
tb.Property(x => x.NickName).HasColumnName("name");
tb.Property(x => x.Category).HasColumnName("cate");
});
entity.ToTable("tb_pet_chars", tb =>
{
tb.Property(p => p.PetId).HasColumnName("_pid");
tb.Property(p => p.Weight).HasColumnName("weight");
tb.Property(p => p.Length).HasColumnName("len");
tb.Property(p => p.Color).HasColumnName("fur_color");
});
entity.ToTable("tb_pet_other", tb =>
{
tb.Property(x => x.PetId).HasColumnName("_pid");
tb.Property(x => x.Temperament).HasColumnName("tempera");
tb.Property(x => x.Hobbies).HasColumnName("hobbies");
});
// 配置外鍵
entity.HasOne<Pet>()
.WithOne()
.HasForeignKey<Pet>(p => p.PetId)
.HasConstraintName("FK_petid");
});

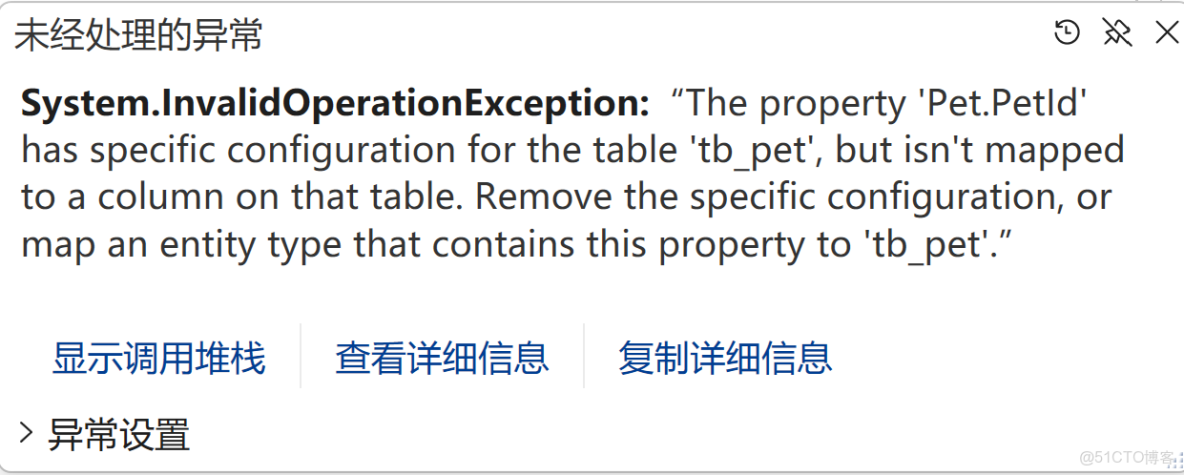

}映射了三個表，最後創建一個外鍵，指向主鍵——自己引用自己。代碼看着挺合理，但運行會報錯。
錯誤是在模型驗證過程中發生的，即驗證失敗。該異常是在 RelationalModelValidator 類的 ValidatePropertyOverrides 方法中拋出的，咱們進去看看源代碼。
protected virtual void ValidatePropertyOverrides(
IModel model,
IDiagnosticsLogger<DbLoggerCategory.Model.Validation> logger)
{
foreach (var entityType in model.GetEntityTypes())
{
foreach (var property in entityType.GetDeclaredProperties())
{
var storeObjectOverrides = RelationalPropertyOverrides.Get(property);
if (storeObjectOverrides == null)
{
continue;
}
foreach (var storeObjectOverride in storeObjectOverrides)
{
if (GetAllMappedStoreObjects(property, storeObjectOverride.StoreObject.StoreObjectType)
.Any(o => o == storeObjectOverride.StoreObject))
{
continue;
}
var storeObject = storeObjectOverride.StoreObject;
switch (storeObject.StoreObjectType)
{
case StoreObjectType.Table:
throw new InvalidOperationException(
RelationalStrings.TableOverrideMismatch(
entityType.DisplayName() + "." + property.Name,
storeObjectOverride.StoreObject.DisplayName()));
case StoreObjectType.View:
throw new InvalidOperationException(
RelationalStrings.ViewOverrideMismatch(
entityType.DisplayName() + "." + property.Name,
storeObjectOverride.StoreObject.DisplayName()));
case StoreObjectType.SqlQuery:
throw new InvalidOperationException(
RelationalStrings.SqlQueryOverrideMismatch(
entityType.DisplayName() + "." + property.Name,
storeObjectOverride.StoreObject.DisplayName()));
case StoreObjectType.Function:
throw new InvalidOperationException(
RelationalStrings.FunctionOverrideMismatch(
entityType.DisplayName() + "." + property.Name,
storeObjectOverride.StoreObject.DisplayName()));
case StoreObjectType.InsertStoredProcedure:
case StoreObjectType.DeleteStoredProcedure:
case StoreObjectType.UpdateStoredProcedure:
throw new InvalidOperationException(
RelationalStrings.StoredProcedureOverrideMismatch(
entityType.DisplayName() + "." + property.Name,
storeObjectOverride.StoreObject.DisplayName()));
default:
throw new NotSupportedException(storeObject.StoreObjectType.ToString());
}
}
}
}
}上面源代碼中高亮部分就是拋出異常的地方。有大夥伴會説：老周你這是瞎扯啊，把一個實體映射到多個表，在官方文檔上就有，只要看過文檔的都不會犯這個錯誤。老周為了介紹其背後的知識，所以故意虛構了這個故事嘛。
好了，咱們簡單説説原因。這裏有一個概念，叫做 Property Override。説人話就是實體屬性到數據列的映射可以存在覆蓋關係。通常，咱們通過 PropertyBuilder 配置的列名、列的數據類型等是調用擴展方法 HasColumnXXXXX，例如
modelBuilder.Entity<Pet>(entity =>
{
entity.Property(c => c.PetId).HasColumnName("pet_id");
……
});實際上它是在代表屬性的元數據上直接添加名為 Relational:ColumnName 的 Annotation（這個可以翻譯為“註釋”）。Annotations 本質上是一個以字符串為 key，以 object 為 value 的字典結構。EF Core 中許多元數據都是用 Annotation 的方式存儲的。再比如，你在 EntityTypeBuilder 上調用 ToTable 擴展方法，所配置的數據表名稱，是以 Relational:TableName 的Key存入 Annotation 字典中的。就像這樣
Model:
EntityType: Pet
Properties:
PetId (int) Required PK FK AfterSave:Throw ValueGenerated.OnAdd
Annotations:
Relational:ColumnName: pet_id
SqlServer:ValueGenerationStrategy: IdentityColumn
Category (string) MaxLength(15)
Annotations:
MaxLength: 15
SqlServer:ValueGenerationStrategy: None
Color (string) MaxLength(12)
Annotations:
MaxLength: 12
SqlServer:ValueGenerationStrategy: None
Hobbies (string[]) Required MaxLength(100) Element type: string Required
Annotations:
ElementType: Element type: string Required
MaxLength: 100
SqlServer:ValueGenerationStrategy: None
Length (int?)
Annotations:
SqlServer:ValueGenerationStrategy: None
NickName (string) Required MaxLength(20)
Annotations:
MaxLength: 20
SqlServer:ValueGenerationStrategy: None
Temperament (string) MaxLength(30)
Annotations:
MaxLength: 30
SqlServer:ValueGenerationStrategy: None
Weight (float?)
Annotations:
SqlServer:ValueGenerationStrategy: None
Keys:
PetId PK
Annotations:
Relational:Name: PK_my_pet
Foreign keys:
Pet {'PetId'} -> Pet {'PetId'} Unique Required Cascade
Annotations:
Relational:Name: FK_petid
Annotations:
Relational:FunctionName:
Relational:Schema:
Relational:SqlQuery:
Relational:TableName: Pet
Relational:ViewName:
Relational:ViewSchema:
Annotations:
ProductVersion: 10.0.1
Relational:MaxIdentifierLength: 128
SqlServer:ValueGenerationStrategy: IdentityColumn但是，在 ToTable 方法調用時，如果使用 TableBuilder 的 HasColumnName 方法所配置的列名，並不是保存到 key 為 Relational:ColumnName 的 Annotation 字典中的。咱們不妨驗證一下。
protected override void OnModelCreating(ModelBuilder modelBuilder)
{
modelBuilder.Entity<Pet>(entity =>
{
……
entity.ToTable("tb_pet", tb =>
{
tb.Property(x => x.PetId).HasColumnName("pet_id");
tb.Property(x => x.NickName).HasColumnName("name");
tb.Property(x => x.Category).HasColumnName("cate");
});
……
}
/*--------------------------------------------------------------------------------*/
using TestContext context = new();
// 獲得設計時模型
IDesignTimeModel dsmodelsvc = context.GetService<IDesignTimeModel>();
IModel dsmodel = dsmodelsvc.Model;
// 枚舉出每個實體，每個實體的屬性中的 Annotations
foreach(var entity in dsmodel.GetEntityTypes())
{
Console.WriteLine($"實體：{entity.DisplayName()}");
foreach(var prop in entity.GetProperties())
{
Console.WriteLine($" {prop.Name}的註釋：");
foreach(var anno in prop.GetAnnotations())
{
Console.WriteLine($" {anno.Name}= {anno.Value}");
}
}
}運行的結果如下：
實體：Pet
PetId的註釋：
Relational:ColumnName= pet_id
Relational:RelationalOverrides= Microsoft.EntityFrameworkCore.Metadata.StoreObjectDictionary`1[Microsoft.EntityFrameworkCore.Metadata.Internal.RelationalPropertyOverrides]
SqlServer:ValueGenerationStrategy= IdentityColumn
Category的註釋：
MaxLength= 15
Relational:RelationalOverrides= Microsoft.EntityFrameworkCore.Metadata.StoreObjectDictionary`1[Microsoft.EntityFrameworkCore.Metadata.Internal.RelationalPropertyOverrides]
Color的註釋：
MaxLength= 12
Hobbies的註釋：
ElementType= Element type: string Required
MaxLength= 100
ValueConverter=
ValueConverterType=
…………有沒有發現多了個 Key 為 Relational:RelationalOverrides 的註釋項？而且它是個 StoreObjectDictionary 類型的字典。它的聲明如下：
public class StoreObjectDictionary<T> : Microsoft.EntityFrameworkCore.Metadata.IReadOnlyStoreObjectDictionary<T> where T : class在這裏，T 是 RelationalPropertyOverrides 類，這個類在用途上不對外公開（位於 Microsoft.EntityFrameworkCore.Metadata.Internal 命名空間），看命名空間就知道這貨是和元數據有關的。其中，這個類公開了 SetColumnName 方法，設置的列名存放在 _columnName 字段中。
1、調用 EntityTypeBuilder 的 ToTable 擴展方法時，可得到 TableBuilder；
2、從 TableBuilder 的 Property 方法返回得到一個 ColumnBuilder 對象；
3、調用 ColumnBuilder 對象的 HasColumnName 方法，這個方法調用了上面 RelationalPropertyOverrides 類的 SetColumnName 方法。
所以，你每調用一次 ToTable 方法，並用 TableBuilder 對象配置一次列名，那麼 StoreObjectDictionary 字典裏就會多一個 RelationalPropertyOverrides 元素。
咱們繼續實驗，把前面的代碼改一下，專門打印 RelationalOverrides 註釋的內容。
#pragma warning disable EF1001
namespace WTF;
internal class Program
{
static void Main(string[] args)
{
using TestContext context = new();
// 獲得設計時模型
IDesignTimeModel dsmodelsvc = context.GetService<IDesignTimeModel>();
IModel dsmodel = dsmodelsvc.Model;
// 枚舉出每個實體
foreach(var entity in dsmodel.GetEntityTypes())
{
Console.WriteLine($"實體：{entity.DisplayName()}");
foreach(var prop in entity.GetProperties())
{
var anno = prop.FindAnnotation(RelationalAnnotationNames.RelationalOverrides);
var dics = anno?.Value as StoreObjectDictionary<RelationalPropertyOverrides>;
if(dics != null)
{
foreach(var item in dics.GetValues())
{
Console.WriteLine($" {item.DebugView.LongView}");
}
}
}
}
}
}先用 FindAnnotation 方法查找出各個屬性中的 RelationalOverrides 註釋，然後把註釋的值轉換為 StoreObjectDictionary<RelationalPropertyOverrides> 字典，最後枚舉字典中的項。
運行結果如下：
實體：Pet
Override: tb_pet ColumnName: pet_id
Override: tb_pet ColumnName: cate
Override: tb_pet ColumnName: name如果調用 ToTable 方法映射三個表，RelationalOverrides 字典中的項就會增加。由於模型驗證會導致異常，咱們寫一個驗證服務類，暫時忽略掉對屬性覆蓋的驗證。
public class MyModelValidator : RelationalModelValidator
{
// 構造函數的參數不用管，往基類傳就是了，它是靠依賴注入取值的
public MyModelValidator(
ModelValidatorDependencies dependencies,
RelationalModelValidatorDependencies relationalDependencies)
: base(dependencies, relationalDependencies)
{
}
// 重寫需要忽略的成員
protected override void ValidatePropertyOverrides(IModel model, IDiagnosticsLogger<DbLoggerCategory.Model.Validation> logger)
{
// 直接返回，不執行基類的代碼
return;
//base.ValidatePropertyOverrides(model, logger);
}
}然後在數據庫上下文類的 OnConfiguring 方法中替換默認服務。
protected override void OnConfiguring(DbContextOptionsBuilder optionsBuilder)
{
optionsBuilder.UseSqlServer("server=...")
.ReplaceService<IModelValidator, MyModelValidator>();
}在實際開發中可不要這麼幹，這樣容易破壞原有的驗證邏輯。
這時候我們讓 Pet 實體映射成三個表。
entity.ToTable("tb_pet", tb =>
{
tb.Property(x => x.PetId).HasColumnName("pet_id");
tb.Property(x => x.NickName).HasColumnName("name");
tb.Property(x => x.Category).HasColumnName("cate");
});
entity.ToTable("tb_pet_chars", tb =>
{
tb.Property(p => p.PetId).HasColumnName("_pid");
tb.Property(p => p.Weight).HasColumnName("weight");
tb.Property(p => p.Length).HasColumnName("len");
tb.Property(p => p.Color).HasColumnName("fur_color");
});
entity.ToTable("tb_pet_other", tb =>
{
tb.Property(x => x.PetId).HasColumnName("_pid");
tb.Property(x => x.Temperament).HasColumnName("tempera");
tb.Property(x => x.Hobbies).HasColumnName("hobbies");
});最後輸出的 RelationalOverrides 如下：
實體：Pet
Override: tb_pet ColumnName: pet_id
Override: tb_pet_chars ColumnName: _pid
Override: tb_pet_other ColumnName: _pid
Override: tb_pet ColumnName: cate
Override: tb_pet_chars ColumnName: fur_color
Override: tb_pet_other ColumnName: hobbies
Override: tb_pet_chars ColumnName: len
Override: tb_pet ColumnName: name
Override: tb_pet_other ColumnName: tempera
Override: tb_pet_chars ColumnName: weight這東西有點複雜，不知道各位看懂了沒有。其實就是你調用 ToTable 方法時，如果用 TableBuilder.Property(...).HasColumnName(...) 等方法配置一次，就會在 Overrides 字典裏添加一條記錄。但是，這個覆蓋只針對屬性和列之間的映射，而不針對表的。啥意思呢，咱們繼補充一下代碼，打印出實體中 TableName 註釋的值。
static void Main(string[] args)
{
using TestContext context = new();
// 獲得設計時模型
IDesignTimeModel dsmodelsvc = context.GetService<IDesignTimeModel>();
IModel dsmodel = dsmodelsvc.Model;
// 枚舉出每個實體，每個實體的屬性中的 Annotations
foreach (var entity in dsmodel.GetEntityTypes())
{
var tbName = entity.FindAnnotation(RelationalAnnotationNames.TableName)?.Value as string;
Console.Write($"實體：{entity.DisplayName()}");
if (tbName is not (null or { Length: 0 }))
{
Console.Write(" 表名：{0}\n", tbName);
}
else
{
Console.Write("\n");
}
……
}
|這裏其實可以直接調用 GetTableName 方法獲取表名的： entity.GetTableName()。
運行後輸出的內容如下：
實體：Pet 表名：tb_pet_other
Override: tb_pet ColumnName: pet_id
Override: tb_pet_chars ColumnName: _pid
Override: tb_pet_other ColumnName: _pid
Override: tb_pet ColumnName: cate
Override: tb_pet_chars ColumnName: fur_color
Override: tb_pet_other ColumnName: hobbies
Override: tb_pet_chars ColumnName: len
Override: tb_pet ColumnName: name
Override: tb_pet_other ColumnName: tempera
Override: tb_pet_chars ColumnName: weight咱們設置表名的順序是 tb_pet -> tb_chars -> tb_other。而保存表名的就只有一個 Relational:TableName 的 key。也就是説，不管你調用多少次 ToTable 方法，不管你設置了多少個表名，Relational:TableName 鍵所對應的表名只能是一個——最後設置的那個，因為後面設置的值把舊值替換了。
這個東西不太好講述，可能老周也講得不清楚，所以有必總結一下，這個試驗到底驗證了什麼。
1、ToTable 擴展方法設置的表名存到實體的 Relational:TableName 註釋中，永遠只保留最後設置的表名。
2、TableBuilder 所設置的列名，沒有用 Relational:ColumnName 註釋去保存，而是新加了一個 Relational:RelationalOverrids 註釋，然後以字典形式存儲所有覆蓋內容，要注意的是，覆蓋行為是基於屬性，而不是實體的。比如上面例子中的 PetId 屬性，它的第一個配置是映射到 tb_pet 表的 pet_id 列；第二個是映射到 tb_chars 表的 _pid 列；第三個是映射到 tb_other 表的 _pid 列。
那麼，什麼情況下會直接用 Relational:ColumnName 註釋存儲屬性與列的映射呢？答案是調用 PropertyBuilder 的 HasColumnName 方法。就像這樣：
modelBuilder.Entity<Pet>(entity =>
{
entity.Property(c => c.PetId).HasColumnName("pet_id");
……
}可見，這兩處的 HasColumnName 方法是完全不一樣的，再重複一遍，因為這個怕大夥伴們不好理解，老周只好多點F話。
1、PropertyBuilder.HasColumnName（通過 EntityTypeBuilder.Property(...)）直接在屬性元數據中寫入 Relational:ColumnName 註釋。因此，這個 HasColumnName 不管調用多少次，保留都是最後一個設置的值，和 TableName 一樣。
2、ColumnBuilder.HasColumnName（通過 ToTable => TableBuilder.Property(...)）是在屬性元數據上寫入 Relational:RelationalOverrides 註釋，並且其值是字典集合，你每調用一次 ToTable 它就會往集合裏增加一個子項，即屬性的列配置可以被覆蓋很多次。
到了這裏，有大夥伴可能有點悟了，這樣不合理啊，實體與表之間的映射應該是唯一的。正是，所以我們開頭那個示例就報錯了啊，模型驗證失敗了呢。老周之所以繞了個大圈，現在才解釋為啥拋異常，是擔心大夥伴們看不懂，只好先説一下原理。我們現在回過頭，看看 ValidatePropertyOverrides 方法的源代碼。
protected virtual void ValidatePropertyOverrides(
IModel model,
IDiagnosticsLogger<DbLoggerCategory.Model.Validation> logger)
{
// 逐個實體檢查
foreach (var entityType in model.GetEntityTypes())
{
// 實體中逐個屬性檢查
foreach (var property in entityType.GetDeclaredProperties())
{
// 這一行其實是返回 Relational:RelationalOverrides 註釋的內容（字典）
// 集合中所有 Override 對象
var storeObjectOverrides = RelationalPropertyOverrides.Get(property);
if (storeObjectOverrides == null)
{
continue; // 如果沒有，説明列的配置沒有被覆蓋
}
// 遍歷所有的覆蓋配置
foreach (var storeObjectOverride in storeObjectOverrides)
{
// 這裏實際上是根據當前屬性，找到包含這個屬性的實體
// 再根據這個實體，得到它映射的表名，這裏讀的是 Relational:TableName 註釋
// 而現在我們用了三個 ToTable 方法，導致實體映射的表名是 tb_other
// 而 Overrides 集合中，這個屬性可能對應了 tb_pet 表或 tb_chars 表
// Any(o => o == storeObjectOverride.StoreObject) 方法的調用就是用來比較 Overrides 中的表名和 TableName 註釋中的表名是否相同
if (GetAllMappedStoreObjects(property, storeObjectOverride.StoreObject.StoreObjectType)
.Any(o => o == storeObjectOverride.StoreObject))
{
continue; // 如果存在任意一條是相同的，説明表名一致，就不會報錯
}
// 代碼走到這裏，就説明上面的驗證失敗了，兩處表名不一致
// StoreObjectType 只是表明出錯的映射是面向數據表，還是表值函數，還是存儲過程
var storeObject = storeObjectOverride.StoreObject;
switch (storeObject.StoreObjectType)
{
case StoreObjectType.Table:
// 示例程序報錯的就是這裏
throw new InvalidOperationException(
RelationalStrings.TableOverrideMismatch(
entityType.DisplayName() + "." + property.Name,
storeObjectOverride.StoreObject.DisplayName()));
case StoreObjectType.View:
throw new InvalidOperationException(
RelationalStrings.ViewOverrideMismatch(
entityType.DisplayName() + "." + property.Name,
storeObjectOverride.StoreObject.DisplayName()));
……
}
}
}
}
}我們再看看前面實驗代碼輸出的 overrides 列表。
實體：Pet 表名：Relational:TableName = tb_pet_other
Override: tb_pet ColumnName: pet_id
Override: tb_pet_chars ColumnName: _pid
Override: tb_pet_other ColumnName: _pid
Override: tb_pet ColumnName: cate
Override: tb_pet_chars ColumnName: fur_color
Override: tb_pet_other ColumnName: hobbies
Override: tb_pet_chars ColumnName: len
Override: tb_pet ColumnName: name
Override: tb_pet_other ColumnName: tempera
Override: tb_pet_chars ColumnName: weight根據源代碼，首先是枚舉實體，這裏只有一個 Pet，然後枚舉屬性，那第一個就是 PetId 屬性，接着枚舉 PetId 屬性的 Overrides，有三個：
1、映射 tb_pet 表的 pet_id 列；
2、映射 tb_chars 表的 _pid 列；
3、映射 tb_other 表的 _pid 列。
但是，GetAllMappedStoreObjects 方法是根據屬性來創建 StoreObjectIdentifier 列表的，在本例中，這個 Identifire 就是 tb_other，這個 foreach 循環的意思就是所有 Override 的屬性的表名都必須是 tb_other，如果有一個不是，就拋異常。foreach 循環第一個配置的是 tb_pet 表與 pet_id 列，然而現在的表名是 tb_other，所以，第一輪就匹配失敗了，就 throw 了。
這樣就保證了一個實體只能 Map 一個表。
二、正確用法
那麼，EF Core 用什麼辦法把一個實體分散到多個表的？它很狡猾，一方面堅持一實體 Map 一表的原則，另一方面，它又提供一個叫“分片”（Fragment）的概念。實體映射的主表存儲在 RelationalOverrides 註釋中，而將其餘分表存儲在名為 Relational:MappingFragments 的註釋中，同理，它也是一個字典集合—— StoreObjectDictionary<EntityTypeMappingFragment>。一個分片由 EntityTypeMappingFragment 類表示，對外暴露三個接口：IEntityTypeMappingFragment、IMutableEntityTypeMappingFragment 和 IConventionEntityTypeMappingFragment。即
public class EntityTypeMappingFragment :
ConventionAnnotatable,
IEntityTypeMappingFragment,
IMutableEntityTypeMappingFragment,
IConventionEntityTypeMappingFragment
{
……
}配置分片表調用的是 SplitToTable 擴展方法。和 TableBuilder 一樣，屬性與列的映射可以覆蓋，並保存到 RelationalOverrides 註釋中，只不過多了個 MappingFragments 註釋。但多了這個分片，在模型驗證時就不同了，GetAllMappedStoreObjects 方法中會循環遍歷 Fragments 集合，並返回集合中所有表名。
if (property.IsPrimaryKey()) // 對於主鍵
{
// 這個是對非分片的表
var declaringStoreObject = StoreObjectIdentifier.Create(property.DeclaringType, storeObjectType);
if (declaringStoreObject != null)
{
yield return declaringStoreObject.Value;
}
// 表值函數，或數據來源於 SQL 查詢，終止
if (storeObjectType is StoreObjectType.Function or StoreObjectType.SqlQuery)
{
yield break;
}
// 這裏就針對分片，分片集合中所有表名都返回
foreach (var fragment in property.DeclaringType.GetMappingFragments(storeObjectType))
{
yield return fragment.StoreObject;
}
// 當前實體的派生類也要返回（TPT 或 TPC 映射方式）
// 如果是 TPH 映射，基類子類都存放在一個表中，只返回一個
if (property.DeclaringType is IReadOnlyEntityType entityType)
{
foreach (var containingType in entityType.GetDerivedTypes())
{
var storeObject = StoreObjectIdentifier.Create(containingType, storeObjectType);
if (storeObject != null)
{
yield return storeObject.Value;
// TPH 映射就是基類實體和它的派生類全存放在一個表中，並用一個專用列來標識類型，所以它不再需要返回其他表名，故中止
if (mappingStrategy == RelationalAnnotationNames.TphMappingStrategy)
{
yield break;
}
}
}
}
}
else // 對於非主鍵
{
// 獲取當前屬性中 TableName 註釋所配置的表名，或默認表名
var declaringStoreObject = StoreObjectIdentifier.Create(property.DeclaringType, storeObjectType);
// 表值函數和SQL查詢的結果不需要多個表
if (storeObjectType is StoreObjectType.Function or StoreObjectType.SqlQuery)
{
if (declaringStoreObject != null)
{
yield return declaringStoreObject.Value;
}
yield break;
}
if (declaringStoreObject != null)
{
// 枚舉所有分片
var fragments = property.DeclaringType.GetMappingFragments(storeObjectType).ToList();
if (fragments.Count > 0)
{
// 只要 Overrides 中的任意一列與分片中的表名匹配，都返回
var overrides = RelationalPropertyOverrides.Find(property, declaringStoreObject.Value);
if (overrides != null)
{
yield return declaringStoreObject.Value;
}
foreach (var fragment in fragments)
{
overrides = RelationalPropertyOverrides.Find(property, fragment.StoreObject);
if (overrides != null)
{
yield return fragment.StoreObject;
}
}
yield break;
}
// 要是沒有配置分片，説明只映射一個表，返回它
yield return declaringStoreObject.Value;
if (mappingStrategy != RelationalAnnotationNames.TpcMappingStrategy)
{
yield break;
}
}
if (property.DeclaringType is not IReadOnlyEntityType entityType)
{
yield break;
}
// 對於當前實體的派生類
// 1、如果是TPH映射模式，那麼全程只用一個表，所以只返回一個就夠了
// 2、TPC模式即每個派生類都要有一個表，所以全部返回
var tableFound = false;
var queue = new Queue<IReadOnlyEntityType>();
queue.Enqueue(entityType);
while (queue.Count > 0 && !tableFound)
{
// 枚舉直接派生類，不含間接子類
// TPC模式下，當前實體可能是抽象類
foreach (var containingType in queue.Dequeue().GetDirectlyDerivedTypes())
{
// 獲取派生類實體配置的表名
var storeObject = StoreObjectIdentifier.Create(containingType, storeObjectType);
if (storeObject != null)
{
yield return storeObject.Value; // 至少返回一個
tableFound = true;
// TPH 映射模式下只需要一個表就行了，所以 break
if (mappingStrategy == RelationalAnnotationNames.TphMappingStrategy)
{
yield break;
}
}
// 如果是 TPC 模式且找不到被映射的表，此時 containingType 可能是抽象類
// 把抽象類扔回隊列中，下一輪循環繼續擼它的派生類
if (!tableFound
|| mappingStrategy == RelationalAnnotationNames.TpcMappingStrategy)
{
queue.Enqueue(containingType);
}
}
}
}經過這麼一處理，在 ValidatePropertyOverrides 方法中，只要任意一個 Override 的列的表名和分片中的表名匹配，就驗證成功。這麼一搞，就做到了一個實體可以 Map 多個表了。
於是，數據庫上下文類裏面，OnModelCreating 方法的代碼你應該知道怎麼改了吧。
modelBuilder.Entity<Pet>(entity =>
{
entity.Property(c => c.PetId).HasColumnName("pet_id");
// 文本類型的配置一下長度，不然全是 MAX 也不划算
entity.Property(d => d.NickName).HasMaxLength(20);
entity.Property(d => d.Color).HasMaxLength(12);
entity.Property(d => d.Category).HasMaxLength(15);
entity.Property(d => d.Hobbies).HasMaxLength(100);
entity.Property(d => d.Temperament).HasMaxLength(30);
// 給主鍵命個名
entity.HasKey(d => d.PetId).HasName("PK_my_pet");
// 第一個表是主表，配置不變
entity.ToTable("tb_pet", tb =>
{
tb.Property(x => x.PetId).HasColumnName("pet_id");
tb.Property(x => x.NickName).HasColumnName("name");
tb.Property(x => x.Category).HasColumnName("cate");
});
// 第二個表
entity.SplitToTable("tb_pet_chars", tb =>
{
tb.Property(p => p.PetId).HasColumnName("_pid");
tb.Property(p => p.Weight).HasColumnName("weight");
tb.Property(p => p.Length).HasColumnName("len");
tb.Property(p => p.Color).HasColumnName("fur_color");
});
// 第三個表
entity.SplitToTable("tb_pet_other", tb =>
{
tb.Property(x => x.PetId).HasColumnName("_pid");
tb.Property(x => x.Temperament).HasColumnName("tempera");
tb.Property(x => x.Hobbies).HasColumnName("hobbies");
});
// 配置外鍵
entity.HasOne<Pet>()
.WithOne()
.HasForeignKey<Pet>(p => p.PetId)
.HasConstraintName("FK_petid");
});第一個表是主表，ToTable 保持不變；第二、三個表調用 SplitToTable 方法，列映射不需要改。
現在，把前面咱們替換的 IModelValidator 接口還原。在 OnConfiguring 方法中刪除 ReplaceService 方法的調用。
protected override void OnConfiguring(DbContextOptionsBuilder optionsBuilder)
{
optionsBuilder.UseSqlServer("server=...");
//.ReplaceService<IModelValidator, MyModelValidator>();
}重新運行示例，現在不會報錯了。也可以用以下代碼打印一下各個分片的信息。
internal class Program
{
static void Main(string[] args)
{
using TestContext context = new();
// 獲得設計時模型
IDesignTimeModel dsmodelsvc = context.GetService<IDesignTimeModel>();
IModel dsmodel = dsmodelsvc.Model;
// 枚舉出每個實體，每個實體的屬性中的 Annotations
foreach (var entity in dsmodel.GetEntityTypes())
{
// 獲取表名也可以不用查找 TableName 註釋，直接用 GetTableName 方法即可
var tbName = entity.GetTableName();
Console.Write($"實體：{entity.DisplayName()}");
if (tbName is not (null or { Length: 0 }))
{
Console.Write(" 表名：{0}\n", tbName);
}
else
{
Console.Write("\n");
}
foreach (var prop in entity.GetProperties())
{
// 打印 overrides 的更簡單方法，不用查找 RelationalOverrides 註釋
var overrides = prop.GetOverrides();
foreach(var ovr in overrides)
{
Console.WriteLine($" {ovr.ToDebugString()}");
}
}
// 打印分片
Console.WriteLine("\n 分片：");
foreach(var fragment in entity.GetMappingFragments())
{
Console.WriteLine($" {fragment.ToDebugString()}");
}
}
}
}由於 EF 有相關的擴展方法，其實咱們不需要去手動查找註釋的，如 GetTableName 方法獲取表名，GetOverrides 方法獲屬性的覆蓋配置，GetMappingFragments 方法獲取分片列表。
再次運行示例，結果如下：
實體：Pet 表名：tb_pet
Override: tb_pet ColumnName: pet_id
Override: tb_pet_chars ColumnName: _pid
Override: tb_pet_other ColumnName: _pid
Override: tb_pet ColumnName: cate
Override: tb_pet_chars ColumnName: fur_color
Override: tb_pet_other ColumnName: hobbies
Override: tb_pet_chars ColumnName: len
Override: tb_pet ColumnName: name
Override: tb_pet_other ColumnName: tempera
Override: tb_pet_chars ColumnName: weight
分片：
Fragment: tb_pet_chars
Fragment: tb_pet_other咱們不妨獲取一下創建數據表的 SQL 語句，檢查一下是否正確。在 Main 方法結束之前放入以下代碼。
string sql = context.Database.GenerateCreateScript();
Console.WriteLine("\n\n創建數據表SQL：\n{0}", sql);生成的 SQL 語句如下：
CREATE TABLE [tb_pet] (
[pet_id] int NOT NULL IDENTITY,
[name] nvarchar(20) NOT NULL,
[cate] nvarchar(15) NULL,
CONSTRAINT [PK_my_pet] PRIMARY KEY ([pet_id])
);
GO
CREATE TABLE [tb_pet_chars] (
[_pid] int NOT NULL,
[weight] real NULL,
[len] int NULL,
[fur_color] nvarchar(12) NULL,
CONSTRAINT [PK_my_pet] PRIMARY KEY ([_pid]),
CONSTRAINT [FK_petid] FOREIGN KEY ([_pid]) REFERENCES [tb_pet] ([pet_id]) ON DELETE CASCADE
);
GO
CREATE TABLE [tb_pet_other] (
[_pid] int NOT NULL,
[hobbies] nvarchar(100) NOT NULL,
[tempera] nvarchar(30) NULL,
CONSTRAINT [PK_my_pet] PRIMARY KEY ([_pid]),
CONSTRAINT [FK_petid] FOREIGN KEY ([_pid]) REFERENCES [tb_pet] ([pet_id]) ON DELETE CASCADE
);
GO所有表的主鍵名稱都統一為咱們所配置的 PK_my_pet。只有主表 tb_pet 的主鍵使用 IDENTITY 生成標識，其他的分表不使用自動生成，而是與主表相同的主鍵值。同時，分表都有一個外鍵 FK_petid，引用主表的主鍵。這個外鍵對應的列同時也是當前分表的主鍵。
這樣可以保證在數據操作中，三個表的狀態能保持一致。
好了，今天就聊到這兒了。這次的內容有點複雜，可能不太好懂，老周也沒法保證能講明白。如果弄不懂也不要緊，會用 SplitToTable 來拆表就行。
