開源之夏經驗分享｜MOSN 社區韋鑫：做自己認為很酷的事

文|韋鑫

計算機科學與技術學院

HTNN 社區貢獻者

就讀於南京航空航天大學，是計算機科學與技術學院研三的同學，研究方向是分佈式系統。

本文 3756​ 字，預計閲讀 7 分鐘 ​

今天 SOFAStack 邀請到了開源之夏 2024 MOSN 社區的中選學生韋鑫同學！在本項目中，他負責將 Sentinel-golang 流量控制能力集成進 MoE （MOSN on Envoy） 態。希望他分享的這段經歷，能讓更多人瞭解到 MOSN 開源社區，感受開源的魅力～

​項目鏈接​：https://github.com/mosn/htnn/tree/main/plugins/plugins/sentinel

項目信息

​項目名稱​：將 Sentinel-golang 流量控制能力集成進 MoE​（MOSN on Envoy）​生態

​項目導師​：付建豪

​項目描述​：MoE​（MOSN on Envoy）​融合了 MOSN 和 Envoy 生態，打造高性能、高擴展性的數據平面，MOSN 技術團隊已經把 MoE 技術貢獻到 Envoy 上游，可直接使用 Envoy 最新版本來開發。通過 MoE 技術可以使用全功能的 Golang 編程語言來編寫 Envoy 插件，極大提高了業務插件的開發效率。

本次使用 MoE 技術把 Sentinel-golang 項目和 Envoy 相融合，把 Sentinel 生態引入到 MoE 生態中。

項目實現思路

概述

在完成該項目前，HTNN 社區已經提供了limit_count_redis ，limit_req ，local_ratelimit 等限流插件。通過引入 Sentinel-golang，我們可以為用户提供更多的限流選擇、提升限流能力。

方案

當前在 Sentinel-golang 中，擁有以下流量治理能力：

  • 流量控制​（Flow）​：通過配置具體規則，對請求流量進行限制；
  • 熱點參數流控​（HotSpot）​：統計某些熱點數據中訪問頻次最高的 Top K 數據，並對其訪問進行限制；
  • 熔斷降級​（CircuitBreaker）​：當系統異常情況發生時，可以自動熔斷系統，保證系統的可用性；
  • 併發隔離控制​（Isolation）​：控制對資源訪問的最大併發數，避免因為資源的異常導致協程耗盡；
  • 系統自適應保護​（System）​：在系統負載高峯期間，可以限制請求流量，避免系統資源耗盡。

然而經過理論分析與實踐得出，以下流控治理能力在本項目插件中並不適用：

  • Flow 中的基於內存使用水位的流控能力 （Low/HighMemUsageThreshold、MemLow/HighWaterMarkBytes) ，因為它獲取到的水位是流控插件，也就是網關的內存信息，並不是後端服務的內存使用情況，因此不符合預期；
  • Isolation，插件的 Filter 生命週期為一次請求-響應​ （如 DecodeHeaders、Onlog 階段均為單一協程），不需考慮多協程 （goroutine）​的情況，因此不符合預期；
  • System，與 Flow 的內存水位一樣，它獲取到的系統負載信息是網關的，而不是後端服務的，因此也不符合預期。

因此最終項目實踐裁切掉了一部分插件無需實現的 Sentinel-golang 的流控能力，分別實現了 Flow （部分）、HotSpot、CircuitBreaker 流控能力。

插件處理流程

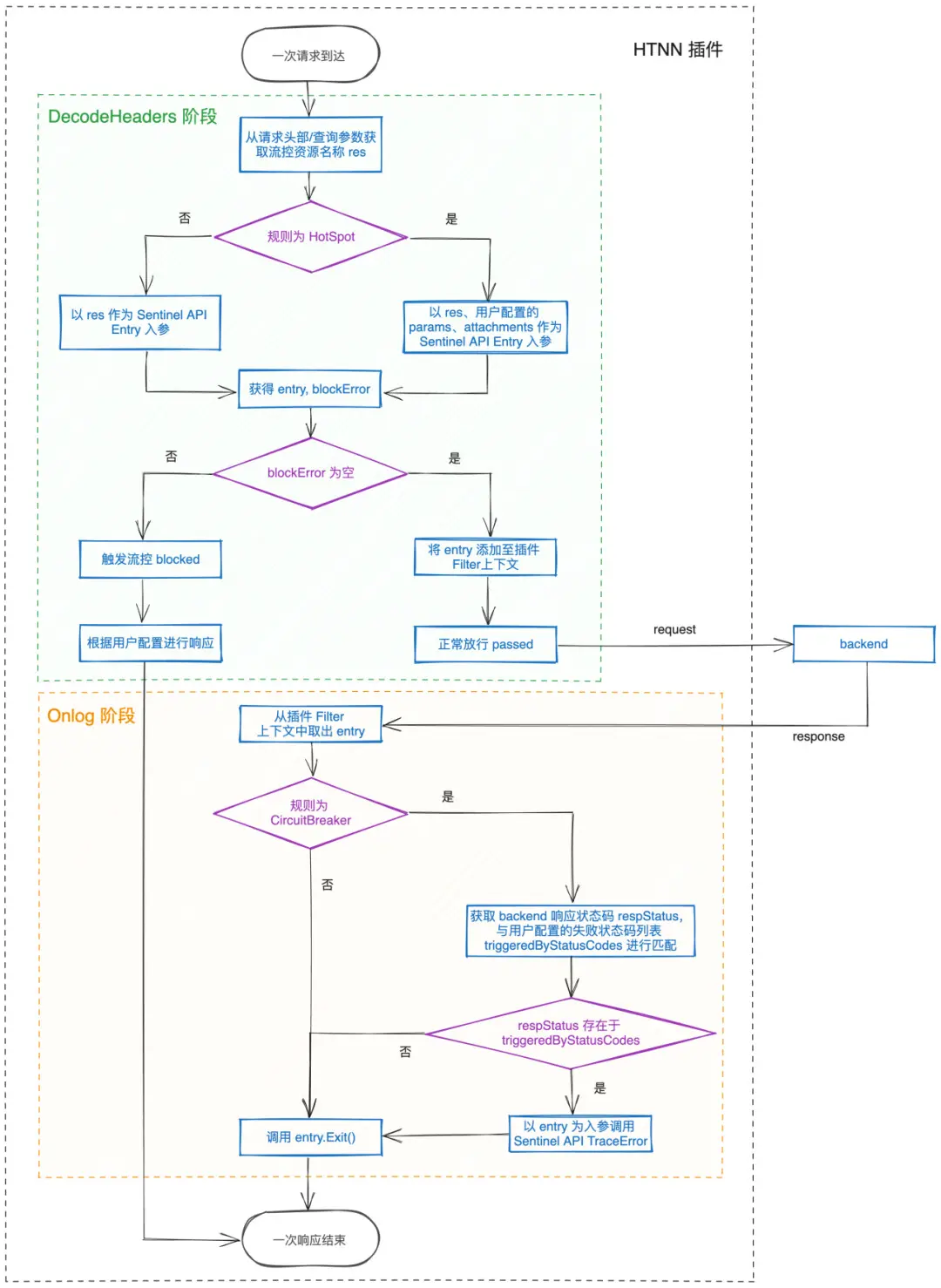

一次請求-響應流程

圖片

可分為以下 3 種規則分別描述該流程：

  • FLow 規則
    DecodeHeaders：
  1. 首先從請求頭部、請求參數獲取流控資源名稱 res
  2. 以 res 作為入參調用 Sentinel API Entry，得到 entry 和 blockError
  3. 若 blockError 不為空則觸發流控規則，根據用户配置的響應信息進行返回
  4. 若 blockError 為空則請求放行，並將 entry 記錄到 Filter 上下文中

Onlog：

  1. 從 Filter 上下文中取出 entry
  2. 調用 entry.Exit() 完成本次流控記錄
  • HotSpot 規則
    DecodeHeaders：
  1. 首先從請求頭部、請求參數獲取流控資源名稱 res
  2. 以 res、用户配置的 params、attachments 作為入參調用 Sentinel API Entry，得到 entry 和 blockError
  3. 若 blockError 不為空則觸發流控規則，根據用户配置的響應信息進行返回
  4. 若 blockError 為空則請求放行，並將 entry 記錄到 Filter 上下文中

Onlog：

  1. 從 Filter 上下文中取出 entry
  2. 調用 entry.Exit() 完成本次流控記錄
  • CircuitBreaker 規則
    DecodeHeaders：
  1. 首先從請求頭部、請求參數獲取流控資源名稱 res
  2. 以 res 作為入參調用 Sentinel API Entry，得到 entry 和 blockError
  3. 若 blockError 不為空則觸發流控規則，根據用户配置的響應信息進行返回
  4. 若 blockError 為空則請求放行，並將 entry 記錄到 Filter 上下文中

Onlog：

  1. 從 Filter 上下文中取出 entry
  2. 獲取後端返回的響應狀態碼，並與用户配置的失敗狀態碼列表進行匹配
  3. 若匹配上，則以 entry 為入參調用 Sentinel API TraceError 統計錯誤（當達到用户配置的錯誤數量時會在下一次調用 Sentinel API Entry 時觸發流控，即熔斷） ​
  4. 調用 entry.Exit() 完成本次流控記錄
插件開發過程

接下來闡述 Sentinel 插件的開發過程，同時可以給對 HTNN 插件感興趣的同學提供開發參考路徑。

需要添加/修改的文件及目錄結構如下：

├── maintainer
  │   └── feature_maturity_level.yaml # 插件成熟等級
  ├── plugins
  │   ├── go.mod
  │   ├── go.sum
  │   ├── plugins.go # 引入插件
  │   ├── plugins
  │   │   └── sentinel # 插件主體
  │   │       ├── config.go
  │   │       ├── config_test.go
  │   │       ├── filter.go
  │   │       ├── filter_test.go
  │   │       └── ...
  │   └── tests
  │       └── integration # 集成測試
  │           ├── sentinel_route.yaml
  │           └── sentinel_test.go
  ├── site
  │   └── content # 中英文檔
  │       ├── en
  │       │   └── docs
  │       │       └── reference
  │       │           └── plugins
  │       │               └── sentinel.md
  │       └── zh-hans
  │           └── docs
  │               └── reference
  │                   └── plugins
  │                       └── sentinel.md
  └── types
      └── plugins
          ├── plugins.go # 引入插件
          └──  sentinel  # 插件配置結構
              ├── config.go
              ├── config.pb.go
              ├── config.pb.validate.go
              └── config.proto

插件配置結構：

  1. 進入 <span>types/plugins</span> 目錄，創建插件配置結構目錄 <span>sentinel</span>
  2. 在 <span>sentinel/config.proto</span> 中定義插件模型，即配置結構
  3. 通過根目錄的 <span>Makefile</span>，執行 <span>make gen-proto</span> 生成插件的 Go 配置結構
  4. 在 <span>sentinel/config.go</span> 定義插件名稱、類型、執行順序等，並編寫 Validate 作為配置校驗邏輯
  5. 在 <span>plugins.go</span> 中添加配置結構 package

插件開發及單元測試：

  1. 進入 plugins/plugins 目錄，創建插件目錄 sentinel
  2. 在 <span>sentinel/config.go</span> 中編寫插件配置解析邏輯
  3. 在 <span>sentinel/filter.go</span> 中編寫插件核心工作邏輯
  4. 在 <span>sentinel/config_test.go</span> 中編寫配置解析的單元測試
  5. 在 <span>sentinel/filter_test.go</span> 中編寫插件工作所依賴方法的單元測試

集成測試：

  1. 返回 <span>plugins</span> 目錄
  2. 在 <span>plugins.go</span> 中添加插件 package
  3. 在 <span>tests/integration/sentinel_test.go</span> 中編寫集成測試
  4. 通過當前目錄下的 <span>Makefile</span>，執行 <span>make bulid_test_so</span> 得到編譯產物，接着進行集成測試，如GreenOpstest -v ./tests/integration/sentinel\_test.go ./tests/integration/suite\_test.go

插件文檔：

  1. 進入 <span>site</span> 目錄
  2. 在如下位置編寫中文文檔

<span>content/zh-hans/docs/reference/plugins/sentinel.md</span> 中

  1. 使用倉庫提供的翻譯工具得到 <span>prompt：go run cmd/translator/main.go -f .content/zh-hans/docs/reference/plugins/sentinel.md --from zh-Hans | pbcopy</span>
  2. 將粘貼板內容提交到 LLM，如 ChatGPT 中得到英文文檔，保存到

<span>content/en/docs/reference/plugins/sentinel.md</span> 中

其他：

  1. 在 maintainer/feature_maturity_level.yaml 中添加插件的成熟級別（feature maturity level） ​
  2. 通過根目錄的 <span>Makefile</span>， 執行 make lint，make fmt 等命令做代碼提交前的檢查

參考

  • 如何二次開發 HTNN：https://github.com/mosn/htnn/blob/main/site/content/zh-hans/docs/developer-guide/get\_involved.md
  • 插件開發：https://github.com/mosn/htnn/blob/main/site/content/zh-hans/docs/developer-guide/plugin\_development.md
  • 插件集成測試框架：https://github.com/mosn/htnn/blob/main/site/content/zh-hans/docs/developer-guide/plugin\_integration\_test\_framework.md

開源之夏個人隨訪

自我介紹

大家好，我是​韋鑫​，目前就讀於南京航空航天大學，是計算機科學與技術學院研三的學生，研究方向是分佈式系統。

參與該項目的原因​

在本科期間，我就想要嘗試參與開源活動。我認為這是一件很酷、很有趣的事情，但總會認為自己知識儲備不足選擇望而卻步。然而，想到學生時代仍有不過這短短几年，​與其自我矛盾、躊躇不前，不如先行動起來再説。​因此在 2023 年，我根據自己的研究方向，第一次參與開源之夏的項目。事實證明，技術不足並不是妨礙參與開源活動的關鍵，缺乏熱情才是。在那裏，我認識了非常有趣的社區同學，瞭解了相關行業現狀，並在實踐中學習，在學習中實踐，這種相互交流討論、學以致用的過程讓我很有成就感。

在科研工作中，我瞭解並學習了需要使用到的 Kubernetes、Istio，進而瞭解到了 Envoy 及 MOSN。因此在本次開源之夏中，我選擇了與自身匹配度較高的、隸屬於 MOSN 社區下的 HTNN 子項目。HTNN 社區雖然正處於前期快速迭代階段，但是綜合社區文檔代碼等方面來看，對我而言仍然是一個非常難得的學習機會。

如何克服項目過程中的困難與挑戰

在代碼開發過程中碰到問題和挑戰是再尋常不過的事情，​戰勝困難的最好方法就是直面困難​。通常我會先儘自己所能去尋找問題的答案，儘管這樣會花費大量的時間，但也會在這個過程中能夠收穫許多。面臨實在無法解決或拿捏不準的問題時，我會將自己的探索過程及想法同步到社區，與社區同學和導師討論交流、集思廣益。

在進行此次項目的過程中，我與社區同學及導師討論了許多問題。令我印象最深的一個問題是 Sentinel Entry 的 Exit 時機問題。Sentinle Entry 的 Exit 時機不當可能會導致資源泄露、指標統計不準確等問題。最初我選擇在 EncodeHeaders 階段進行 Exit 操作，考量是 CircuitBreaker 熔斷策略需要在響應階段根據響應狀態碼統計指標。但在與社區同學討論後得出結論是：客户端可能會在 EncodeHeaders 階段之前中斷請求，此時無法執行其中的 Exit，從而出現上述問題。因此最終決定在客户端中斷請求也會被觸發的 OnLog 階段進行 Exit 操作，保證上述邊界情況出現時依然能正常釋放資源、統計指標。

將代碼邏輯從 EncodeHeaders 遷移至 OnLog 衍生出了無法獲取到響應頭部的問題。這是因為在 Envoy 1.31 中還不支持在 OnLog 中獲取頭部信息，需要額外執行頭部獲取操作來緩存該項信息，我也因此提交另外一個 PR。

你對 HTNN 的印象

MOSN 社區的 HTNN 是個非常有趣的項目，是一款基於雲原生技術的 L3 & L4 & L7 Cross-Layer 網絡全局解決方案產品。我曾有幸參與過 Envoy WASM 的插件開發、維護工作，但受限於 WASM 的成熟度，Golang 生成 WASM 會存在諸多的限制，因此僅僅是能夠使用全功能的 Golang 進行插件開發這一點就足以讓我眼前一亮，相信這一能力在今後也能夠吸引到更多 Gopher，另外 HTNN 還有其他更多寶藏等着我們去發掘。

​麻雀雖小，五臟俱全。​作為早期快速迭代的開源項目，HTNN 有着相當完備的説明文檔、國際化、單元測試、集成測試框架和 CI/CD，同時代碼也十分工整優雅。當有問題發 Issue 時，能夠很快的得到社區同學的響應和幫助；對於 PR，相關同學也會非常認真負責地進行 Code Review，並給出相當有見解的修改建議。因此我認為這對想要入門學習雲原生、服務網格、網關等相關技術的同學而言是一個非常棒且值得考慮的社區。

總而言之，HTNN 是一個開放、熱情、有活力且極具有強技術力的開源社區。

有哪些收穫

在此次項目中，我學會了如何開發 HTNN 插件。它基於 MoE 能力，即 Envoy Golang 擴展機制，使我在服務網格、雲原生網關方面的拼圖更加完整，這對我今後的開源活動、工作提供了十分寶貴的實踐經驗。

同時，社區完備的自動化能力讓我深刻地意識到​嚴格的單元測試、集成測試、CI/CD 對於整個項目的重要性​。它能夠很好地規範代碼、減少不必要的錯誤、提升代碼質量、減輕 Reviewer 的心智負擔，這也是我今後需要重點關注和學習的方向。

寄語

或許我們曾長久仰望，那些看似遙不可及的璀璨星辰；卻未曾察覺，在默默耕耘的歲月裏，自己正悄然蜕變成那顆最耀眼的星。相信自己，勇敢地去做自己認為很酷的事！
