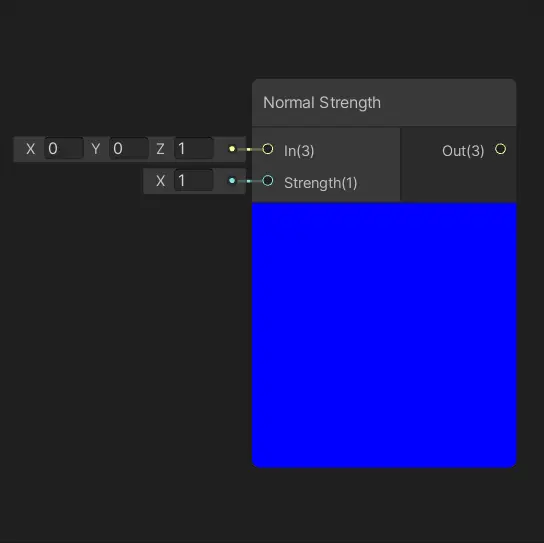

節點功能概述

NormalStrength節點是Unity URP Shader Graph中用於精確控制法線貼圖強度的核心工具。該節點通過Strength參數線性調節法線貼圖的凹凸表現，在保持法線向量物理正確性的前提下實現細節的動態調整。其核心價值體現在：

• 強度無損控制：當Strength值為1時完全保留原始法線信息，為0時返回空白法線貼圖
• 光照兼容性：通過數學變換保持法線向量歸一化，確保光照計算準確性
• 性能優化：避免重新計算法線貼圖，僅通過強度參數實現動態效果
• 實時調節能力：支持在運行時動態調整強度參數，為遊戲中的動態材質效果提供可能

端口與參數詳解

端口配置

參數特性

• 強度範圍：0-1的線性區間，0表示完全平坦表面，1表示原始法線強度
• 數學原理：通過In.rg * Strength修改XY分量（切線空間中的水平偏移），同時用lerp(1, In.b, saturate(Strength))保持Z分量的穩定性
• 物理正確性：確保輸出向量始終為單位長度，避免光照計算異常
• 插值精度：使用lerp函數確保在強度變化時Z分量的平滑過渡，避免視覺突變

技術原理解析

數學公式推導

該節點的核心運算可表示為：

Out = (In.rg * Strength, lerp(1, In.b, saturate(Strength)))

其中：

• In.rg：法線向量的XY分量（切線空間中的凹凸方向）
• Strength：強度係數，控制凹凸程度
• lerp函數：在原始Z分量和1之間插值，保持向量長度
• saturate函數：確保強度值始終在有效範圍內，防止數值溢出

生成代碼解析

Unity提供的HLSL實現展示了其底層邏輯：

void Unity_NormalStrength_float(float3 In, float Strength, out float3 Out)
{
    Out = {precision}3(In.rg * Strength, lerp(1, In.b, saturate(Strength)));
}

該代碼通過precision修飾符確保浮點精度，saturate(Strength)將強度限制在0-1範圍，防止數值溢出。在實際編譯中，precision會根據目標平台自動選擇half或float精度，確保性能與質量的平衡。

應用場景與實戰案例

材質細節動態調節

場景：武器磨損程度可視化

• 通過動畫控制Strength參數，實現從嶄新到磨損的漸變效果
• 配合法線混合節點，組合不同磨損程度的法線貼圖
• 結合時間軸工具，創建基於使用時間的自動磨損效果

性能優化策略

場景：移動端LOD切換

• 在低細節級別時降低Strength值，減少法線計算量
• 結合URP的LOD系統，實現動態性能優化
• 針對不同設備性能自動調整強度參數，確保流暢體驗

動態變形效果

場景：角色肌肉膨脹動畫

• 使用時間節點驅動Strength參數，創建肌肉膨脹的視覺效果
• 配合頂點動畫，實現更真實的物理變形
• 結合角色狀態（如受傷、發力）動態調整不同部位的法線強度

環境交互效果

場景：濕潤表面效果

• 根據環境濕度動態增強法線強度，模擬水珠積聚效果
• 配合反射率調整，實現完整的濕潤材質表現
• 使用距離場控制強度變化，實現局部濕潤效果

使用技巧與注意事項

強度與光照關係

• 當Strength值超過1時，法線向量可能失去歸一化特性，導致光照異常
• 建議使用saturate(Strength)確保強度在0-1範圍內
• 在HDRP管線中，需要考慮強度參數與物理光照模型的兼容性

與其他節點配合

• 法線混合節點：組合多個法線貼圖時，NormalStrength可控制各貼圖的貢獻比例
• 高度轉法線節點：用於程序化生成法線時，調整高度圖的凹凸強度
• 時間節點：創建動態變化的法線效果，如水面波紋、布料飄動

常見問題解決

• 光照閃爍：檢查Strength值是否超出有效範圍，或法線貼圖是否損壞
• 性能下降：避免在片段着色器中頻繁修改Strength參數
• 視覺異常：確保輸入法線向量格式正確，避免切線空間轉換錯誤

高級應用技巧

• 多層材質融合：使用多個NormalStrength節點分別控制不同材質層的法線強度
• 程序化內容生成：結合噪聲紋理和強度參數，動態生成複雜的表面細節
• 藝術風格控制：通過非標準的強度值範圍，創造獨特的視覺風格

總結與拓展應用

NormalStrength節點是URP Shader Graph中實現法線細節控制的利器，其核心優勢在於：

• 精確調節法線強度而不破壞物理特性
• 與URP渲染管線無縫兼容
• 支持動態效果和性能優化
• 提供藝術家友好的參數控制界面

拓展應用方向：

• 環境交互：根據角色運動強度動態調整法線細節
• 藝術風格化：通過非傳統強度值創建獨特視覺效果
• 跨平台優化：針對不同硬件平台調整強度參數
• 實時渲染創新：結合最新的實時渲染技術，探索法線強度在虛擬現實、增強現實等新興領域的應用潛力

通過合理利用該節點，開發者可以在保持物理正確性的前提下，創建更具表現力和性能優化的材質效果。隨着實時渲染技術的不斷髮展，NormalStrength節點在材質表現和性能優化方面的重要性將進一步提升。

未來發展趨勢：

• 與機器學習技術結合，實現智能法線強度調節
• 支持更復雜的多維度強度控制
• 與物理模擬系統深度集成，提供更真實的材質交互效果
