線性顏色空間與伽馬顏色空間基礎概念

在計算機圖形學中，顏色空間的管理是渲染流程中至關重要的環節。理解線性顏色空間和伽馬顏色空間的區別對於創建逼真的渲染效果至關重要。

線性顏色空間指的是顏色數值與實際物理光強呈線性關係的顏色表示方式。在這種空間中，顏色值0.5表示的光強正好是顏色值1.0的一半。這種表示方式符合物理世界的真實光照行為，在渲染計算中能夠產生準確的數學結果。

伽馬顏色空間則是為了適應傳統顯示設備的非線性特性而設計的顏色表示系統。由於CRT顯示器以及其他顯示設備對輸入信號的響應不是線性的，實際上顯示設備會對輸入信號進行伽馬變換。在伽馬空間中，顏色數值與最終顯示的亮度之間不是簡單的線性關係，而是遵循一個冪函數關係。

伽馬校正的歷史背景

伽馬校正的概念起源於早期的CRT顯示器時代。CRT顯示器具有固有的非線性響應特性，其亮度輸出與輸入電壓之間的關係大致符合冪函數規律，指數約為2.2。這意味着即使輸入線性的顏色信號，顯示器也會自動應用一個近似的伽馬變換。

為了補償這種非線性，圖像和視頻內容在創建時就會預先應用一個反向的伽馬變換（指數約為1/2.2），這樣當內容在顯示器上顯示時，兩者的變換相互抵消，最終用户看到的就是正確的線性亮度關係。這種預處理過程就是所謂的伽馬校正。

現代渲染中的伽馬處理

在現代渲染管線中，雖然CRT顯示器已逐漸被LCD、OLED等新技術取代，但伽馬校正的概念仍然非常重要。主要原因包括：

• 向後兼容性：大量現有的圖像內容和標準都是基於伽馬空間設計的
• 感知均勻性：人類視覺系統對亮度的感知也是非線性的，伽馬編碼可以更有效地利用有限的比特深度
• 行業標準：sRGB等現代顏色標準仍然建立在伽馬編碼的基礎上

LinearToGammaSpaceExact節點核心功能

LinearToGammaSpaceExact節點是Unity URP Shader Graph中專門用於顏色空間轉換的工具節點。該節點執行從線性顏色空間到伽馬顏色空間的精確數學轉換，確保顏色數據在不同空間之間的準確轉換。

數學原理

LinearToGammaSpaceExact節點實現的數學轉換基於標準的sRGB伽馬校正公式。轉換過程使用分段函數來精確處理整個數值範圍：

對於輸入值小於或等於0.0031308的情況：

伽馬值 = 12.92 × 線性值

對於輸入值大於0.0031308的情況：

伽馬值 = 1.055 × 線性值^(1/2.4) - 0.055

這種分段處理確保了在低亮度區域的線性關係和較高亮度區域的冪函數關係之間的平滑過渡，符合sRGB標準規範。

與近似方法的區別

Unity提供了兩種伽馬轉換方法：LinearToGammaSpaceExact和LinearToGammaSpace。兩者的主要區別在於精度和性能：

• LinearToGammaSpaceExact：使用精確的sRGB轉換公式，計算結果準確但計算量稍大
• LinearToGammaSpace：使用近似的轉換公式（通常為線性值^(1/2.2)），計算速度快但精度略低

在大多數情況下，兩種方法的視覺差異不大，但在需要嚴格顏色準確性的場景中（如專業圖像處理、顏色分級等），應優先使用Exact版本。

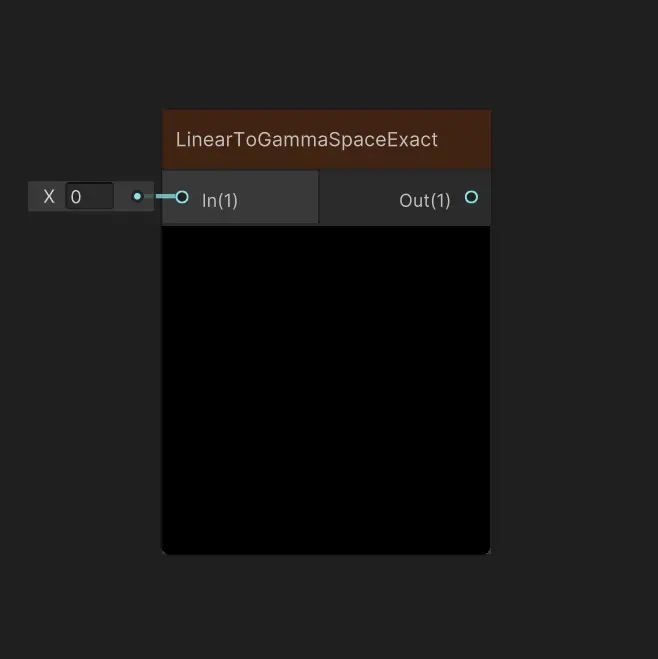

節點接口詳解

輸入端口

In輸入端口接收Float類型的數值，代表線性顏色空間中的顏色分量。該端口可以接受以下類型的數值：

• 單個浮點數值：表示單顏色通道的線性值
• 二維向量：表示兩個顏色通道的線性值
• 三維向量：表示RGB顏色的線性值
• 四維向量：表示RGBA顏色的線性值，包括透明度

輸入值的有效範圍通常是[0,1]，但節點也可以處理超出此範圍的HDR值，轉換時會保持數值的相對關係。

輸出端口

Out輸出端口返回轉換後的Float類型數值，表示伽馬顏色空間中的顏色分量。輸出值的範圍與輸入相對應：

• 對於標準範圍[0,1]的輸入，輸出也在[0,1]範圍內
• 對於HDR值（大於1），輸出會保持相應的相對亮度關係

輸出數據類型與輸入保持一致，如果輸入是向量類型，輸出也是相應的向量類型，每個分量都獨立進行伽馬轉換。

實際應用場景

後處理效果中的顏色校正

在後處理渲染中，LinearToGammaSpaceExact節點常用於將線性空間的計算結果轉換為適合顯示的伽馬空間。例如，在實現色彩分級、色調映射或Bloom效果時：

• 在色調映射過程中，首先在線性空間中進行亮度壓縮和顏色調整
• 使用LinearToGammaSpaceExact將結果轉換到伽馬空間
• 最終輸出到屏幕緩衝區，確保顯示設備能正確呈現

這種工作流程保證了顏色處理的準確性，避免了因顏色空間不匹配導致的顏色失真。

UI元素與渲染結果的混合

當需要將3D渲染結果與UI元素結合時，正確管理顏色空間至關重要：

• 3D渲染通常在線性空間中進行計算
• UI元素和紋理通常存儲在伽馬空間中
• 使用LinearToGammaSpaceExact可以將渲染結果轉換到與UI一致的顏色空間
• 確保混合後的視覺效果顏色一致，沒有明顯的界限或差異

自定義光照模型開發

在開發自定義光照模型時，正確管理顏色空間是保證光照計算準確性的關鍵：

• 光照計算在線性空間中執行，符合物理規律
• 使用LinearToGammaSpaceExact將最終光照結果轉換到顯示空間
• 確保光照的亮度和顏色關係在顯示時保持正確

特別是在實現複雜的PBR材質時，顏色空間的正確轉換對於金屬度、粗糙度等參數的準確表現尤為重要。

使用示例與案例分析

基礎顏色空間轉換

以下是一個簡單的Shader Graph設置，演示如何使用LinearToGammaSpaceExact節點進行基本的顏色空間轉換：

• 創建Color節點作為線性空間的顏色輸入
• 將Color節點連接到LinearToGammaSpaceExact節點的In端口
• 將LinearToGammaSpaceExact節點的Out端口連接到主節點的Base Color輸入
• 通過調節輸入顏色，觀察轉換前後顏色的變化

這種基礎設置可以幫助理解線性空間與伽馬空間之間顏色表現的差異，特別是在中等亮度區域，差異最為明顯。

HDR顏色處理案例

在處理高動態範圍顏色時，LinearToGammaSpaceExact節點的行為值得特別關注：

// 假設在線性空間中有以下HDR顏色值
float3 linearColor = float3(2.0, 1.0, 0.5);

// 應用LinearToGammaSpaceExact轉換
float3 gammaColor = LinearToGammaSpaceExact(linearColor);

// 結果會保持相對的亮度關係
// 但數值可能超出標準[0,1]範圍

在實際應用中，通常會在伽馬轉換前先進行色調映射，將HDR值壓縮到顯示設備能夠處理的範圍內。

自定義後處理效果實現

下面是一個實現簡單顏色分級效果的Shader Graph示例：

• 使用Scene Color節點獲取當前渲染的線性空間顏色
• 應用顏色調整節點（如對比度、飽和度、色相調整）
• 所有調整在線性空間中執行，保證計算準確性
• 使用LinearToGammaSpaceExact節點將結果轉換到伽馬空間
• 輸出到Blit命令或後處理堆棧

這種方法確保了顏色調整的物理準確性，避免了在伽馬空間中進行調整可能引入的數學錯誤。

性能考量與優化建議

計算開銷分析

LinearToGammaSpaceExact節點的計算開銷主要來自冪函數計算和條件判斷。雖然單個節點的開銷不大，但在像素着色器中大量使用時仍需注意：

• 每個像素至少需要執行一次條件判斷和一次冪運算
• 在高分辨率渲染中，這些操作會累積成可觀的計算量
• 在移動平台或性能受限的環境中應謹慎使用

優化策略

針對性能敏感的場景，可以考慮以下優化策略：

• 在頂點着色器中進行轉換：如果顏色數據在頂點間變化不大，可以在頂點階段進行轉換
• 使用近似版本：在視覺要求不高的場景中，使用LinearToGammaSpace替代Exact版本
• 批量處理：將多個顏色通道的轉換合併處理，減少條件判斷次數
• LUT優化：對於固定的顏色轉換，可以使用查找表替代實時計算

平台特異性考慮

不同硬件平台對超越函數（如冪運算）的支持程度不同：

• 現代桌面GPU通常有專門的硬件單元處理這類運算，效率較高
• 移動GPU可能通過軟件模擬，效率相對較低
• 在針對多平台開發時，應測試目標平台的性能表現

常見問題與解決方案

顏色顯示不一致問題

在使用LinearToGammaSpaceExact節點時，可能會遇到顏色顯示不一致的問題：

• 問題表現：在不同設備或不同查看條件下顏色顯示有差異
• 可能原因：顏色空間配置錯誤、顯示器校準不一致、圖像格式不匹配
• 解決方案：確保整個渲染管線顏色空間設置一致，使用標準顏色配置文件，定期校準顯示設備

性能瓶頸識別與解決

如果發現使用LinearToGammaSpaceExact節點後性能下降：

• 使用Unity Profiler分析着色器執行時間
• 檢查是否在不需要精確轉換的地方使用了Exact版本
• 考慮將轉換移到渲染管線的後期階段，減少重複計算
• 評估是否可以使用更簡化的顏色空間處理方案

HDR與LDR工作流切換

在HDR和LDR渲染管線之間切換時，顏色空間處理需要特別注意：

• HDR管線通常在線性空間中處理更多計算
• LDR管線可能混合使用線性和伽馬空間
• 使用LinearToGammaSpaceExact節點時應明確當前的顏色空間狀態
• 建立統一的顏色空間管理策略，確保在不同管線間的一致性

最佳實踐總結

正確使用LinearToGammaSpaceExact節點需要遵循一系列最佳實踐：

• 始終了解數據當前所處的顏色空間，在線性空間中進行光照和顏色計算
• 僅在最終輸出到屏幕或非浮點格式紋理時進行伽馬轉換
• 在需要最高顏色準確性的場景中使用Exact版本，其他情況可考慮使用近似版本
• 建立項目統一的顏色空間管理規範，避免混亂的顏色空間使用
• 定期測試在不同顯示設備上的顏色表現，確保一致性
• 文檔化顏色空間決策，便於團隊協作和後續維護

通過遵循這些實踐原則，可以確保渲染結果的視覺準確性，同時在性能和畫質之間取得良好平衡。LinearToGammaSpaceExact節點作為顏色管理工具箱中的重要組件，在正確的使用場景下能夠顯著提升渲染質量。
