法線混合技術概述
在實時渲染中，法線貼圖混合是增強表面細節表現的重要技術。Unity URP管線內置的NormalBlend節點通過數學運算實現兩張法線貼圖的平滑過渡，同時確保法線向量的物理正確性。該技術廣泛應用於角色裝備切換、地形材質融合、動態形變效果等場景，是現代遊戲開發中不可或缺的材質處理工具。
節點核心功能解析
混合模式選擇
NormalBlend節點提供兩種混合算法：
- Default模式：採用分量混合策略，對法線貼圖的RG通道進行加法混合，B通道進行乘法混合，最後通過標準化處理確保輸出為單位向量。適用於簡單表面細節的疊加，例如角色裝備紋理的混合。
- Reoriented模式：通過重新定向算法維持法線方向一致性，採用齊次座標系轉換與向量投影計算，確保混合結果符合物理光照模型。適用於複雜表面處理，如布料模擬與動態形變效果。

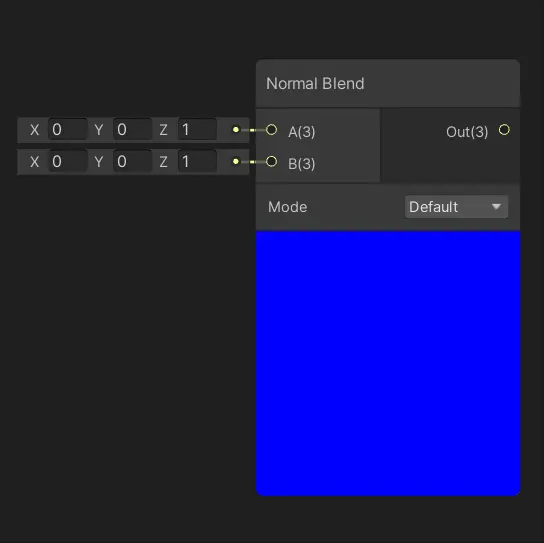

端口與參數配置
-
輸入端口：
- A：接收第一張法線貼圖數據（Vector3類型）
- B：接收第二張法線貼圖數據（Vector3類型）
-
輸出端口：
- Out：輸出混合後的標準化法線向量（Vector3類型）
-
控件參數：
- Mode：混合模式選擇器（Default/Reoriented）
技術實現原理
法線混合數學基礎
法線向量是表示表面朝向的數學實體，其核心屬性包括：
- 單位向量性質：長度必須保持為1
- 插值特性：在片段着色器中由頂點法線插值獲得
- 空間轉換：可通過矩陣運算在不同座標系間轉換
標準化處理流程
混合後的法線向量必須經過標準化處理，以確保：
- 光照計算的準確性
- 陰影生成的正確性
- 表面交互的真實性
座標空間轉換機制
NormalBlend節點自動處理切線空間到世界空間的轉換：
- 輸入法線默認為切線空間座標
- 輸出法線根據材質設置自動轉換至目標空間
- 支持對象空間、視圖空間、世界空間和切線空間輸出
典型應用場景與實現
角色裝備法線混合
實現步驟：
- 準備角色基礎法線貼圖（A）
- 準備裝備法線貼圖（B）
- 使用Default模式進行混合
- 通過材質參數控制混合強度
優化技巧：
- 使用紋理採樣節點控制混合區域
- 結合遮罩貼圖實現非均勻混合
- 在關鍵區域採用Reoriented模式維持方向一致性
地形法線混合
實現步驟：
- 準備兩種地形材質法線貼圖（A和B）
- 創建混合遮罩紋理
- 根據遮罩值動態調整混合比例
- 使用Reoriented模式處理複雜過渡
優化技巧：
- 使用漸變紋理控制混合區域
- 結合高度圖實現物理正確的混合
- 在斜坡區域增強混合強度
動態變形法線處理
實現步驟：
- 準備基礎法線貼圖（A）
- 準備變形影響法線貼圖（B）
- 根據變形參數動態調整混合強度
- 使用Reoriented模式保持方向一致性
優化技巧：
- 結合頂點動畫參數控制混合
- 使用噪聲紋理豐富細節
- 在形變劇烈區域增加混合強度
性能優化策略
模式選擇優化
- 優先使用Default模式：性能開銷較小，適合簡單混合
- 複雜表面使用Reoriented模式：維持方向一致性
- 混合強度控制：通過材質參數或遮罩貼圖動態調整
計算資源優化
- 限制混合區域：使用遮罩貼圖約束混合範圍
- 簡化混合模式：在非關鍵區域採用Default模式
- 預計算混合：在材質編輯器中預先計算部分結果
平台兼容性優化
- URP與HDRP差異：URP採用簡化光照模型，HDRP支持物理精確材質
- 版本兼容性：不同Unity版本對ShaderGraph節點的支持可能存在差異
- 目標平台：移動端優先選用Default模式以降低計算量
常見問題解決方案
混合後出現偽影
原因：
- 混合區域邊界處理不當
- 法線方向不一致
- 混合強度過高
解決方案：
- 使用遮罩貼圖平滑過渡
- 在關鍵區域切換至Reoriented模式
- 降低混合強度或擴展混合區域
性能下降明顯
原因：
- 混合區域過大
- 採用複雜混合模式
- 在移動端使用高精度混合
解決方案：
- 縮小混合區域
- 在非關鍵區域使用Default模式
- 針對移動端優化混合參數
光照表現異常
原因：
- 混合後法線未正確標準化
- 混合模式選擇不當
- 法線貼圖格式有誤
解決方案：
- 確保輸出法線經過標準化處理
- 根據表面複雜度選擇合適的混合模式
- 檢查法線貼圖格式與生成方式
進階應用案例
多層級法線混合
實現方法：
- 構建多個混合層級
- 使用遮罩貼圖控制各層級混合區域
- 逐層混合法線貼圖
優勢：
- 實現更復雜的表面細節
- 可調控不同區域的混合強度
- 提升材質表現力
動態法線混合系統
實現方法：
- 依據動畫參數動態調整混合強度
- 使用噪聲紋理增添動態細節
- 結合頂點動畫實現物理正確的混合
應用場景：
- 角色表情變化
- 布料模擬
- 動態環境變化
材質系統集成方案
實現方法：
- 將混合參數暴露給材質系統
- 創建材質參數集合以控制混合行為
- 實現動態材質切換
優勢：
- 增強材質系統的靈活性
- 支持運行時動態調整
- 簡化美術工作流程
最佳實踐總結
- 模式選擇原則：簡單表面使用Default模式，複雜表面使用Reoriented模式
- 性能優化優先級：移動端優先考慮性能，PC端可適度增加細節
- 質量保障措施：使用標準化工具驗證混合結果，確保法線方向正確
- 迭代開發流程：從簡單混合起步，逐步提升複雜度，並持續驗證效果
