Unity URP Shader Graph中的Invert Colors節點是一個功能強大的顏色處理工具，能夠基於每個通道單獨反轉輸入顏色的數值。其設計理念是通過數學運算將顏色值在其取值範圍內翻轉，以創造多樣的視覺效果和藝術表現。在計算機圖形學中，顏色反轉是一項基礎且重要的圖像處理技術，可為遊戲開發者提供豐富的視覺表現手段。

該節點假設所有輸入值均處於0到1的標準範圍內，這是計算機圖形學中顏色值的標準表示方式。在Unity的Shader Graph環境中，顏色通道通常以浮點數表示，其中0表示該顏色的最低強度（即完全無該顏色），1表示該顏色的最高強度（即完全飽和）。這種標準化處理使顏色計算更加統一和可預測。

顏色反轉的核心原理是從基準值中減去當前顏色值，從而得到相反的顏色效果。在RGB顏色模型中，這相當於計算每個顏色通道的“補色”。例如，純紅色（1,0,0）反轉後會變為青色（0,1,1），純綠色（0,1,0）會變為品紅色（1,0,1），而純藍色（0,0,1）則會變為黃色（1,1,0）。這種顏色轉換關係基於色彩理論中的互補色概念，為遊戲視覺效果設計提供了理論基礎。

端口詳解

輸入端口是節點接收數據的接口，Invert Colors節點的輸入端口設計體現了其靈活性和適應性：

輸入端口（In）

• 方向：輸入
• 類型：動態矢量
• 綁定：無

• 功能描述：該端口接收待處理的顏色或矢量數據。作為動態矢量類型，它可以接受不同維度的輸入數據，包括：

  • 浮點數（單通道）
  • 二維矢量（兩個通道）
  • 三維矢量（RGB顏色）
  • 四維矢量（RGBA顏色）

這種動態特性使節點能夠適應各種使用場景，從簡單的單值反轉到複雜的多通道顏色處理均可勝任。

輸出端口（Out）

• 方向：輸出
• 類型：動態矢量
• 綁定：無
• 功能描述：輸出經過顏色反轉處理後的結果。輸出數據的維度與輸入數據保持一致，確保數據處理的一致性。輸出值的計算基於每個啓用反轉的通道單獨進行，未啓用的通道則保持原值不變。

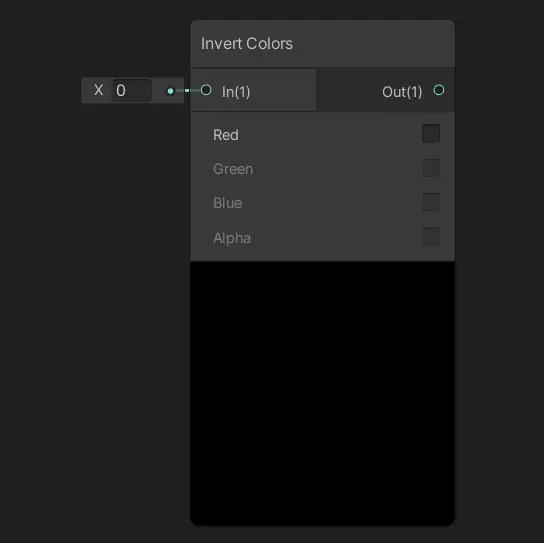

控件系統

Invert Colors節點的控件系統提供了精細的通道控制能力，使開發者能夠根據具體需求定製反轉效果：

紅色通道控制（Red）

• 類型：布爾開關
• 選項：True（啓用）、False（禁用）
• 功能説明：當設置為true時，對輸入值的紅色通道進行反轉處理。反轉計算採用標準的顏色反轉算法：Out.r = 1 - In.r。這一簡單的數學運算能夠產生顯著的視覺效果，紅色越強的區域在反轉後青色越明顯。

綠色通道控制（Green）

• 類型：布爾開關
• 選項：True（啓用）、False（禁用）
• 功能特點：該控件具有智能的維度感知功能。當輸入矢量維度小於2時（如單通道標量），綠色通道控件會自動禁用，因為此時不存在綠色通道可供操作。這種設計避免了無效操作，提升了節點的用户友好性。

藍色通道控制（Blue）

• 類型：布爾開關
• 選項：True（啓用）、False（禁用）
• 智能檢測：與綠色通道類似，藍色通道控件也會根據輸入數據的維度自動調整可用性。只有當輸入矢量包含至少三個通道時，藍色通道控件才處於可操作狀態。這種維度感知機制確保了操作的合理性和系統的穩定性。

Alpha通道控制（Alpha）

• 類型：布爾開關
• 選項：True（啓用）、False（禁用）
• 特殊功能：Alpha通道控制專門處理透明度信息的反轉。當輸入數據為四維矢量時，該控件可用。Alpha通道反轉能夠創造出獨特的透明度效果，例如將完全不透明的區域變為完全透明，或創建特殊的遮罩效果。

數學原理與算法實現

Invert Colors節點的核心算法基於向量運算和通道分離處理。其數學表達式可分解為：

對於每個顏色通道i（i ∈ {r, g, b, a}），反轉計算遵循以下規則： Out.i = Control.i ? (1 - In.i) : In.i

其中Control.i表示對應通道的布爾控制值。這種按通道獨立處理的方式提供了極大的靈活性，允許開發者創建複雜的分通道反轉效果。

在Shader Graph的底層實現中，該節點生成相應的HLSL代碼。節點內部維護一個控制向量_InvertColors_InvertColors，該向量存儲了各個通道的反轉狀態。實際的顏色反轉操作在Unity_InvertColors_float4函數中完成，該函數接收輸入顏色、反轉控制向量，並輸出處理後的顏色值。

實際應用場景

遊戲視覺效果

• 傷害效果表現：當角色受到傷害時，通過短暫的顏色反轉創造視覺衝擊
• 特殊狀態指示：用於表現角色的中毒、眩暈、魔法效果等異常狀態
• 場景轉換過渡：在場景切換時使用顏色反轉作為轉場效果
• 超自然現象模擬：表現幽靈、幻影、異世界等超自然視覺效果

用户界面設計

• 按鈕交互反饋：在按鈕按下時使用部分通道反轉創造視覺反饋
• 高亮提示效果：通過選擇性反轉突出顯示重要UI元素
• 主題切換過渡：在不同界面主題間切換時使用顏色反轉平滑過渡
• 狀態指示器：用顏色反轉表示系統狀態變化，如電量不足、網絡斷開等

藝術風格化處理

• 負片效果創作：完全反轉所有顏色通道創建照片負片效果
• 色調分離技術：結合其他着色器節點創建複雜的色彩分離效果
• 動態色彩循環：通過動畫控制反轉參數創建流動的色彩效果
• 材質特性表現：用於強調特定材質的反射、折射等光學特性

性能分析與優化建議

Invert Colors節點在性能方面的表現主要取決於以下幾個因素：

計算複雜度分析

• 單個通道反轉操作需要一次減法運算
• 四通道完全反轉共需要四次減法運算
• 條件判斷基於靜態控件，在編譯時即可優化

優化策略

• 避免在片段着色器中頻繁切換反轉狀態
• 合理使用通道選擇性反轉，減少不必要的計算
• 結合LOD系統，在遠距離降低反轉效果精度
• 使用實例化減少重複計算

平台兼容性考慮

• 在所有支持Shader Graph的平台上都能穩定運行
• 移動設備上性能開銷可控，適合適度使用
• WebGL平台需要注意精度和性能平衡

高級使用技巧

與其他節點的組合應用Invert Colors節點可以與其他Shader Graph節點組合使用，創造出更加豐富多樣的視覺效果：

• 與Blend節點結合：創建複雜的顏色混合效果
• 與Time節點聯動：製作動態的顏色反轉動畫
• 與Gradient節點配合：實現自定義的顏色過渡效果
• 與Noise節點組合：添加有機的紋理變化

參數動畫化技術通過將反轉控制參數與時間、玩家輸入或其他遊戲變量綁定，可以創建動態的顏色反轉效果：

• 週期性反轉：使用正弦函數控制反轉強度，創建呼吸燈效果
• 交互驅動反轉：基於玩家操作實時調整反轉參數
• 環境響應反轉：根據遊戲環境變化自動調整反轉效果
• 漸進式反轉：使用緩動函數實現平滑的反轉過渡

多層反轉效果通過串聯多個Invert Colors節點，可以實現複雜的分層反轉效果：

• 部分通道多次反轉：創建獨特的色彩循環
• 條件性反轉鏈：基於遊戲狀態選擇不同的反轉路徑
• 空間變化反轉：結合UV座標創建區域性的反轉效果
• 時間延遲反轉：在不同時間點啓用不同通道的反轉

故障排除與常見問題

視覺效果異常排查當Invert Colors節點產生不符合預期的效果時，可以按照以下步驟進行排查：

• 檢查輸入數據範圍：確保所有顏色值在0-1範圍內
• 驗證控件狀態：確認各個通道的反轉開關設置正確
• 檢查節點連接：確保數據流連接正確無誤
• 測試隔離效果：單獨測試反轉節點排除其他節點影響

性能問題診斷如果發現使用Invert Colors節點後性能下降，可以考慮：

• 分析繪製調用次數：檢查是否因反轉效果導致批次合併失敗
• 監控GPU負載：使用性能分析工具檢測具體瓶頸
• 優化着色器變體：減少不必要的功能變體生成
• 簡化節點網絡：重構着色器圖提高執行效率

跨平台兼容性問題在不同平台上可能會遇到不同的表現問題：

• 精度差異：移動設備上可能出現的精度問題
• 色彩空間：線性空間與伽馬空間的轉換問題
• 特性支持：不同圖形API對特定功能的支持差異
• 內存限制：移動設備上的內存使用限制

最佳實踐指南

項目組織規範為了確保着色器項目的可維護性和團隊協作效率，建議遵循以下規範：

• 統一的命名約定：為反轉控制參數制定明確的命名規則
• 模塊化設計：將常用的反轉效果封裝為子圖重用
• 文檔化配置：為複雜的反轉設置提供説明文檔
• 版本控制策略：合理管理着色器資源的版本歷史

性能與質量平衡在追求視覺效果的同時，需要兼顧性能考量：

• 質量級別劃分：為不同設備等級設置不同的反轉效果質量
• 動態細節調整：根據運行幀率自動調整反轉效果複雜度
• 資源預算管理：為反轉效果分配合理的性能預算
• 測試覆蓋全面：在各種硬件配置上測試反轉效果表現

創意應用拓展鼓勵開發者發揮創意，探索Invert Colors節點的更多可能性：

• 實驗性藝術效果：嘗試非傳統的反轉參數組合
• 技術創新應用：將反轉技術應用於新的渲染領域
• 跨媒體適應：調整反轉效果適應不同的輸出介質
• 用户可定製化：提供反轉參數讓玩家自定義視覺效果
