在Unity URP（Universal Render Pipeline）渲染管線中，ShaderGraph的ChannelMixer節點是實現顏色通道精確控制的核心工具。該節點通過調整輸入通道對輸出通道的貢獻比例，為開發者提供了從基礎顏色校正到複雜風格化效果的強大視覺變換能力。它不僅支持線性顏色空間的轉換，還能靈活處理通道分離和重組，是創建自定義視覺效果不可或缺的組件。在遊戲開發、影視後期和交互式媒體中，ChannelMixer節點廣泛應用於優化色彩表現、實現藝術化渲染以及提升整體視覺沉浸感。

節點基礎概念與功能

核心作用

ChannelMixer節點本質上是一個顏色通道混合器，允許開發者通過調整輸入通道（紅、綠、藍）對輸出通道（紅、綠、藍）的貢獻比例，實現多樣化的顏色變換效果。這種線性變換機制使節點能夠靈活應對顏色空間轉換和通道分離重組等任務。例如，在圖像處理中，開發者可利用該節點模擬傳統攝影中的色彩濾鏡效果，或為場景添加獨特的色調映射，從而增強視覺敍事。此外，節點支持實時預覽，幫助開發者在設計階段快速迭代和優化參數設置。

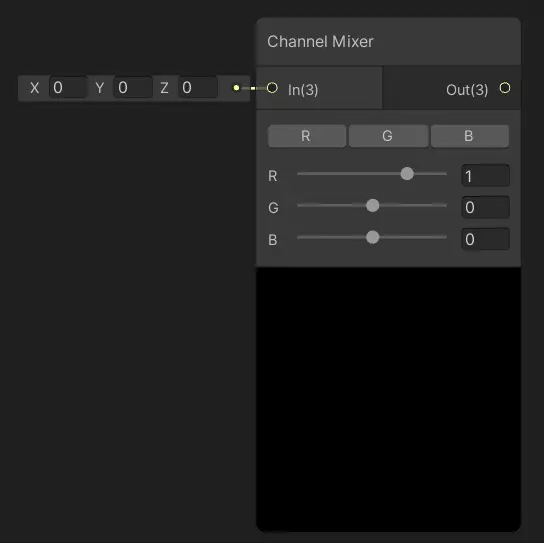

端口與參數詳解

• 端口配置：

  • In：輸入值，類型為Vector3，代表原始顏色通道的輸入。該端口通常連接紋理採樣節點或其他顏色源，確保輸入數據的準確性和一致性。
  • Out：輸出值，類型為Vector3，代表混合後的顏色通道輸出。輸出結果可直接用於後續的着色器計算，如光照模型或後期處理。

• 控制參數：

  • 切換按鈕陣列（R、G、B）：用於選擇要編輯的輸出通道。例如，選擇紅色輸出通道時，開發者可以調整綠色和藍色輸入對該通道的貢獻，實現精確的色彩平衡。
  • 滑動條（R、G、B）：控制輸入紅色、綠色、藍色通道對所選輸出通道的貢獻，範圍介於-2和2之間。負值表示反向貢獻（如反轉色調），正值表示正向貢獻（如增強飽和度）。這種寬範圍設計允許開發者實現從細微調整到極端藝術效果的多樣化操作。

數學原理與代碼實現

線性變換核心邏輯

ChannelMixer節點的核心邏輯基於線性變換的矩陣運算。每個輸出通道的最終值是其對應輸入通道貢獻值的線性組合，這種運算方式確保了顏色變換的平滑性和可預測性。具體而言，輸出通道的值通過點積計算得出，其中輸入向量與預定義的貢獻向量相乘，生成新的顏色輸出。該機制類似於圖像處理中的顏色矩陣變換，但提供了更高的靈活性和實時控制能力，適用於動態場景和交互式應用。

生成代碼解析

節點生成的代碼示例展示了其內部實現機制：

_ChannelMixer_Red = float3(OutRedInRed, OutRedInGreen, OutRedInBlue);
_ChannelMixer_Green = float3(OutGreenInRed, OutGreenInGreen, OutGreenInBlue);
_ChannelMixer_Blue = float3(OutBlueInRed, OutBlueInGreen, OutBlueInBlue);

void Unity_ChannelMixer_float(float3 In, float3 _ChannelMixer_Red, float3 _ChannelMixer_Green, float3 _ChannelMixer_Blue, out float3 Out)
{
    Out = float3(
        dot(In, _ChannelMixer_Red),
        dot(In, _ChannelMixer_Green),
        dot(In, _ChannelMixer_Blue)
    );
}

這段代碼通過點積運算實現了輸入通道與輸出通道貢獻值的線性組合，最終生成混合後的顏色輸出。例如，如果設置紅色輸出通道的貢獻向量為(0.5, 0.3, 0.2)，則輸出紅色值將是輸入紅色乘以0.5、輸入綠色乘以0.3和輸入藍色乘以0.2的總和。這種實現方式不僅高效，還易於集成到自定義着色器中，為高級視覺效果開發提供基礎。

實用應用場景

基礎顏色校正

• 灰度圖轉換：通過調整各通道貢獻比例，將彩色圖像轉換為灰度圖像。例如，設置紅色、綠色和藍色通道的貢獻分別為0.299、0.587和0.114，可以模擬人眼對亮度的感知，生成自然的黑白效果。
• 色彩偏移效果：通過改變特定通道的貢獻值，實現整體或局部的色彩偏移效果。例如，增加藍色通道的貢獻可以營造冷色調氛圍，適用於雪景或水下場景，而減少紅色貢獻則可能模擬復古濾鏡。

高級視覺效果

• 通道分離與重組：通過精確控制各通道貢獻比例，實現通道分離和重組效果，為故障藝術風格提供基礎。例如，在故障藝術中，開發者可以暫時分離紅色和綠色通道，然後錯位重組，創造出數字失真般的視覺衝擊。
• 故障藝術(Glitch Effect)：結合通道分離和重組技術，創造出獨特的故障藝術視覺效果。這種效果常用於科幻遊戲或音樂視頻中，通過動態調整貢獻參數，模擬信號干擾或系統崩潰的瞬間。

性能優化應用

• 移動端色彩壓縮：通過調整通道貢獻比例，實現色彩空間的壓縮，從而優化移動端設備的性能表現。例如，降低高動態範圍顏色的貢獻值，可以減少GPU負載，同時保持視覺質量，適用於大規模開放世界遊戲。

使用技巧與注意事項

可視化調試方法

• 利用ShaderGraph的預覽功能，實時查看通道混合效果，便於調整參數和優化結果。例如，在節點屬性面板中，開發者可以拖動滑動條並立即觀察顏色變化，避免反覆編譯着色器。
• 通過節點摺疊功能，隱藏未連接的端口，簡化視圖並提高調試效率。這在複雜着色器圖中尤為重要，有助於專注於關鍵參數設置。

性能考量

• 在移動端設備上使用ChannelMixer節點時，需注意其計算複雜度對性能的影響。通過合理設置參數和優化節點連接，可以降低性能消耗。例如，避免在每幀中頻繁更新貢獻值，或使用LOD（Level of Detail）技術動態調整混合精度。
• 避免在實時渲染中過度使用高精度的通道混合操作，以保持流暢的幀率表現。建議在預計算或離線渲染中應用複雜變換，而在移動端優先使用簡化版本。

常見問題解決方案

• 顏色溢出(超過 [0,1] 範圍)：通過調整滑動條參數，確保貢獻值在合理範圍內，避免顏色溢出問題。例如，使用Clamp節點限制輸出值，或通過後期處理校正超出範圍的顏色。
• 視覺效果與預期不符：檢查節點連接和參數設置，確保輸入輸出通道正確對應，並利用預覽功能進行實時驗證。如果問題持續，可以嘗試重置節點或參考Unity官方文檔中的最佳實踐指南。

進階應用：自定義顏色空間創建

案例：創建藝術化色調映射空間

通過ChannelMixer節點，開發者可以創建自定義的顏色空間，實現獨特的色調映射效果。例如，通過調整各通道貢獻比例，可以創造出暖色調或冷色調的視覺效果，增強場景的氛圍和情感表達。在一個森林場景中，增加綠色和黃色通道的貢獻可以模擬陽光透過樹葉的温暖感，而降低這些貢獻則可能營造出陰冷神秘的氛圍。這種應用不僅提升了視覺藝術性，還支持跨平台一致性，確保在不同設備上呈現統一的色彩體驗。

與其他節點的組合使用

• 通道混合器 + 紋理採樣：結合紋理採樣節點，可以實現基於紋理的通道混合效果，為材質增添更多細節和層次感。例如，使用一張噪聲紋理控制貢獻值，可以生成動態的色彩變化，模擬天氣或時間流逝。
• 通道混合器 + 法線貼圖：通過將通道混合器與法線貼圖節點結合使用，可以創造出複雜的表面光照效果，增強物體的立體感和真實感。在一個角色模型中，通過調整通道貢獻，可以高亮或陰影特定區域，突出肌肉輪廓或服裝細節。
