在Unity的Shader Graph中，Colorspace Conversion節點是一個功能強大且實用的工具，它允許開發者在不同的顏色空間之間進行轉換。理解這個節點的工作原理和應用場景對於創建高質量的着色器效果至關重要。顏色空間轉換在計算機圖形學中扮演着關鍵角色，它影響着顏色的表示方式、計算精度以及最終渲染結果的外觀。

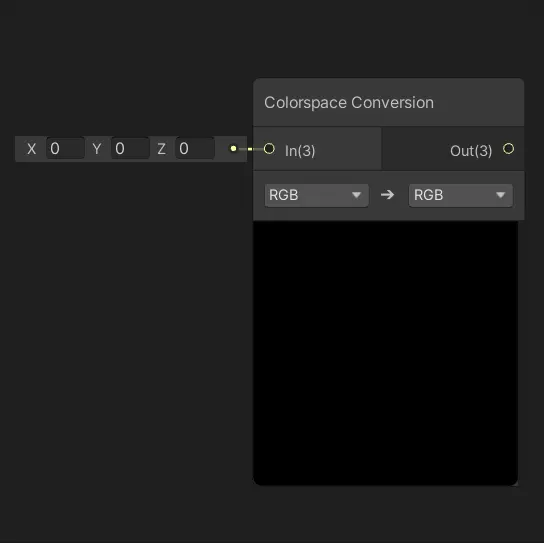

節點概述

Colorspace Conversion節點是Shader Graph中用於處理顏色空間轉換的核心組件。該節點的主要功能是將輸入的色彩值從一種顏色空間表示轉換為另一種顏色空間表示。在實時渲染中，正確的顏色空間處理能夠確保色彩的一致性和準確性，特別是在涉及光照計算、後期處理效果和色彩校正等場景中。

顏色空間定義了顏色的數學表示方法，不同的顏色空間有着各自的特點和適用場景。在Unity的渲染管線中，我們經常需要在sRGB空間、線性空間和HSV空間之間進行轉換，每個空間都有其獨特的優勢和用途。Colorspace Conversion節點封裝了這些複雜的轉換算法，讓開發者能夠通過簡單的節點連接完成專業的色彩處理。

該節點在URP（Universal Render Pipeline）中的重要性尤為突出，因為URP強調跨平台兼容性和性能優化，而正確的顏色空間處理是實現這些目標的基礎。無論是移動設備、主機還是PC平台，都需要確保色彩渲染的一致性。

端口詳解

Colorspace Conversion節點的端口設計簡潔而高效，包含輸入和輸出各一個端口，專門用於處理三維向量數據。

輸入端口（In）

輸入端口標記為"In"，接受Vector 3類型的數據，代表需要轉換的原始顏色值。這個三維向量通常包含三個分量，分別對應不同顏色空間的座標值：

• 在RGB和Linear顏色空間中，三個分量分別對應紅色(Red)、綠色(Green)和藍色(Blue)通道
• 在HSV顏色空間中，三個分量分別對應色相(Hue)、飽和度(Saturation)和明度(Value)

輸入值的範圍取決於原始顏色空間的特性：

• RGB空間的輸入值通常假定在[0,1]範圍內
• Linear空間的輸入值也是[0,1]範圍，但表示的是線性光照值
• HSV空間的H分量範圍是[0,1]（對應0-360度色相環），S和V分量範圍是[0,1]

輸出端口（Out）

輸出端口標記為"Out"，產生Vector 3類型的數據，表示轉換後的顏色值。輸出的數值範圍和含義取決於目標顏色空間的特性：

• 轉換到RGB空間時，輸出三個分量分別代表sRGB空間中的R、G、B值
• 轉換到Linear空間時，輸出代表線性光照強度的三個分量
• 轉換到HSV空間時，輸出分別代表H、S、V三個分量

輸出值的有效範圍始終保持在[0,1]區間內，確保與Shader Graph中其他節點的兼容性。這種標準化設計簡化了節點之間的連接和數據流動。

控件配置

Colorspace Conversion節點提供了兩個關鍵的下拉選單控件，用於精確控制顏色空間轉換的方向和方式。

From下拉選單

From控件定義了轉換的起始顏色空間，即輸入值當前所處的顏色空間表示。這個選擇直接影響節點如何解釋輸入數據：

• RGB選項：選擇此選項時，節點假定輸入值處於sRGB顏色空間中。sRGB是標準的顯示器色彩空間，其伽馬值約為2.2，符合人類視覺對亮度的非線性感知特性。在sRGB空間中，顏色值的分佈更符合顯示設備的物理特性，但不太適合進行數學運算。
• Linear選項：選擇此選項時，節點假定輸入值處於線性顏色空間中。線性空間中的顏色值與物理光照強度成正比關係，這使得它特別適合進行光照計算、混合和插值操作。在渲染方程中使用線性顏色值可以避免出現不正確的光照衰減和顏色混合結果。
• HSV選項：選擇此選項時，節點假定輸入值處於HSV顏色空間中。HSV空間以色相、飽和度和明度三個維度來描述顏色，這種表示方法更符合人類對顏色的直觀感知。HSV空間特別適合進行色彩調整操作，比如改變色調、調整飽和度或修改亮度。

To下拉選單

To控件定義了轉換的目標顏色空間，即希望將輸入值轉換為何種顏色空間表示：

• RGB選項：將輸入值轉換為sRGB顏色空間表示。這種轉換通常用於最終的顏色輸出，確保顏色在標準顯示設備上正確顯示。從Linear空間轉換到RGB空間時，會應用伽馬校正，將線性值轉換為適合顯示的非線性值。
• Linear選項：將輸入值轉換為線性顏色空間表示。這種轉換常用於準備進行數學運算的數據，特別是光照計算、物理正確的渲染以及需要精確色彩混合的場景。
• HSV選項：將輸入值轉換為HSV顏色空間表示。這種轉換適用於需要基於色相、飽和度或明度進行色彩操作的場景，比如實現顏色選擇器、創建色彩變換效果或進行圖像處理算法。

控件組合策略

From和To控件的組合決定了具體的轉換路徑，不同的組合適用於不同的應用場景：

• 相同顏色空間之間的轉換（如RGB到RGB）實際上執行的是直通操作，但可能在內部進行一些數據規範化處理
• 從RGB到Linear的轉換對於準備光照計算數據至關重要
• 從Linear到RGB的轉換是渲染管線的最後步驟之一，確保顏色正確顯示
• 涉及HSV空間的轉換特別適合創作工具和藝術導向的效果

顏色空間理論基礎

要充分利用Colorspace Conversion節點，需要深入理解各個顏色空間的數學特性和應用場景。

RGB顏色空間

RGB顏色空間是基於三原色（紅、綠、藍）加色混合原理建立的色彩模型。在計算機圖形學中，最常見的RGB空間是sRGB，它已經成為互聯網和大多數應用程序的標準。

sRGB空間的關鍵特性包括：

• 非線性響應：sRGB應用了大約2.2的伽馬值，使得數值分佈更符合人類視覺系統的靈敏度
• 設備相關性：sRGB色彩與顯示設備的特性緊密相關
• 存儲效率：非線性編碼在視覺上提供了更均勻的量化級別分佈

在Shader Graph中，紋理採樣默認返回sRGB空間的值，而顏色選擇器也通常在此空間中工作。這意味着直接從紋理採樣或使用顏色屬性得到的值通常處於sRGB空間。

Linear顏色空間

線性顏色空間，也稱為線性RGB，其中的數值與物理光照強度成線性正比關係。這種特性使得線性空間成為進行數學運算的理想選擇。

線性空間的重要性體現在：

• 物理正確性：光照計算基於物理法則，需要在線性空間中進行才能得到準確結果
• 混合準確性：顏色混合、透明度合成等操作在線性空間中會產生更自然的結果
• 一致性：不同強度下的顏色運算結果保持一致，避免伽馬失真

Unity的渲染管線內部大量使用線性空間進行計算，特別是在URP和HDRP中。瞭解何時需要進行空間轉換對於創建高質量的着色器至關重要。

HSV顏色空間

HSV顏色空間使用色相(Hue)、飽和度(Saturation)和明度(Value)三個維度來描述顏色，這種表示方法更貼近人類對顏色的直觀感知。

HSV空間的組成部分：

• 色相(H)：表示顏色的類型，在色輪上的位置，範圍通常是0°到360°（在Shader中歸一化為0-1）
• 飽和度(S)：表示顏色的純度或強度，從灰色到完全飽和的顏色
• 明度(V)：表示顏色的亮度，從黑色到最亮的顏色

HSV空間的主要優勢：

• 直觀的色彩調整：可以獨立調整色相、飽和度和明度，而不影響其他屬性
• 色彩選擇簡化：基於色輪的色彩選擇比RGB立方體更符合直覺
• 特效製作：創建色彩循環、飽和度漸變等效果更加簡單直接

轉換算法詳解

Colorspace Conversion節點內部實現了精確的數學轉換算法，理解這些算法有助於預測節點的行為並調試可能出現的問題。

RGB到Linear轉換算法

從sRGB到Linear空間的轉換涉及伽馬解碼過程，其數學表達式為：

float3 linearRGBLo = In / 12.92;
float3 linearRGBHi = pow(max(abs((In + 0.055) / 1.055), 1.192092896e-07), float3(2.4, 2.4, 2.4));
Out = float3(In <= 0.04045) ? linearRGBLo : linearRGBHi;

這個算法的核心是分段函數：

• 對於暗部區域（In <= 0.04045），使用線性變換，避免在極低值處出現精度問題
• 對於亮部區域，使用冪律函數進行伽馬解碼
• 使用max(abs(...), 1.192092896e-07)確保數值穩定性，避免出現無效的冪運算

這種轉換對於光照計算至關重要，因為物理光照方程在線性空間中才能正確工作。

Linear到RGB轉換算法

從Linear到sRGB的轉換是伽馬編碼過程，與上述過程相反：

float3 sRGBLo = In * 12.92;
float3 sRGBHi = (pow(max(abs(In), 1.192092896e-07), float3(1.0 / 2.4, 1.0 / 2.4, 1.0 / 2.4)) * 1.055) - 0.055;
Out = float3(In <= 0.0031308) ? sRGBLo : sRGBHi;

這個轉換的特點：

• 同樣使用分段函數，臨界點在0.0031308
• 確保轉換後的顏色值在標準顯示設備上正確顯示
• 是渲染管線的最後步驟之一，在輸出到幀緩衝區之前應用

RGB與HSV互轉算法

RGB與HSV之間的轉換涉及更復雜的幾何關係，因為這兩個顏色空間的根本結構不同。

從RGB到HSV的轉換算法：

float4 K = float4(0.0, -1.0 / 3.0, 2.0 / 3.0, -1.0);
float4 P = lerp(float4(In.bg, K.wz), float4(In.gb, K.xy), step(In.b, In.g));
float4 Q = lerp(float4(P.xyw, In.r), float4(In.r, P.yzx), step(P.x, In.r));
float D = Q.x - min(Q.w, Q.y);
float E = 1e-10;
Out = float3(abs(Q.z + (Q.w - Q.y)/(6.0 * D + E)), D / (Q.x + E), Q.x);

這個算法的關鍵點：

• 通過比較RGB分量找到最大值、中間值和最小值
• 計算色相時考慮顏色在色輪上的位置
• 飽和度計算基於最大值與最小值的差異
• 明度直接取RGB分量中的最大值

從HSV到RGB的轉換算法：

float4 K = float4(1.0, 2.0 / 3.0, 1.0 / 3.0, 3.0);
float3 P = abs(frac(In.xxx + K.xyz) * 6.0 - K.www);
Out = In.z * lerp(K.xxx, saturate(P - K.xxx), In.y);

這個算法的特點：

• 基於色相在色輪上的位置計算RGB分量
• 使用lerp和saturate確保結果在有效範圍內
• 明度值直接縮放最終結果

實際應用案例

Colorspace Conversion節點在Shader Graph中有廣泛的應用場景，以下是一些典型的用例。

光照計算中的顏色空間轉換

在實現自定義光照模型時，正確的顏色空間處理至關重要。一個常見的應用是將紋理顏色從sRGB轉換到Linear空間進行光照計算：

• 首先使用Sample Texture 2D節點採樣紋理
• 將採樣結果連接到Colorspace Conversion節點的In端口
• 設置From為RGB，To為Linear
• 將轉換後的Linear顏色用於光照計算
• 計算完成後，再將結果從Linear轉換回RGB用於輸出

這種工作流程確保了：

• 光照計算在線性空間中正確進行
• 最終顏色適合顯示設備
• 避免了伽馬不正確導致的光照過亮或過暗問題

色彩調整特效

利用HSV顏色空間可以創建直觀的色彩調整效果。例如，實現一個可動態調整色調的着色器：

• 將原始RGB顏色轉換為HSV空間
• 使用Time節點驅動色相值循環變化
• 保持飽和度和明度不變
• 將調整後的HSV轉換回RGB空間

這種方法的優勢：

• 色相調整自然且符合視覺預期
• 可以輕鬆創建色彩循環動畫
• 不影響圖像的對比度和亮度

高級圖像處理

在實現複雜的圖像處理效果時，經常需要在不同顏色空間之間切換以利用各自的優勢：

• 在RGB空間進行邊緣檢測和紋理分析
• 轉換到HSV空間進行選擇性色彩調整
• 在Linear空間進行模糊和混合操作
• 最終轉換回RGB空間輸出

多空間協作的例子：

• 飽和度增強：在HSV空間中增加S分量
• 色彩鍵控：在HSV空間中基於色相進行摳像
• 色調映射：在Linear空間中處理HDR內容，然後轉換到RGB

性能考慮與最佳實踐

在使用Colorspace Conversion節點時，需要考慮性能影響並遵循最佳實踐。

性能影響分析

顏色空間轉換涉及數學運算，不同轉換路徑的計算成本各不相同：

• RGB與Linear之間的轉換包含條件判斷和冪運算，計算成本中等
• 涉及HSV的轉換包含更多向量運算和條件判斷，計算成本較高
• 相同空間之間的轉換成本最低，基本上是直通操作

優化建議：

• 避免在片段着色器中不必要的重複轉換
• 考慮在頂點着色器或預處理階段進行轉換
• 對於靜態數據，預先計算轉換結果

精度考慮

顏色空間轉換中的精度問題需要注意：

• 極低值處理：轉換算法中包含對小值的特殊處理，避免數值不穩定
• 色相環繞：HSV色相是循環的，處理邊界情況時需要注意
• 伽馬校正的精度對最終視覺效果影響顯著

精度最佳實踐：

• 在關鍵計算中使用高精度浮點數
• 測試極端輸入值下的節點行為
• 瞭解不同平台上的精度差異

工作流程整合

將Colorspace Conversion節點有效整合到Shader Graph工作流程中：

• 建立標準的顏色空間處理流程
• 使用Sub Graph封裝常用的轉換組合
• 為團隊制定顏色空間使用規範
• 在Shader中添加適當的註釋説明顏色空間假設

文檔和維護建議：

• 記錄着色器中關鍵節點的顏色空間狀態
• 使用一致的命名約定標識顏色空間
• 定期審查和測試顏色相關代碼

故障排除與常見問題

在使用Colorspace Conversion節點時可能會遇到各種問題，以下是一些常見問題及其解決方案。

顏色顯示不正確

當最終渲染結果與預期不符時，可能的原因包括：

• 錯誤的顏色空間假設：確保清楚每個紋理和顏色值的顏色空間
• 缺失必要的轉換：檢查渲染管線中是否缺少必要的伽馬校正
• 平台差異：不同平台可能有不同的顏色空間默認值

診斷步驟：

• 檢查輸入輸出的數值範圍
• 驗證From和To設置是否正確
• 測試簡單的已知顏色轉換

性能問題

如果着色器性能不如預期，可能的原因：

• 過於頻繁的顏色空間轉換
• 在不需要高精度的情況下使用複雜轉換
• 未能利用硬件加速的轉換功能

優化策略：

• 使用性能分析工具識別熱點
• 考慮將轉換移至較低頻率的計算階段
• 評估是否真的需要實時轉換

數值精度問題

極端情況下可能出現的數值問題：

• 極低值下的精度損失
• 色相環繞時的邊界問題
• 伽馬校正中的溢出問題

解決方案：

• 使用更高精度的數據類型
• 實現自定義的邊界處理
• 添加數值安全保護

進階應用與技巧

掌握了Colorspace Conversion節點的基本原理後，可以探索一些進階應用和技巧。

自定義顏色空間轉換

雖然Shader Graph提供了內置的轉換節點，但有時可能需要實現自定義的轉換：

• 使用Math節點手動實現特定轉換算法
• 創建針對特定需求的優化版本
• 實現非標準顏色空間之間的轉換

自定義轉換的優勢：

• 針對特定用例優化性能
• 實現特殊的色彩處理需求
• 提供更大的靈活性和控制力

多空間混合技術

高級着色器效果可能需要在多個顏色空間中進行操作：

• 在Linear空間進行光照計算
• 在HSV空間進行色彩調整
• 在RGB空間進行後期處理

混合工作流程的例子：

• HDR色調映射：在Linear空間處理高動態範圍，然後轉換到RGB
• 選擇性色彩校正：在HSV空間識別特定顏色範圍，在RGB空間進行處理
• 物理正確的混合：在線性空間進行透明度混合，避免伽馬問題

與其他節點的協同工作

Colorspace Conversion節點與其他Shader Graph節點的結合使用：

• 與Custom Function節點結合實現特殊算法
• 與Sub Graph結合創建可重用的顏色處理模塊
• 與Branch節點結合實現條件轉換邏輯

集成技巧：

• 創建顏色空間感知的Sub Graph
• 使用Switch節點根據條件選擇不同的轉換路徑
• 利用Vertex Color和UV數據驅動顏色空間參數
