前言

在物聯網（IoT）領域，邊緣計算的應用日益廣泛，KubeEdge作為Kubernetes的擴展項目，為邊緣設備提供了高效、可擴展的管理能力。Kylin V10 SP3作為國產操作系統，以其穩定性和安全性在各類場景中得到廣泛使用。本文將詳細介紹如何在Kylin V10 SP3上部署KubeEdge-v1.18.0版本。

本篇博客將基於 Kylin V10 SP3 部署 KubeEdge-v1.18.0 環境，並通過實際操作搭建一個完整的雲邊協同集羣。通過本次部署，讀者可以深入瞭解 KubeEdge 的架構設計及其在邊緣計算中的應用。（讀者可以先閲讀基於Ubuntu22.04部署KubeEdge-v1.18.0環境，本文將展現Kylin和Ubuntu不同部署細節。）

集羣介紹

KubeEdge 的架構分為雲端和邊緣兩部分：

• CloudCore：運行在雲端，負責管理邊緣節點、設備與應用的生命週期，並與 Kubernetes API Server 進行通信。
• EdgeCore：運行在邊緣設備上，負責與 CloudCore 進行交互，同時執行本地的計算任務與設備管理。

準備工作

在開始部署之前，我們需要確保以下環境和資源準備就緒：

1. Kylin V10 SP3 系統：確保雲端和邊緣節點均運行 Kylin，並進行基礎的系統更新與配置。
2. Kubernetes 集羣：在雲端部署一個 Kubernetes 集羣以管理邊緣節點，推薦使用 kubeadm 進行初始化。
3. 網絡環境：確保雲端與邊緣節點之間的網絡互通，以便邊緣節點能夠順利訪問雲端的 CloudCore。
4. Containerd 容器運行時：在雲端和邊緣節點上使用 Containerd 作為容器運行時，以支持 KubeEdge 組件的運行。

集羣配置信息

接下來，我們將介紹如何逐步完成 KubeEdge-v1.18.0 的部署和配置，並確保集羣順利運行。

1. Kylin V10 SP3 環境創建

在開始部署 KubeEdge-v1.18.0 之前，需要確保雲端和邊緣節點運行在麒麟操作系統上。具體的安裝和配置步驟可以參考以下視頻：

1. 安裝銀河麒麟桌面系統V10【詳細圖文教程】

根據上述文章完成基本操作後，開始對三台主機進一步調整相關配置。

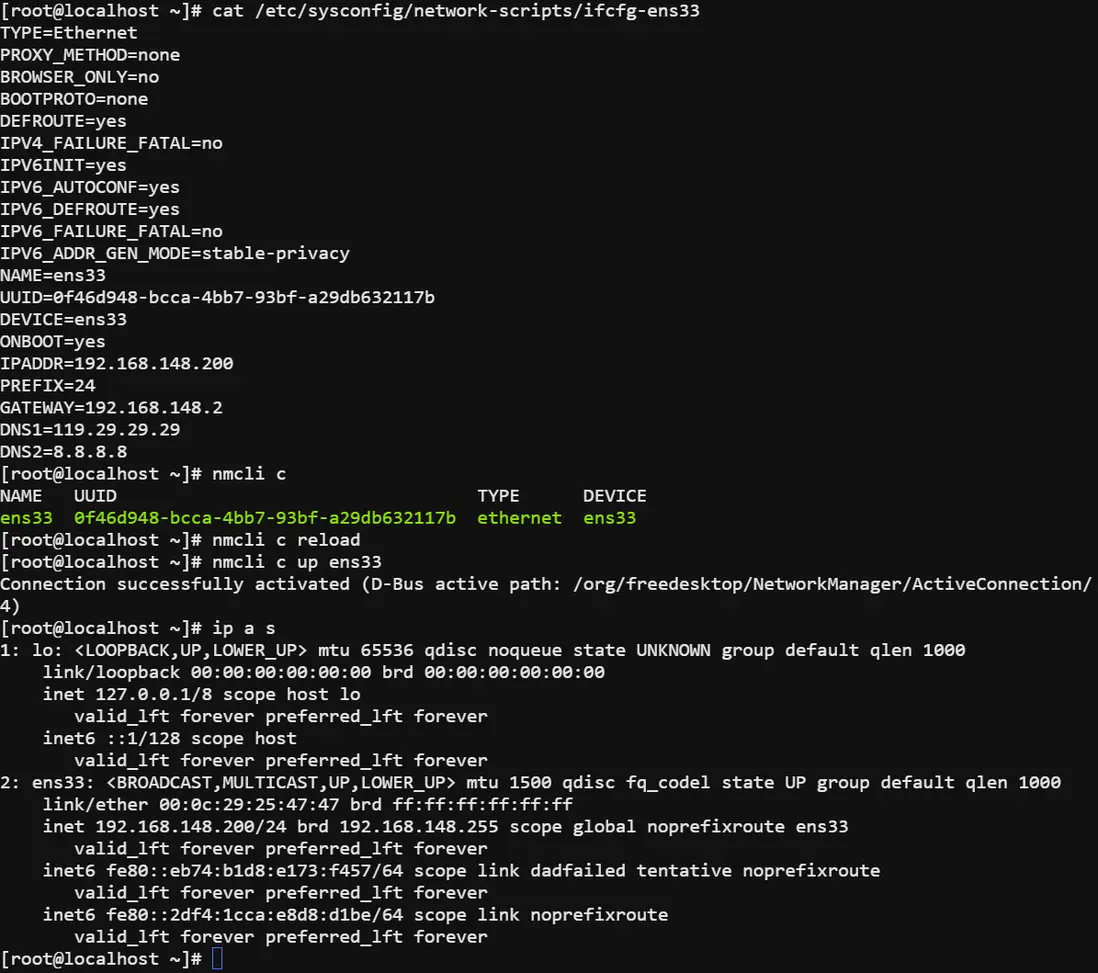

1.1 網絡配置

vim /etc/sysconfig/network-scripts/ifcfg-ens33

# 除了IPADDR和GATEWAY需要根據情況修改，其它設置可直接複製。
# 虛擬機網關NAT模式下一般以“.2”結尾，具體設置可在虛擬機網絡編輯器中查看。
# set PROXY_METHOD=none
# set IPADDR=192.168.148.200(本機IP)
# set PREFIX=24
# set GATEWAY=192.168.148.2
# set DNS1=119.29.29.29
# set DNS2=8.8.8.8

nmcli c
nmcli c reload
nmcli c up ens33

1.2 設置系統主機名及Host文件

# edgenode不需要設置
sudo cat << EOF >> /etc/hosts
192.168.148.200 k8s-master01
192.168.255.201 k8s-worker01
EOF

# 在對應的節點分別執行
sudo hostnamectl set-hostname k8s-master01
sudo hostnamectl set-hostname k8s-worker01

1.3 更新yum

sudo yum update -y

1.4 禁用iptables和firewalld服務

systemctl stop firewalld
systemctl disable firewalld

systemctl stop iptables
systemctl disable iptables

1.5 禁用selinux

# 永久關閉
sed -i 's/enforcing/disabled/' /etc/selinux/config

# 臨時關閉
setenforce 0

1.6 禁用swap分區

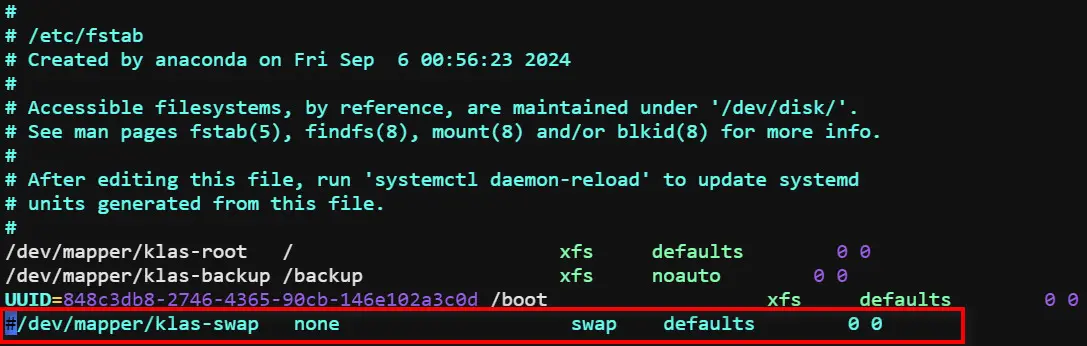

# 永久關閉，將帶有“swap”的行註釋
vim /etc/fstab

# 臨時關閉
swapoff -a

1.7 調整內核參數

cat <<EOF | sudo tee /etc/sysctl.d/k8s.conf
net.bridge.bridge-nf-call-iptables  = 1
net.bridge.bridge-nf-call-ip6tables = 1
net.ipv4.ip_forward                 = 1
EOF

# 依次執行下面命令
sysctl -p
modprobe br_netfilter
lsmod | grep br_netfilter

1.8 配置 ipvs 功能

# 安裝ipset和ipvsadm
yum install ipset ipvsadmin -y
#如果提示No package ipvsadmin available.需要使用
yum install ipvsadm

# 添加需要加載的模塊寫入腳本文件
cat <<EOF > /etc/sysconfig/modules/ipvs.modules
#!/bin/bash
modprobe -- ip_vs
modprobe -- ip_vs_rr
modprobe -- ip_vs_wrr
modprobe -- ip_vs_sh
modprobe -- nf_conntrack_ipv4
EOF

# 為腳本文件添加執行權限
chmod +x /etc/sysconfig/modules/ipvs.modules
# 執行腳本文件
/bin/bash /etc/sysconfig/modules/ipvs.modules

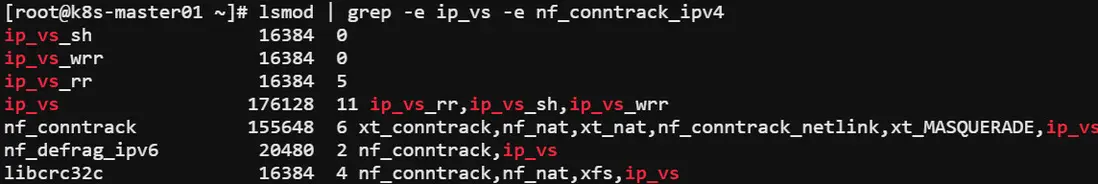

# 查看對應的模塊是否加載成功
lsmod | grep -e ip_vs -e nf_conntrack_ipv4

1.9 重啓

reboot

2. 安裝容器運行時Containerd

在部署 KubeEdge 環境時，容器運行時是至關重要的組件。Containerd 是一個輕量級的容器運行時，它與 Kubernetes 緊密集成，並且在邊緣計算場景中表現穩定。建議在 KubeEdge 的高版本中使用 Containerd 作為容器運行時，因為它提供了更好的性能和可靠性。
這部分內容在Ubuntu、Kylin乃至於其它類CentOS系統中，基本是通用的，可以作為通用的部署流程參考。

2.1 更新yum包

sudo yum update -y

2.2 安裝Containerd

curl -LO https://github.com/containerd/containerd/releases/download/v1.7.13/cri-containerd-cni-1.7.13-linux-amd64.tar.gz

# 解壓到根目錄
sudo tar -zxvf cri-containerd-cni-1.7.13-linux-amd64.tar.gz -C /

# 查看Containerd版本
containerd -v

2.3 配置Containerd

# 創建配置文件目錄
sudo mkdir /etc/containerd

# 創建配置文件
containerd config default | sudo tee /etc/containerd/config.toml

# 修改配置文件
sudo vi /etc/containerd/config.toml

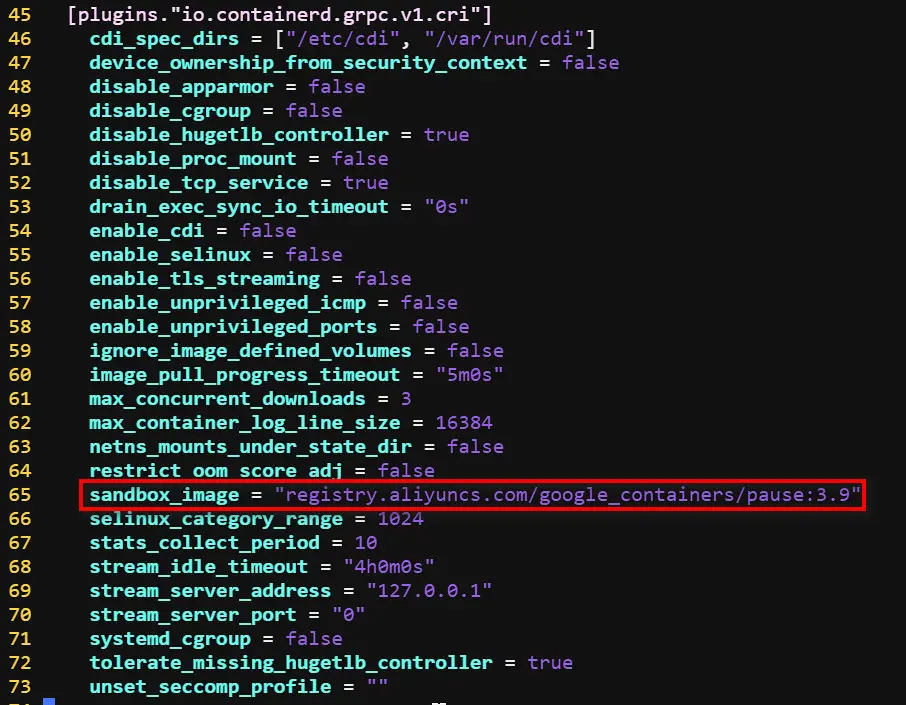

# 將sandbox_image 值修改為 registry.aliyuncs.com/google_containers/pause:3.9

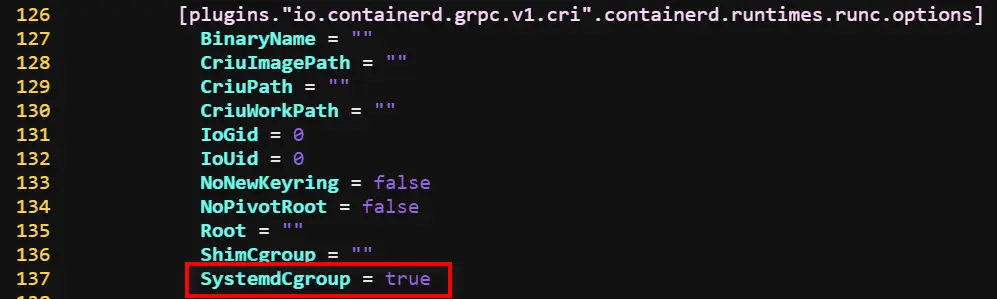

# 將SystemdCgroup 值修改為 true

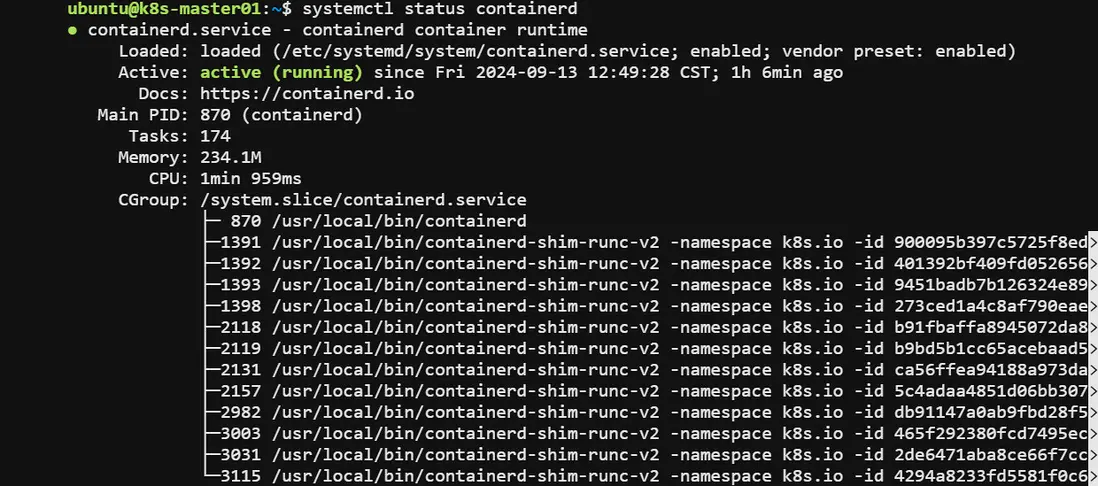

2.4 啓動並設置開機自啓

sudo systemctl enable --now containerd

3. 安裝Kubernetes 1.29

3.1 安裝依賴

cat <<EOF | sudo tee /etc/yum.repos.d/kubernetes.repo
[kubernetes]
name=Kubernetes
baseurl=https://pkgs.k8s.io/core:/stable:/v1.29/rpm/
enabled=1
gpgcheck=1
gpgkey=https://pkgs.k8s.io/core:/stable:/v1.29/rpm/repodata/repomd.xml.key
exclude=kubelet kubeadm kubectl cri-tools kubernetes-cni
EOF

yum install -y kubelet kubeadm kubectl --disableexcludes=kubernetes
systemctl enable --now kubelet

3.2 Master初始化

# 如果init時出現鏡像拉取失敗的error，可以使用如下命令拉取鏡像後init
# kubeadm config images pull --kubernetes-version=v1.29.9
# kubeadm reset

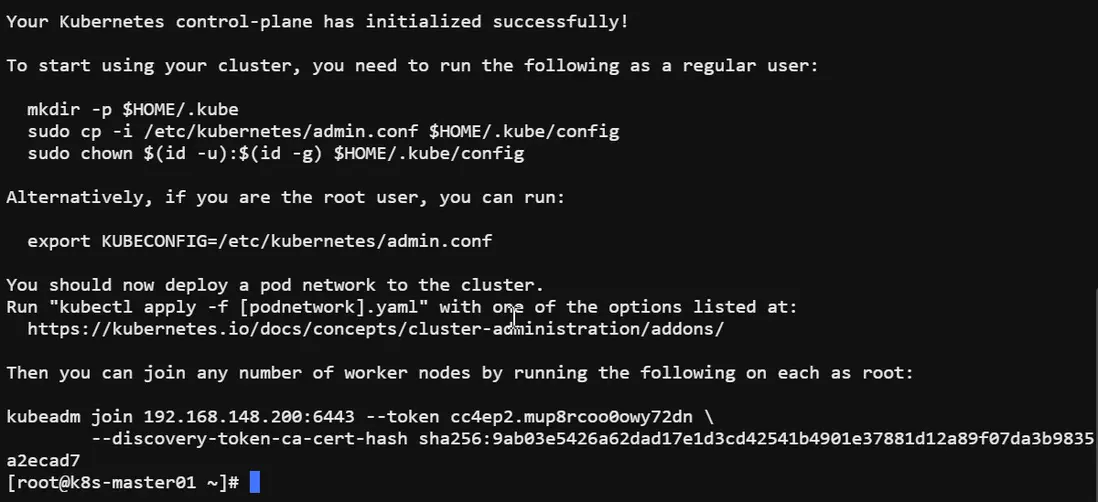

kubeadm init --image-repository registry.aliyuncs.com/google_containers \
--kubernetes-version=v1.29.9 \
--apiserver-advertise-address=192.168.148.200 \
--service-cidr=10.96.0.0/12 \
--pod-network-cidr=10.244.0.0/16 \
--v=5

3.3 Master後續操作

mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

注：如果在3.3和3.4中出現如下錯誤“/proc/sys/net/ipv4/ip_forward contents are not set to 1”，則參考博文配置K8S出現以下錯誤“/proc/sys/net/ipv4/ip_forward contents are not set to 1

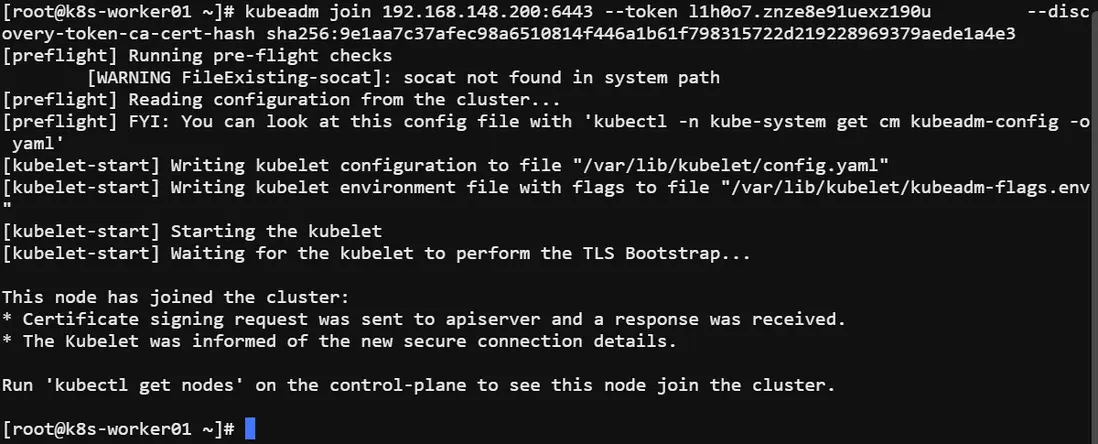

3.4 Worker加入集羣

kubeadm join 192.168.148.200:6443 --token 0grr01.zbqxdtmuc5qd9d05 \
        --discovery-token-ca-cert-hash sha256:7942fdfd7e7e47318bc1b31f7ad8c1a05162b2292e706ad4c6c4b128abaa8e0b

如果忘記令牌，可以在master上重新執行打印命令

kubeadm token create --print-join-command

3.5 安裝網絡插件

3.5.1 Flannel網絡插件

# 這裏下載好kube-flannel.yml後，需要修改Network和image配置
wget https://github.com/flannel-io/flannel/releases/latest/download/kube-flannel.yml

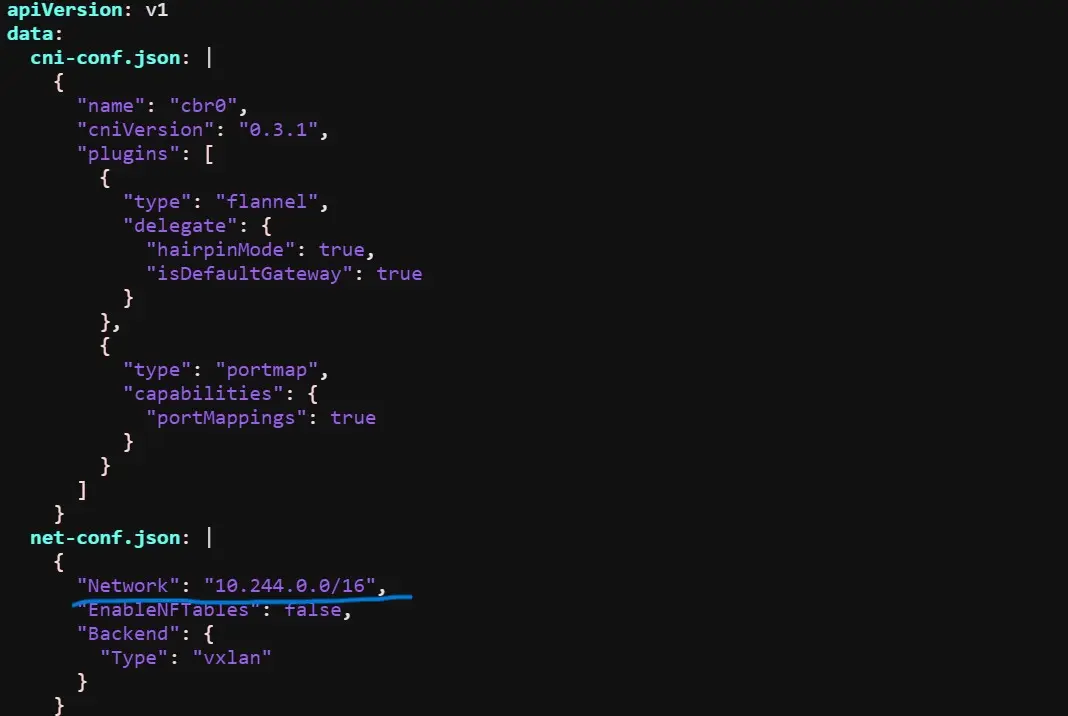

kube-flannel.yml 中的 Network 與 kubeadm init --pod-network-cidr=10.244.0.0/16 一致，否則修改。

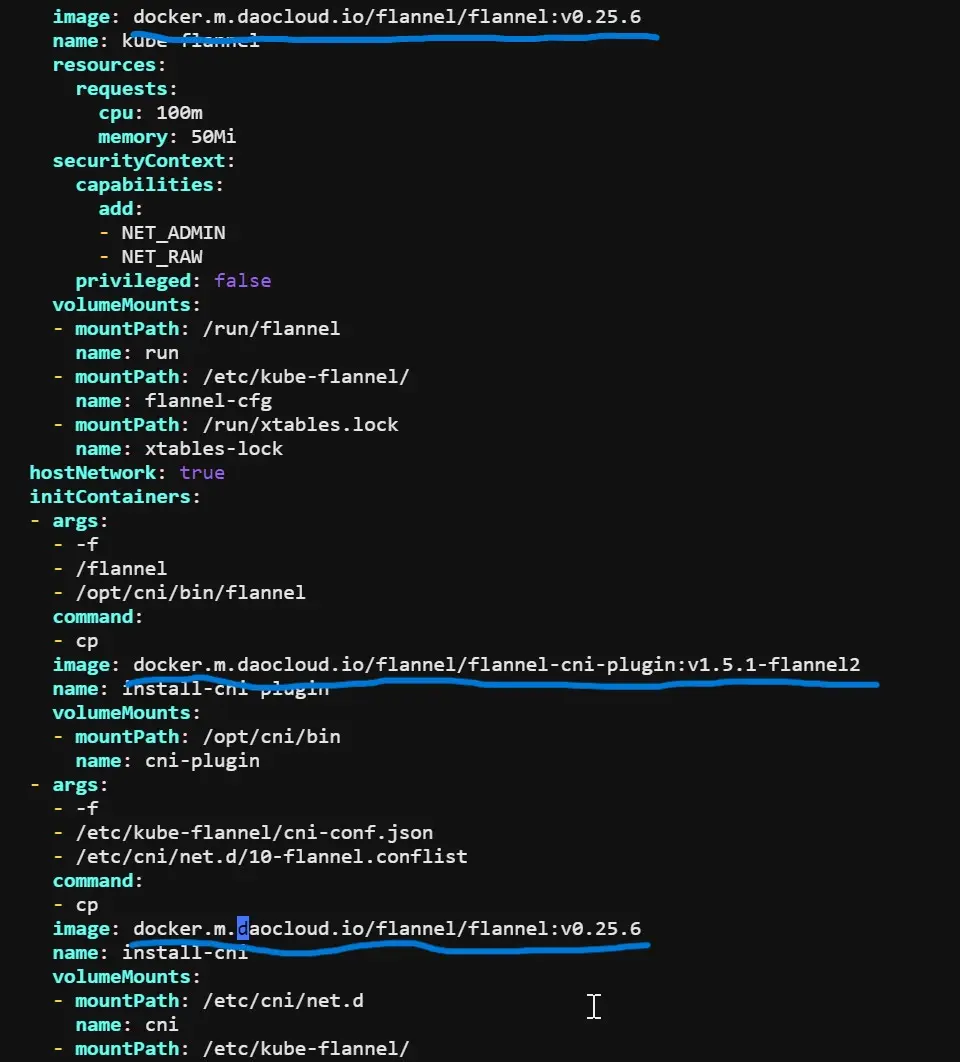

docker.io需要修改為docker.m.daocloud.io

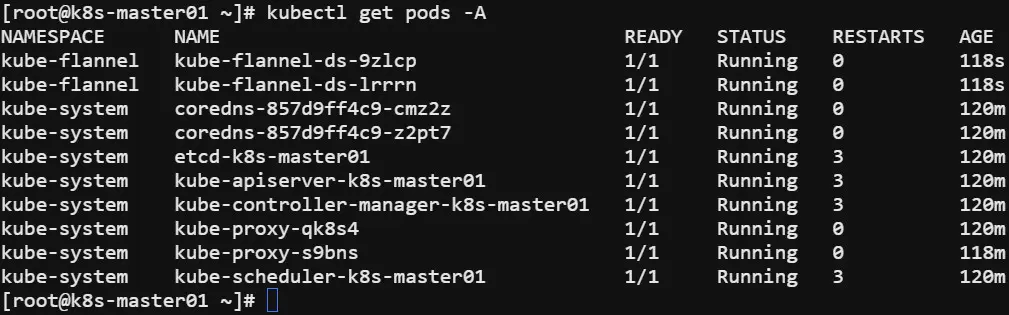

kubectl apply -f kube-flannel.yml

3.5.2 Calico網絡插件

# 這裏下載好tigera-operator.yaml和custom-resources.yaml後，需要修改Network和image配置
kubectl create -f https://raw.githubusercontent.com/projectcalico/calico/v3.28.1/manifests/tigera-operator.yaml

kubectl create -f https://raw.githubusercontent.com/projectcalico/calico/v3.28.1/manifests/custom-resources.yaml

watch kubectl get pods -n calico-system

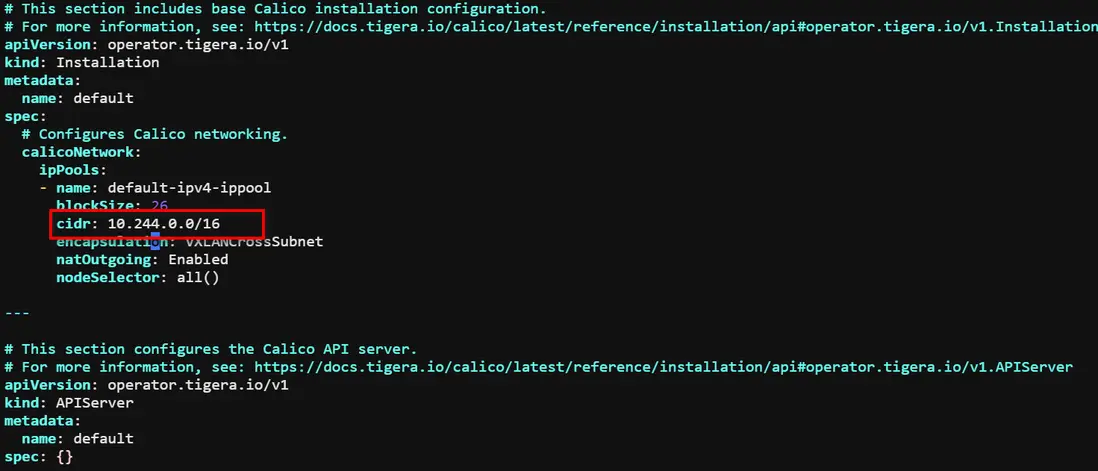

custom-resources.yaml 中的 cidr 與 kubeadm init --pod-network-cidr=10.244.0.0/16 一致，否則修改。

quay.io需要修改為quay.m.daocloud.io

# 查找image鏡像
grep 'image:' tigera-operator.yaml

# 修改鏡像地址
sed -i 's|image: quay.io/tigera/operator:v1.34.3|image: quay.m.daocloud.io/tigera/operator:v1.34.3|g' tigera-operator.yaml

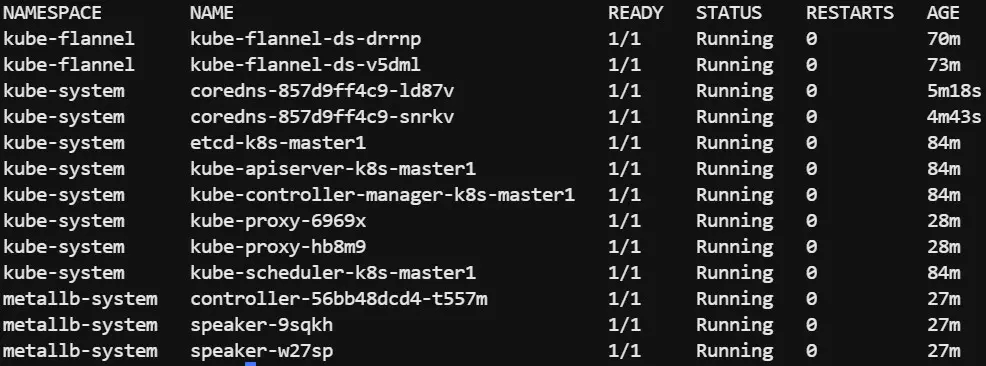

至此，k8s集羣告一段落！！！

4. 部署KubeEdge-v1.18.0 Cloudcore

4.1 部署MetalLB

# kube-proxy默認使用的是iptables轉發模式，在大規模集羣中，建議改為ipvs。如果當前轉發模式是ipvs，啓用嚴格的 ARP。
kubectl edit configmap -n kube-system kube-proxy

# 修改strictARP，將其改為true
# 修改mode，將其改為ipvs

kubectl rollout restart daemonset/kube-proxy -n kube-system

# 創建 MetalLB 命名空間
kubectl create namespace metallb-system

# 安裝MetalLB
curl https://raw.githubusercontent.com/metallb/metallb/v0.14.5/config/manifests/metallb-native.yaml -O
kubectl apply -f metallb-native.yaml

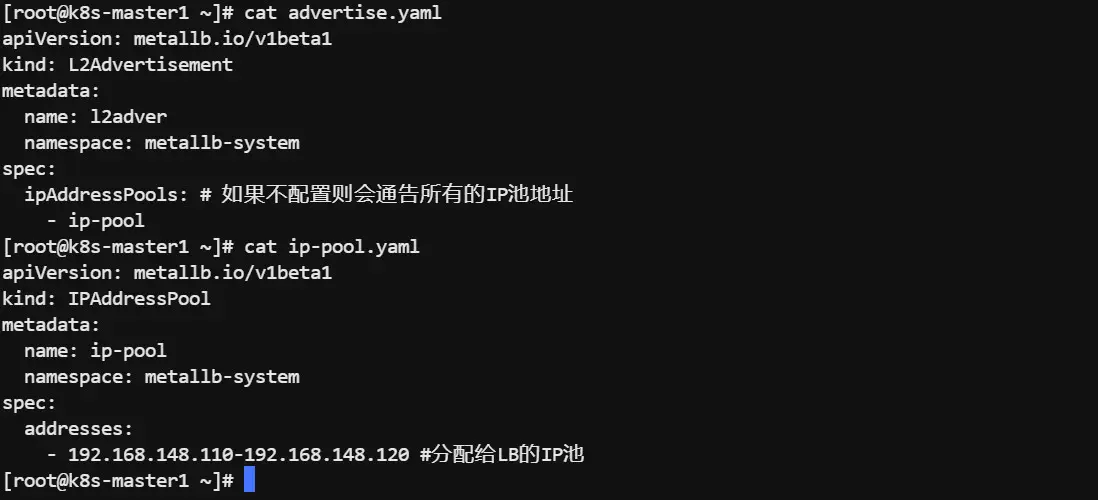

# 配置 MetalLB
kubectl apply -f advertise.yaml
kubectl apply -f ip-pool.yaml

4.2 master安裝keadm

wget https://github.com/kubeedge/kubeedge/releases/download/v1.18.0/keadm-v1.18.0-linux-amd64.tar.gz

tar -zxvf keadm-v1.18.0-linux-amd64.tar.gz
cd keadm-v1.18.0-linux-amd64/keadm/
cp keadm /usr/sbin/

4.3 安裝Cloudcore

由於網絡問題，使用keadm init初始化的時候拉取‘docker.io/kubeedge/cloudcore:v1.18.0’往往會失敗，這個時候需要手動拉取‘docker.io/kubeedge/cloudcore:v1.18.0’鏡像並導入Kubernetes相關的 containerd命名空間（默認使用k8s.io）中，需要注意的是由於我們並不清楚init時Cloudcore會布在哪個節點上，所以最好所有節點都進行此操作。（cloudcore對應版本鏡像地址：https://docker.aityp.com/r/docker.io/kubeedge/cloudcore）

# containerd 拉取命令
ctr images pull swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/kubeedge/cloudcore:v1.18.0
ctr images tag  swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/kubeedge/cloudcore:v1.18.0  docker.io/kubeedge/cloudcore:v1.18.0
# containerd 導出鏡像為 .tar 文件命令
ctr image export cloudcore_v1.18.0.tar docker.io/kubeedge/cloudcore:v1.18.0
# containerd 導入鏡像命令
ctr -n=k8s.io image import cloudcore_v1.18.0.tar

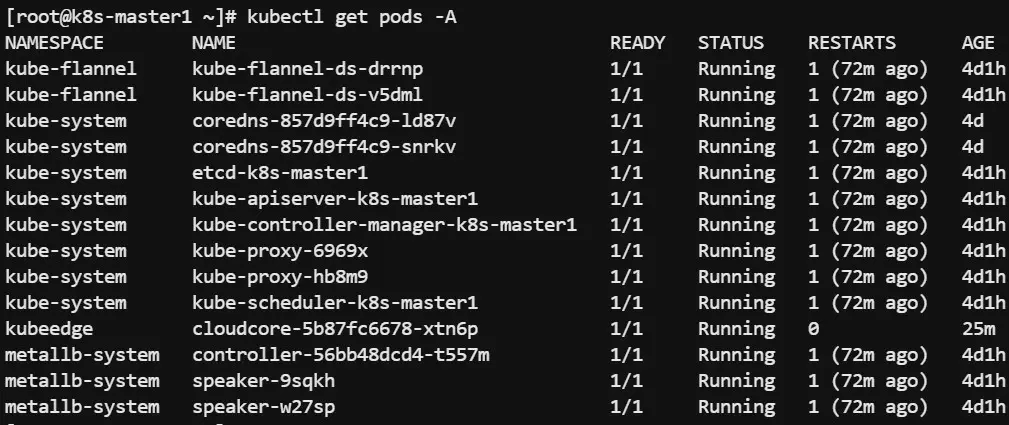

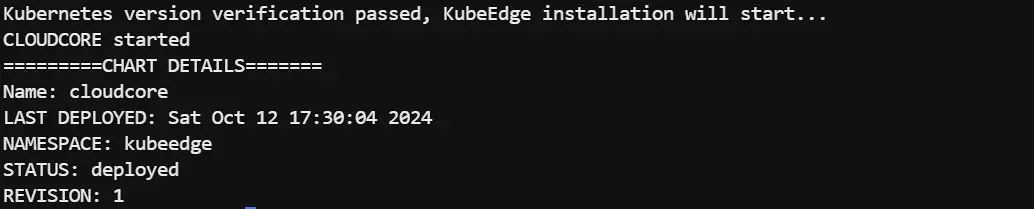

keadm init --advertise-address=192.168.148.200 --kubeedge-version=1.18.0

# 修改cloudcore的svc
kubectl edit svc cloudcore -n kubeedge

# 打標籤（kube-system、metallb-system、kube-flannel）
kubectl get daemonset -n kube-system |grep -v NAME |awk '{print $1}' | xargs -n 1 kubectl patch daemonset -n kube-system --type='json' -p='[{"op": "replace","path": "/spec/template/spec/affinity","value":{"nodeAffinity":{"requiredDuringSchedulingIgnoredDuringExecution":{"nodeSelectorTerms":[{"matchExpressions":[{"key":"node-role.kubernetes.io/edge","operator":"DoesNotExist"}]}]}}}}]'

kubectl get daemonset -n metallb-system |grep -v NAME |awk '{print $1}' | xargs -n 1 kubectl patch daemonset -n metallb-system --type='json' -p='[{"op": "replace","path": "/spec/template/spec/affinity","value":{"nodeAffinity":{"requiredDuringSchedulingIgnoredDuringExecution":{"nodeSelectorTerms":[{"matchExpressions":[{"key":"node-role.kubernetes.io/edge","operator":"DoesNotExist"}]}]}}}}]'

kubectl get daemonset -n kube-flannel |grep -v NAME |awk '{print $1}' | xargs -n 1 kubectl patch daemonset -n kube-flannel --type='json' -p='[{"op": "replace","path": "/spec/template/spec/affinity","value":{"nodeAffinity":{"requiredDuringSchedulingIgnoredDuringExecution":{"nodeSelectorTerms":[{"matchExpressions":[{"key":"node-role.kubernetes.io/edge","operator":"DoesNotExist"}]}]}}}}]'

4.4 edgenode接入KubeEdge

從master獲取token

keadm gettoken

4.5 edgenode安裝keadm

由於網絡問題，使用keadm join加入的時候拉取‘docker.io/kubeedge/installation-package:v1.18.0’往往會失敗，這個時候需要手動拉取‘docker.io/kubeedge/installation-package:v1.18.0’鏡像並導入Kubernetes相關的 containerd命名空間（默認使用k8s.io）中。（installation-package對應版本鏡像地址：https://docker.aityp.com/r/docker.io/kubeedge/installation-pa...）

wget https://github.com/kubeedge/kubeedge/releases/download/v1.18.0/keadm-v1.18.0-linux-amd64.tar.gz

tar -zxvf keadm-v1.18.0-linux-amd64.tar.gz
cd keadm-v1.18.0-linux-amd64/keadm/
cp keadm /usr/sbin/

# containerd 拉取命令
ctr images pull swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/kubeedge/installation-package:v1.18.0
ctr images tag  swr.cn-north-4.myhuaweicloud.com/ddn-k8s/docker.io/kubeedge/installation-package:v1.18.0  docker.io/kubeedge/installation-package:v1.18.0
# containerd 導出鏡像為 .tar 文件命令
ctr image export installation-package_v1.18.0.tar docker.io/kubeedge/installation-package:v1.18.0
# containerd 導入鏡像命令
ctr -n=k8s.io image import installation-package_v1.18.0.tar

keadm join --cloudcore-ipport=192.168.148.200:10000 --edgenode-name=edgenode-01 --kubeedge-version=1.18.0 --token=6e8d40329efb0b66d2b124da5ec43c083e086bf827cb70e31c970abeb34f8198.eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJleH --cgroupdriver=systemd
