背景
前端業務場景中每次功能發佈都會面臨着相應的ui功能測試，因為前端業務的功能迭代之間往往存在顯性或者隱性的關聯性，每次上線某個功能迭代後，嚴格意義上也需要對整體功能進行迴歸，因此單靠人力的手工測試需要花費較多的時間和精力在功能迴歸上，且容易漏掉一些細節問題。
基於業務中的上述現狀，我們嘗試引入ui自動化測試來解決測試中的“重複迴歸”問題，基於 puppeteer 和 jest 兩大開源工具，封裝了一款UI自動化測試sdk，適用於以下兩個常見業務場景：
- 穩定的老業務，功能不經常迭代，通過自動化測試完成每次發佈的測試
- 正在快速迭代中業務中的核心流程，通過自動化測試保證每次發佈後核心流程的功能正常
功能説明
- 通過sdk和配置文件，自動完成ui自動化測試流程
- 支持瀏覽器實時復現整個測試過程
- 支持pc和h5不同終端的測試
- 自動生成測試流程中的功能頁面截圖，用户自行通過截圖進行測試結果判定
- 支持預設頁面功能的比對圖片，自動完成頁面截圖和預設比對圖片的比對，根據比對差異進行測試結果判定
- 自動輸出最終的測試報告
- 支持全局接口的監控，支持自定義接口測試
- 同時支持es和cjs的輸出，兼容import和require的導入
- 測試過程中命令行終端中實時輸出測試進展
使用方式
第一步：前端工程中引入
通過npm的方式，安裝好sdk
npm i xxx
// 這裏需要注意的是，一定不要用原始的npm鏡像源，因為包裏面的chromium的源地址在國外，下載會失敗，可以用cnpm、taobao鏡像源等代理鏡像源第二步：在工程中創建測試入口文件，推薦的文件目錄如下
工程根目錄
|
+---uiTest
|
+---origin // 如果需要圖片比對，存放原始的比對圖片的目錄
| xxx.png
| xxx.png
|
+---result // 存放測試過程中截圖和最終圖片比對結果圖的目錄
| xxx.png
| xxx.png
|
+---test.js // 測試入口文件第三步：在測試入口文件 test.js 中接入sdk
const UITestPlayer = require('xxx');
const myUITestPlayer = new UITestPlayer({
headless: false,
fullScreen: true
});
myUITestPlayer.run(runConfig);若使用 import 方式，則需要保證當前工程的 package.json 中具有 type:module 字段，或者創建的入口文件的後綴是.mjs（test.mjs）
import UITestPlayer from 'xxx';
const myUITestPlayer = new UITestPlayer({
headless: false,
});
myUITestPlayer.run(runConfig);第四步：運行測試文件
在當前工程下的命令行中執行下述指令，即可等待自動化測試運行
node uiTest/test.js更好的做法是在當前工程的 package.json 中的 scripts 字段中配置如下命令：
{
"scripts": {
"uiTest": "node uiTest/test.js"
}
}配置完之後，在當前工程下的命令行中執行下述指令即可
npm run uiTest配置説明
初始化options配置説明
{
chromiumPath?: string; // chromiumPath瀏覽器文件的存放目錄, 如果需要使用本地的chromium
headless?: boolean; // 是否是無瀏覽器模式，默認true
ignoreHTTPSErrors?: boolean; //是否忽略https的報錯，默認true
fullScreen?: boolean; // 當headless為false時，打開的瀏覽器是否全屏，優先級高於width和height配置
width?: number; // 當headless為false時，打開的瀏覽器的width, 默認800
height?: number; // 當headless為false時，打開的瀏覽器的height, 默認600
}runConfig配置文件説明
{
title?: 'ui自動化測試' // 生成測試報告的標題
url: 'http://localhost:7002/', // 測試的頁面地址
screenshotPath?: 'uiTest/result', // 截圖存放的路徑，默認會創建uiTest目錄
expectedMismatch?: 1000; // 截圖對比可接受的像素差，默認1000
pageLoadTest?: { // 首頁測試
value?: 'xxxx', // 比對圖片的url, 如果配置了會做截圖比對，如果為空只會截圖
trigger?: { // 截圖觸發時機，默認 time 2000ms
mode: 'time', // 截圖觸發的方式，目前有'time'和'dom'兩種方式
value: 5000 // 數字對應time，字符串對應dom
}
},
process: [{ // 測試流程配置
title?: 'top視圖功能', // 測試功能名稱
step: [ // 測試的具體步驟，如果只需要一次操作則配置單個對象即可，否則按順序配置多個對象
{
eventType: 'click', // click: 點擊 ｜ hover: 鼠標懸浮 ｜ goTo: 頁面跳轉 ｜ reload: 刷新頁面 ｜ focus: 聚焦頁面元素 ｜ keydown: 鍵盤按鍵按下 ｜ keyup: 鍵盤按鍵抬起 等等瀏覽器事件
eventTarget: '.minimap-container',
eventOption?: {}; // 事件參數
test?: {
value?: 'xxxx', // 比對圖片url, 配置了會做截圖比對，為空只會截圖
trigger?: { // 截圖觸發時機，默認 time 2000ms
mode: 'time', // 觸發的方式，目前有'time'和'dom'兩種方式
value: 5000 // 數字對應time，字符串對應dom
},
skipScreenshot?: false; // 是否跳過截屏，默認false
},
}
],
}]
}注意點
初始化options
- 默認不開啓瀏覽器運行效果，在控制枱會實時輸出測試過程中的關鍵信息，可以通過 headless: true 進行開啓
- width和height是運行瀏覽器的尺寸，因此過程中的測試截圖也是這個尺寸
runConfig
- 最終會調用jest自動生成測試報告，title的配置就是用於最終的測試報告
- 預設的比對圖片的寬高必須和初始化 options 中的寬高尺寸（默認800*600） 保持同比例，否則縮放後會有壓縮或拉伸，會影響比對結果
- expectedMismatch 是測試截圖和預設比對截圖的對比的像素差，完全一致的情況下最初對比的結果是0，可以根據實際要求的精確度進行數值調整
- process用於配置整體需要測試的流程，測試運行時會按照數組對象的順序執行，裏面的每個對象都是一個單獨的測試用例。每個測試用例裏用step字段配置具體的測試操作，大多數情況下可以採用單個操作來配置，比如點擊某個按鈕，等待響應後，自動進行截圖，構成了一個step。但是如果是有多個連貫操作構成的測試操作，比如先跳轉到某個頁面，再進行點擊，則在step中就要進行跳轉和點擊兩個先後操作的配置。
- 測試結果判斷，如果沒有配置比對圖片，則默認每個測試用例都是通過的。如果配置了比對圖片，則只有測試截圖和比對圖片的差異小於設定的 expectedMismatch 值，才判斷測試通過。如果一個測試用例的step包含多個對象的圖片比對，則需要滿足所有圖片比對符合要求，才判斷測試通過。
- skipScreenshot一般用於step中連續操作中的不重要步驟的跳過截圖操作，比如先跳轉到某個頁面，再進行點擊，跳轉到某個頁面後到截圖不是關注的重點，點擊的效果才是重點。這時候就可以在這個跳轉的操作對象中配置跳過截圖。
方案設計
瞭解了功能和用法之後，下面具體説説功能中的一些具體設計思路和實現方案
設計思路
ui自動化測試的是否真的需要，跟具體的前端業務有十分密切的關聯，這一點在文章開頭就説了。根據自己的開發經驗來看，如果太過繁瑣的測試操作（比如全部手寫測試用例），往往會有點雞肋的感覺，所以sdk的設計思路就是做出一款比較簡單靈活的測試工具。測試的結果判斷可以是全自動化的（配置了比對圖片，通過圖片比對來給出測試結果），也可以是半自動化的（不配置比對圖片，只讓sdk做默認的測試截圖，最後人工查閲這些截圖做出測試結果的判斷）。實際使用下來之後，一個比較好的實踐是第一次測試半自動化，自動生成測試截圖，將符合預期的圖片作為後續測試的比對圖片，配置好比對圖片後，後續在沒有ui調整的情況下都進行自動化測試。
核心能力的選型
前端的ui自動化測試需要用到瀏覽器的能力，前期的技術調研主要考慮的就是 selenium 和 puppeteer,對比後的大致結論是 selenium 的能力更強，puppeteer的使用更友好。基於輕量化的定位，最終選取了puppeteer作為核心框架。如果要做更強的測試能力（如支持多終端，測試瀏覽器兼容性）那麼可能 selenium會更適合。此外，在這個過程中，還考慮過另外一種ui自動化測試的形式，即錄屏記錄測試人對頁面的操作流程，自動化生成測試的腳本。這種方案其實感覺更好，例如sahi pro就一定程度上支持，但是自己走下來遇到的問題比較多，偏離了"輕量化"的定位。
至於測試腳本的的技術選型，這個因為jest和mocha都比較成熟，之前用得都比較熟悉。所以兩者其實都是可以的，最終隨機選擇了jest。
puppeteer
在這裏不説得太多，可以去 puppeteer中文官網 以及很多資料上具體看。關鍵就在於puppeteer提供了一套頁面操作相關的api，能夠喚起一個chrome瀏覽器，並且模擬出常見的用户操作，比如鼠標事件、鍵盤事件、頁面跳轉等，這就讓我們可以通過代碼模擬出用户對頁面的常見操作，構成了整個自動化測試的主體流程。此外利用puppeteer提供的請求攔截的能力，sdk封裝後就能做到對頁面接口的相關測試。
整體邏輯
初始化
sdk中封裝了一個類，在這個類接受初始化參數並進行參數處理，然後就會初始化一個 puppeteer 的實例，啓動一個全局瀏覽器，並根據參數設定啓動的瀏覽器的尺寸、是否是h5的頁面。
private async _init() {
this.log('process', '程序初始化中...');
const browserOptions = this.browserOptionsCheck(this.option);
this.browser = await Puppeteer.launch(browserOptions);
this.page = await this.browser.newPage();
await this.runOnH5(this.option?.h5, IPHONE6);
this.log('process', '程序初始化結束');
}執行測試操作
初始化完成後，當run方法被調用，就會進入測試操作，首先也會對傳入的 runConfig 進行一系列的參數處理和合並。緊接着就開始執行首頁測試的邏輯，操作瀏覽器跳轉到首頁，進行首頁的截圖操作，如果當前工程中不存在存放截圖的目錄，在這裏也會將目錄創建好。
private async _pageLoadTest() {
if (this.isClose()) return;
this.log('process', '開始運行首頁測試...');
const { value, trigger } = this.playConfig.pageLoadTest;
await this.pageGoto(this.playConfig.url);
await this.waitForByTrigger(trigger);
this.mkdirSync(this.playConfig.screenshotPath);
this.log('process', '首頁截圖中...');
const imgPath = `${this.playConfig.screenshotPath}/screenshot_home_page.png`;
try {
await this.page.screenshot({
path: imgPath,
});
this.log('success', `${imgPath} 截圖成功！`);
} catch (error) {
this.log('error', `${imgPath} 截圖失敗`);
}
this.log('process', '首頁測試結束');
}接下來就會進行process中配置的測試操作，其實這個測試的邏輯跟pageLoadTest的首頁測試基本上相同。為什麼會分成兩個呢，是因為考慮到剛進入首頁是一個比較特殊的節點，希望把這個頁面進行截圖保存下來，不管用户有沒有配置pageLoadTest都會做這麼一個操作。而process則是完全交給了使用者去配置，根據配置的結果進行相應的的測試操作。process的測試代碼跟pageLoadTest相比多了一些遍歷的操作和根據參數不同調用不同的頁面操作api。
const process = this.playConfig.process;
for (let i = 0; i < process.length; i++) {
const processItem = process[i];
for (let j = 0; j < processItem.step.length; j++) {
const stepItem = processItem.step[j];
const { eventType, eventTarget, eventOption, test } = stepItem;
switch (eventType) {
case processEventType.selectorclick: {
await this.page.click(eventTarget, eventOption);
break;
}
case processEventType.hover: {
await this.page.hover(eventTarget);
break;
}
case processEventType.goto: {
await this.page.goto(eventTarget, eventOption);
break;
}
......
const { trigger, skipScreenshot } = test;
await this.waitForByTrigger(trigger);
const imgPath = `${this.playConfig.screenshotPath}/screenshot_${processItem.name}_${j}.png`;
if (!skipScreenshot) {
try {
await this.page.screenshot({
path: imgPath,
});
this.log('success', `${imgPath} 截圖成功！`);
} catch (error) {
this.log('error', `${imgPath} 截圖失敗`);
}
......
this.log('process', 'process運行結束');jest進行圖片比對
等到測試流程都執行完成後，這時候已經在相應的目錄下生成了頁面截圖的圖片。接下來就進入了最後一步：調用jest進行圖片對比，生成最終的測試報告。這個過程其實可以分為兩個步驟：
- 啓動jest測試腳本
- 在測試腳本中進行圖片比對
啓動腳本
在這一步遇到了很多坑，首先要考慮到jest匹配測試腳本的路徑問題，因為最終這個sdk是在業務工程中去使用的，當執行自動化測試時，所在的目錄是在業務工程的根目錄下，而此時sdk是在業務工程的node_modules下。因此在jest的配置文件中，需要把rootDir設置為當前文件目錄，否則默認就是被執行時的目錄，即業務工程的根目錄，那麼就找不到sdk中的index.test.js這個測試腳本了。
rootDir: path.resolve(__dirname, '.'),這時候又引發了第二個問題，“__dirname” 是在node環境下的存在的變量，在sdk中是獲取不到值的，因此需要通過另一種方式去獲取當前文件的目錄，即：
import * as url from 'url';
const __dirname = url.fileURLToPath(new URL('.', import.meta.url));解決了當前路徑的問題後，接下來就要執行jest腳本，並把圖片比對需要的配置參數傳入腳本中。在這裏遇到了第三個問題，就是index.test.js匹配不到的問題，試了很多種方式，配合jest配置中 rootDir、testMatch 和 testPathIgnorePatterns 字段進行了多次的測試。根據配置説明理論上覺得應該已經可以了，但是結果一直有問題。經過反覆嘗試，最終去掉了testMatch（同理testRegex）字段，並用 --runTestsByPath 指定文件路徑，終於訪問到了。。。這一步花費了很多時間，解決之後淚流滿面，至於為什麼前面的多次嘗試都失敗了，可能得從jest源碼中找答案了。。。
await execa(
'npx',
['jest', '--runTestsByPath', __dirname + 'index.test.js', '--config', JSON.stringify(configFinal)],
{
stdio: 'inherit',
}
);配置中的幾個重要參數也提一下：
- reporters字段指定了生成報告的工具包和具體的一些配置，jest-html-reporters會根據測試結果生成一份簡單的測試報告
- globals 參數是jest提供的可以在測試腳本中全局訪問到的字段配置，把runConfig的配置掛載在__DEV__字段下，這樣在index.test.js下就能取到了
這部分具體的代碼如下：
try {
const jestConfig = {
preset: 'ts-jest',
testEnvironment: 'node',
transform: {
'^.+\\.(js|ts|tsx)$': 'ts-jest',
},
rootDir: path.resolve(__dirname, '.'),
testPathIgnorePatterns: ['<rootDir>/node_modules/'],
reporters: [
'default',
[
'jest-html-reporters',
{
pageTitle: this.playConfig.title,
publicPath: `${reportPath}/uiTestReport`,
filename: 'UITestReport.html',
openReport: true,
},
],
],
testTimeout: 1000 * 60 * 10,
};
const configFinal = {
globals: {
__DEV__: { ...this.playConfig },
},
...jestConfig,
};
this.log('process', '開始截圖比對');
this.closeBrowser();
await execa(
'npx',
['jest', '--runTestsByPath', __dirname + 'index.test.js', '--config', JSON.stringify(configFinal)],
{
stdio: 'inherit',
}
);
} catch (error) {
this.closeBrowser();
throw new Error('' + error);
}
this.log('done', '全部測試運行結束');
}圖片比對和斷言
接下來就進入index.test.js中執行具體的圖片比對和測試斷言，這部分的邏輯也比較清晰，首頁pageLoadTest比對和過程process配置比對，如果沒有提供比對圖片的，則只要截圖存在就通過測試用例；如果提供了比對圖片的，調用圖片像素比對方法，將測試截圖和比對圖片進行像素比對，滿足要求則通過測試用例，不滿足則不通過，同時生成比對後的結果圖片。至此整個測試流程結束，等待生成測試報告。以首頁比對為例，代碼如下：
describe(playConfig.globals.__DEV__.title, () => {
const { screenshotPath, pageLoadTest, process, expectedMismatch } = playConfig.globals.__DEV__;
it('首頁測試', async () => {
const originImagePath = pageLoadTest.value;
const screenShotImagePath = screenshotPath + '/screenshot_home_page.png';
const diffImagePath = screenshotPath + '/diff_home_page.png';
if (originImagePath) {
const diffRes = await diffImage(originImagePath, screenShotImagePath, diffImagePath, expectedMismatch);
try {
expect(diffRes).toBeTruthy();
} catch (error) {
throw new Error('首頁截圖對比超過預期像素差');
}
} else {
fs.readFile(screenShotImagePath, (err, data) => {
try {
expect(!!data).toBeTruthy();
} catch (error) {
throw new Error('讀取首頁截圖失敗');
}
});
}
});測試信息輸出
如果啓動sdk的時候用的是無瀏覽器模式，那麼測試者是沒有直觀感受測試過程的，測試過程中花費的時間也不算短，直到整個自動化測試流程跑完之後才會自動跳出測試報告的頁面。這對測試者來説是很突兀的，甚至中途的等待過程中可能就以為出錯了。因此必要的測試過程中的信息反饋是很重要的，如果仔細觀察上述的一些代碼，會發現有this.log的輸出，如：

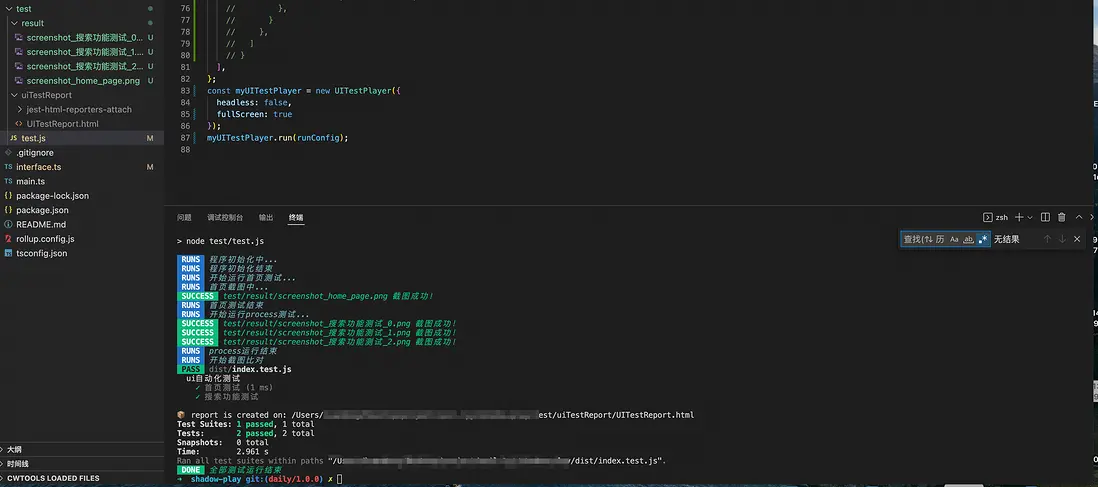

this.log('process', '程序初始化中...');這是sdk中基於chalk這款工具封裝的終端信息輸出方法，實際中的使用效果如下:
有了這些信息的反饋，給測試者的體驗效果就會好很多了
效果展示

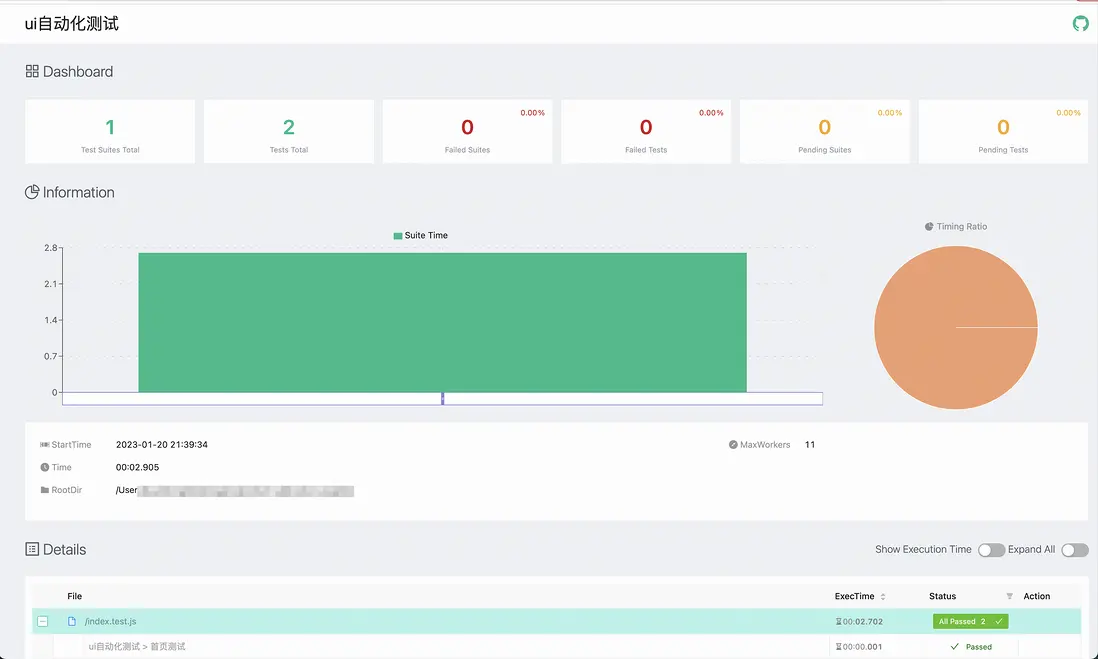

最後附上一個實際的測試效果demo(ps.錄製好視頻demo才發現竟然不支持上傳本地視頻...希望看到sf早日支持吧)
