前言

上篇文章淺談計算機如何識別和存儲圖像中關於計算機如何“看”圖片部分，只是粗糙的一筆帶過，而關於彩色圖是如何轉換成灰度圖，不規則的手寫圖片怎麼最終轉換成統一像素大小，切換為統一背景 這些原理並未瞭解，通過以下文章來進行探討。

彩色圖轉換為灰度圖

彩色圖為什麼要轉換為灰度圖

手寫圖像識別中將彩色圖轉換為灰度圖，是因為顏色信息對字符識別幾乎沒有貢獻，而灰度圖能夠完整保留筆畫結構信息，同時降低計算複雜度、減少噪聲並提升模型泛化能力。

彩色圖怎麼轉換為灰度圖

常用公式進行加權平均：

Gray=0.299×R+0.587×G+0.114×B

生理學層面上,人眼的感光細胞分為兩種：

1. 視杆細胞：負責弱光環境（暗視覺），無色彩感知，對藍綠色波段最敏感，但不參與色覺；

2. 視錐細胞：負責強光環境（明視覺），感知色彩，分為三種類型（紅敏、綠敏、藍敏），其數量和分佈直接決定色覺敏感度：

   • 綠敏視錐細胞：數量最多（約 60%），主要分佈在視網膜中央的黃斑區（視覺最清晰的區域）；
   • 紅敏視錐細胞：數量次之（約 30%），與綠敏視錐細胞分佈重疊；
   • 藍敏視錐細胞：數量最少（約 10%），且大多分佈在黃斑區外圍，中央區域極少。

   數量和核心區域的分佈差異，直接導致綠色信號被大腦接收的強度最高，紅色次之，藍色最弱。

如何解決手寫圖片尺寸不統一問題

下面以一張400 X 300的圖片，轉換為28 X 28的尺寸為例子講解

首先不能直接resize成目標尺寸:直接調整大小會導致 數字被壓扁 / 拉長，筆畫比例失真，模型學到“奇怪形狀”這些問題
而應該從一張大圖片中，把“有意義的內容”提取出來，並用統一規則表達

原圖：

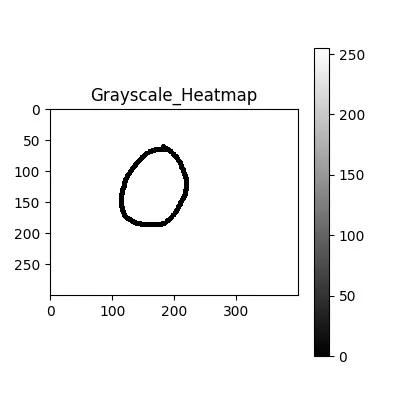

1. 灰度化

• 彩色圖片是 RGB 三通道，每個通道的像素值不同。
• 對手寫數字識別來説，我們只關心 亮度信息，不需要顏色信息。
• 灰度化後，每個像素用 0~255 表示亮度（0=黑，255=白）。

灰度化公式：

Gray = 0.299R + 0.587G + 0.114B

圖片結果：

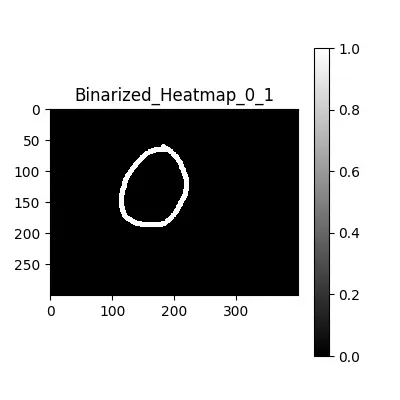

2. 二值化

灰度圖後的結果類似於這種： 0, 20, 40, 180, 255...

• 灰度圖每個像素是 0~255，無法直接表示“筆畫 vs 背景”
• 通過設定閾值（threshold）把灰度圖轉換為二值圖

二值化的過程：

binary = np.where(gray < 128, 1, 0)

Gray < 128 → 筆畫
Gray ≥ 128 → 背景

圖片結果：

3.裁減

裁減的原因：

• 原圖大部分是空白區域，數字只在中間
• 如果不裁剪，空白太多，模型學到的是“數字在空白裏”，浪費訓練信息

那如何裁減呢？

top, bottom = rows.min(), rows.max()
left, right = cols.min(), cols.max()

找到所有值為1的像素，取行列最小值和最大值作為裁剪邊界，劃分一個矩形。

圖片結果：

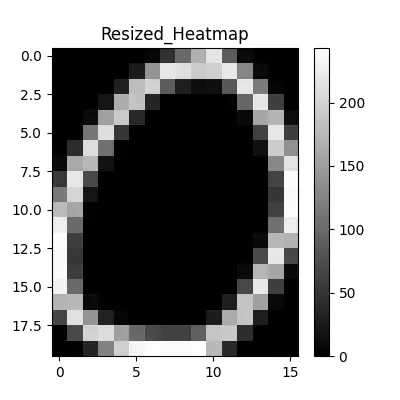

4.等比例縮放

• 不同手寫數字區域大小不同，需要統一尺寸
• 規則：最長邊 → 20 像素，短邊按比例縮放

為什麼不是直接縮放到 28×28？

• 直接縮放會拉長或壓扁數字
• 會導致筆畫比例失真，模型學到“奇怪形狀”

以我的圖片為例子，裁減後的尺寸為112 X 134，最長邊為134，
那麼縮放比率為 20/134 = 0.149...
另一邊縮放後的長度為 112 X 0.149 = 16.71 ...

關於如何處理小數問題，一般存在兩種處理方法：

1. 直接省略小數點：

   • 優點：簡單，常用
   • 缺點：可能會略微縮小圖像，使數字邊緣丟失 1 個像素
   • 適合神經網絡，誤差不大

2. 四捨五入

   • 優點：更接近真實比例
   • 缺點：仍可能出現 +1 / -1 的偏差
   • 推薦用於追求精確比例的場景

在這裏我採用直接取整的方法：等比例所放後的尺寸為 16 X 20

# binary 是 0/1，把邏輯數組變成可以操作的圖像對象，需要轉回 0~255 才能 resize
digit_img = Image.fromarray((digit_crop * 255).astype(np.uint8))

w, h = digit_img.size

scale = 20.0 / max(w, h)
new_w = int(w * scale)
new_h = int(h * scale)

digit_resized = digit_img.resize((new_w, new_h), Image.BILINEAR)

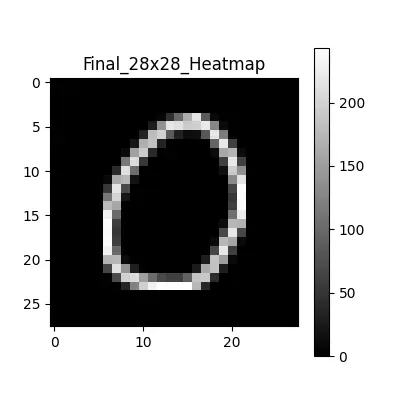

5.居中填充到 28×28

當前是16 X 20的小數字圖，但我需要的是28 X 28的比例圖

如果再進行 resize，會造成比例被破壞，數字被橫向或者縱向拉伸。

那麼選擇的方法是居中填充，也就是左邊一半右邊一半，上下也同理。

offset_x = (28 - new_w) // 2
offset_y = (28 - new_h) // 2

展示圖片結果：

背景轉換

在識別手寫圖片中，圖片可能是五顏六色並且有陰影，然後以我們的MINIST數據集所需要的黑底白字為例進行講解。

示例圖片：

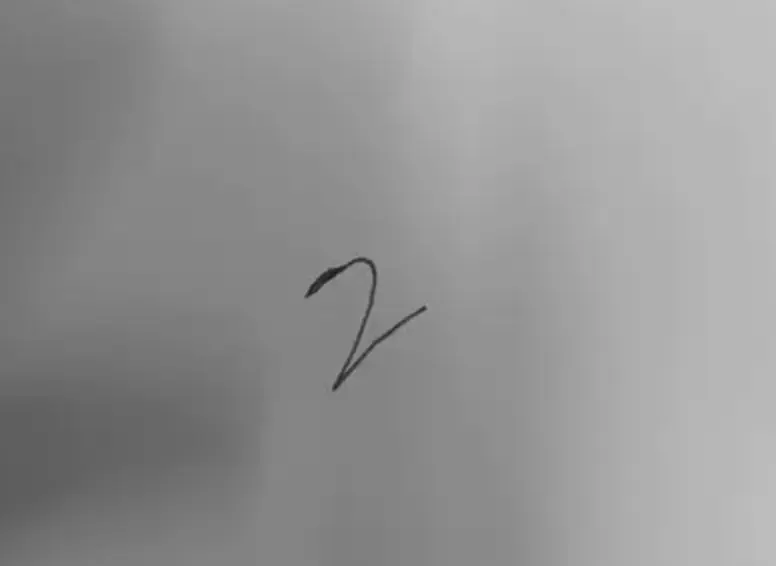

1.轉換為灰度圖

只是關心筆畫結構

R = img_np[:, :, 0]
G = img_np[:, :, 1]
B = img_np[:, :, 2]

gray = (0.299 * R + 0.587 * G + 0.114 * B).astype(np.uint8)

圖片結果：

2.背景估計

• 核心思想：把筆畫當作“噪聲”，用周圍像素的平均值估計背景
• 結果：得到一張和原圖一樣大小的背景圖

利用局部區域內像素亮度變化緩慢的特性，
用當前像素周圍一塊較大鄰域的平均亮度，
作為該像素的背景亮度估計值。

h, w = gray.shape
// “站在這個像素上，我往上下左右各看 15 個像素，把這一大片的平均亮度當作背景。”
window = 31
pad = window // 2

# 邊緣填充
padded = np.pad(gray, pad, mode='edge')
background = np.zeros_like(gray)

for i in range(h):
    for j in range(w):
        region = padded[i:i+window, j:j+window]
        background[i, j] = np.mean(region)

background = background.astype(np.uint8)

圖片結果:

3.去陰影

如果不去陰影，後續二值化操作（把像素分成黑白）就會出問題：

• 陰影深的地方 → 背景誤判成筆畫
• 陰影淺的地方 → 筆畫可能被吃掉

方法：

1. 減去背景

   • 保留筆畫差異
   • 抹掉陰影和紙張亮度變化

2. 拉伸對比度

   • 減掉背景後，筆畫亮度可能還是很接近背景（灰灰的）
   • 如果直接二值化，閾值不好選
   • 拉伸對比度 = 把最暗的設為 0，最亮的設為 255，把灰度線性拉開

shadow_removed = np.abs(gray.astype(int) - background.astype(int))

# 拉伸對比度
min_val = shadow_removed.min()
max_val = shadow_removed.max()
shadow_removed = ((shadow_removed - min_val) / (max_val - min_val) * 255).astype(np.uint8)

數學公式意義：
假設 shadow_removed 的最小值是 10，最大值是 60
用公式：\( new=【（old−10）/（60−10）】×255 \)
結果：10 → 0 ，60 → 255 ， 所有結果均在0-255之間
就像把灰灰的墨水“拉黑拉亮”，讓筆畫更明顯

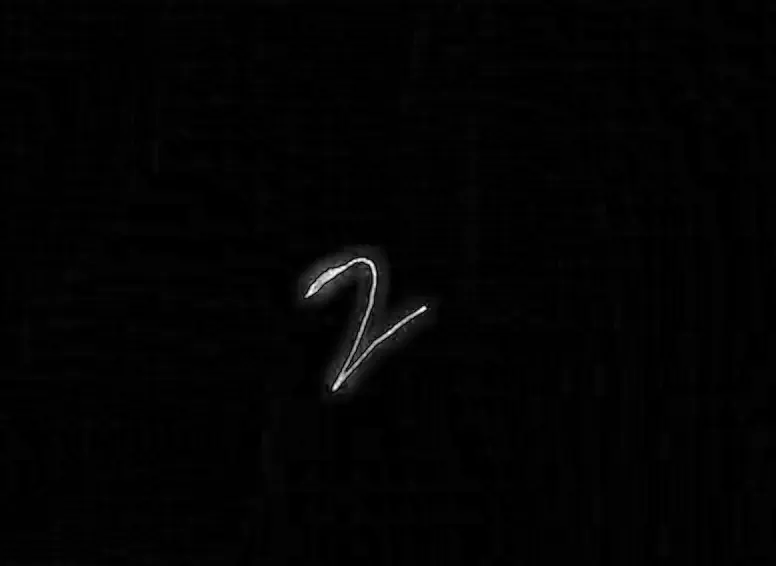

圖片結果：

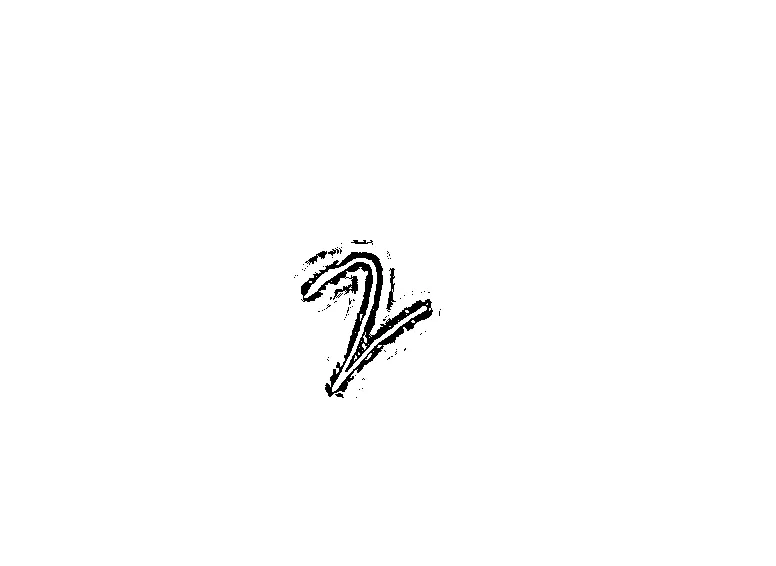

4.二值化

像素值：要麼0（純黑），要麼255（純白）

二值化就是為每個像素設定一個"分數線"，分數高於分數線就變成白色（文字），低於分數線就變成黑色（背景），從而把有256種灰度的圖片變成只有純黑純白的圖片。

local_window = 15
pad = local_window // 2
padded = np.pad(shadow_removed, pad, mode='edge')

for i in range(h):
    for j in range(w):
        region = padded[i:i+local_window, j:j+local_window]
        threshold = np.mean(region) - 5  # C = 5
        binary[i, j] = 255 if shadow_removed[i, j] > threshold else 0

圖片結果：

5. 統一為黑底白字

目標為黑底白字

binary = 255 - binary

圖片結果：

6.簡單去噪

核心思想：如果一個白點（文字）周圍幾乎沒鄰居，那它很可能是噪聲。

for i in range(1, h-1):          # 遍歷每行（跳過最外圈）
    for j in range(1, w-1):      # 遍歷每列（跳過最外圈）
        if binary[i, j] == 255:  # 只檢查白點（可能是文字的點）

            # 獲取3×3鄰域（包括自己）
            neighbors = binary[i-1:i+2, j-1:j+2]
            # 相當於9個像素：
            # [i-1,j-1] [i-1,j] [i-1,j+1]
            # [i,j-1]   [i,j]   [i,j+1]
            # [i+1,j-1] [i+1,j] [i+1,j+1]

            # 計算鄰居中有多少白點（==255）
            white_count = np.sum(neighbors == 255)

            # 如果白點總數 < 3（包括自己在內）
            if white_count < 3:
                clean[i, j] = 0  # 把這個點設為黑（刪除）

圖片結果：

結語

關於背景如何進行轉換，規則的手寫圖片怎麼最終轉換成統一像素大小，以及彩色圖如何轉換為灰度圖的瞭解先到這裏，通過簡單的瞭解，對原理有了一定的認識。如有錯誤，請指出！
