「安卓原生3D開源渲染引擎」：Sceneform‑EQR 渲染引擎

“那一夜凌晨3點，第一次提交 PR 的手在抖……”——我深刻體會這種忐忑與激動。

倉庫地址：(github.com)。

一、前言：開源對我意味着什麼

• DIY 的自由 Vs. 工業化的束縛
  剛入 Android 原生開發時，我習慣自己在項目裏嵌入各種 3D 渲染／AR／XR 模塊，結構臃腫、流程混亂。
  當我知道 Google Sceneform SDK 被棄用，起初只是出於“就地救火”般的情緒，卻在折騰過程中產生“改造它，讓它更適合所有設備”的強烈衝動。
• “寫代碼” Vs. “分享代碼”
  一直以來，我只把代碼寫到私有倉庫，沒想過真實地把它開出來。
  Sceneform‑EQR ，是我第一次把自己能力真正“裸奔”在所有開發者面前——那一刻，我感到恐懼，也因潛在的影響而無比興奮。

二、為什麼選 Sceneform‑EQR ？

1. AR/3D 是日趨火熱的開發方向

Sceneform 依賴 ARCore 和 Filament，能快速構建 AR 應用。但它官方只發布到 1.16，即已停止維護 (eqgis.cn, cnblogs.com, developers.google.com)。問題來了：

• 不支持 AndroidX；
• 不再更新；
• 僅兼容 ARCore 設備，不支持華為2020年以後的機型和其他OEM設備 。

2.Filament：跨平台硬核渲染引擎

Filament 支持 Android/iOS/Web，多平台 PBR 渲染
Sceneform‑EQR 基於 Sceneform + Filament 擴展，能兼容 ARCore、Huawei AREngine、ORB‑SLAM3，並提供 3D/AR/VR 場景以及透明、視頻/圖片拓展 (github.com)。

3. 市場需求與生態缺口

主流安卓生態缺乏對非 ARCore 設備的統一支持。用户需要能跑在平板、XR 眼鏡、雙屏設備上的輕量渲染方案，而 Sceneform‑EQR 需踏出這一步。

三、項目概覽：架構、功能與生態

1. 項目結構

• Eq‑Renderer 渲染庫：

  • Android/eq‑renderer：主要源碼；
• 示例工程 SampleProj/app：Demo 程序；
• Maven 本地依賴發佈：

maven {
  allowInsecureProtocol true
  url "http://repo.eqgis.cn"
}
implementation "com.eqgis:eq‑renderer:1.0.9"

(github.com)

2. 核心功能模塊

• 場景加載：支持 glTF 模型加載（普通場景、AR/VR 場景均可）(github.com)；
• 動畫支持：封裝 ModelAnimation，自動播放、設置時長、循環，接入 FilamentAnimator；
• XR 支持：支持AR、VR、普通3D場景。集成 ARCore、AREngine、ORB‑SLAM3，支持場景間一鍵切換；
• 背景擴展：支持透明背景、圖片背景、視頻背景，特點是靈活配置、流程簡潔 (blog.csdn.net)；
• 材質擴展：調用 matc 生成材質，實現呼吸、流動紋理、視頻貼圖等；
• 手勢交互：單指旋轉、雙指平移/縮放、點擊事件等基本場景交互內置；(blog.csdn.net)；

3. 核心功能截圖

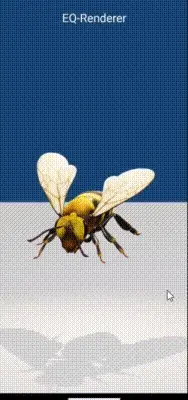

• 在普通3d場景加載GLTF格式的模型

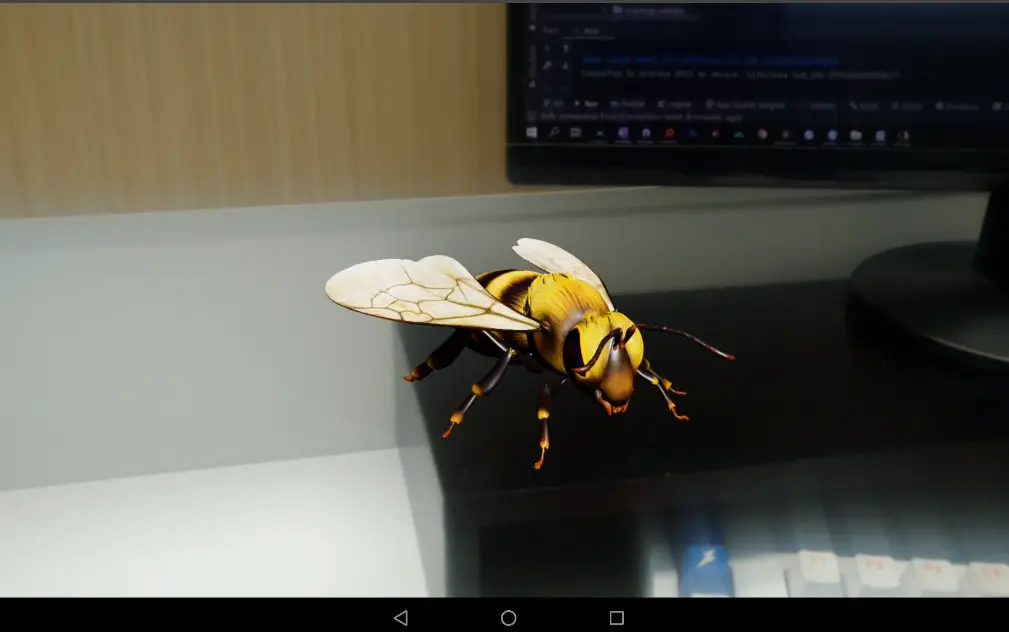

• 在AR場景加載GLTF格式的模型

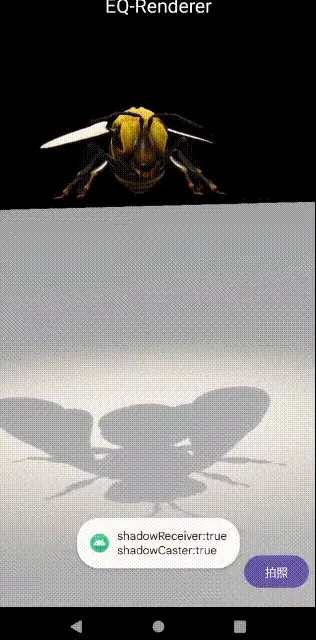

• 支持GLTF模型動畫

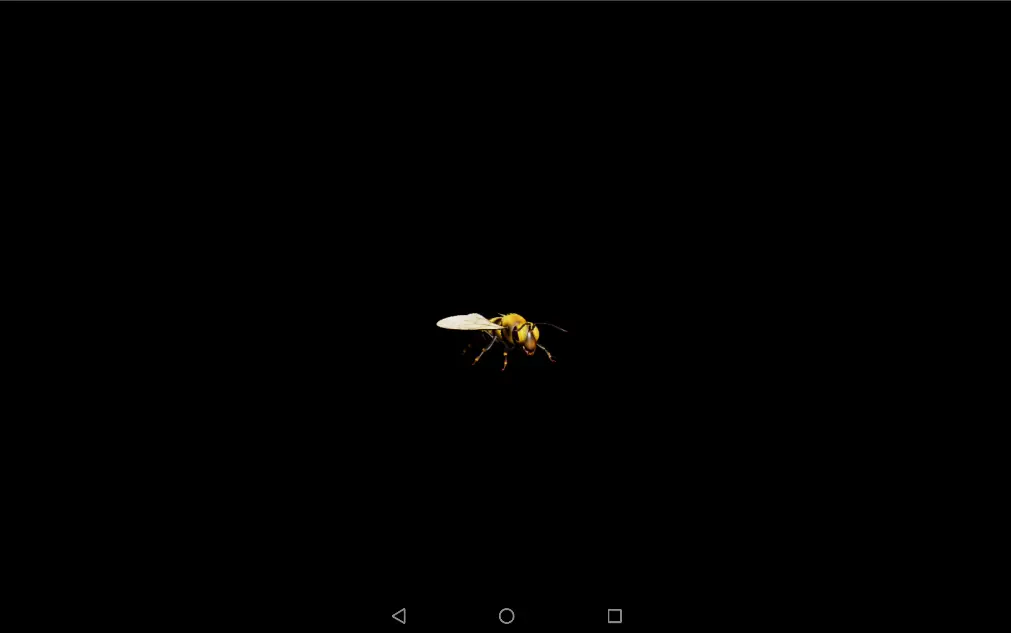

• 手勢點擊交互

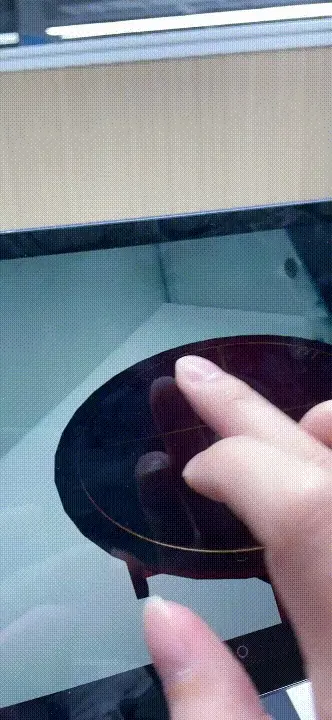

• 通過手勢控制模型（單指旋轉、雙指平移、雙指縮放）

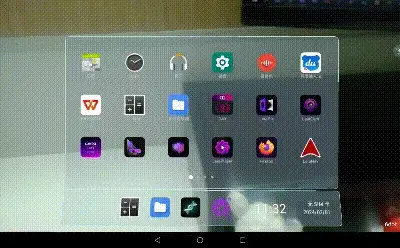

• 案例：AR桌面
  通過渲染安卓原生View實現

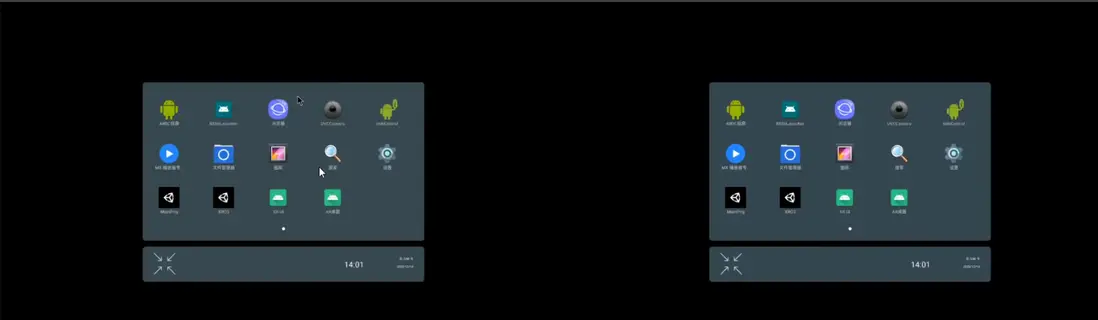

• 支持雙屏顯示，常用於XR眼鏡

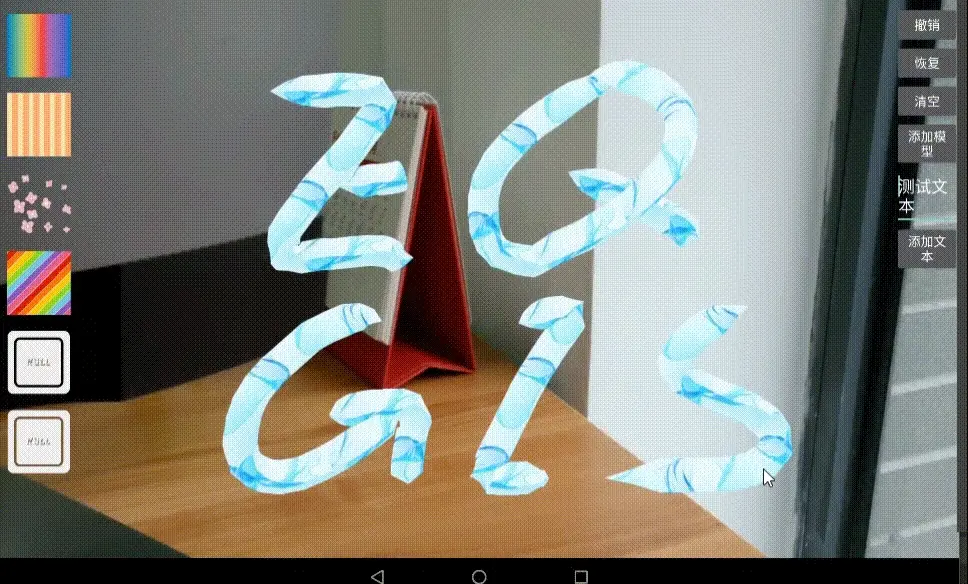

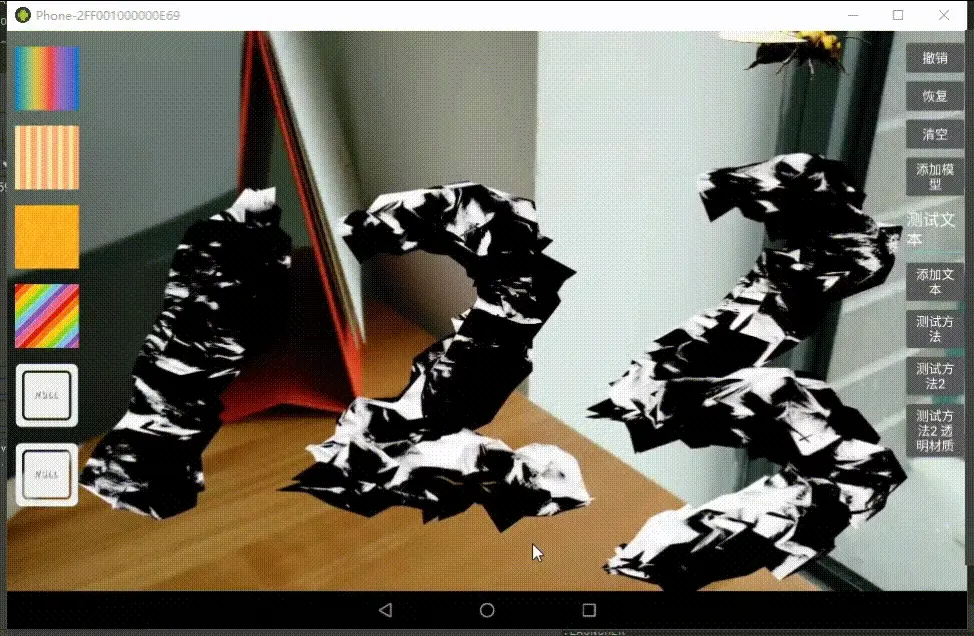

• 案例：AR塗鴉（自定義紋理、流動紋理、視頻紋理、移位貼圖）

呼吸效果，通過Filament的matc工具編譯自定義材質文件

流動紋理，使用視頻資源作為紋理貼圖

四、技術挑戰與解決思路

1. 模型動畫封裝：Filament + Sceneform 的融合

• FilamentAnimator 獲取
  Sceneform‑EQR 在調用 Node#setRenderable(model) 後，通過 RenderableInstance.getFilamentAsset() 獲取 FilamentAsset，再調用 getAnimator() 獲取動畫控制器 (github.com, cnblogs.com)。

• 封裝 ARAnimationModel

  ARAnimationParameter parameter = new ARAnimationParameter()
    .setDuration(6000L)
    .setRepeatMode(ARAnimationRepeatMode.INFINITE);
  ARAnimationModel anim = new ARAnimationModel(node);
  anim.createAnimation(parameter);
  anim.setCurrentIndex(0);
  anim.play();

  背後運行的是在每幀 update 時調用 Animator.applyAnimation() 並 updateBoneMatrices() (cnblogs.com)。

2. 多平台兼容：ARCore / AREngine / ORB‑SLAM3

• 使用工廠模式封裝 SessionProvider 抽象層；
• 啓動此渲染模塊時即可傳入不同支持方式；
• 編譯中引入 com.eqgis:arexp、:orbslamsupport 等包。

3. 背景擴展：SurfaceView 的透明問題

• 初期實驗在 BaseSceneActivity 中通過 sceneLayout.setTransparent(true) 實現透明背景，使用透明 SurfaceView 疊在 ConstraintLayout 上 (blog.csdn.net)；
• 後期評估性能優先，決定繼續使用 SurfaceView 而不是 TextureView。

4. 動態材質：PBR / 呼吸 / 流動 / 視頻

• 使用 Filament matc 離線編譯材質；
• 支持 material.setTexture(parameterName, texture) 實時更換動態圖層 (github.com)；

五、創新點與核心優勢

六、結語

Sceneform‑EQR 已從實驗項目成長為社區共建項目，支持多端渲染，完整走完從“第一次開源”到“開源維護者”的自我蜕變。

這篇文章，是我獻給自己、獻給所有還在深夜為 PR 抓狂的開源er——你們沒有走錯，代碼與熱愛終將被世界看到。

願你我在技術社區的森林裏，發出自己的光。
