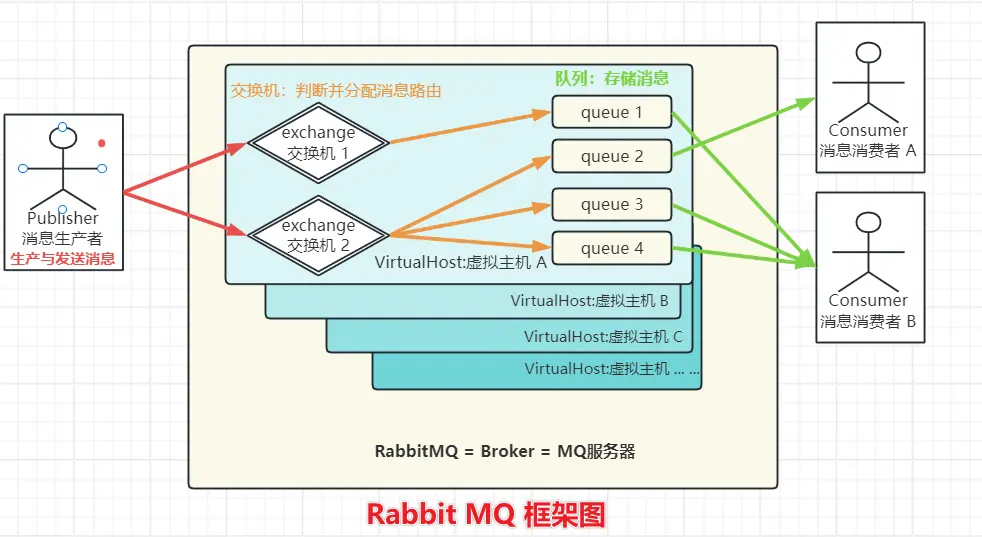

一、RabbitMQ的架構圖

1. Broker = MQ 服務器：消息中轉站。
2. VirtualHost：虛擬主機，具備隔離效果的一個空間，一個MQ有多個VirtualHost空間。
3. exchange：交換機，判斷並分配消息的路由到各個隊列中。
4. queue：隊列，是可以存儲消息的容器。
5. Publisher：消息生產者，用來生產與發送消息的角色。
6. Consumer：消息消費者，用來接收、消費消息的角色。

二、RabbitMQ的五種模式及其能夠達到的效果

1、簡單模式 Simple.queues

一條龍服務：生產者P 直接生產發送消息，儲存到隊列Q 中，最終由消費者C 接收消費消息。

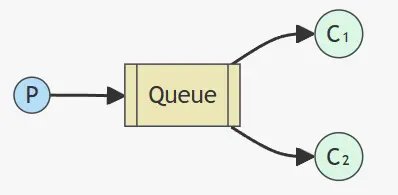

2、工作隊列模式 Work.Queues

一個供應商，多個消費者：生產者P 直接生產發送消息，儲存到隊列Q 中，最終被多個消費者C 接收消費消息。
多個消費者C 之間是平等的競爭關係。

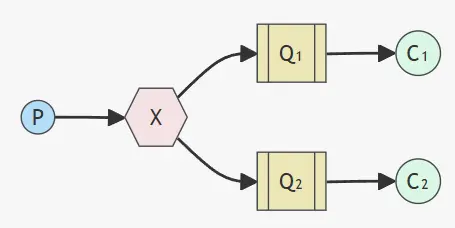

3、發佈訂閲模式 Publish/Subscribe

無條件路由羣發：管控台創建兩個隊列Q ，一個交換機X，並綁定交換機與隊列。
生產者P 生產發送消息到交換機X中，交換機X判斷並分配消息給不同的隊列Q1、Q2 進行儲存，最終被對應隊列的消費者C1、C2 接收消費消息。
X-->Q 無路由規則：交換機類型為 fanout，表示為扇出，其實就是無條件羣發。

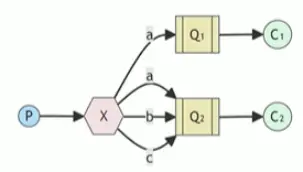

4、路由模式 Routing

精準路由定位：交換機X 到隊列Q 的過程，有精確的路由規則-->交換機X 到隊列Q 的路由規則有a、b、c，只要路由匹配，就會將消息儲存到對應的隊列Q 中，再給消費者。

5、Topic模式 Topics

模糊路由匹配：交換機X 到隊列Q 的過程，有模糊的路由規則-->* 和 # 代表佔位符，可以進行模糊匹配。
圖中的交換機X 到隊列Q 的路由規則有 .a. 和..b 以及 c.# ，假設此時從交換機X 到隊列Q 有一路徑為 c.a.b，那麼三個路由均可通過。其中，X 到Q2 有兩條路徑匹配，消息只會走其中一條路徑，Q2中只儲存一條該消息。
