雙北斗衞星對時裝置在電力系統中的應用方案旨在通過高精度、高可靠性的時間同步技術，保障電力系統安全穩定運行。以下是詳細的應用方案設計：
一、方案背景與需求
-
電力系統對時間同步的要求
-
高精度：設備時間同步需達到微秒級（如±1μs以內），滿足繼電保護、故障錄波、PMU（同步相量測量）等需求。
-
高可靠性：需冗餘設計，避免單點故障導致時間同步失效。
-
抗干擾能力：應對複雜電磁環境及極端天氣條件。
-
自主可控：採用國產北斗系統，避免依賴GPS的安全風險。
-
-
雙北斗衞星對時裝置的優勢
-
雙模冗餘：同時接收兩路北斗衞星信號，互為備份。
-
守時能力：內置高穩原子鐘（如銣鍾/銫鐘），衞星失鎖後仍可維持高精度時間輸出。
-
多協議輸出：支持IRIG-B、PTP（IEEE 1588v2）、NTP/SNTP等電力行業標準協議。
-
二、系統架構設計
1. 雙北斗對時裝置硬件設計
-
雙接收機模塊：獨立接收兩顆北斗衞星信號，通過加權算法選擇最優時間源。
-
守時模塊：配置高穩定性原子鐘，衞星失鎖後保持時間精度（如24小時誤差<1μs）。
-
輸出接口：
-
光纖IRIG-B（適用於變電站內設備）。
-
PTP主時鐘（支持IEEE 1588v2，用於智能變電站網絡）。
-
NTP服務器（用於調度中心及廣域時間同步）。
-
-
狀態監測：實時監測衞星信號強度、時鐘狀態、輸出異常等。

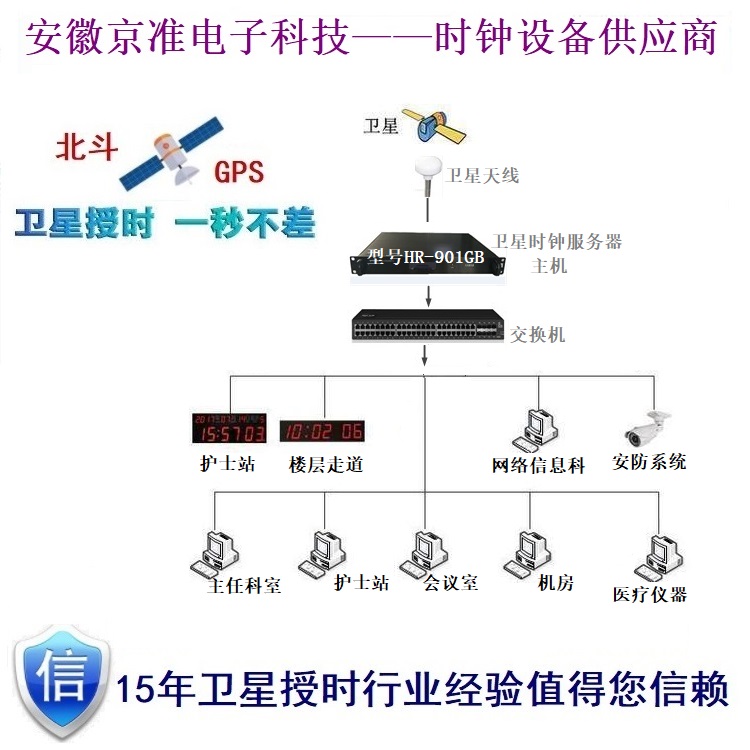

2. 網絡架構設計
-
主備模式：主用北斗信號失效時，自動切換至備用信號。
-
並行模式：雙信號同時輸出，通過算法融合提高精度。
-
多級授時：
-
一級節點：調度中心部署主時鐘，接收雙北斗信號。
-
二級節點：變電站/發電廠部署從時鐘，通過光纖或PTP同步。
-
三級節點：配電終端通過NTP同步。
-
三、典型應用場景
1. 智能變電站
-
需求：保護裝置、合併單元、故障錄波器需嚴格時間同步。
-
方案：
-
部署雙北斗主時鐘，輸出IRIG-B和PTP信號。
-
通過光纖網絡分發時間信號，精度達±0.1μs。
-
雙電源供電，避免電源故障導致授時中斷。
-
2. 電網調度中心
-
需求：多區域調度系統需統一時標。
-
方案：
-
主調度中心部署雙北斗時間服務器，備用中心配置獨立雙北斗裝置。
-
通過NTP/PTP向子站授時，廣域時間同步精度<1ms。
-
3. 新能源場站（風電場/光伏電站）
-
需求：逆變器、電能質量監測裝置需同步採樣。
-
方案：
-
場站內配置雙北斗時鐘，輸出PTP信號至交換機。
-
採用光纖環網拓撲，減少傳輸延遲。
-
4. 輸電線路故障定位
-
需求：行波測距裝置需納秒級時間同步。
-
方案：
-
輸電塔安裝雙北斗授時終端，輸出1PPS（秒脈衝）信號。
-
結合光纖通信，實現故障點定位誤差<100米。
-
四、關鍵技術與創新點
-
雙模冗餘切換技術
-
動態評估衞星信號質量（信噪比、丟星率），實現無縫切換。
-
支持手動/自動切換模式，適應不同場景需求。
-
-
抗干擾增強設計
-
採用北斗三號衞星信號（B1C/B2a頻段），抗多徑干擾能力更強。
-
內置電磁屏蔽模塊，滿足變電站強電磁環境要求。
-
-
智能守時算法
-
基於卡爾曼濾波的時鐘馴服算法，優化原子鐘與衞星時間的同步。
-
温度補償技術，降低環境對守時精度的影響。
-
五、實施步驟
-
需求分析：明確各節點時間精度、接口類型、冗餘等級。
-
設備部署：
-
主站部署雙北斗主時鐘，子站配置從時鐘或時間擴展單元。
-
天線安裝於開闊地帶，避免遮擋。
-
-
網絡配置：
-
劃分PTP域，配置透明時鐘（Transparent Clock）減少網絡延遲。
-
設置NTP層級，限制同步跳數以保障精度。
-
-
系統聯調：
-
測試衞星失鎖後守時能力（如持續24小時）。
-
驗證IRIG-B/PTP/NTP多協議輸出的兼容性。
-
-
運維監控：
-
部署時間同步監測系統，實時告警異常狀態。
-
定期校準原子鐘，更新衞星星曆數據。
-
六、優勢總結
-
高可靠：雙北斗+原子鐘冗餘，可用性>99.999%。
-
高安全：完全國產化，規避GPS斷供風險。
-
易擴展：支持多協議輸出，適配電力系統新舊設備。
-
低成本：減少因時間同步故障導致的停電損失。
七、典型案例
-
某省級電網調度中心：部署雙北斗主時鐘後，跨區域時間同步精度從10ms提升至0.5ms，故障分析效率提高40%。
-
±800kV特高壓換流站：採用雙北斗+PTP方案，換流閥控制指令同步誤差<1μs，保障直流輸電穩定性。
通過上述方案，雙北斗衞星對時裝置可全面提升電力系統時間同步的可靠性、精度和安全性，支撐智能電網和新型電力系統建設。
