MVP架構設計：Google官方MVP思想解讀

博客主頁

解讀Google官方MVP

  1. todo-mvp：mvp基礎架構
  2. deprecated-todo-mvp-loaders：基於todo-mvp，獲取數據使用Loaders，已過時
  3. deprecated-todo-mvp-contentproviders：基於todo-mvp-loaders, 使用Content Providers，已過時
  4. deprecated-todo-databinding：基於todo-mvp，使用數據綁定組件，已過時
  5. todo-mvp-clean：基於todo-mvp, 採用Clean架構的概念
  6. todo-mvp-dagger：基於todo-mvp，使用Dagger2進行依賴注入
  7. todo-mvp-rxjava：基於todo-mvp，使用rxjava
  8. todo-mvp-kotlin：基於todo-mvp，使用kotlin
官方網址：https://github.com/android/ar...

1. 基於todo-mvp分析

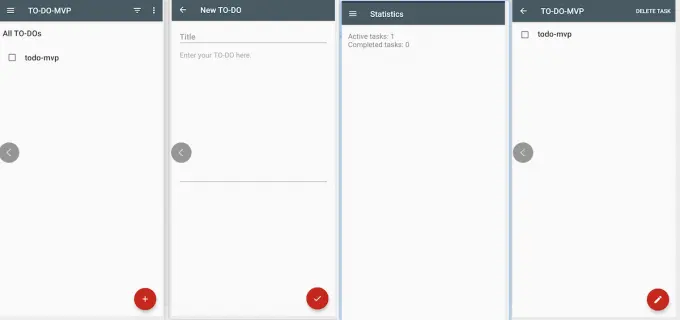

該示例有四個界面功能：任務列表、任務詳情、任務添加編輯、任務統計

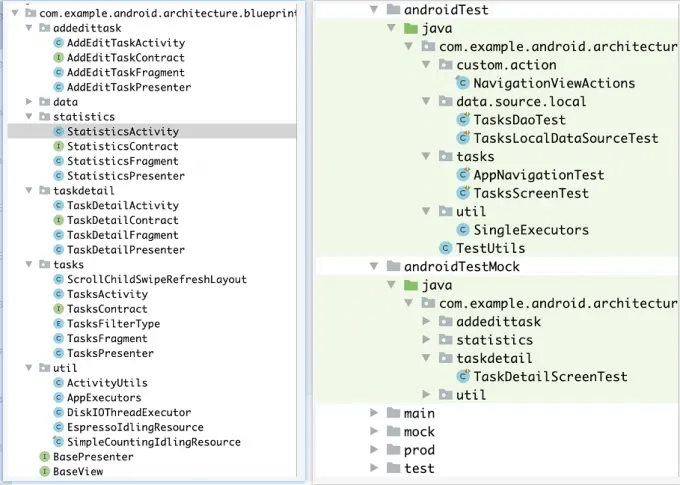

代碼結構：按照功能分包，Activity、Fragment、Contract、Presenter四種類文件
測試代碼結構：androidTest（UI層測試）、androidTestMock（UI層測試mock數據支持）、test（業務層單元測試）、mock（業務層單元測試mock數據支持）

2. 源碼分析

1、首先看下兩個Base接口的基類：BaseView與BasePresenter，分別是所有View與Presenter的基類

// 接受一個泛型參數，泛型類為Presenter的具體實現類
public interface BaseView<T> {
    // View必須實現setPresenter方法，View持有對Presenter的引用
    void setPresenter(T presenter);
}

setPresenter的調用時機在Presenter具體實現的構造方法中，這樣View與Presenter關聯起來了。

public interface BasePresenter {
    // 規定Presenter必須要實現start方法
    void start();
}

該start方法的作用：Presenter開始獲取數據並調用View的方法刷新UI，調用時機是在Activity（或者Fragment）的onResume方法。

2、定義契約類（合同）
Google引用契約類，主要作用是用來統一管理View和Presenter接口，使得View和Presenter中有哪些功能，一目瞭然，便於維護。下面通過任何列表界面來分析：

public interface TasksContract {

    interface View extends BaseView<Presenter> {

        void showTasks(List<Task> tasks);
        // ... 省略其它的UI操作
    }

    interface Presenter extends BasePresenter {

        void loadTasks(boolean forceUpdate);
        // ... 省略其它的業務操作
    }
}
  • TasksContract（代表契約、合同）中的View接口定義了該界面中所有UI操作；TasksFragment作為View層，實現了該接口（也就是View接口），TasksFragment只需要關心UI相關的操作，所有的事件操作都通過TasksPresenter完成
  • Presenter接口定義了該界面中所有操作事件；TasksPresenter作為Presenter層，實現了該接口（也就是Presenter接口），TasksPresenter只關心業務相關的邏輯，UI狀態更新通過View層的方法

3、Model層
它的作用主要用來獲取數據、存取數據、數據狀態更新等。先看下TasksRepository的getTasks方法

    /**
     * Gets tasks from cache, local data source (SQLite) or remote data source, whichever is available first.
     */
    @Override
    public void getTasks(@NonNull final LoadTasksCallback callback) {
        checkNotNull(callback); // 判空處理，提前發現異常的方式

        // 如果內存中有緩存數據並且不是髒數據，立即返回
        if (mCachedTasks != null && !mCacheIsDirty) {
            callback.onTasksLoaded(new ArrayList<>(mCachedTasks.values()));
            return;
        }

        if (mCacheIsDirty) {
            // 如果緩存中是髒數據，需要從網絡獲取新的數據
            getTasksFromRemoteDataSource(callback);
        } else {
            // 如果本地SQLite中緩存數據可用，返回；否則從網絡獲取新的數據
            mTasksLocalDataSource.getTasks(new LoadTasksCallback() {
                @Override
                public void onTasksLoaded(List<Task> tasks) {
                    refreshCache(tasks); // 更新內存中緩存數據
                    callback.onTasksLoaded(new ArrayList<>(mCachedTasks.values())); // 成功回調
                }

                @Override
                public void onDataNotAvailable() {
                    // 回調該方法，説明緩存中的數據不可用，從網絡獲取新的數據
                    getTasksFromRemoteDataSource(callback);
                }
            });
        }
    }


 private void getTasksFromRemoteDataSource(@NonNull final LoadTasksCallback callback) {
        mTasksRemoteDataSource.getTasks(new LoadTasksCallback() {
            @Override
            public void onTasksLoaded(List<Task> tasks) {
                refreshCache(tasks); // 更新內存中緩存數據
                refreshLocalDataSource(tasks); // 更新SQLite中數據
                callback.onTasksLoaded(new ArrayList<>(mCachedTasks.values())); // 成功回調數據
            }

            @Override
            public void onDataNotAvailable() {
                callback.onDataNotAvailable(); // 沒有可用的數據
            }
        });
    }

TasksRepository中維護着兩個數據源：mTasksRemoteDataSource（從網絡中獲取的數據源）和 mTasksLocalDataSource（從本地SQLite獲取的數據源）

 // 遠程端數據源
 private final TasksDataSource mTasksRemoteDataSource;
 // 本地SQLite數據源
 private final TasksDataSource mTasksLocalDataSource;

這兩個數據源都實現了TasksDataSource接口，其中TasksRepository也實現了該接口

  public interface TasksDataSource {
    interface LoadTasksCallback {
        void onTasksLoaded(List<Task> tasks);

        void onDataNotAvailable();
    }

    interface GetTaskCallback {
        void onTaskLoaded(Task task);

        void onDataNotAvailable();
    }

    void getTasks(@NonNull LoadTasksCallback callback);
    void getTask(@NonNull String taskId, @NonNull GetTaskCallback callback);
    void saveTask(@NonNull Task task);
    void completeTask(@NonNull Task task);
    void completeTask(@NonNull String taskId);
    void activateTask(@NonNull Task task);
    void activateTask(@NonNull String taskId);
    void clearCompletedTasks();
    void refreshTasks();
    void deleteAllTasks();
    void deleteTask(@NonNull String taskId);
}

4、Presenter層
TasksPresenter實現TasksContract.Presenter接口，重寫BasePresenter的start()方法。當收到View層的數據請求後，Presenter層控制Model層進行業務邏輯處理，Model層處理完畢後，把數據返回給Presnerer層，然後通知View層進行UI更新。

// TasksPresenter.java
    @Override
    public void start() {
        loadTasks(false);
    }
    private void loadTasks(boolean forceUpdate, final boolean showLoadingUI) {
        if (showLoadingUI) {
            mTasksView.setLoadingIndicator(true);
        }
        if (forceUpdate) {
            mTasksRepository.refreshTasks();
        }

        mTasksRepository.getTasks(new TasksDataSource.LoadTasksCallback() {
            @Override
            public void onTasksLoaded(List<Task> tasks) {
                List<Task> tasksToShow = new ArrayList<Task>();

                // We filter the tasks based on the requestType
                for (Task task : tasks) {
                    switch (mCurrentFiltering) {
                        case ALL_TASKS:
                            tasksToShow.add(task);
                            break;
                        case ACTIVE_TASKS:
                            if (task.isActive()) {
                                tasksToShow.add(task);
                            }
                            break;
                        case COMPLETED_TASKS:
                            if (task.isCompleted()) {
                                tasksToShow.add(task);
                            }
                            break;
                        default:
                            tasksToShow.add(task);
                            break;
                    }
                }
                // The view may not be able to handle UI updates anymore
                if (!mTasksView.isActive()) {
                    return;
                }
                if (showLoadingUI) {
                    mTasksView.setLoadingIndicator(false);
                }

                processTasks(tasksToShow);
            }

            @Override
            public void onDataNotAvailable() {
                // The view may not be able to handle UI updates anymore
                if (!mTasksView.isActive()) {
                    return;
                }
                mTasksView.showLoadingTasksError();
            }
        });
    }

5、View層
負責View視圖和Presenter的創建，並將二者關聯起來；View層持有Presenter後，通過它進行一系列的操作

// TasksActivity.java
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.tasks_act);

        // ...
        // 創建Presenter對象，將當前的View傳給Presenter層
        mTasksPresenter = new TasksPresenter(
                Injection.provideTasksRepository(getApplicationContext()), tasksFragment);
    }

// TasksPresenter.java
    // TasksPresenter的構造方法
    public TasksPresenter(@NonNull TasksRepository tasksRepository, @NonNull TasksContract.View tasksView) {
        mTasksRepository = checkNotNull(tasksRepository, "tasksRepository cannot be null");
        mTasksView = checkNotNull(tasksView, "tasksView cannot be null!");

        // View與Presenter建立關聯
        mTasksView.setPresenter(this);
    }

總結

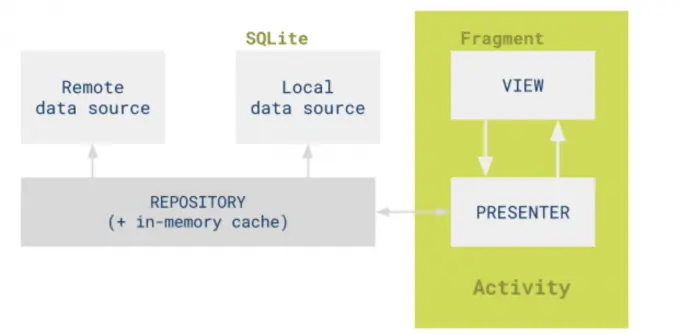

Fragment作為View層，View和Presenter通過Activity建立關聯，Presenter對數據的調用通過TasksRepository完成，而TasksRepository維護着自己的數據源和實現。

依賴

1、本地數據庫SQLite使用Room框架：

https://developer.android.goo...

2、Android中guava的核心類庫com.google.guava:guava:28.1-android

https://github.com/google/guava

3、mockito：A mocking framework used to implement unit tests.

https://site.mockito.org/

4、Android Testing Support Library： A framework used to support UI tests, using both Espresso, and AndroidJUnitRunner.

https://developer.android.goo...

5、Common Android support libraries：Packages in the com.android.support.* namespace provide backwards compatibility and other features.

https://developer.android.goo...

開源MVP框架

1. TheMVP

https://github.com/kymjs/TheMVP
用MVP架構開發Android應用：https://kymjs.com/code/2015/1...

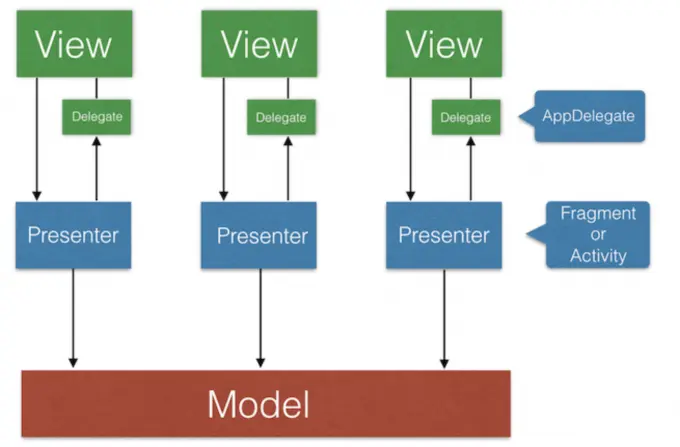

TheMVP使用Activity作為Presenter層來處理代碼邏輯，通過讓Activity包含一個ViewDelegate對象來間接操作View層對外提供方法，從而做到完全解耦視圖層。

2. MVPro

https://github.com/qibin0506/...

都是將Activity和Fragment作為Presenter。Presenter即我們的Activity或者Fragment，View呢？説白了就是我們從Activity和Fragment中提取出來的和View操作相關的代碼

3. nucleus

https://github.com/konmik/nuc...

4. Beam

https://github.com/Jude95/Beam

如果我的文章對您有幫助，不妨點個贊鼓勵一下(^_^)
