MVC架構設計與三層模型 & MVP思想精髓與解耦

博客主頁

1. MVC架構設計與經典的三層模型

MVC：Model-View-Controller，經典模式，很容易理。

  • Model：業務層和模型層，實體模型和業務相關的代碼
  • View：視圖層，android中對應於layout佈局文件
  • Controller：控制層，android中的UI操作，對應於Activity

但是在Android實際開發中，這個View層對應於佈局文件，其實能做的事情特別少，實際上關於該佈局文件中的數據綁定操作，事件處理的代碼都在Activity中；我們往往也會把具體的業務相關代碼放到了Activity中；再加上Activity本身又承擔着控制層的責任，這樣導致Contrlller層越來越臃腫。

所以説，MVC真實存在的是MC（V），Controller與Model根本就分不開，View和Model嚴重耦合。

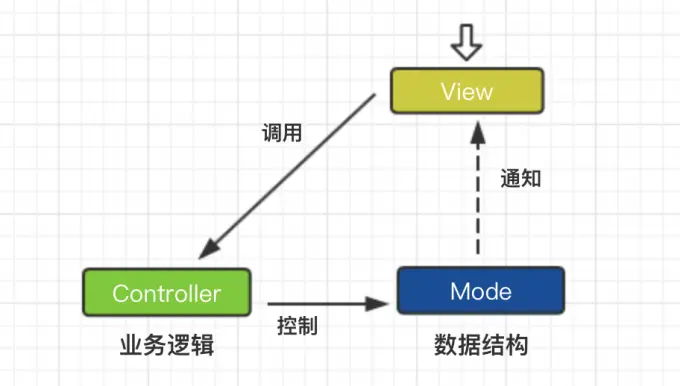

Model-View-Controller

從圖中可以看出，Controller是作為媒介，處於Model和View之間。Model和View之間有緊密的聯繫，耦合性偏強。

MVC主要缺點有兩個:

  • Model層與View層之間耦合度強，導致難以維護
  • Controller層會變得複雜，代碼臃腫

優點：

  • Controller層和View層都在Activity中操作，數據操作方便
  • 模塊職責劃分明確，主要劃分層M-V-C三個模塊

舉一個簡單的例子：獲取網絡圖片並展示在界面上

  • Model層：獲取網絡圖片
public interface ImageModel {
    // 從網絡加載圖片
    void loadImage(String imagePath, OnImageListener listener);

    interface OnImageListener {
        void shopImage(Bitmap bitmap);
    }
}

public class ImageModelImpl implements ImageModel {

    @Override
    public void loadImage(String imagePath, OnImageListener listener) {
        if (listener != null && !TextUtils.isEmpty(imagePath)) {
            // 模擬網絡獲取圖片
            if (!TextUtils.isEmpty(imagePath)) {
                listener.shopImage(BitmapFactory.decodeFile(imagePath));
            } else {
                listener.shopImage(null);
            }

        }
    }
}
  • Controller層
public class MainActivity extends AppCompatActivity implements ImageModel.OnImageListener {

    private static final String TAG = "===>";
    // View層
    private ImageView mShowImageView;
    // Model層
    private ImageModel mImageModel;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        mShowImageView = findViewById(R.id.showImageView);

        findViewById(R.id.loadImageBtn).setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                // 加載圖片
                mImageModel.loadImage("/mnt/sdcard/Pictures/2.png", MainActivity.this);
            }
        });

        mImageModel = new ImageModelImpl();
    }

    @Override
    public void shopImage(Bitmap bitmap) {
        if (bitmap != null) {
            // 展示圖片
            mShowImageView.setImageBitmap(bitmap);
        }
    }
}

2. MVP思想精髓與巧妙解耦View和Model

MVP：Model-View-Presenter，MVC的一個演變模式，將Controller換成了Presenter，主要為了解決上述第一個缺點，將View和Model解耦，不過第二個缺點依然沒有解決。

  • View：對應於Activity，負責View的繪製以及用户交互
  • Model：業務邏輯和實體模型
  • Persenter：負責完成View於Model間的交互

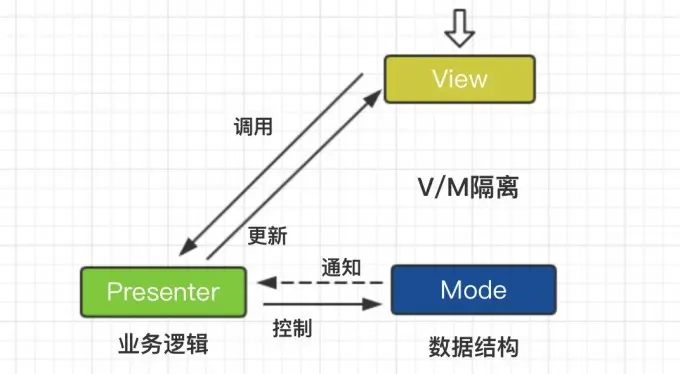

Model-View-Presenter

缺點

1、 MVP接口過多
2、 每一個功能，相對於MVC要多寫好幾個文件
3、 如果某一個界面中需要請求多個服務器接口,這個界面文件中會實現很多的回調接口,導致代碼繁雜
4、 如果更改了數據源和請求中參數,會導致更多的代碼修改
5、 額外的代碼複雜度及學習成本

MVP相對於MVC優點

1、 減少了Activity的職責，簡化了Activity中的代碼，將複雜的邏輯代碼提取到了Presenter中進行處理。與之對應的好處就是：耦合度更低

2、 Activity代碼變得更加簡潔：使用MVP之後，Activity就能瘦身許多了，基本上只有findView、setListener以及init的代碼。其他的就是對Presenter的調用，還有對View接口的實現。這種情形下閲讀代碼就容易多了，而且你只要看Presenter的接口，就能明白這個模塊都有哪些業務，很快就能定位到具體代碼。Activity變得容易看懂，容易維護，以後要調整業務。刪減功能也就變得簡單許多。

3、 方便進行單元測試

  • 一般單元測試都是用來測試某些新加的業務邏輯有沒有問題，如果採用傳統的代碼風格（習慣性上叫做MV模式，少了P），我們可能要先在Activity裏寫一段測試代碼，測試完了再把測試代碼刪掉換成正式代碼，這時如果發現業務有問題又得換回測試代碼，咦，測試代碼已經刪掉了！好吧重新寫吧……
  • MVP中，由於業務邏輯都在Presenter裏，我們完全可以寫一個PresenterTest的實現類繼承Presenter的接口，現在只要在Activity裏把Presenter的創建換成PresenterTest，就能進行單元測試了，測試完再換回來即可。萬一發現還得進行測試，那就再換成PresenterTest吧。

4、 避免Activity的內存泄露

  • 發生OOM異常的原因：
    現內存泄露造成APP的內存不夠用，而造成內存泄露的兩大原因之一就是Activity泄露（Activity Leak）（另一個原因是Bitmap泄露（Bitmap Leak）；

    Java一個強大的功能就是其虛擬機的內存回收機制，這個功能使得Java用户在設計代碼的時候，不用像C++用户那樣考慮對象的回收問題。然而，Java用户總是喜歡隨便寫一大堆對象，然後幻想着虛擬機能幫他們處理好內存的回收工作。可是虛擬機在回收內存的時候，只會回收那些沒有被引用的對象，被引用着的對象因為還可能會被調用，所以不能回收

    Activity是有生命週期的，用户隨時可能切換Activity，當APP的內存不夠用的時候，系統會回收處於後台的Activity的資源以避免OOM。

  • MVC產生內存泄露異常分析
    採用傳統的MVC模式，一大堆異步任務和對UI的操作都放在Activity裏面，比如你可能從網絡下載一張圖片，在下載成功的回調裏把圖片加載到 Activity 的 ImageView 裏面，所以異步任務保留着對Activity的引用。這樣一來，即使Activity已經被切換到後台（onDestroy已經執行），這些異步任務仍然保留着對Activity實例的引用，所以系統就無法回收這個Activity實例了，結果就是Activity Leak。Android的組件中，Activity對象往往是在堆（Java Heap）裏佔最多內存的，所以系統會優先回收Activity對象，如果有Activity Leak，APP很容易因為內存不夠而OOM。
  • MVC模式如何避免內存泄露
    只要在當前的Activity的onDestroy裏，分離異步任務對Activity的引用，就能避免 Activity Leak

5、 模塊職責劃分明顯,層次清晰,接口功能清晰
6、 Model層和View層分離,解耦；修改View而不影響Model
7、 功能複用度高,方便；一個Presenter可以複用於多個View,而不用更改Presenter的邏輯
8、 如果後台接口還未寫好,但已知返回數據類型的情況下,完全可以寫出此接口完整的功能

Android中MVP角色

1、View：負責繪製UI元素，與用户進行交互（在Android中體現為Activity）

  • 提供UI交互
  • 在presenter的控制下修改UI
  • 將業務事件交由presenter處理
  • View層不存儲數據，不與Model層交互
  • 在Android中View層一般是Activity、Fragment、View（控件）、ViewGroup（佈局）等

2、Activity interface：需要View實現的接口，View通過View interface與Presenter進行交互，降低耦合，方便進行單元測試

3、Model：負責存儲、檢索、操縱數據（有時也實現一個Model interface用來降低耦合）

  • 從網絡、數據庫、文件、第三方等數據源讀取數據
  • 對外部的數據類型進行解析轉換為APP內部數據交由上層處理
  • 對數據的臨時存儲、管理、協調上層數據請求

4、Presenter：作為View與Model交互的中間紐帶，處理與用户交互的負責邏輯

3. MVP案例實現

從服務器端下拉最新的20篇文章，然後將每一篇文章的簡介顯示到列表上，當用户點擊某項數據進入到另一個頁面，該頁面加載這篇文章的詳細內容。

1、ArticleModel就是Model層接口

public interface ArticleModel {
    // 加載文章數據
    void loadArticles(OnArticleListener listener);

    interface OnArticleListener {
        void onLoadComplete(List<Article> data);
    }

}

2、ArticleModelImpl實現了ArticleModel接口，用於加載網絡數據，為了代碼簡單，這裏睡眠2秒模擬從網絡獲取數據


public class ArticleModelImpl implements ArticleModel {
    @Override
    public void loadArticles(OnArticleListener listener) {
        new LoadArticleTask(listener).execute();
    }

    private static class LoadArticleTask extends AsyncTask<Void, Void, List<Article>> {

        private final OnArticleListener listener;

        LoadArticleTask(OnArticleListener listener) {
            this.listener = listener;
        }

        @Override
        protected List<Article> doInBackground(Void... params) {
            // 模擬網絡請求
            SystemClock.sleep(2000);

            final List<Article> data = new ArrayList<>();
            for (int i = 0; i < 40; i++) {
                data.add(new Article("title-" + i, "message:" + i));
            }
            return data;
        }

        @Override
        protected void onPostExecute(List<Article> data) {
            if (listener != null) {
                listener.onLoadComplete(data);
            }
        }
    }
}

3、 ArticleViewInterface就是主界面的邏輯接口，代表View接口角色，用於Presenter回調View的操作

public interface ArticleViewInterface {
    void showProgressBar(); // 顯示進度條
    void hideProgressBar(); // 隱藏進度條
    void showArticles(List<Article> data); // 展示數據
}

4、Presenter層，作為View和Model的中間人。

public interface ArticlePresenter {
    void loadArticles();
}

public class ArticlePresenterImpl implements ArticlePresenter {
    // ArticleView的接口，代表了View角色
    private ArticleViewInterface mView;
    // 文章數據的Model，也就是Model角色
    private ArticleModel mArticleModel;
    public ArticlePresenterImpl(ArticleViewInterface view) {
        this.mView = view;
        mArticleModel = new ArticleModelImpl();
    }

    // 獲取文章，也就是我們的業務邏輯
    @Override
    public void loadArticles() {
        mView.showProgressBar();
        mArticleModel.loadArticles(new ArticleModel.OnArticleListener() {
            @Override
            public void onLoadComplete(List<Article> data) {
                // 數據加載完後，通知View層更新UI
                mView.hideProgressBar();
                mView.showArticles(data);
            }
        });
    }
}

5、ArticleActivity需要實現ArticleViewInterface接口，並且需要建立與Presenter的聯繫，ArticleActivity的業務邏輯都交給Presenter進行處理，處理結果通過ArticleViewInterface接口回調給ArticleActivity類

public class ArticleActivity extends AppCompatActivity implements ArticleViewInterface {

    private ProgressBar mProgressBar;
    private ArrayAdapter<Article> mAdapter;
    private ArticlePresenter mArticlePresenter;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        initView();
        // 構建ArticlePresenter，與ArticleActivity建立關聯
        mArticlePresenter = new ArticlePresenterImpl(this);
    }

    private void initView() {
        mProgressBar = findViewById(R.id.load_progress_bar);

        ListView listView = findViewById(R.id.list_view);

        mAdapter = new ArrayAdapter<>(this, R.layout.item_list, R.id.item_title);

        listView.setAdapter(mAdapter);
    }

    @Override
    protected void onResume() {
        super.onResume();
        // 請求文章數據
        mArticlePresenter.loadArticles();
    }

    @Override
    public void showArticles(List<Article> data) {
        mAdapter.setNotifyOnChange(true);
        mAdapter.addAll(data); // 更新UI
    }

   // ....
}

4. MVP與Activity、Fragment的生命週期

由於Presenter經常需要執行一些耗時操作，如請求網絡數據，而Presenter持有了ArticleActivity的強引用，如果在請求結束之前Activity被銷燬了，那麼由於網絡請求還沒有返回，導致Presenter一直持有ArticleActivity對象，使得ArticleActivity對象無法被回收，此時就發生內存泄露。

如何解決這樣的問題呢？
我們可以通過弱引用和Activity、Fragment的生命週期來解決這個問題。

1、 首先建立一個Presenter抽象，BasePresenter，它是一個泛型類，泛型類型為View角色要實現的接口類型

public abstract class BasePresenter<V> {
    private Reference<V> mViewRef; // View接口類型的弱引用

    public void attachView(V view) {
        mViewRef = new WeakReference<>(view); // 建立關聯
    }

    public void detachView() {
        if (mViewRef != null) {
            mViewRef.clear();
            mViewRef = null;
        }
    }

    public boolean isViewAttached() {
        return mViewRef != null && mViewRef.get() != null;
    }

    protected V getView() {
        return mViewRef.get();
    }

}

2、 創建一個MVPBaseActivity基類，通過這個基類的生命週期函數來控制它與Presenter的關係。MVPBaseActivity有兩個泛型參數，第一個是View的接口類型，第二個是Presneter的具體類型

public abstract class MVPBaseActivity<V, T extends BasePresenter<V>> extends AppCompatActivity{

    protected T mPresenter; // Presenter對象
    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        mPresenter = createPresenter(); // 創建Presenter

        mPresenter.attachView((V) this);
    }

    @Override
    protected void onDestroy() {
        super.onDestroy();
        mPresenter.detachView();
    }

    protected abstract T createPresenter();
}
