【交互式天氣儀表盤】項目帶你快速瞭解 SVG 知識

本文目標

  • 通過此項目來完成 SVG 的基礎學習
  • 完成此項目，會對 SVG 有個清晰的認識並能繪製出一些簡易及稍微複雜的圖案

工具

  • SVG 在線編輯器
  • SVG 在線編譯器

文檔

  • SVG 參考手冊
  • MDN 學習參考

SVG 基礎

SVG，可縮放矢量圖形（Scalable Vector Graphics），是一種用於描述二維圖形的 XML 標記語言。

SVG 常見屬性

SVG 不但可以通過 class、style 來間接的變化樣式，還可以直接用對應的屬性修改。

常見屬性 描述
id 元素的唯一標識符
class 元素的類名，用於CSS樣式
style 元素的內聯樣式
transform 應用到元素上的變換
x, y 元素的位置
width, height 元素的尺寸
fill 填充顏色
stroke 描邊顏色
stroke-width 描邊寬度
opacity 透明度
visibility 元素的可見性

SVG 在 HTML 頁面的使用方式

  1. SVG 的代碼可以直接嵌入到 HTML 頁面中
  2. 通過 HTML 的特定標籤，將 SVG 圖像作為圖片或文件嵌入到 HTML 頁面中。
  3. 通過 CSS 的 background-image 屬性，可以將 SVG 圖像作為背景圖嵌入到 HTML 元素中。

  4. 示例如下：

    • 代碼直接嵌入

      <svg xmlns="http://www.w3.org/2000/svg" version="1.1">
<circle cx="100" cy="50" r="40" stroke="black" stroke-width="2" fill="red" />
</svg>

    • < img> 標籤嵌入

      <img src="example.svg" alt="SVG Image" width="200" height="200" >

    • < object> 標籤嵌入

      <object data="example.svg" type="image/svg+xml" width="200" height="200">
 Your browser does not support SVG
</object>

    • < iframe> 標籤嵌入

      <iframe src="example.svg" width="200" height="200"></iframe>

    • < a> 標籤嵌入

      <a href="example.svg">查看 SVG 文件</a>

    • CSS 背景圖嵌入

      .svg-bg {
 width: 200px;
 height: 200px;
 background-image: url('example.svg');
 background-size: cover;
}

本文項目

交互式天氣儀表盤主要包含温度計、濕度計、風速計三部分。

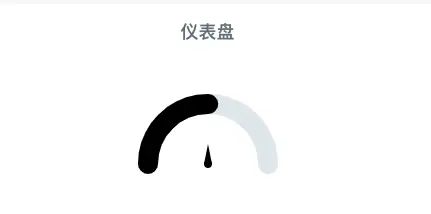

通用儀表盤

温度計、濕度計、風速計本質都是儀表盤的變化，儀表盤背景、填充和指針部分都是通用的，可以封裝一個組件 <GuageBox />，主要代碼如下：

<svg width="200" height="150" viewBox="0 0 200 150">
    <!-- 儀表盤背景 -->
    <path
    fill="none"
    stroke="#dfe6e9"
    stroke-width="20"
    stroke-linecap="round"
    d="M 40,110 A 60,60 0 1,1 160,110"
    />
    <!-- 儀表盤填充 -->
    <path
    fill="none"
    :stroke="color"
    stroke-width="20"
    stroke-linecap="round"
    transition="stroke-dashoffset 1s ease-in-out"
    d="M 40,110 A 60,60 0 1,1 160,110"
    :stroke-dasharray="dasharray"
    :stroke-dashoffset="dashoffset"
    />
    <slot />
    <!-- 指針 -->
    <g :fill="color">
        <path
            transform-origin="center 110"
            :transform="transform"
            style="transition: transform 1s ease-in-out"
            d="M100,90 l-4,20 l8,0 Z"
        />
        <circle cx="100" cy="110" r="4" />
    </g>
</svg>

儀表盤

⚠️ 組件裏面存在變量，如果直接複製使用，需把變量替換成對應屬性的值。

這裏我們只關注 SVG 部分，整個組件其實還有其他元素組成。通過這個組件，我們需要知道一些知識：

svg 元素

svg 的繪製需要在 svg 標籤內進行。

  • width, height屬性：共同決定SVG畫布的顯示區域。單位默認為像素（px）即 width="200" 等於 width="200px"，也可使用百分比（%）表示相對尺寸。

  • viewBox屬性：它的值是一個包含 4 個參數的列表 min-x, min-y, width and height，以空格或者逗號分隔開。它定義了SVG的座標系範圍，與width/height配合可實現縮放。示例如下：

    <svg width="400" height="300" viewBox="0 0 200 150">
<!-- 內容 -->
</svg>

    表示 200x150 區域內的內容放大了兩倍。

path 元素

SVG 中的 <path> 元素用於創建路徑，可以繪製直線、曲線、弧線等各種複雜的圖形，並且可以通過設置路徑命令來控制路徑的形狀和樣式。

  • fill屬性：路徑的填充顏色。
  • stroke屬性：路徑的描邊顏色。
  • stroke-width屬性：路徑的描邊寬度。
  • stroke-linecap屬性：開放自路徑兩端的形狀。可選 butt | round | square | inherit
  • stroke-dasharray屬性：用於繪製形狀輪廓的虛線段和間隙的排列形式。可選 實,虛,實,虛...... | none
  • stroke-dashoffset屬性：虛線與路徑起點之間的偏移量。相對於虛線當前所在位置，正數往左移動，負數往右移動，利用這個特性可模擬“繪製”路徑的過程。

  • d屬性：路徑的路徑數據，是一個路徑命令組成的列表。

    • 常用的路徑命令

      命令是大小寫敏感的。大寫的命令指定絕對座標，而小寫命令指定相對（於當前位置的）座標。
    路徑命令類型 路徑命令 舉🌰
    MoveTo M、m M10,10 新的繪畫起點座標(10,10)
    LineTo L、l 🍎 H、h 🍎 V、v L20,20 當前位置與點(20,20)繪製一條直線
    H20 當前位置與點(20,當前位置y)繪製一條水平線
    V20 當前位置與點(當前位置x,20)繪製一條垂直線
    三次貝塞爾曲線 C、c 🍎 S、s 參考常用的路徑命令
    二次貝塞爾曲線 Q、q 🍎 T、t 參考常用的路徑命令
    橢圓曲線 A、a 參考常用的路徑命令
    ClosePath Z、z 當前子路徑通過起點和終點閉合

    • d 是一個表現屬性，該屬性可以通過 CSS 採用 path() 或 none 進行修改。示例如下：

      svg:hover path {
d: path(
    "M10,30 A20,20 0,0,1 50,30 A20,20 0,0,1 90,30 Q90,60 50,90 Q10,60 10,30 z M5,5 L90,90"
);
}

g 元素

SVG 中的 g 元素主要有兩個功能：一是作為容器，用於將其他 SVG 元素進行分組；二是設置屬性值讓子元素繼承。

circle 元素

SVG中的 circle 元素用於繪製圓形.

<circle
  cx="x-coordinate"      <!-- 圓心的 x 座標 -->
  cy="y-coordinate"      <!-- 圓心的 y 座標 -->
  r="radius"             <!-- 圓的半徑 -->
  fill="fill-color"      <!-- 圓的填充顏色 -->
  stroke="stroke-color"  <!-- 圓的描邊顏色 -->
  stroke-width="width"   <!-- 圓的描邊寬度 -->
/>

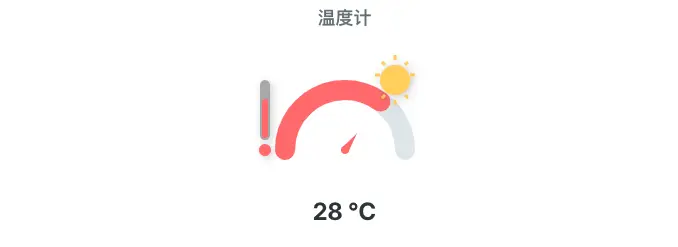

温度計

基於儀表盤 <GuageBox /> 組件增加了温度計🌡️、太陽🌞等元素。

<template>
  <GuageBox title="温度計" :value="weather" :maxValue="maxValue" :color="color" unit="°C">
    <!-- 温度計圖標 -->
    <g style="filter: drop-shadow(2px 2px 4px rgba(0,0,0,0.2))">
      <!-- 温度計主體 -->
      <rect x="15" y="40" width="10" height="60" rx="5" fill="#a9a9a9" />
      <!-- 温度計底部 -->
      <circle cx="20" cy="110" r="6" fill="#ff7675" />
      <!-- 温度計液體 -->
      <rect x="17" :y="y" width="6" :height="height" rx="3" :fill="color" />
      <!-- 太陽 -->
      <g stroke="#fdcb6e" stroke-width="3">
        <circle cx="150" cy="40" r="15" fill="#fdcb6e" stroke-width="0" />
        <line class="sun-ray" x1="150" y1="20" x2="150" y2="15" />
        <line class="sun-ray" x1="165" y1="35" x2="170" y2="35" />
        <line class="sun-ray" x1="150" y1="60" x2="150" y2="65" />
        <line class="sun-ray" x1="135" y1="35" x2="130" y2="35" />
        <line class="sun-ray" x1="140" y1="25" x2="137" y2="22" />
        <line class="sun-ray" x1="160" y1="25" x2="163" y2="22" />
        <line class="sun-ray" x1="160" y1="55" x2="163" y2="58" />
        <line class="sun-ray" x1="140" y1="55" x2="137" y2="58" />
      </g>
    </g>
  </GuageBox>
</template>

温度計

line 元素

SVG 中的 line 元素用於繪製直線。

<line
  x1="x1-coordinate"     <!-- 起點的 x 座標 -->
  y1="y1-coordinate"     <!-- 起點的 y 座標 -->
  x2="x2-coordinate"     <!-- 終點的 x 座標 -->
  y2="y2-coordinate"     <!-- 終點的 y 座標 -->
  stroke="stroke-color"  <!-- 直線的顏色 -->
  stroke-width="width"   <!-- 直線的寬度 -->
/>

rect 元素

SVG中的 rect 元素用於繪製矩形.

<rect
  x="x-coordinate"        <!-- 矩形左上角的 x 座標 -->
  y="y-coordinate"        <!-- 矩形左上角的 y 座標 -->
  width="width-value"     <!-- 矩形的寬度 -->
  height="height-value"   <!-- 矩形的高度 -->
  rx="rx-value"           <!-- 矩形的圓角半徑（水平方向） -->
  ry="ry-value"           <!-- 矩形的圓角半徑（垂直方向） -->
  fill="fill-color"       <!-- 矩形的填充顏色 -->
  stroke="stroke-color"   <!-- 矩形的描邊顏色 -->
  stroke-width="width-value" <!-- 矩形的描邊寬度 -->
/>

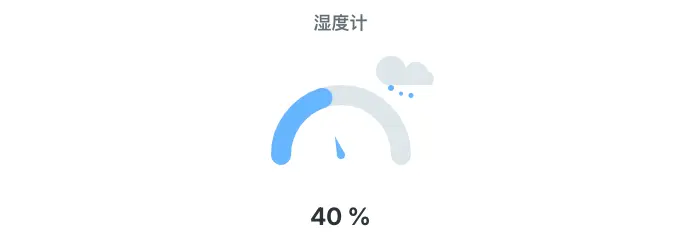

濕度計

基於儀表盤 <GuageBox /> 組件增加了雲☁️、小雨滴🌧️等元素。

<template>
  <GuageBox title="濕度計" :value="value" :maxValue="maxValue" :color="color" unit="%">
    <!-- 水滴和雲圖標 -->
    <g style="drop-shadow(2px 2px 4px rgba(0,0,0,0.2))">
      <!-- 雲 -->
      <path
        fill="#dfe6e9"
        d="M 145,40
          A 15,15 0 1,1 155,40
          A 10,10 0 1,1 170,40
          A 12,12 0 1,1 180,40
          A 8,8 0 1,1 190,40
          Z"
      />
      <!-- 小雨滴 -->
      <circle cx="150" y="40" r="3" fill="#74b9ff">
        <animate attributeName="cy" from="40" to="50" dur="1.5s" repeatCount="indefinite" />
      </circle>
      <circle cx="160" y="45" r="2" fill="#74b9ff">
        <animate
          attributeName="cy"
          from="45"
          to="55"
          dur="1.2s"
          repeatCount="indefinite"
          begin="0.3s"
        />
      </circle>
      <circle cx="170" y="43" r="2.5" fill="#74b9ff">
        <animate
          attributeName="cy"
          from="43"
          to="53"
          dur="1.8s"
          repeatCount="indefinite"
          begin="0.6s"
        />
      </circle>
    </g>
  </GuageBox>
</template>

濕度計

animate 元素

SVG 中的動畫元素，將其放在形狀元素的內部，用來定義一個元素的某個屬性如何改變。

  • attributeName 屬性：動畫屬性。
  • values 屬性：作用取決於使用的上下文。可以是值序列、顏色矩陣的數字列表等。
  • from/to 屬性：動畫屬性的值從 from 屬性的值到 to 屬性的值。作用和 values 屬性類似。
  • dur 屬性：動畫的簡單持續時間。
  • repeatCount 屬性：動畫將發生的次數。可選 number number 需大於0 | indefinite
  • begin/end 屬性：動畫何時開始/結束。
  • fill 屬性：動畫在持續時間結束後，是否保留當前動畫。可選 remove 移除 | freeze 保留

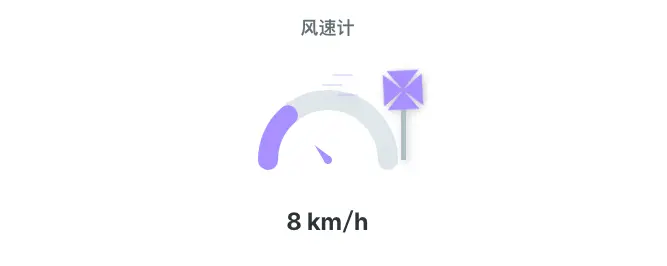

風速計

基於儀表盤 <GuageBox /> 組件增加了風吹線條、風車等元素。

<template>
  <GuageBox title="風速計" :value="value" :maxValue="maxValue" :color="color" unit="km/h">
    <!-- 風車圖標 -->
    <g style="filter: drop-shadow(2px 2px 4px rgba(0,0,0,0.2))">
      <!-- 風車杆 -->
      <rect x="173" y="40" width="5" height="70" fill="#b2bec3" />
      <!-- 風車葉片 -->
      <g transform="translate(175, 40)">
        <g class="windmill"  fill="#a29bfe" :style="{'--dur': `${3 - (value / 15)}s`}">
          <path d="M 0,0 L 25,-5 L 0,-25 Z" transform="rotate(0)" />
          <path d="M 0,0 L 25,-5 L 0,-25 Z" transform="rotate(90)" />
          <path d="M 0,0 L 25,-5 L 0,-25 Z" transform="rotate(180)" />
          <path d="M 0,0 L 25,-5 L 0,-25 Z" transform="rotate(270)" />
        </g>
      </g>
      <!-- 風吹線條 -->
      <line class="wind-line" x1="120" y1="25" x2="140" y2="25" />
      <line class="wind-line" x1="110" y1="35" x2="130" y2="35" />
      <line class="wind-line" x1="125" y1="45" x2="145" y2="45" />
    </g>
  </GuageBox>
</template>

風速計

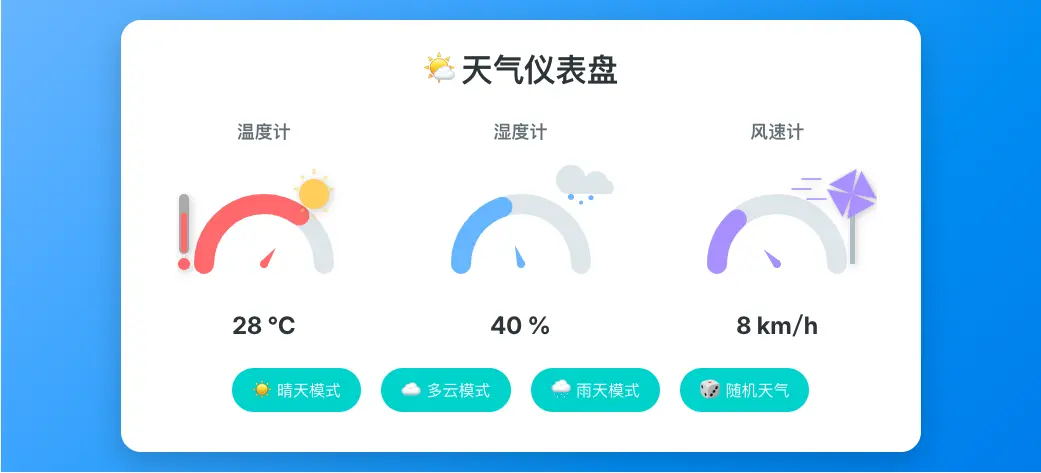

整體效果

前面主要部分已完成，整體項目還需要加上一些輔助元素，如：標題、數據交互按鈕等。至此，交互式天氣儀表盤項目已完成，相信你對 SVG 有了基礎的瞭解。接下來我們來做個總結：

  • path 元素比較複雜，基本上覆雜的圖形都由它來完成，裏面涉及到橢圓曲線、貝塞爾曲線等，對於這種複雜的圖形可以先用編輯器畫好再複製路徑到項目中
  • SVG 的動畫可以使用 animate 元素，也可以增加類名在 CSS 中定義動畫
  • SVG 零基礎的同學剛接觸可能感覺無從下手，相信我，堅持完成這個項目，定有收穫

WeatherDashboard

vue.js , 知識 , 前端 , svg
