深入理解rtmp(三)之手把手實現握手協議
RTMP是基於TCP協議的應用層協議,默認通信端口1935.實現握手協議前先了解一下rtmp握手協議吧!!!
握手過程
要建立一個有效的RTMP Connection鏈接，首先要“握手”:客户端要向服務器發送C0,C1,C2（按序）三個chunk，服務器向客户端發送S0,S1,S2（按序）三個chunk，然後才能進行有效的信息傳輸。RTMP協議本身並沒有規定這6個Message的具體傳輸順序，但RTMP協議的實現者需要保證這幾點如下:
- 客户端要等收到S1之後才能發送C2
- 客户端要等收到S2之後才能發送其他信息（控制信息和真實音視頻等數據）
- 服務端要等到收到C0之後發送S1
- 服務端必須等到收到C1之後才能發送S2
- 服務端必須等到收到C2之後才能發送其他信息（控制信息和真實音視頻等數據）
用圖形可以表示為:
+-------------+ +-------------+
| Client | TCP/IP Network | Server |
+-------------+ | +-------------+
| | |
Uninitialized | Uninitialized
| C0 | |
|------------------->| C0 |
| |-------------------->|
| C1 | |
|------------------->| S0 |
| |<--------------------|
| | S1 |
Version sent |<--------------------|
| S0 | |
|<-------------------| |
| S1 | |
|<-------------------| Version sent
| | C1 |
| |-------------------->|
| C2 | |
|------------------->| S2 |
| |<--------------------|
Ack sent | Ack Sent
| S2 | |
|<-------------------| |
| | C2 |
| |-------------------->|
Handshake Done | Handshake Done
| | |
Pictorial Representation of Handshake總結一下:
- 握手開始於客户端發送C0、C1塊。服務器收到C0或C1後發送S0和S1。
- 當客户端收齊S0和S1後，開始發送C2。當服務器收齊C0和C1後，開始發送S2。
- 當客户端和服務器分別收到S2和C2後，握手完成。
注意事項： 在實際工程應用中，一般是客户端先將C0, C1塊同時發出，服務器在收到C1 之後同時將S0, S1, S2發給客户端。S2的內容就是收到的C1塊的內容。之後客户端收到S1塊，並原樣返回給服務器，簡單握手完成。按照RTMP協議個要求，客户端需要校驗C1塊的內容和S2塊的內容是否相同，相同的話才徹底完成握手過程，實際編寫程序用一般都不去做校驗。
RTMP握手的這個過程就是完成了兩件事：
- 校驗客户端和服務器端RTMP協議版本號
- 發了一堆隨機數據，校驗網絡狀況。
握手包格式
簡單握手
C0和S0：1個字節，包含了RTMP版本, 當前RTMP協議的版本為 3
0 1 2 3 4 5 6 7
+-+-+-+-+-+-+-+-+
| version |
+-+-+-+-+-+-+-+-+
C0 and S0 bitsC1和S1：4字節時間戳，4字節的0，1528字節的隨機數
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| time (4 bytes) |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| zero (4 bytes) |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| random bytes |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| random bytes |
| (cont) |
| .... |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
C1 and S1 bits- C1/S1 長度為 1536B。主要目的是確保握手的唯一性。
- 格式為 time + zero + random
- time 發送時間戳，長度 4 byte
- zero 保留值 0，長度 4 byte
- random 隨機值，長度 1528 byte，保證此次握手的唯一性，確定握手的對象
C2和S2：4字節時間戳，4字節從對端讀到的時間戳，1528字節隨機數
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| time (4 bytes) |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| time2 (4 bytes) |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| random echo |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| random echo |
| (cont) |
| .... |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
C2 and S2 bits- C2/S2 的長度也是 1536B。相當於就是 S1/C1 的響應值，對應 C1/S1 的 Copy 值，在於字段有點區別
- time， C2/S2 發送的時間戳，長度 4 byte
- time2， S1/C1 發送的時間戳，長度 4 byte
- random，S1/C1 發送的隨機數，長度為 1528B

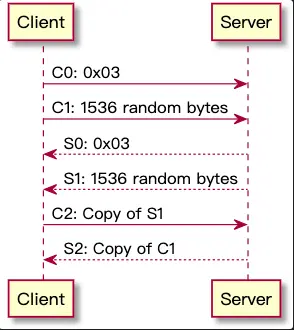

攜帶上內容的流程圖:
複雜握手
介紹複雜模式前，先介紹一個哈希簽名算法，即hmac-sha256算法。複雜模式會使用它做一些簽名運算和驗證。
簡單來説，這個算法的輸入為一個key（長度可以為任意）和一個input字符串（長度可以為任意），經過hmac-sha256運算後得到一個32字節的簽名串。
key和input固定時，hmac-sha256運算結果也是固定唯一的。

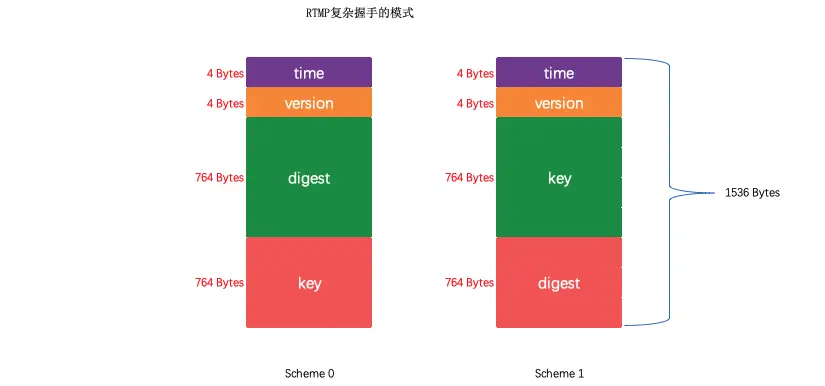

相對於簡單握手，複雜握手增加了嚴格的驗證，主要是 random 字段上進行更細化的劃分
1528Bytes隨機數的部分平均分成兩部分，一部分764Bytes存儲public key(公共密鑰)，另一部分764Bytes存儲digest(密文，32字節)。
c0
固定為0x03
c1
格式如下：
| 4字節時間戳time | 4字節模式串 | 1528字節複雜二進制串 |time字段參照簡單模式下time的説明。
4字節模式串， 使用的是[0x0C, 0x00, 0x0D, 0x0E]。
1528字節複雜二進制串生成規則如下：
步驟一，將1528字節複雜二進制串進行隨機化處理。
步驟二，在1528字節隨機二進制串中寫入32字節的digest簽名。
digest的位置
先説明digest的位置如何確定。digest的位置可以在前半部分，也可以在後半部分。
digest在前半部分
當digest在前半部分時，digest的位置信息（以下簡稱offset）保存在前半部分的起始位置。
c1格式展開如下：
| 4字節time | 4字節模式串 | 4字節offset | left[...] | 32字節digest | right[...] | 後半部分764字節 |offset = (c1[8] + c1[9] + c1[10] + c1[11]) % 728 + 12幾點説明
- 計算出的offset是相對於整個c1的起始位置而言的。
- 為什麼要取餘728呢，因為前半部分的764字節要減去offset字段的4字節，再減去digest的32字節。
- 為什麼要加12呢，是因為要跳過4字節time+4字節模式串+4字節offset。
- offset的取值範圍為[12,740)。
- 當offset=12時， left 部分就不存在，當offset=739時， right 部分就不存在。
digest在後半部分
當digest在後半部分時，offset保存在後半部分的起始位置。
c1格式展開如下：
| 4字節time | 4字節模式串 | 前半部分764字節 | 4字節offset | left[...] | 32字節digest | right[...] |offset = (c1[8+764] + c1[8+764+1] + c1[8+764+2] + c1[8+764+3]) % 728 + 8 + 764 + 4幾點説明:
- 計算出的offset依賴是相對於c1的其實位置而言的。
- 為什麼要取餘728呢，因為後半部分的764字節要減去offset字段的4字節，再減去digest的32字節。
- 為什麼加8加764加4呢，是因為要跳過4字節time+4字節模式串+前半部分764字節+4字節offset。
- offset的取值範圍為[776,1504)。
- 當offset=776時， left 部分就不存在，當offset=1503時， right 部分就不存在。
digest如何生成
説完digest的位置，再説digest如何生成。
即將c1 digest左邊部分拼接上c1 digest右邊部分（如果右邊部分存在的話）作為hmac-sha256的input（整個大小是1536-32），以下大小為30字節固定key作為hmac-sha256的key，進過hmac-sha256計算得出32字節的digest填入c1中digest字段中。
'G', 'e', 'n', 'u', 'i', 'n', 'e', ' ', 'A', 'd', 'o', 'b', 'e', ' ',
'F', 'l', 'a', 's', 'h', ' ', 'P', 'l', 'a', 'y', 'e', 'r', ' ',
'0', '0', '1',服務端在收到c1後，首先通過c1中的模式串，初步判斷是否為複雜模式，如果是複雜模式，則通過c1重新digest，看計算得出的digest和c1中的包含的digest字段是否相同來確定握手是否為複雜模式。
注意，由於服務端無法直接得知客户端是將digest放在前半部分還是後半部分，所以服務端只能先驗證其中一種，如果驗證失敗，再驗證另外一種，如果都失敗了，就考慮回退使用簡單模式和客户端繼續握手。
s0
固定為0x03
s1
s1的構造方法和c1相同。
只不過將模式串換成了 [0x0D, 0x0E, 0x0A, 0x0D]。
並且將hmac-sha256的key換成了如下36字節固定key
'G', 'e', 'n', 'u', 'i', 'n', 'e', ' ', 'A', 'd', 'o', 'b', 'e', ' ',
'F', 'l', 'a', 's', 'h', ' ', 'M', 'e', 'd', 'i', 'a', ' ',
'S', 'e', 'r', 'v', 'e', 'r', ' ',
'0', '0', '1',s2
格式如下：
| 4字節時間戳time | 4字節time2 | 1528字節隨機二進制串 |其中time和time2字段參考簡單模式下s2的説明。
1528字節隨機二進制串中也需要填入digest。
將32字節digest直接填入s2的尾部，也即沒有設置相應的offset ，digest的計算方法是，使用digest的左邊部分作為hmac-sha256的input（大小是1536-32）， 使用c1中的digest作為hmac-sha256的key ，通過hmac-sha256計算得出digest。
c2
c2的構造方法和s2相同。
只不過它是用s2中的digest作為hmac-sha256的key。
握手實現
我們繼續寫代碼,實現簡單握手協議.
協議實現相關的代碼我們放到protocol文件夾下,我們先定義一個rtmp_stack.hpp文件,用來存放我們後面封裝的rtmp相關數據結構,rtmp_stack.hpp中,增加HandshakeBytes類來存放握手相關的數據
// store the handshake bytes,
class HandshakeBytes
{
public:
// For RTMP proxy, the real IP.
uint32_t proxy_real_ip;
// [1+1536]
char* c0c1;
// [1+1536+1536]
char* s0s1s2;
// [1536]
char* c2;
public:
HandshakeBytes();
virtual ~HandshakeBytes();
public:
virtual void dispose();
public:
virtual error_t read_c0c1(SimpleSocketStream* io);
virtual error_t read_s0s1s2(SimpleSocketStream* io);
virtual error_t read_c2(SimpleSocketStream* io);
virtual error_t create_c0c1();
virtual error_t create_s0s1s2(const char* c1 = NULL);
virtual error_t create_c2();
};我們作為客户端只實現c0,c1,c2的生成發送和s0,s1,s2的讀取即可:
HandshakeBytes::HandshakeBytes()
{
c0c1 = s0s1s2 = c2 = NULL;
proxy_real_ip = 0;
}
HandshakeBytes::~HandshakeBytes()
{
dispose();
}
void HandshakeBytes::dispose()
{
freepa(c0c1);
freepa(s0s1s2);
freepa(c2);
}
error_t HandshakeBytes::read_s0s1s2(SimpleSocketStream* io)
{
error_t err = srs_success;
if (s0s1s2) {
return err;
}
ssize_t nsize;
s0s1s2 = new char[3073];
if ((err = io->read_fully(s0s1s2, 3073, &nsize)) != srs_success) {
return error_wrap(err, "read s0s1s2");
}
return err;
}
error_t HandshakeBytes::create_c0c1()
{
error_t err = srs_success;
if (c0c1) {
return err;
}
c0c1 = new char[1537];
random_generate(c0c1, 1537);
// plain text required.
SBuffer stream(c0c1, 9);
stream.write_1bytes(0x03);
stream.write_4bytes((int32_t)::time(NULL));
stream.write_4bytes(0x00);
return err;
}
error_t HandshakeBytes::create_c2()
{
error_t err = srs_success;
if (c2) {
return err;
}
c2 = new char[1536];
srs_random_generate(c2, 1536);
// time
SBuffer stream(c2, 8);
stream.write_4bytes((int32_t)::time(NULL));
// c2 time2 copy from s1
if (s0s1s2) {
stream.write_bytes(s0s1s2 + 1, 4);
}
return err;
}random_generate實現:
//rand()隨機數生成
void random_generate(char* bytes, int size)
{
static bool _random_initialized = false;
if (!_random_initialized) {
srand(0);
_random_initialized = true;
}
for (int i = 0; i < size; i++) {
// the common value in [0x0f, 0xf0]
bytes[i] = 0x0f + (rand() % (256 - 0x0f - 0x0f));
}
}最基本的客户端握手協議就實現了,服務端的實現也類似.
接下來我們把握手封裝到一個類裏面:
//rtmp_handshake.hpp
class SimpleHandshake
{
public:
SimpleHandshake();
virtual ~SimpleHandshake();
public:
// Simple handshake.
virtual srs_error_t handshake_with_client(HandshakeBytes* hs_bytes, SimpleSocketStream* io);
virtual srs_error_t handshake_with_server(HandshakeBytes* hs_bytes, SimpleSocketStream* io);
};實現(同樣的我們先只實現客户端連接服務端):
SimpleHandshake::SimpleHandshake()
{
}
SimpleHandshake::~SimpleHandshake()
{
}
error_t SimpleHandshake::handshake_with_server(HandshakeBytes* hs_bytes, SimpleSocketStream* io)
{
error_t err = srs_success;
ssize_t nsize;
// simple handshake
if ((err = hs_bytes->create_c0c1()) != success) {
return error_wrap(err, "create c0c1");
}
if ((err = io->write(hs_bytes->c0c1, 1537, &nsize)) != srs_success) {
return error_wrap(err, "write c0c1");
}
if ((err = hs_bytes->read_s0s1s2(io)) != srs_success) {
return error_wrap(err, "read s0s1s2");
}
// plain text required.
if (hs_bytes->s0s1s2[0] != 0x03) {
return error_new(ERROR_RTMP_HANDSHAKE, "handshake failed, plain text required, version=%X", (uint8_t)hs_bytes->s0s1s2[0]);
}
if ((err = hs_bytes->create_c2()) != success) {
return srs_error_wrap(err, "create c2");
}
memcpy(hs_bytes->c2, hs_bytes->s0s1s2 + 1, 1536);
if ((err = io->write(hs_bytes->c2, 1536, &nsize)) != success) {
return error_wrap(err, "write c2");
}
std::cout << "simple handshake success." << std::endl;
return err;
}接口封裝及測試
我們在實現rtmpsdk.hpp對外暴露接口前,先封裝一個上下文環境的Context:
struct Context
{
// The original RTMP url.
std::string url;
// Parse from url.
std::string tcUrl;
std::string host;
std::string vhost;
std::string app;
std::string stream;
std::string param;
// Parse ip:port from host.
std::string ip;
int port;
SimpleSocketStream* skt;
HandshakeBytes* hhb;
// user set timeout, in ms.
int64_t stimeout;
int64_t rtimeout;
Context() : port(0) {
skt = NULL;
}
virtual ~Context() {
srs_freep(skt);
}
};下面我們按前文步驟深入理解rtmp(二)之C++腳手架搭建封裝接口步驟在rtmpsdk.hhp統一封裝統一對外暴露接口
1.實現rtmp_create
rtmp_t rtmp_create(const char* url)
{
int ret = ERROR_SUCCESS;
Context* context = new Context();
context->url = url;
// create socket
freep(context->skt);
context->skt = new SimpleSocketStream();
if ((ret = context->skt->create_socket(context->url)) != ERROR_SUCCESS) {//調用SimpleSocketStream的create_socket方法
printf("Create socket failed, ret=%d", ret);
// free the context and return NULL
freep(context);
return NULL;
}
return context;
}2.封裝rtmp_handshake
int rtmp_handshake(rtmp_t rtmp)
{
int ret = ERROR_SUCCESS;
if ((ret = rtmp_dns_resolve(rtmp)) != ERROR_SUCCESS) {
return ret;
}
if ((ret = rtmp_connect_server(rtmp)) != ERROR_SUCCESS) {
return ret;
}
if ((ret = rtmp_do_simple_handshake(rtmp)) != ERROR_SUCCESS) {
return ret;
}
return ret;
}握手我們分三步執行:
- dns解析
- 連接服務
- 進行握手
rtmp_dns_resolve
rtmp_dns_resolve我們又拆分成了解析uri和解析host:
int rtmp_dns_resolve(rtmp_t rtmp)
{
int ret = ERROR_SUCCESS;
assert(rtmp != NULL);
Context* context = (Context*)rtmp;
// parse uri
if ((ret = librtmp_context_parse_uri(context)) != ERROR_SUCCESS) {
return ret;
}
// resolve host
if ((ret = librtmp_context_resolve_host(context)) != ERROR_SUCCESS) {
return ret;
}
return ret;
}解析uri:
int librtmp_context_parse_uri(Context* context)
{
int ret = ERROR_SUCCESS;
std::string schema;
//1.通過最後邊的斜線"/"將url拆分成tcUrl和stream兩部分
parse_rtmp_url(context->url, context->tcUrl, context->stream);
// when connect, we only need to parse the tcUrl
//2.將tcUrl拆分成scheme, host, 虛擬host,app,stream和端口
srs_discovery_tc_url(context->tcUrl,
schema, context->host, context->vhost, context->app, context->stream, context->port,
context->param);
return ret;
}解析host:
int librtmp_context_resolve_host(Context* context)
{
int ret = ERROR_SUCCESS;
// connect to server:port
int family = AF_UNSPEC;
進行dns解析,將host解析成ip
context->ip = dns_resolve(context->host, family);
if (context->ip.empty()) {
return ERROR_SYSTEM_DNS_RESOLVE;
}
return ret;
}dns解析:
string dns_resolve(string host, int& family)
{
addrinfo hints;
memset(&hints, 0, sizeof(hints));
hints.ai_family = family;
addrinfo* r = NULL;
if(getaddrinfo(host.c_str(), NULL, &hints, &r)) {
return "";
}
char shost[64];
memset(shost, 0, sizeof(shost));
if (getnameinfo(r->ai_addr, r->ai_addrlen, shost, sizeof(shost), NULL, 0, NI_NUMERICHOST)) {
return "";
}
family = r->ai_family;
return string(shost);
}rtmp_connect_server
int librtmp_context_connect(Context* context)
{
int ret = ERROR_SUCCESS;
srs_assert(context->skt);
std::string ip = context->ip;
if ((ret = context->skt->connect(ip.c_str(), context->port)) != ERROR_SUCCESS) {
return ret;
}
return ret;
}
int rtmp_connect_server(rtmp_t rtmp)
{
int ret = ERROR_SUCCESS;
assert(rtmp != NULL);
Context* context = (Context*)rtmp;
// set timeout if user not set.
if (context->stimeout == SRS_UTIME_NO_TIMEOUT) {
context->stimeout = SRS_SOCKET_DEFAULT_TMMS;
context->skt->set_send_timeout(context->stimeout * SRS_UTIME_MILLISECONDS);
}
if (context->rtimeout == SRS_UTIME_NO_TIMEOUT) {
context->rtimeout = SRS_SOCKET_DEFAULT_TMMS;
context->skt->set_recv_timeout(context->rtimeout * SRS_UTIME_MILLISECONDS);
}
if ((ret = librtmp_context_connect(context)) != ERROR_SUCCESS) {
return ret;
}
return ret;
}設置完超時等參數後,調用SimpleSocketStream的connect連接服務器
rtmp_do_simple_handshake
調用我們上面封裝的handshake_with_server與rtmp server進行握手
int rtmp_do_simple_handshake(rtmp_t rtmp)
{
int ret = ERROR_SUCCESS;
srs_error_t err = srs_success;
srs_assert(rtmp != NULL);
Context* context = (Context*)rtmp;
srs_assert(context->skt != NULL);
// simple handshake
srs_freep(context->hhb);
context->hhb = new HandshakeBytes();
srs_assert(context->hhb);
SimpleHandshake simple_hs;
if ((err = simple_hs.handshake_with_server(context->hhb, context->skt)) != srs_success) {
return -1;
}
context->hhb->dispose();
cout << "handshake success..." << endl;
return ret;
}3.main中測試
改造我們上一篇的main方法:
int main(int argc,char* argv[])
{
std::cout << "Hello rtmp server!" << std::endl;
rtmp_t client = rtmp_create("rtmp://127.0.0.1:1935/live/livestream");
int ret = rtmp_handshake(client);
return 0;
}最終日誌輸出:
$ ./rtmpsdk
Hello rtmp server!
simple handshake success.
handshake success...srs服務端日誌輸出:
[2020-01-21 11:06:17.237][Trace][7503][531] RTMP client ip=172.17.0.1, fd=10
[2020-01-21 11:06:17.240][Trace][7503][531] simple handshake success.
[2020-01-21 11:06:17.240][Warn][7503][531][104] client disconnect peer. ret=1007
