前言

在移動設備測試和遠程協助的過程中，能夠遠程查看和協助iPhone設備是一項非常實用的功能。為了解決這一需求，我開發了一款名為iOS遠程大師的產品，允許用户通過H5後台界面查看和協助越獄或非越獄的iPhone設備。本文將詳細介紹iOS遠程大師的開發過程和技術實現。

一、技術實現

整個項目的核心技術包括H5前端界面、WebSocket通信、服務器轉發和iPhone設備處理。下面將分步驟介紹每個部分的實現。

1. H5前端界面

在H5前端，我使用了vue框架來構建用户界面。用户通過這個界面可以實時查看iPhone的屏幕，並通過鼠標發送交互指令。

實時屏幕顯示：通過WebSocket連接，接收服務器轉發的iPhone屏幕圖像，並在H5頁面上進行渲染。
用户指令捕獲：在div中監聽用户的鼠標事件，並將這些事件轉換為特定的指令格式。

橫屏座標轉換

在前端實現中，處理橫屏模式下的座標轉換至關重要。在 H5 後台將設備切換為橫屏時，儘管你看到的界面已經是橫屏了，但 iPhone 端實際仍然是豎屏，因此必須進行座標轉換，以確保點擊事件能夠在正確的位置被執行，並且保持顯示的一致性。

const convertCoordinates = (width, height, clickX, clickY) => {
  const angle = rotateAngle.value % 360
  if (angle === -90) {
    const rotatedX = height - clickX * Math.cos(angle * Math.PI / 180) + clickY * Math.sin(angle * Math.PI / 180)
    const rotatedY = -clickX * Math.sin(angle * Math.PI / 180) + clickY * Math.cos(angle * Math.PI / 180)
    clickX = rotatedX
    clickY = rotatedY
  } else if (angle === -180) {
    const rotatedX = width - clickX
    const rotatedY = height - clickY
    clickX = rotatedX
    clickY = rotatedY
  } else if (angle === -270) {
    const rotatedX = clickY
    const rotatedY = width - clickX
    clickX = rotatedX
    clickY = rotatedY
  }
  return { clickX, clickY }
}

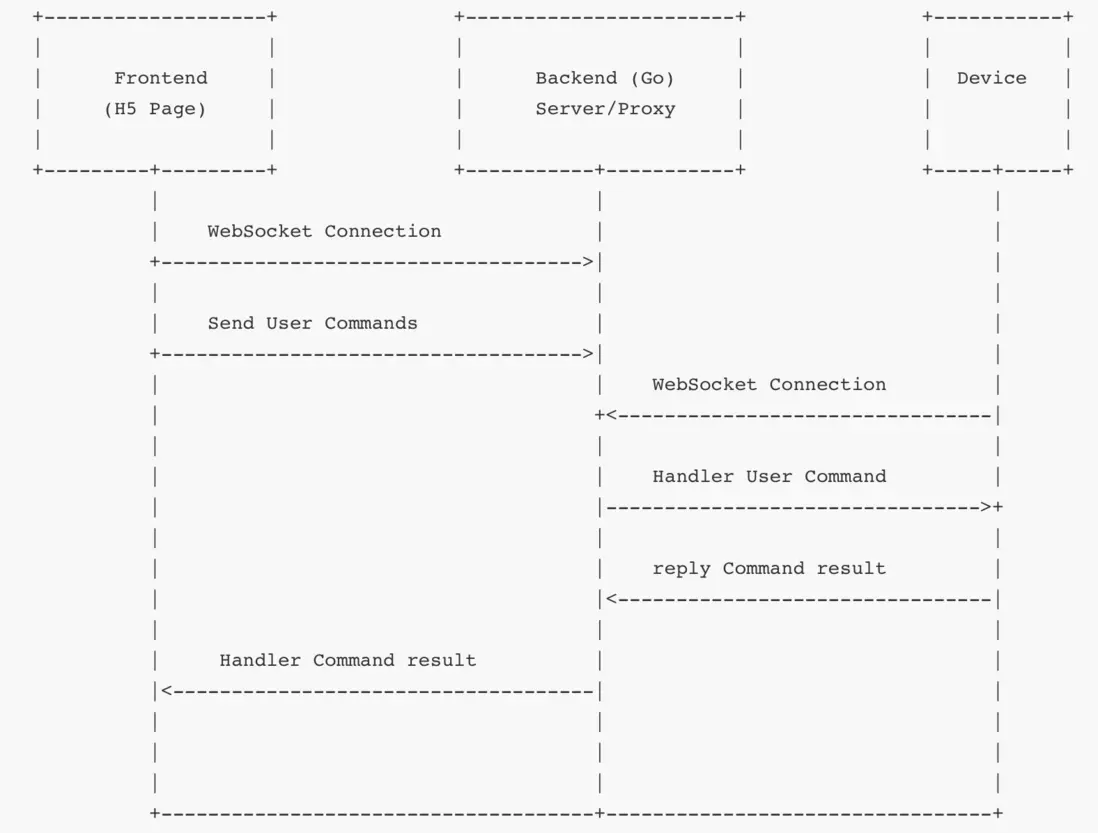

2. WebSocket通信

前端和設備之間採用WebSocket進行實時通信，以確保低延遲的指令傳輸。

建立連接：前端與後端建立WebSocket連接，確保雙向通信的實現。
指令發送：用户在前端頁面上進行交互操作，前端將這些指令發送給後端，通過WebSocket進行傳輸。
指令轉發：後端接收到前端發送的指令後，根據指令內容識別目標設備，並將指令下發到對應的設備。
執行指令：目標設備接收到後端發送的指令，並執行相應的操作。
結果回傳：設備執行完指令後，將執行結果發送給後端，後端再通過WebSocket將結果回傳給前端，以供用户查看或處理。

3. iPhone設備處理命令

在iPhone設備端，我們區分越獄和不越獄設備的支持情況。

越獄設備：支持iOS 12到14版本，通過私有API實現更深層次的操作。主要包括硬件觸發和屏幕點擊。

按鍵操作：通過私有API直接觸發iPhone的硬件功能，例如電源、Home鍵、音量+-等操作。
屏幕點擊：利用越獄權限，直接在屏幕座標上模擬觸摸事件。

按鍵操作的部分代碼如下：

+ (void)sendHIDEventWithUsagePage:(uint16_t)usagePage usage:(uint16_t)usage down:(Boolean)down {
    uint64_t abTime = mach_absolute_time();
    IOHIDEventRef event = IOHIDEventCreateKeyboardEvent(kCFAllocatorDefault, abTime, usagePage, usage, down, 0);
    IOHIDEventSetIntegerValue(event,4, 1);
    IOHIDEventSetSenderID(event, senderID);
    postIOHIDEvent(event);
}

static void postIOHIDEvent(IOHIDEventRef event)
{
    static IOHIDEventSystemClientRef ioSystemClient = NULL;
    if (!ioSystemClient){
        ioSystemClient = IOHIDEventSystemClientCreate(kCFAllocatorDefault);
    }
    if (senderID != 0) {
        IOHIDEventSetSenderID(event, senderID);
    } else {
        return;
    }
    IOHIDEventSystemClientDispatchEvent(ioSystemClient, event);
}

具體的按鍵代碼可參考：https://iphonedev.wiki/IOHIDFamily

屏幕點擊的部分代碼如下：

// 示例代碼：使用私有API觸發屏幕點擊
void simulateTouch(CGFloat x, CGFloat y) {
    // 在實現模擬滑動過程中，滑動效果始終不理想，最終放棄。引用IOS13-SimulateTouch 項目來實現了屏幕的點擊和滑動
    // 具體實現參考 IOS13-SimulateTouch 項目
    // https://github.com/xuan32546/IOS13-SimulateTouch
}

在這也要感謝微信羣裏的 @福州-啊嘴 在模擬滑動中提供的幫助

非越獄設備：支持iOS 15及以上版本，利用XCUITest實現硬件的觸發和屏幕的點擊。

硬件觸發：通過XCUITest框架模擬按鍵操作。
屏幕點擊：使用XCUITest框架在指定座標模擬點擊。

按鍵操作的部分代碼如下：

+ (void)sendHIDEventWithUsagePage:(uint16_t)usagePage usage:(uint16_t)usage down:(Boolean)down {
  if (usage == 0xe9) {
    [[XCUIDevice sharedDevice] pressButton:XCUIDeviceButtonVolumeUp];
  } else if (usage == 0xea) {
    [[XCUIDevice sharedDevice] pressButton:XCUIDeviceButtonVolumeDown];
  } else if (usage == 0x30 && down) {
    if ([XCUIDevice sharedDevice].fb_isScreenLocked) {
      [[XCUIDevice sharedDevice] fb_unlockScreen:nil];
    } else {
      [[XCUIDevice sharedDevice] fb_lockScreen:nil];
    }
  }
}

+ (void)simulateHome {
  [[XCUIDevice sharedDevice] pressButton:XCUIDeviceButtonHome];
}

屏幕點擊的部分代碼如下：

@interface XCUICoordinate ()

// 滑動事件
- (void)pressForDuration:(double)arg1 thenDragToCoordinate:(id)arg2;

// 點擊事件
- (void)pressForDuration:(double)arg1;

@end


+ (void)simulateClick:(CGPoint)tapPoint {
    // 在 https://github.com/appium/WebDriverAgent 項目已經有現成封裝好的代碼，在這就直接拿來用了
    CGFloat x = tapPoint.x;
    CGFloat y = tapPoint.y;
    CGSize screenSize = [self getScreenSize];
    double multiple = screenSize.width / remote_device_screen_width;
    x = x * multiple;
    y = y * multiple;

    FBRouteRequest *request = [[FBRouteRequest alloc] init];
    request.arguments = @{@"x": @(x), @"y": @(y), @"duration": @0.001};
    NSLog(@"witwit simulateClick =%@=", request.arguments);
    [FBElementCommands handleTouchAndHold:request];
}

二、具體功能

iOS遠程大師主要實現了以下幾個功能：

實時屏幕顯示：用户可以在H5界面實時查看iPhone的屏幕。
遠程協助：支持鍵盤輸入、觸屏操作等常見交互方式，以便對遠程iPhone進行協助。
多設備管理：支持同時連接和管理多個iPhone設備。

三、遇到的問題及解決方案

在開發過程中，我也遇到了幾個主要問題：

模擬滑動：在越獄機上的模塊滑動效果始終不理想，豎滑正常，橫滑始終反應，折騰了好久，最終放棄，直接引用了IOS13-SimulateTouch項目代碼。
越獄設備socket連接偶爾斷開：在socket失去連接時，有重新建立連接，但還是有偶現的設備掉線線情況，後邊有時間再處理。
設備兼容性：在越獄機上的12,13,14系統能正常運行，非越獄機15和16部分機型能正常運行。

總結

通過開發iOS遠程大師，我們不僅實現了H5後台遠程查看和協助iPhone的功能，還積累了豐富的經驗和技術儲備。希望這篇文章能對有類似需求和興趣的開發者提供一些參考和啓發，如你需要體驗該項目，請聯繫我。

提示：閲讀此文檔的過程中遇到任何問題，請關住工眾好【移動端Android和iOS開發技術分享】或+99 君羊【812546729】
