hi，大家好！

今天，我們接着來講新式圖表！

在工業控制、質量管理（QC）及 ERP 系統開發中，帕累託圖（Pareto Chart）是必不可少的分析工具。

雖然 Excel 製作帕累託圖很方便，但在 Access 開發的業務系統中，我們需要圖表能動態響應數據庫的變化（如按日期篩選、按產線過濾），而無需人工干預。

本文將從SQL 數據處理和圖表控件配置兩個核心維度，詳細拆解如何在 Access 中實現動態帕累託圖。

什麼是帕累託圖？

帕累託圖（Pareto Chart），又叫排列圖或主次圖，是一種將柱狀圖和折線圖結合在一起的統計圖表。

它是質量管理（QC）七大手法之一，核心目的是為了“抓主要矛盾”。

帕累託圖基於著名的“二八法則”（80/20 Rule）：80% 的結果通常源於 20% 的原因。

它由兩部分組成：

柱狀圖：按頻率降序排列，展示每個問題的大小。

折線圖：展示累計百分比，幫助你找到那“關鍵的少數”。

今天我將從SQL 數據處理和圖表控件配置兩個核心維度，詳細拆解如何在 Access 中實現動態帕累託圖。

01、數據源準備

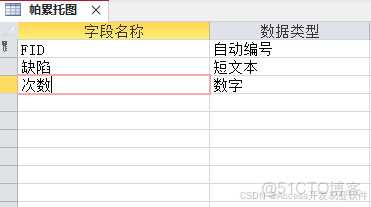

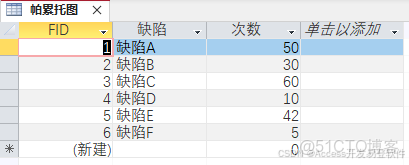

假設我們有一張缺陷記錄表，具體字段如下圖，表名我們就保存為帕累託圖。自己在表中適當的放入一些數據。

02、核心難點：構建查詢

Access 的 SQL 語法不支持窗口函數（如 SUM() OVER()），因此計算“累計值”通常有兩種方案：子查詢或 DSum 函數。為了在查詢設計器中更易維護，我們推薦分步查詢法。

第一步：基礎聚合

先將原始數據按缺陷類型進行彙總，並按數量降序排列。新建一個查詢，查詢名稱為：帕累託圖總計

SELECT
    缺陷,
    Sum(次數) AS 總次數
FROM
    帕累託圖
GROUP BY
    缺陷
ORDER BY
    Sum(次數) DESC;

第二步：計算累計佔比

這是最關鍵的一步。我們需要基於上面那個查詢，計算三個指標：總數量、累計數量、累計佔比。

新建一個查詢，保存查詢為帕累託圖查詢，SQL 邏輯如下：

-- 1. 計算總數量 (作為分母)
-- 2. 計算累計數量 (Running Sum)
-- 邏輯：計算所有數量大於等於當前行數量的記錄之和
-- 3. 計算累計百分比
SELECT
    A.缺陷,
    A.總次數,
    (
        SELECT
            Sum(總次數)
        FROM
            帕累託圖總計
    ) AS GrandTotal,
    DSum ("總次數", "帕累託圖總計", "總次數 >= " & [A].[總次數]) AS RunningSum,
    Format([RunningSum] / [GrandTotal], "Percent") AS CumulativePct
FROM
    帕累託圖總計 AS A
ORDER BY
    A.總次數 DESC;

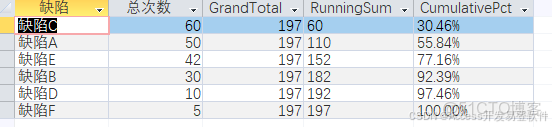

運行結果：

注意：這個查詢就是模擬了帕累託圖的計算。這個數據源就可以放到老式的圖表中了，但這裏我們是用新式圖表，不需要這個查詢，我們接着往下。

03、新建圖表控件

還是一樣，我創建一個新的窗體，在窗體上放置一下新的圖表控件。

04、添加數據源

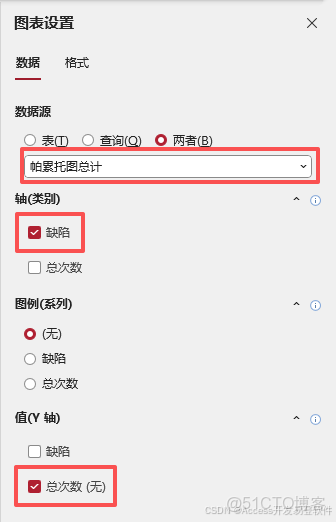

到這裏我們就可以來添加數據源了，具體如下圖：

注：我們這裏的數據源用的是第一個查詢，不要添加錯了。

05、運行

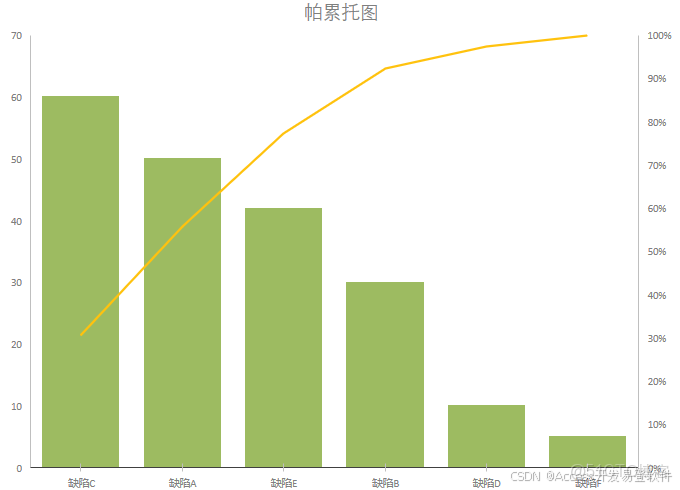

最後，我們運行看一下效果。

OK，到這步你就完成了一個完美的帕累託圖。

在 Access 中開發帕累託圖，本質上是 SQL 數據處理能力 與 可視化能力 的結合。
