前言

Android開發發展到今天已經相當成熟了，各種架構大家也都耳熟能詳，如MVC,MVP,MVVM等，其中MVVM更是被官方推薦，成為Android開發中的顯學。
不過軟件開發中沒有銀彈，MVVM架構也不是盡善盡美的，在使用過程中也會有一些不太方便之處，而MVI可以很好的解決一部分MVVM的痛點。
本文主要包括以下內容

  1. MVC,MVP,MVVM等經典架構介紹
  2. MVI架構到底是什麼?
  3. MVI架構實戰
需要重點指出的是,標題中説MVI架構是MVVM的進階版是指MVI在MVVM非常相似，並在其基礎上做了一定的改良，並不是説MVI架構一定比MVVM適合你的項目
各位同學可以在分析比較各個架構後，選擇合適項目場景的架構

經典架構介紹

MVC架構介紹

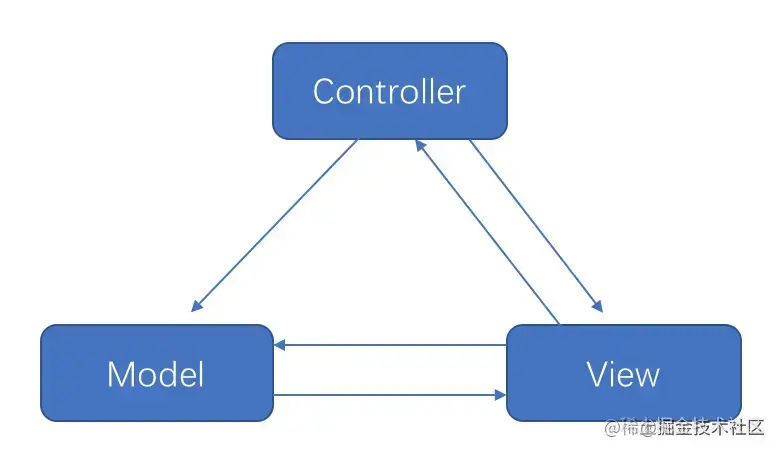

MVC是個古老的Android開發架構，隨着MVP與MVVM的流行已經逐漸退出歷史舞台，我們在這裏做一個簡單的介紹,其架構圖如下所示：

MVC架構主要分為以下幾部分

  1. 視圖層（View）：對應於xml佈局文件和java代碼動態view部分
  2. 控制層（Controller）：主要負責業務邏輯，在android中由Activity承擔，同時因為XML視圖功能太弱，所以Activity既要負責視圖的顯示又要加入控制邏輯，承擔的功能過多。
  3. 模型層（Model）：主要負責網絡請求，數據庫處理，I/O的操作，即頁面的數據來源

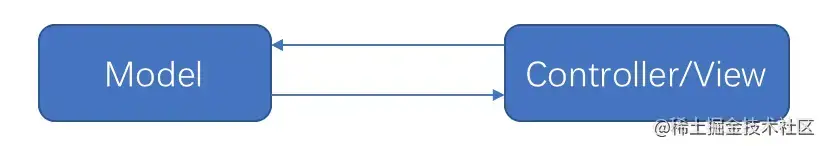

由於android中xml佈局的功能性太弱,Activity實際上負責了View層與Controller層兩者的工作，所以在android中mvc更像是這種形式：

因此MVC架構在android平台上的主要存在以下問題：

  1. Activity同時負責View與Controller層的工作，違背了單一職責原則
  2. Model層與View層存在耦合，存在互相依賴，違背了最小知識原則

MVP架構介紹

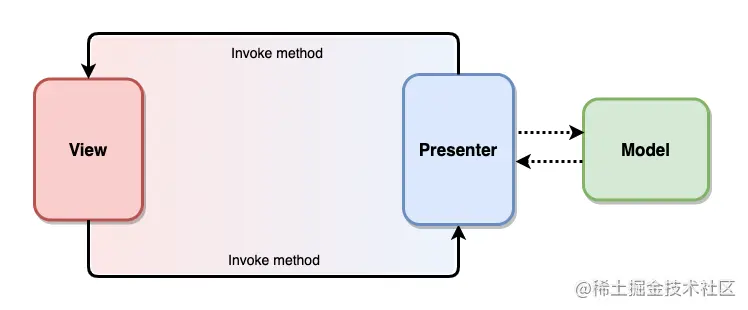

由於MVC架構在Android平台上的一些缺陷，MVP也就應運而生了,其架構圖如下所示 ：

MVP架構主要分為以下幾個部分

  1. View層：對應於Activity與XML,只負責顯示UI,只與Presenter層交互，與Model層沒有耦合
  2. Presenter層： 主要負責處理業務邏輯，通過接口回調View層
  3. Model層：主要負責網絡請求，數據庫處理等操作，這個沒有什麼變化

我們可以看到，MVP解決了MVC的兩個問題，即Activity承擔了兩層職責與View層與Model層耦合的問題

但MVP架構同樣有自己的問題

  1. Presenter層通過接口與View通信，實際上持有了View的引用
  2. 但是隨着業務邏輯的增加，一個頁面可能會非常複雜，這樣就會造成View的接口會很龐大。

MVVM架構介紹

MVVM 模式將 Presenter 改名為 ViewModel，基本上與 MVP 模式完全一致。
唯一的區別是，它採用雙向數據綁定（data-binding）：View的變動，自動反映在 ViewModel，反之亦然

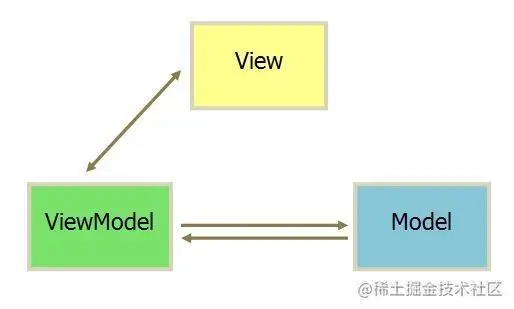

MVVM架構圖如下所示：

可以看出MVVM與MVP的主要區別在於,你不用去主動去刷新UI了，只要Model數據變了，會自動反映到UI上。換句話説，MVVM更像是自動化的MVP。

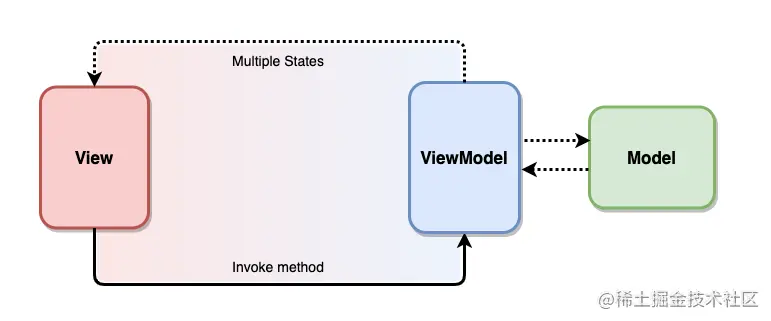

MVVM的雙向數據綁定主要通過DataBinding實現，不過相信有很多人跟我一樣，是不喜歡用DataBinding的，這樣架構就變成了下面這樣

  1. View觀察ViewModle的數據變化並自我更新,這其實是單一數據源而不是雙向數據綁定，所以其實MVVM的這一大特性我其實並沒有用到
  2. View通過調用ViewModel提供的方法來與ViewMdoel交互

小結

  1. MVC架構的主要問題在於Activity承擔了View與Controller兩層的職責，同時View層與Model層存在耦合
  2. MVP引入Presenter層解決了MVC架構的兩個問題，View只能與Presenter層交互，業務邏輯放在Presenter層
  3. MVP的問題在於隨着業務邏輯的增加，View的接口會很龐大，MVVM架構通過雙向數據綁定可以解決這個問題
  4. MVVM與MVP的主要區別在於,你不用去主動去刷新UI了，只要Model數據變了，會自動反映到UI上。換句話説，MVVM更像是自動化的MVP。
  5. MVVM的雙向數據綁定主要通過DataBinding實現，但有很多人(比如我)不喜歡用DataBinding，而是View通過LiveData等觀察ViewModle的數據變化並自我更新,這其實是單一數據源而不是雙向數據綁定

MVI架構到底是什麼?

MVVM架構有什麼不足?

要了解MVI架構，我們首先來了解下MVVM架構有什麼不足
相信使用MVVM架構的同學都有如下經驗，為了保證數據流的單向流動，LiveData向外暴露時需要轉化成immutable的，這需要添加不少模板代碼並且容易遺忘，如下所示

class TestViewModel : ViewModel() {
    //為保證對外暴露的LiveData不可變，增加一個狀態就要添加兩個LiveData變量
    private val _pageState: MutableLiveData<PageState> = MutableLiveData()
    val pageState: LiveData<PageState> = _pageState
    private val _state1: MutableLiveData<String> = MutableLiveData()
    val state1: LiveData<String> = _state1
    private val _state2: MutableLiveData<String> = MutableLiveData()
    val state2: LiveData<String> = _state2
    //...
}

如上所示，如果頁面邏輯比較複雜，ViewModel中將會有許多全局變量的LiveData,並且每個LiveData都必須定義兩遍，一個可變的，一個不可變的。這其實就是我通過MVVM架構寫比較複雜頁面時最難受的點。
其次就是View層通過調用ViewModel層的方法來交互的，View層與ViewModel的交互比較分散，不成體系

小結一下，在我的使用中，MVVM架構主要有以下不足

  1. 為保證對外暴露的LiveData是不可變的，需要添加不少模板代碼並且容易遺忘
  2. View層與ViewModel層的交互比較分散零亂，不成體系

MVI架構是什麼?

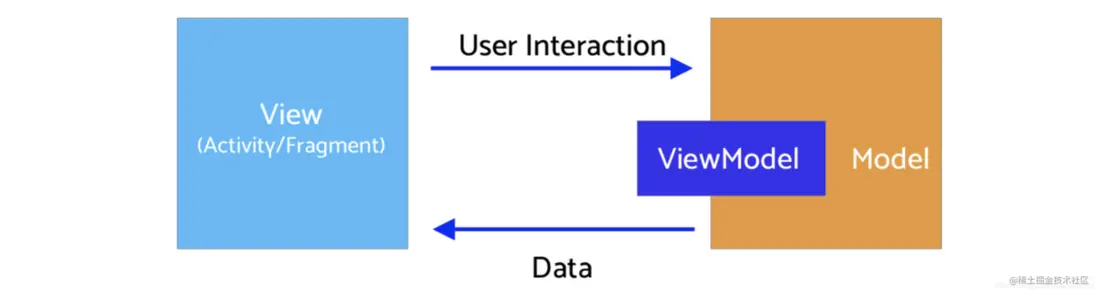

MVI 與 MVVM 很相似，其借鑑了前端框架的思想，更加強調數據的單向流動和唯一數據源,架構圖如下所示

其主要分為以下幾部分

  1. Model: 與MVVM中的Model不同的是，MVI的Model主要指UI狀態（State）。例如頁面加載狀態、控件位置等都是一種UI狀態
  2. View: 與其他MVX中的View一致，可能是一個Activity或者任意UI承載單元。MVI中的View通過訂閲Model的變化實現界面刷新
  3. Intent: 此Intent不是Activity的Intent，用户的任何操作都被包裝成Intent後發送給Model層進行數據請求

單向數據流

MVI強調數據的單向流動，主要分為以下幾步：

  1. 用户操作以Intent的形式通知Model
  2. Model基於Intent更新State
  3. View接收到State變化刷新UI。

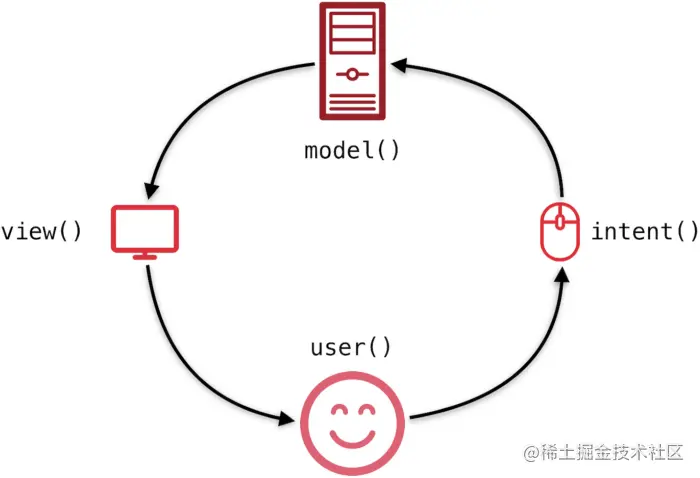

數據永遠在一個環形結構中單向流動，不能反向流動：

上面簡單的介紹了下MVI架構，下面我們一起來看下具體是怎麼使用MVI架構的

MVI架構實戰

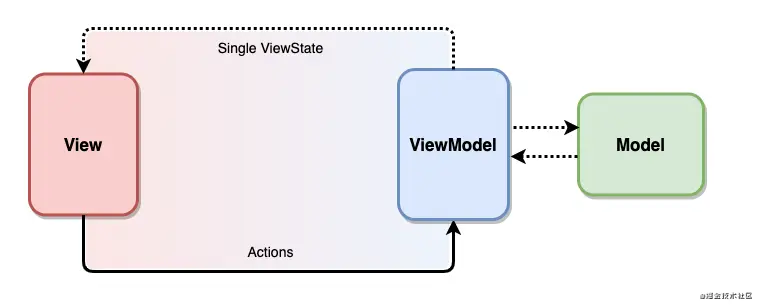

總體架構圖

我們使用ViewModel來承載MVI的Model層，總體結構也與MVVM類似,主要區別在於Model與View層交互的部分

  1. Model層承載UI狀態，並暴露出ViewState供View訂閲，ViewState是個data class,包含所有頁面狀態
  2. View層通過Action更新ViewState，替代MVVM通過調用ViewModel方法交互的方式

MVI實例介紹

添加ViewState與ViewEvent

ViewState承載頁面的所有狀態，ViewEvent則是一次性事件，如Toast等,如下所示

data class MainViewState(val fetchStatus: FetchStatus, val newsList: List<NewsItem>)

sealed class MainViewEvent {
    data class ShowSnackbar(val message: String) : MainViewEvent()
    data class ShowToast(val message: String) : MainViewEvent()
}
  1. 我們這裏ViewState只定義了兩個，一個是請求狀態，一個是頁面數據
  2. ViewEvent也很簡單，一個簡單的密封類，顯示Toast與Snackbar

ViewState更新

class MainViewModel : ViewModel() {
    private val _viewStates: MutableLiveData<MainViewState> = MutableLiveData()
    val viewStates = _viewStates.asLiveData()
    private val _viewEvents: SingleLiveEvent<MainViewEvent> = SingleLiveEvent()
    val viewEvents = _viewEvents.asLiveData()

    init {
        emit(MainViewState(fetchStatus = FetchStatus.NotFetched, newsList = emptyList()))
    }

    private fun fabClicked() {
        count++
        emit(MainViewEvent.ShowToast(message = "Fab clicked count $count"))
    }

    private fun emit(state: MainViewState?) {
        _viewStates.value = state
    }

    private fun emit(event: MainViewEvent?) {
        _viewEvents.value = event
    }
}

如上所示

  1. 我們只需定義ViewState與ViewEvent兩個State,後續增加狀態時在data class中添加即可，不需要再寫模板代碼
  2. ViewEvents是一次性的，通過SingleLiveEvent實現，當然你也可以用Channel當來實現
  3. 當狀態更新時，通過emit來更新狀態

View監聽ViewState

    private fun initViewModel() {
        viewModel.viewStates.observe(this) {
            renderViewState(it)
        }
        viewModel.viewEvents.observe(this) {
            renderViewEvent(it)
        }
    }

如上所示，MVI 使用 ViewState 對 State 集中管理，只需要訂閲一個 ViewState 便可獲取頁面的所有狀態，相對 MVVM 減少了不少模板代碼。

View通過Action更新State

class MainActivity : AppCompatActivity() {
    private fun initView() {
        fabStar.setOnClickListener {
            viewModel.dispatch(MainViewAction.FabClicked)
        }
    }
}
class MainViewModel : ViewModel() {
    fun dispatch(action: MainViewAction) =
        reduce(viewStates.value, action)

    private fun reduce(state: MainViewState?, viewAction: MainViewAction) {
        when (viewAction) {
            is MainViewAction.NewsItemClicked -> newsItemClicked(viewAction.newsItem)
            MainViewAction.FabClicked -> fabClicked()
            MainViewAction.OnSwipeRefresh -> fetchNews(state)
            MainViewAction.FetchNews -> fetchNews(state)
        }
    }
}

如上所示，View通過Action與ViewModel交互，通過 Action 通信，有利於 View 與 ViewModel 之間的進一步解耦，同時所有調用以 Action 的形式彙總到一處，也有利於對行為的集中分析和監控

總結

本文主要介紹了MVC,MVP,MVVM與MVI架構，目前MVVM是官方推薦的架構，但仍然有以下幾個痛點

  1. MVVM與MVP的主要區別在於雙向數據綁定，但由於很多人(比如我)並不喜歡使用DataBindg，其實並沒有使用MVVM雙向綁定的特性，而是單一數據源
  2. 當頁面複雜時，需要定義很多State,並且需要定義可變與不可變兩種,狀態會以雙倍的速度膨脹，模板代碼較多且容易遺忘
  3. View與ViewModel通過ViewModel暴露的方法交互，比較零亂難以維護

而MVI可以比較好的解決以上痛點，它主要有以下優勢

  1. 強調數據單向流動，很容易對狀態變化進行跟蹤和回溯
  2. 使用ViewState對State集中管理，只需要訂閲一個 ViewState 便可獲取頁面的所有狀態，相對 MVVM 減少了不少模板代碼
  3. ViewModel通過ViewState與Action通信，通過瀏覽ViewState 和 Aciton 定義就可以理清 ViewModel 的職責，可以直接拿來作為接口文檔使用。

當然MVI也有一些缺點，比如

  1. 所有的操作最終都會轉換成State，所以當複雜頁面的State容易膨脹
  2. state是不變的，因此每當state需要更新時都要創建新對象替代老對象，這會帶來一定內存開銷

軟件開發中沒有銀彈，所有架構都不是完美的，有自己的適用場景,讀者可根據自己的需求選擇使用。
但通過以上的分析與介紹，我相信使用MVI架構代替沒有使用DataBinding的MVVM是一個比較好的選擇~
