一、幾何圖形繪製概述

繪製幾何圖形有兩種方法：一是通過繪製組件Shape直接繪製出幾何圖形；二是通過形狀裁剪屬性clipShape將組件裁剪成幾何圖形。

1.1 使用場景

繪製方式	使用場景
繪製幾何圖形 (Shape)	用於創建指定形狀的組件，在頁面上直接繪製出幾何圖形。
形狀裁剪 (clipShape)	用於將組件裁剪為指定的幾何圖形。

1.2 約束限制

對繪製組件，既可用Shape組件作為父組件實現類似SVG的效果，也可單獨使用各種形狀的子組件進行繪製。

對形狀裁剪屬性，裁剪不會導致被裁剪區域無法響應綁定的手勢事件。

二、Shape組件簡介

繪製組件用於在頁面繪製圖形，Shape組件是繪製組件的父組件，父組件中會描述所有繪製組件均支持的通用屬性。具體用法請參考Shape。

三、創建繪製組件

繪製組件可以由以下兩種形式創建：

繪製組件使用Shape作為父組件，實現類似SVG的效果。接口調用為以下形式：

Shape(value?: PixelMap)

該接口用於創建帶有父組件的繪製組件，其中value用於設置繪製目標，可將圖形繪製在指定的PixelMap對象中，若未設置，則在當前繪製目標中進行繪製。

Shape() {
  Rect().width(300).height(50)
}

繪製組件單獨使用，用於在頁面上繪製指定的圖形。有7種繪製類型，分別為Circle（圓形）、Ellipse（橢圓形）、Line（直線）、Polyline（折線）、Polygon（多邊形）、Path（路徑）、Rect（矩形）。以Circle的接口調用為例：

Circle(value?: { width?: string | number, height?: string | number })

該接口用於在頁面繪製圓形，其中width用於設置圓形的寬度，height用於設置圓形的高度，圓形直徑由寬高最小值確定。

Circle({ width: 150, height: 150 })

四、形狀視口viewPort

viewPort(value: { x?: number | string, y?: number | string, width?: number | string, height?: number | string })

形狀視口viewPort指定用户空間中的一個矩形，該矩形映射到為關聯的SVG元素建立的視區邊界。viewPort屬性的值包含x、y、width和height四個可選參數，x和y表示視區的左上角座標，width和height表示其尺寸。
以下三個示例説明如何使用viewPort：

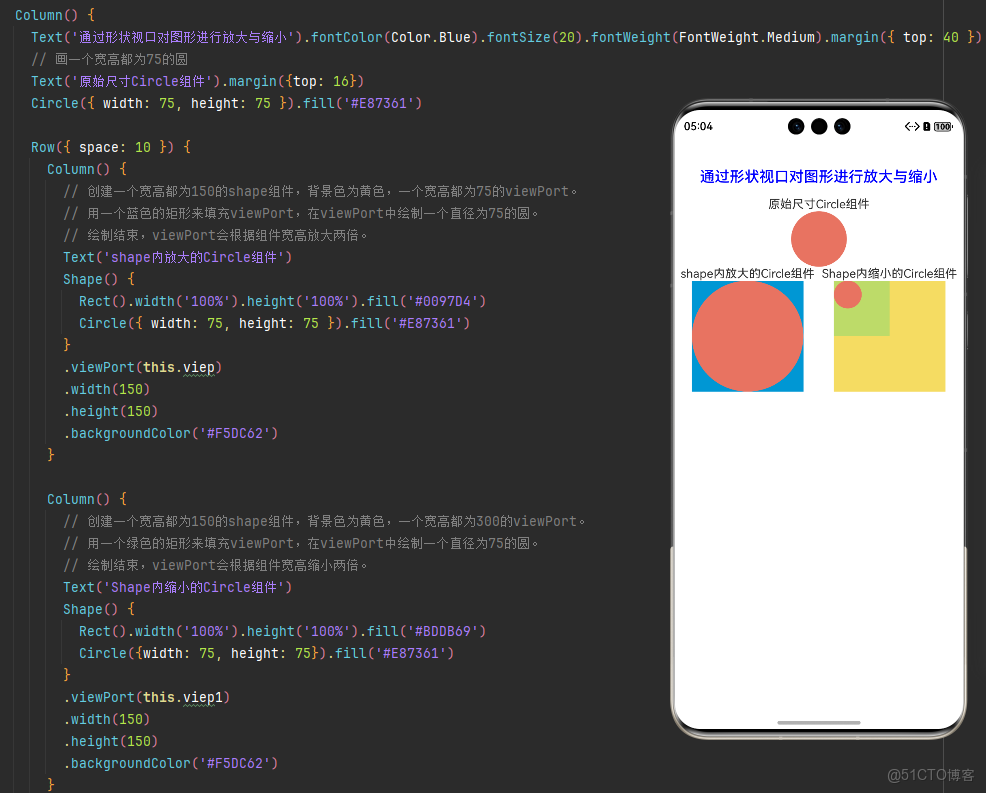

通過形狀視口對圖形進行放大與縮小。

效果圖

ViewPortShape.ets代碼

class tmp {
  x: number = 0
  y: number = 0
  width: number = 75
  height: number = 75
}

class tmp1 {
  x:number = 0
  y:number = 0
  width:number = 300
  height:number = 300
}
@Component
export default struct ViewPortShape {
  viep: tmp = new tmp();
  viep1: tmp1 = new tmp1();

  build() {
    Column() {
      Text('通過形狀視口對圖形進行放大與縮小').fontColor(Color.Blue).fontSize(20).fontWeight(FontWeight.Medium).margin({ top: 40 })
      // 畫一個寬高都為75的圓
      Text('原始尺寸Circle組件').margin({top: 16})
      Circle({ width: 75, height: 75 }).fill('#E87361')

      Row({ space: 10 }) {
        Column() {
          // 創建一個寬高都為150的shape組件，背景色為黃色，一個寬高都為75的viewPort。
          // 用一個藍色的矩形來填充viewPort，在viewPort中繪製一個直徑為75的圓。
          // 繪製結束，viewPort會根據組件寬高放大兩倍。
          Text('shape內放大的Circle組件')
          Shape() {
            Rect().width('100%').height('100%').fill('#0097D4')
            Circle({ width: 75, height: 75 }).fill('#E87361')
          }
          .viewPort(this.viep)
          .width(150)
          .height(150)
          .backgroundColor('#F5DC62')
        }

        Column() {
          // 創建一個寬高都為150的shape組件，背景色為黃色，一個寬高都為300的viewPort。
          // 用一個綠色的矩形來填充viewPort，在viewPort中繪製一個直徑為75的圓。
          // 繪製結束，viewPort會根據組件寬高縮小兩倍。
          Text('Shape內縮小的Circle組件')
          Shape() {
            Rect().width('100%').height('100%').fill('#BDDB69')
            Circle({width: 75, height: 75}).fill('#E87361')
          }
          .viewPort(this.viep1)
          .width(150)
          .height(150)
          .backgroundColor('#F5DC62')
        }
      }
    }
  }
}

創建一個寬高都為300的shape組件，背景色為黃色，創建一個寬高都為300的viewPort。用一個藍色的矩形來填充viewPort，在viewPort中繪製一個半徑為75的圓。

效果圖

示例代碼

class tmp {
  x: number = 0
  y: number = 0
  width: number = 300
  height: number = 300
}

@Entry
@Component
struct Index {
  viep: tmp = new tmp();

  build() {
    Column() {
      Shape() {
        Rect().width("100%").height("100%").fill("#0097D4")
        Circle({ width: 150, height: 150 }).fill("#E87361")
      }
      .viewPort(this.viep)
      .width(300)
      .height(300)
      .backgroundColor("#F5DC62")
    }
  }
}

創建一個寬高都為300的shape組件，背景色為黃色，創建一個寬高都為300的viewPort。用一個藍色的矩形來填充viewPort，在viewPort中繪製一個半徑為75的圓，將viewPort向右方和下方各平移150。

效果圖

示例代碼

class tmp {
  x: number = -150
  y: number = -150
  width: number = 300
  height: number = 300
}

@Entry
@Component
struct Index {
  viep: tmp = new tmp();

  build() {
    Column() {
      Shape() {
        Rect().width("100%").height("100%").fill("#0097D4")
        Circle({ width: 150, height: 150 }).fill("#E87361")
      }
      .viewPort(this.viep)
      .width(300)
      .height(300)
      .backgroundColor("#F5DC62")
    }
  }
}

五、自定義樣式

繪製組件支持通過各種屬性更改組件樣式。

通過fill可以設置組件填充區域顏色。 效果圖
示例代碼

@Component
export default struct PathShape {
  build() {
    Column({ space: 10 }) {
      Path()
        .width(100)
        .height(100)
        .commands('M150 0 L300 300 L0 300 Z')
        .fill("#E87361")
        .strokeWidth(0)
    }
    .margin({top: 20})
  }
}

通過stroke可以設置組件邊框顏色。 效果圖

示例代碼

Path()
  .width(100)
  .height(100)
  .fillOpacity(0)
  .commands('M150 0 L300 300 L0 300 Z')
  .stroke(Color.Red)

通過strokeOpacity可以設置邊框透明度。 效果圖

示例代碼

Path()
  .width(100)
  .height(100)
  .fillOpacity(0)
  .commands('M150 0 L300 300 L0 300 Z')
  .stroke(Color.Red)
  .strokeWidth(10)
  .strokeOpacity(0.2)

通過strokeLineJoin可以設置線條拐角繪製樣式。拐角繪製樣式分為Bevel(使用斜角連接路徑段)、Miter(使用尖角連接路徑段)、Round(使用圓角連接路徑段)。 效果圖

示例代碼

Polyline()
  .width(100)
  .height(100)
  .fillOpacity(0)
  .stroke(Color.Red)
  .strokeWidth(8)
  .points([[20, 0], [0, 100], [100, 90]])
   // 設置折線拐角處為圓弧
  .strokeLineJoin(LineJoinStyle.Round)

通過strokeMiterLimit設置斜接長度與邊框寬度比值的極限值。斜接長度表示外邊框外邊交點到內邊交點的距離，邊框寬度即strokeWidth屬性的值。strokeMiterLimit取值需大於等於1，且在strokeLineJoin屬性取值LineJoinStyle.Miter時生效。 效果圖

示例代碼

Polyline()
  .width(100)
  .height(100)
  .fillOpacity(0)
  .stroke(Color.Red)
  .strokeWidth(10)
  .points([[20, 0], [20, 100], [100, 100]])
  // 設置折線拐角處為尖角
  .strokeLineJoin(LineJoinStyle.Miter)
  // 設置斜接長度與線寬的比值
  .strokeMiterLimit(1/Math.sin(45))
Polyline()
  .width(100)
  .height(100)
  .fillOpacity(0)
  .stroke(Color.Red)
  .strokeWidth(10)
  .points([[20, 0], [20, 100], [100, 100]])
  .strokeLineJoin(LineJoinStyle.Miter)
  .strokeMiterLimit(1.42)

通過antiAlias設置是否開啓抗鋸齒，默認值為true（開啓抗鋸齒）。 效果圖

示例代碼

//開啓抗鋸齒
Circle()
  .width(150)
  .height(200)
  .fillOpacity(0)
  .strokeWidth(5)
  .stroke(Color.Black)

關閉抗鋸齒

示例代碼

//關閉抗鋸齒
Circle()
  .width(150)
  .height(200)
  .fillOpacity(0)
  .strokeWidth(5)
  .stroke(Color.Black)
  .antiAlias(false)

六、場景示例

6.1 繪製封閉路徑

在Shape的(-80, -5)點繪製一個封閉路徑，填充顏色0x317AF7，線條寬度3，邊框顏色紅色，拐角樣式鋭角（默認值）。

效果圖

示例代碼

@Entry
@Component
struct ShapeExample {
  build() {
    Column({ space: 10 }) {
      Shape() {
        Path().width(200).height(60).commands('M0 0 L400 0 L400 150 Z')
      }
      .viewPort({ x: -80, y: -5, width: 500, height: 300 })
      .fill(0x317AF7)
      .stroke(Color.Red)
      .strokeWidth(3)
      .strokeLineJoin(LineJoinStyle.Miter)
      .strokeMiterLimit(5)
    }.width('100%').margin({ top: 15 })
  }
}

6.2 繪製圓和圓環

繪製一個直徑為150的圓，和一個直徑為150、線條為紅色虛線的圓環（寬高設置不一致時以短邊為直徑）。

效果圖

示例代碼

@Entry
@Component
struct CircleExample {
  build() {
    Column({ space: 10 }) {
      //繪製一個直徑為150的圓
      Circle({ width: 150, height: 150 })
      //繪製一個直徑為150、線條為紅色虛線的圓環
      Circle()
        .width(150)
        .height(200)
        .fillOpacity(0)
        .strokeWidth(3)
        .stroke(Color.Red)
        .strokeDashArray([1, 2])
    }.width('100%')
  }
}

6.3 UI視覺屬性作用效果

説明 backgroundColor、linearGradient等通用屬性作用於組件的背景區域，而不會在組件具體的內容區域生效。

效果圖

示例代碼

@Entry
@Component
struct CircleExample {
  build() {
    Column({ space: 10 }) {
      //繪製一個直徑為150的圓
      Circle()
        .width(150)
        .height(200)
        .backgroundColor(Color.Pink) // 會生效在一個150*200大小的矩形區域，而非僅在繪製的一個直徑為150的圓形區域
    }.width('100%')
  }
}
