摘要：
光伏發電作為清潔能源的重要組成部分，其核心組件——太陽能板（光伏組件）的可靠性直接影響電站發電效率與運維成本。然而，在生產、運輸或長期户外運行過程中，太陽能板易出現隱裂、熱斑、腐蝕、背板劃傷等缺陷，傳統人工巡檢效率低、漏檢率高。本文介紹如何基於 YOLOv12 與 OpenCV 構建一套端到端的太陽能板缺陷智能檢測系統，實現對常見缺陷的自動識別與定位，為光伏電站智能運維提供技術支撐。

【圖像算法 - 31】基於深度學習的太陽能板缺陷檢測系統：YOLOv12 + UI界面 + 數據集實現

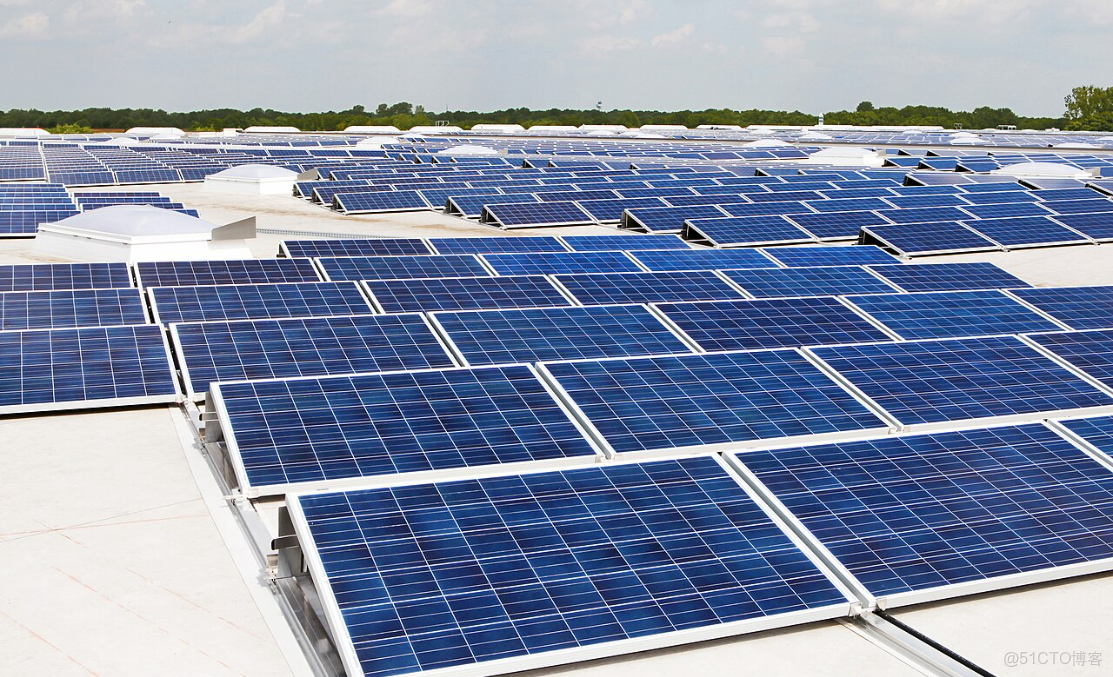

1. 引言：智能運維，守護綠色能源

隨着“雙碳”目標推進，光伏發電裝機容量持續攀升。然而，太陽能板在生命週期中面臨多重挑戰：

• 生產缺陷：隱裂（Micro-crack）、焊帶虛焊、EVA 氣泡
• 運輸損傷：玻璃破裂、邊框變形
• 户外老化：熱斑（Hot Spot）、背板黃變/劃傷、PID（電勢誘導衰減）、腐蝕

這些缺陷若未及時發現，將導致：

• 發電效率下降 10%~30%
• 局部過熱引發火災風險
• 組件提前報廢，增加 LCOE（平準化度電成本）

傳統依賴人工目視或紅外熱像儀抽檢的方式，存在覆蓋不全、主觀性強、成本高等問題。

基於深度學習的視覺檢測系統，可結合可見光圖像 ，實現高精度、自動化、低成本的缺陷篩查，是光伏智能運維的關鍵技術。

2. 技術選型：YOLOv12 + OpenCV 的高效組合

3. 數據準備：構建太陽能板缺陷數據集

3.1 數據來源

• 無人機航拍（可見光 + 紅外雙模相機）
• 地面巡檢機器人採集
• 實驗室模擬缺陷樣本（如人工製造隱裂、熱斑）

3.2 常見缺陷類別定義

3.3 數據標註與格式

• 工具：LabelImg / CVAT
• 標註方式：Bounding Box（矩形框）
• 格式：YOLO 格式（.txt 文件，歸一化座標）
• 示例 solar_defect.yaml：

path: ./solar_defect_dataset
train: images/train
val: images/val
nc: 4
names: ["bird_drop", "cracked", "dusty", "panel"]

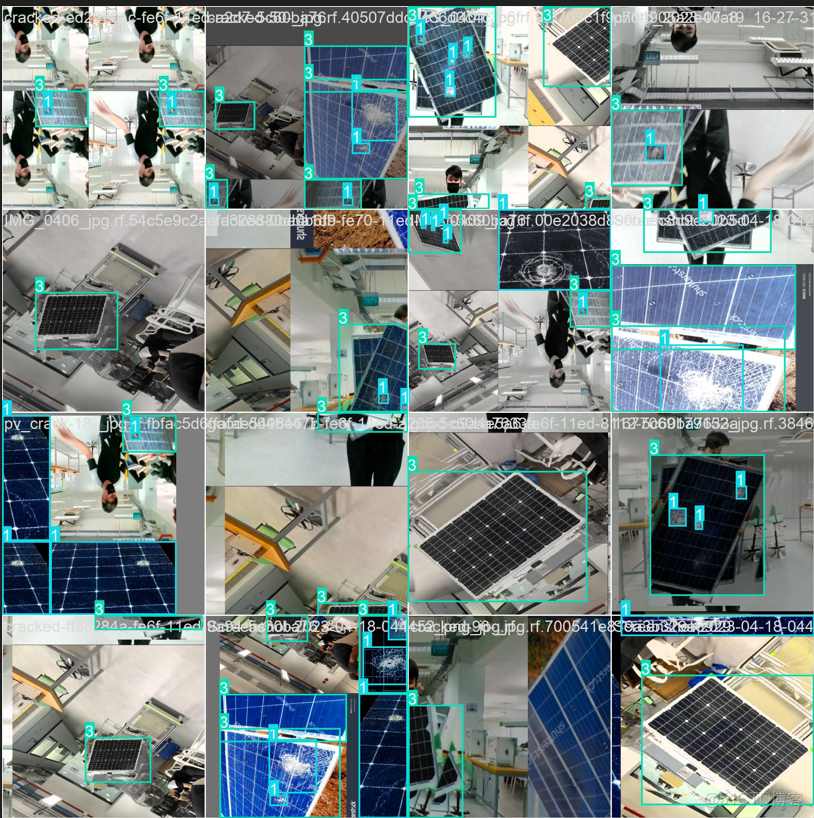

4. 模型訓練：使用 YOLOv12 進行端到端學習

4.1 環境依賴

pip install ultralytics opencv-python matplotlib

4.2 訓練命令

yolo train \
model=yolo12n.pt \
data=solar_defect.yaml \
epochs=120 \
imgsz=640 \
batch=24 \
name=solar_yolo12s_v1 \
hsv_h=0.015 \
hsv_s=0.7 \
hsv_v=0.4 \
degrees=10.0 \
translate=0.1 \
scale=0.5

説明：

• 選用 yolo12n.pt（nano 版本）平衡精度與速度
• 增強策略側重亮度/對比度變化（模擬户外光照差異）和輕微旋轉/縮放（適應無人機視角）

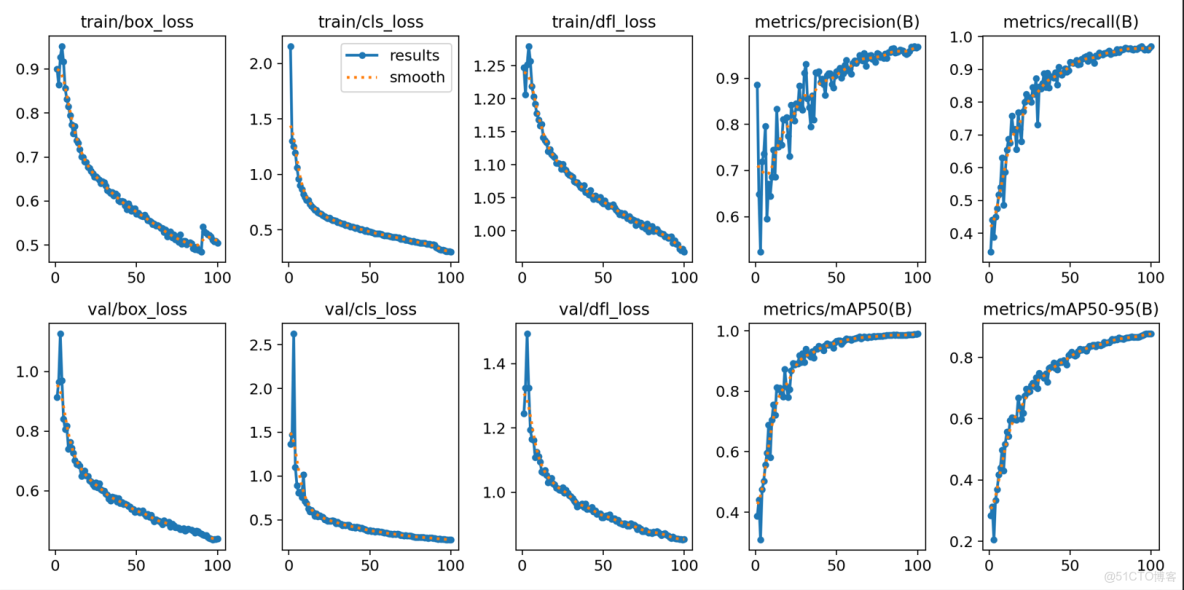

4.3 評估指標

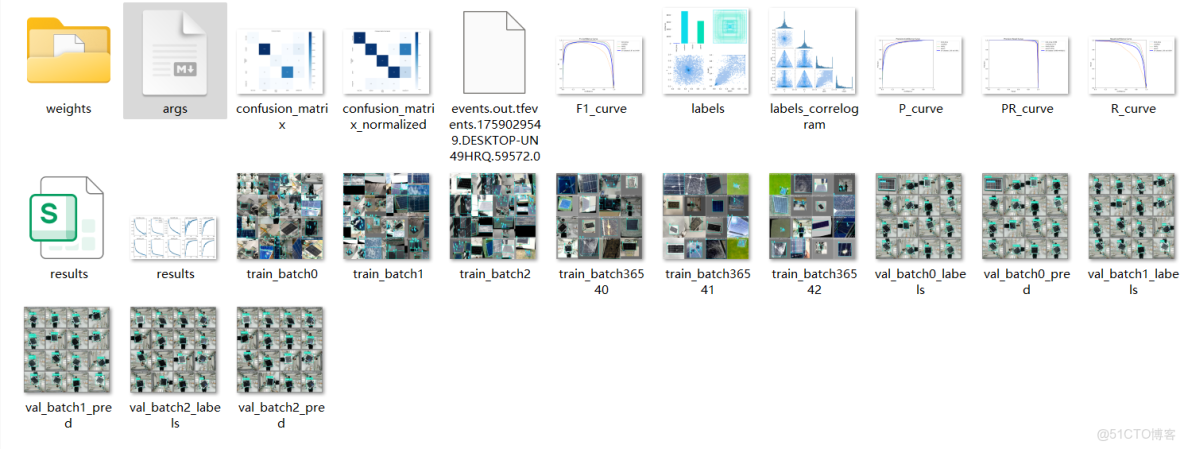

訓練完成後，在驗證集上評估：

yolo val model=runs/detect/solar_yolo12n_v1/weights/best.pt data=solar_defect.yaml

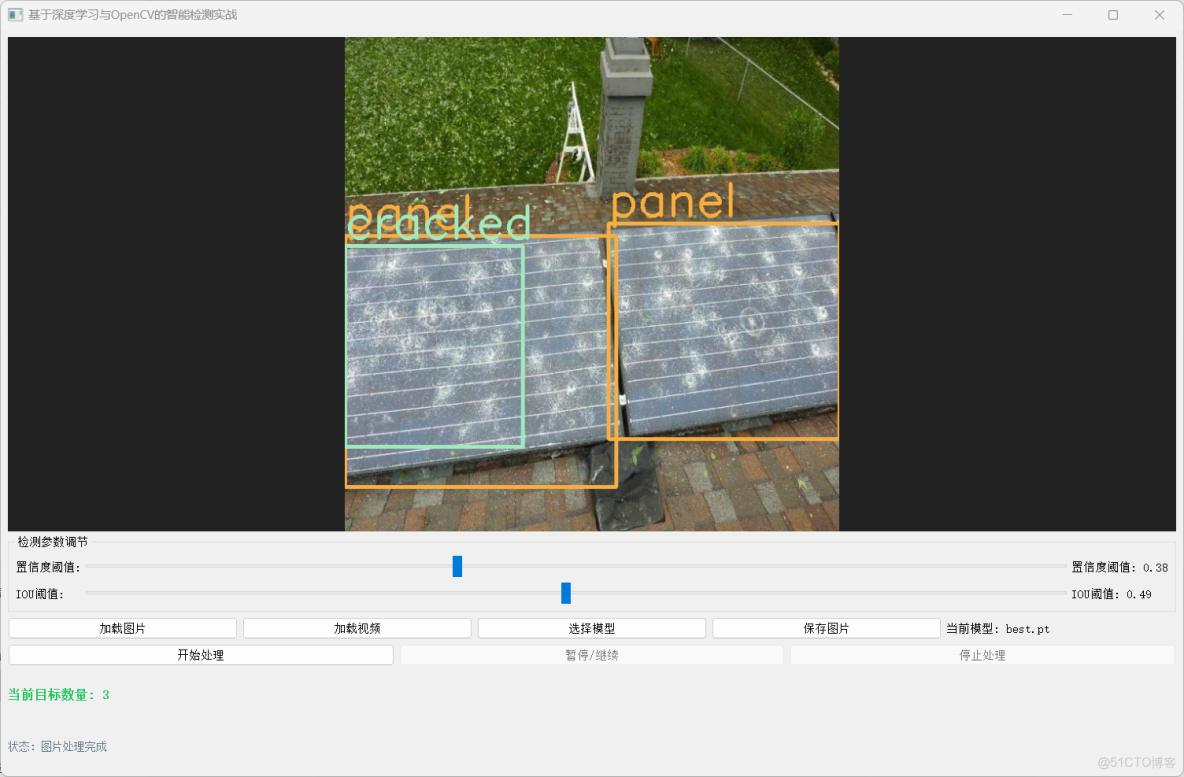

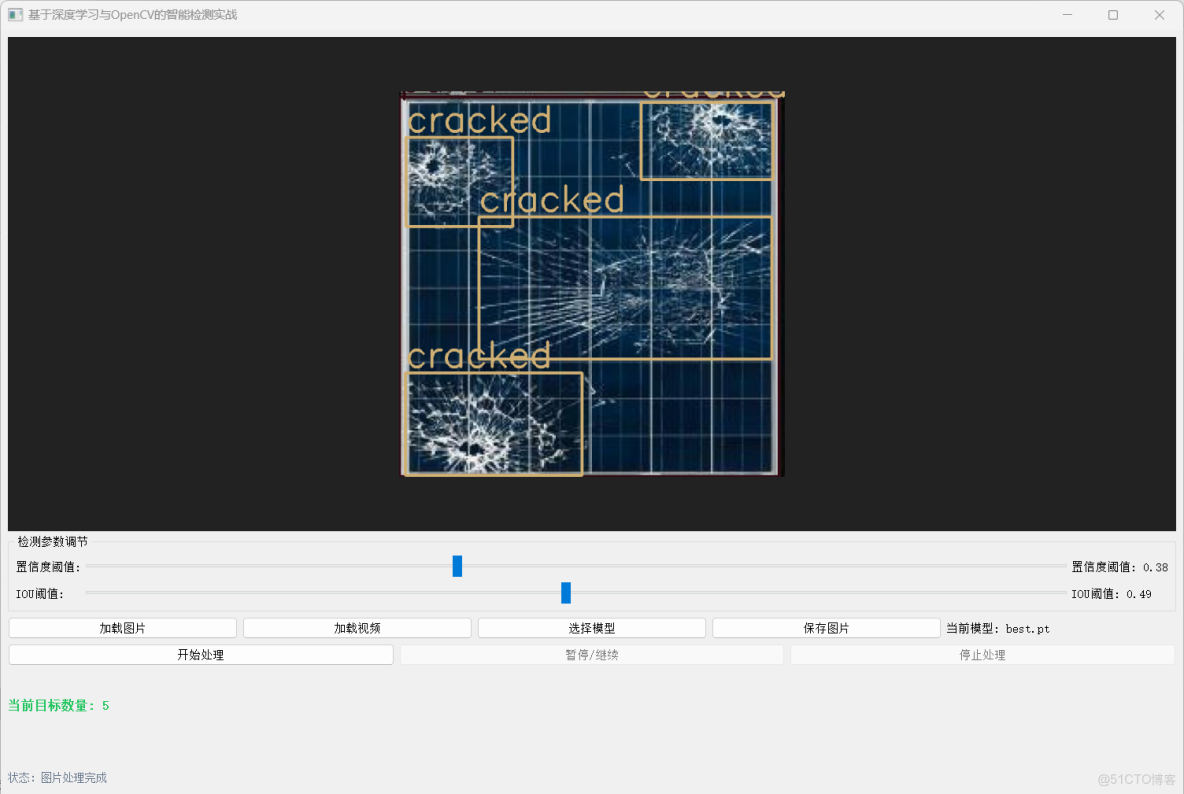

5. 推理與應用：OpenCV 實現太陽能板缺陷檢測

import cv2
from ultralytics import YOLO
model = YOLO('runs/detect/solar_yolo12s_v1/weights/best.pt')
# 類別顏色映射（BGR）
colors = {
'bird_drop': (0, 0, 255),        # 紅：隱裂
'cracked': (0, 255, 255),   # 青：熱斑
'dusty': (255, 0, 255),    # 品紅：劃傷
'panel': (255, 165, 0) # 橙：腐蝕
}
# 讀取圖像並檢測
img = cv2.imread('solar_panel.jpg')
results = model(img)
# 可視化結果
for result in results:
boxes = result.boxes
for box in boxes:
x1, y1, x2, y2 = map(int, box.xyxy[0])
cls_id = int(box.cls[0])
conf = float(box.conf[0])
cls_name = result.names[cls_id]
color = colors.get(cls_name, (255, 255, 255))
cv2.rectangle(img, (x1, y1), (x2, y2), color, 2)
cv2.putText(img, f"{cls_name} {conf:.2f}", (x1, y1 - 10),
cv2.FONT_HERSHEY_SIMPLEX, 0.6, color, 2)
cv2.imshow('Solar Panel Defect Detection', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

6. 挑戰與解決方案

7. 展望

• 多模態融合：可見光 + 紅外 + EL（電致發光）圖像聯合分析
• 時序分析：對比歷史圖像，識別缺陷演化趨勢
• 邊緣部署：模型部署至 Jetson Orin，實現無人機端側實時檢測
• 數字孿生集成：將檢測結果映射至電站三維模型，可視化缺陷分佈
• 預測性維護：結合氣象、發電數據，預測組件壽命衰減
