一、硬件需求：
S5820交換機1台，PC客户端1台，路由器代替服務器1台
內網有專門的dhcp服務器（此處用華三路由器代替）連接到交換機，交換機做dhcp中繼，給下面用户分配ip。
二、DHCP概念解釋
動態主機配置協議DHCP（Dynamic Host Configuration Protocol）是一種網絡管理協議，用於集中對用户IP地址進行動態管理和配置。

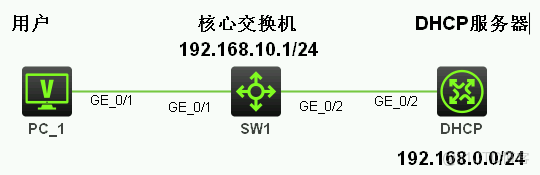

三、網絡拓撲圖：
四、配置過程
1，dhcp服務端配置
配置路由器接口地址
[R_DHCP]interface GigabitEthernet 0/2 #進入2號接口
[R_DHCP-GigabitEthernet0/2]ip address 192.168.0.1 24配置接口IP和子網掩碼
開啓dhcp
[R_DHCP]dhcp enable

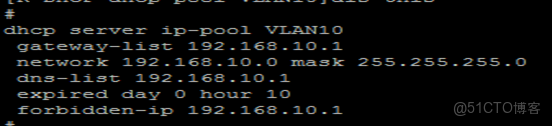

配置dhcp地址池
[R_DHCP]dhcp server ip-pool vlan10 創建基於接口VLAN10的地址池
[R_DHCP-dhcp-pool-vlan10]network 192.168.10.0 mask 255.255.255.0 配置dhcp網段
[R_DHCP-dhcp-pool-vlan10]gateway-list 192.168.10.1 //配置網關地址
[R_DHCP-dhcp-pool-vlan10]dns-list 192.168.10.1 //配置dns服務器地址
[R_DHCP-dhcp-pool-vlan10]expired day 0 hour 10 //配置租期
[R_DHCP-dhcp-pool-vlan10]forbidden-ip 192.168.10.1 //配置排除地址
配置dhcp服務器到內網192.168.10.0/24的靜態路由，保證網絡互通
[R_DHCP]ip route-static 192.168.10.0 24 192.168.0.2
二，配置交換機
配置交換機上聯路由器接口和地址
[SW1]vlan 100 創建基於接口VLAN100
[SW1]interface vlan 100 進入接口VLAN100
[SW1-Vlan-interface100]ip add 192.168.0.2 24 配置VLAN100IP地址
[SW1-Vlan-interface100]quit
[SW1]interface GigabitEthernet 1/0/2
[SW1-GigabitEthernet1/0/2]port link-type access
[SW1-GigabitEthernet1/0/2]port access vlan 100
配置交換機下聯內網的接口和地址
[SW1]vlan 10 創建VLAN10
[SW1-vlan10]interface GigabitEthernet 1/0/1 劃分vlan10到接口下
[SW1-GigabitEthernet1/0/1]port link-type access 接口協議改為ACCESS
[SW1-GigabitEthernet1/0/1]port access vlan 10 放通VLAN10通過
[SW1-GigabitEthernet1/0/1]qu
[SW1]interface vlan 10 進入VLAN10
[SW1-Vlan-interface10]ip address 192.168.10.1 24 配置地址
[SW1-Vlan-interface10]dhcp select relay //設置接口工作在dhcp中繼模式，（缺省接口工作在dhcp服務器模式下）
[SW1-Vlan-interface10]dhcp relay server-address 192.168.0.1 //設置接口中繼的dhcp服務器的地址
開啓dhcp
[SW1]dhcp enable
添加缺省靜態路由，保證和dhcp服務器網絡互通
[SW1]ip route-static 0.0.0.0 192.168.0.1

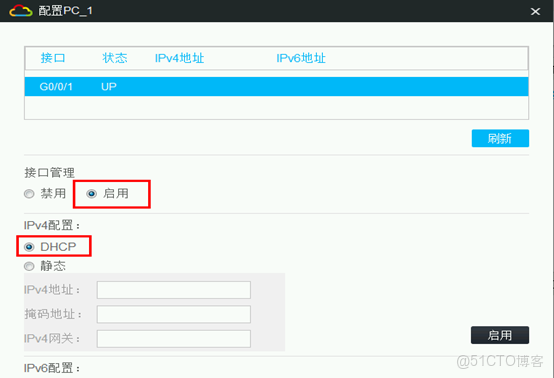

查看客户端，驗證是否通過DHCP自動獲得IP地址：完成實驗
三，相關查詢命令
在dhcp服務器的路由器上查看dhcp分配情況

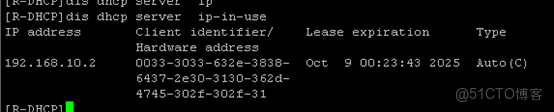

display dhcp server ip-in-use

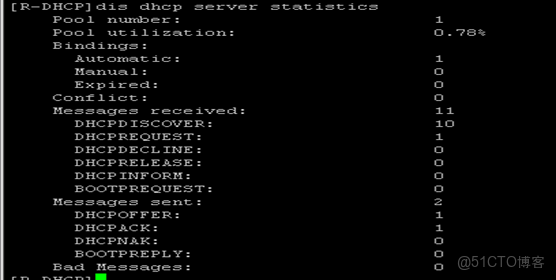

使用命令查看dhcp服務器的統計信息。display dhcp server statistics
dis dhcp server free-ip 查看剩餘沒分配地址

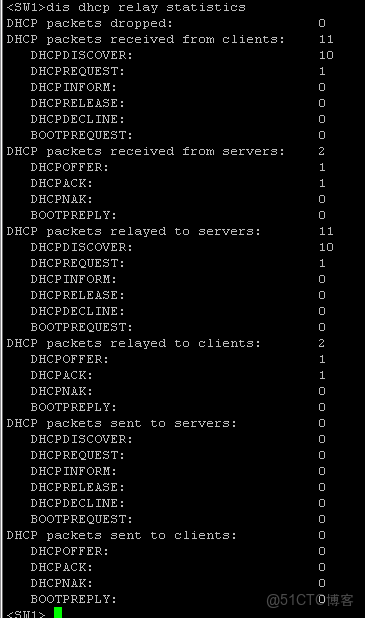

四、在中繼交換機上查看中繼統計信息，

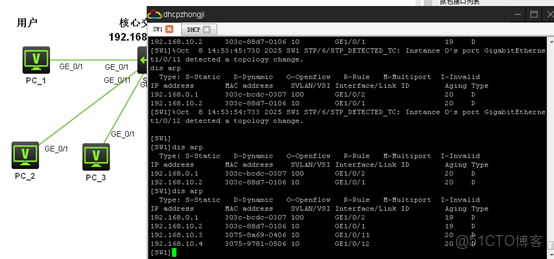

dis arp顯示所有IP地址對應的MAC地址、所屬VLAN及關聯端口
增加兩台PC測試DHCP功能是否正常。
五、總結
1、核心交換機上要開啓DHCP服務
2、需要在開啓dhcp中配置中繼
