雙極性spwm調製雖然沒有單極性好用，但比單極性要簡單易懂一些，以下教程是如何利用stm32實現雙極性spwm調製.

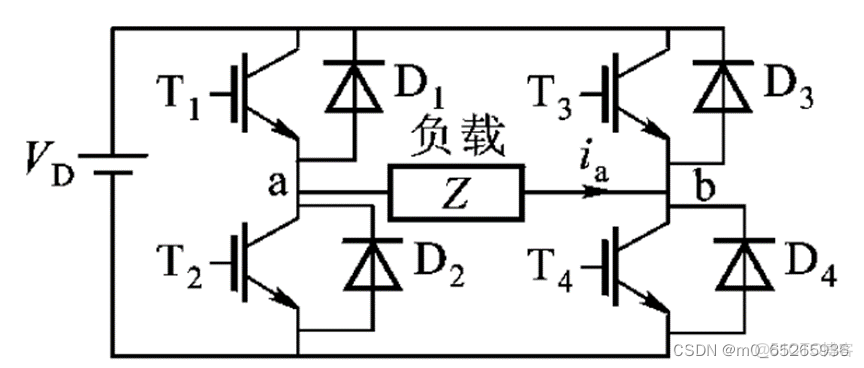

•T1,T2不能同時導通，T3,T4也不能同時導通，否則短路燒管子。
•解決方法：T1與T2用高級定時器的互補pwm輸出，並給合適的死區時間，T3與T4同，最好用同一個高級定時器的兩個通道。

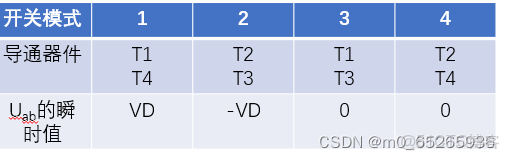

•也可以只用一個通道，T1,T4相同，T2,T3相同，此時只有1,2兩種開關模式。

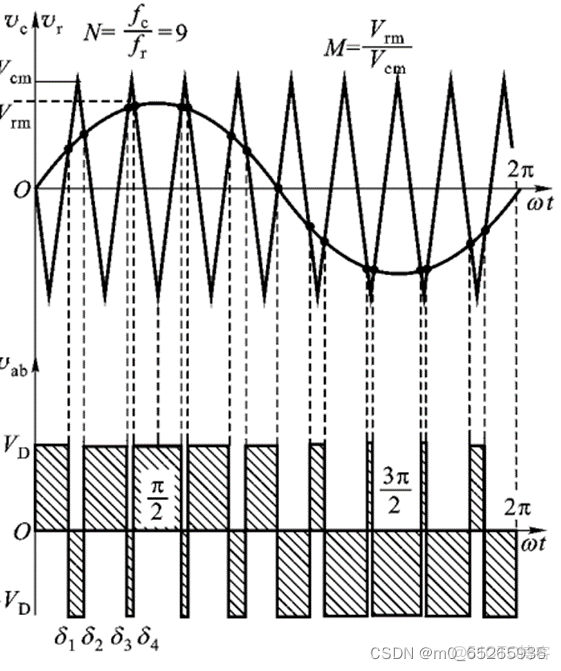

怎麼根據不同開關模式下的Uab值來輸出連續的正弦波呢，我們先取幾個特殊點分析。
•在正弦波峯值處，+VD寬度最大，因此T1，T4管此時的佔空比達到最大，-VD寬度最小，因此T2,T3的最小，此時Uab為兩者相減（因為2,3導通時為-VD），正好也是最大值。
在正弦波過0處， +VD寬度接近一半週期，因此T1，T4管此時的佔空比約為一半， -VD也是，因此T2,T3的也是，此時Uab為兩者相減（因為2,3導通時為-VD），正好也是過0。
•在正弦波谷值處， +VD寬度最小，因此T1，T4管此時的佔空比達到最小， -VD寬度最大，因此T2,T3的最大，此時Uab為兩者相減（因為2,3導通時為-VD），正好也是最小值。
這三種特殊點之間的變化過程，如果佔空比是按正弦規律變化的，那麼，不難理解，最終輸出波形會是連續的正弦波形。
以上就是大致的原理。接下來就是代碼的生成。

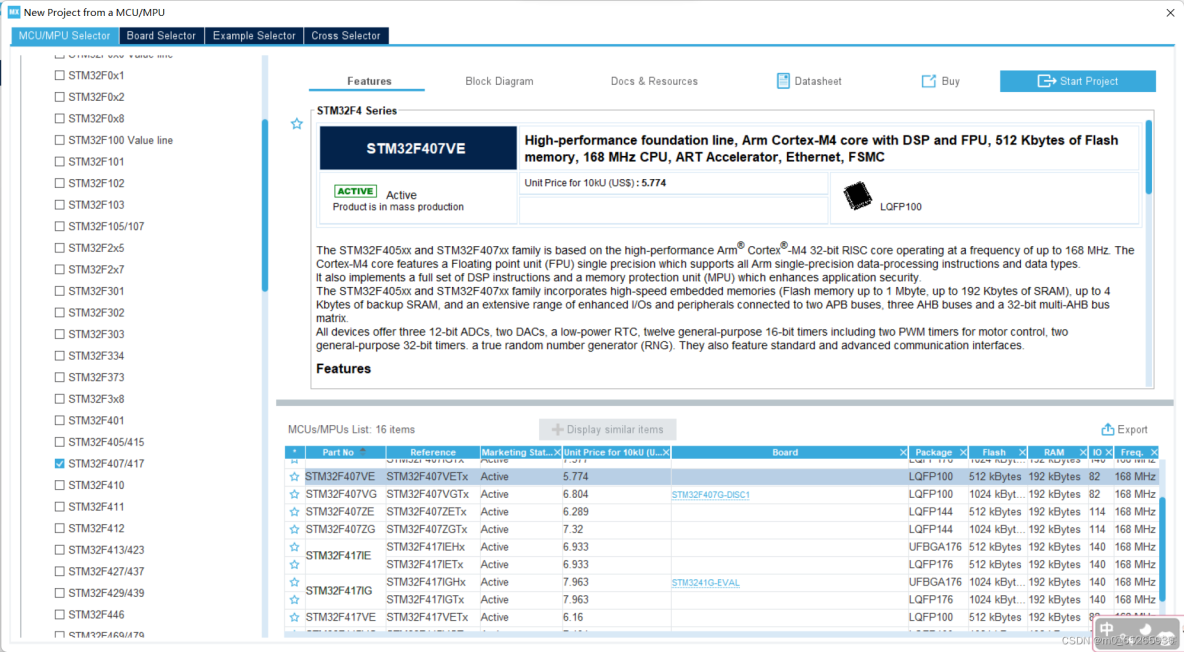

打開cubemx，選擇芯片型號新建工程。

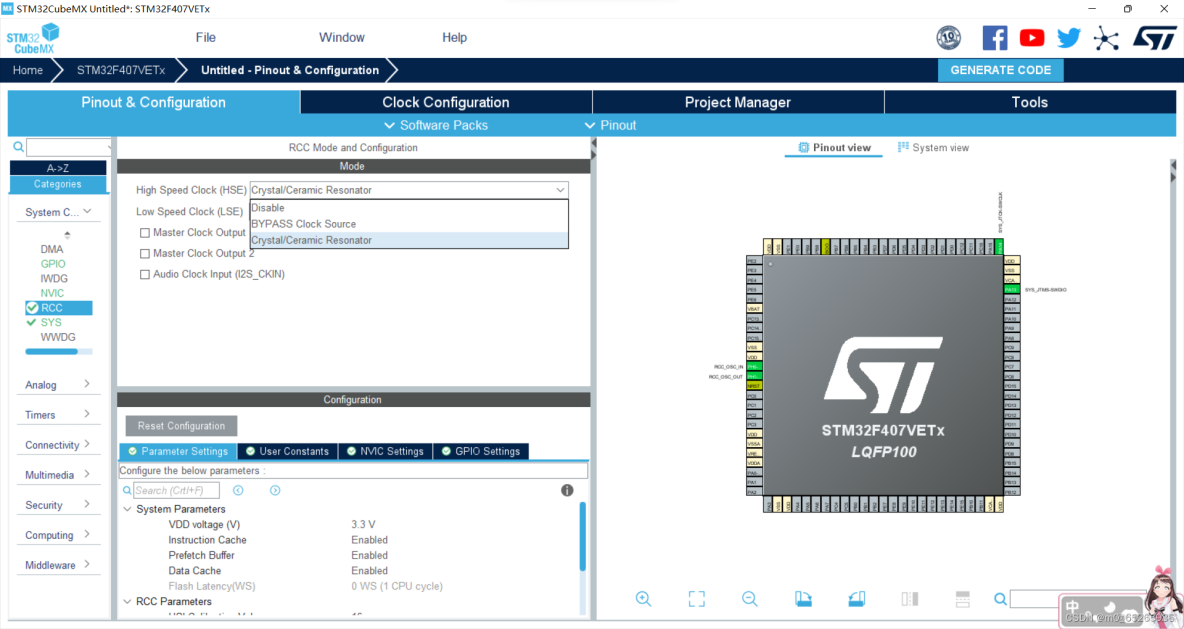

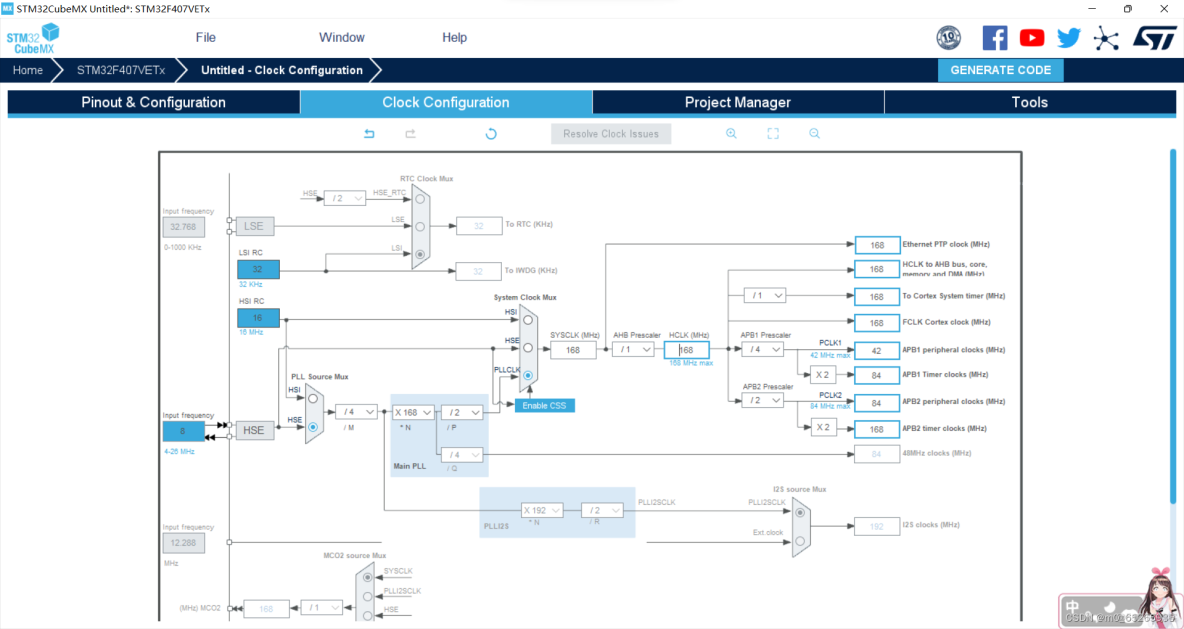

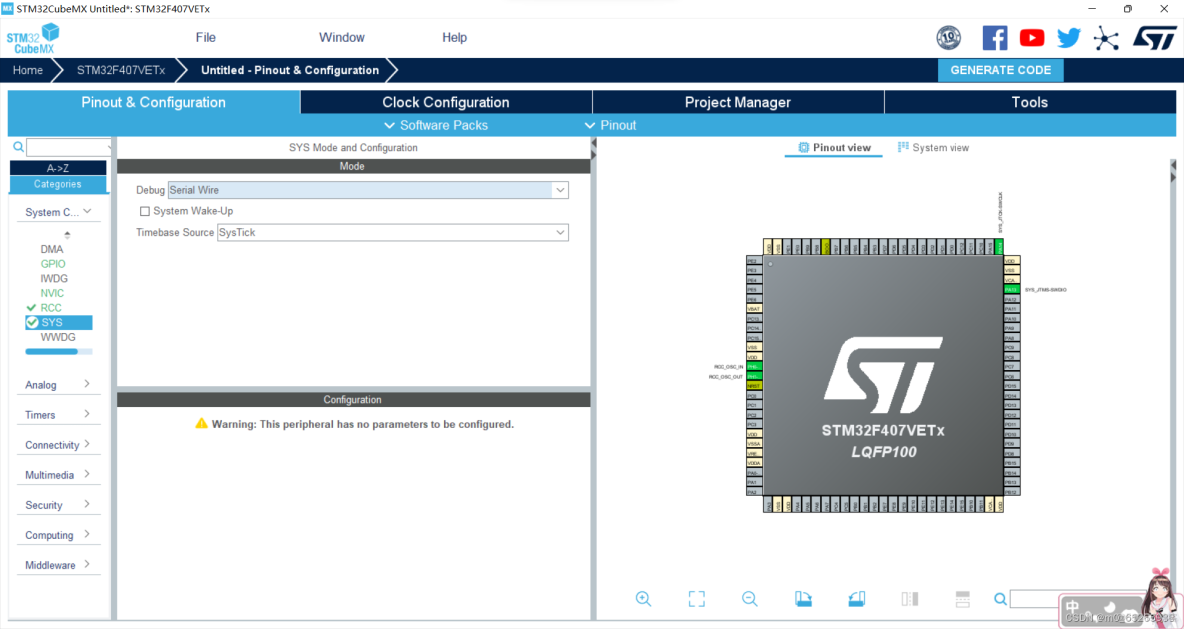

選擇外部時鐘並配置時鐘樹

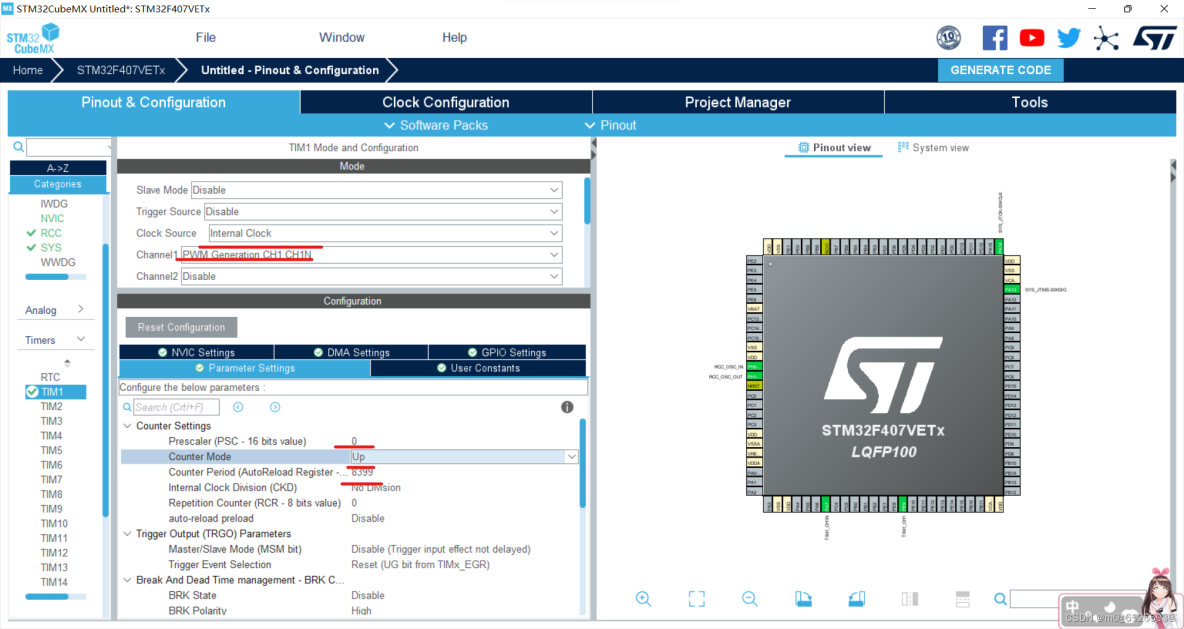

接下來配置定時器1（也可以定時器8）pwm互補輸出，這裏選擇通道一
頻率為168M/(0+1)/(8399+1)=20KHZ；向上計數模式

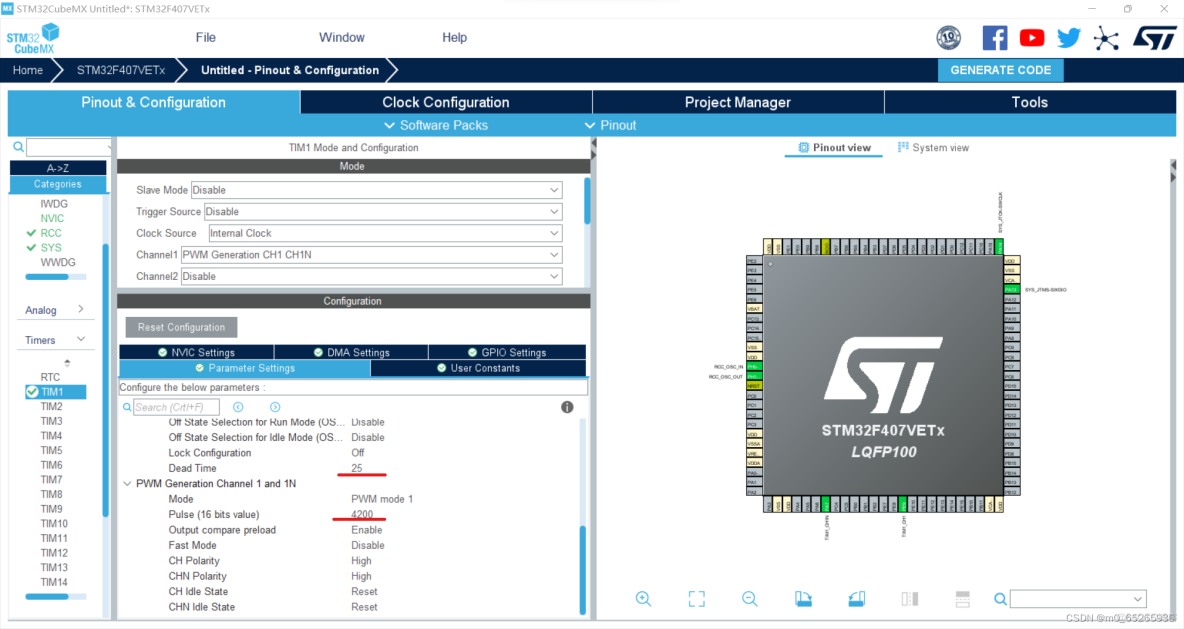

配置死區和佔空比；我這死區配的100多ns，大家根據實際需要配置

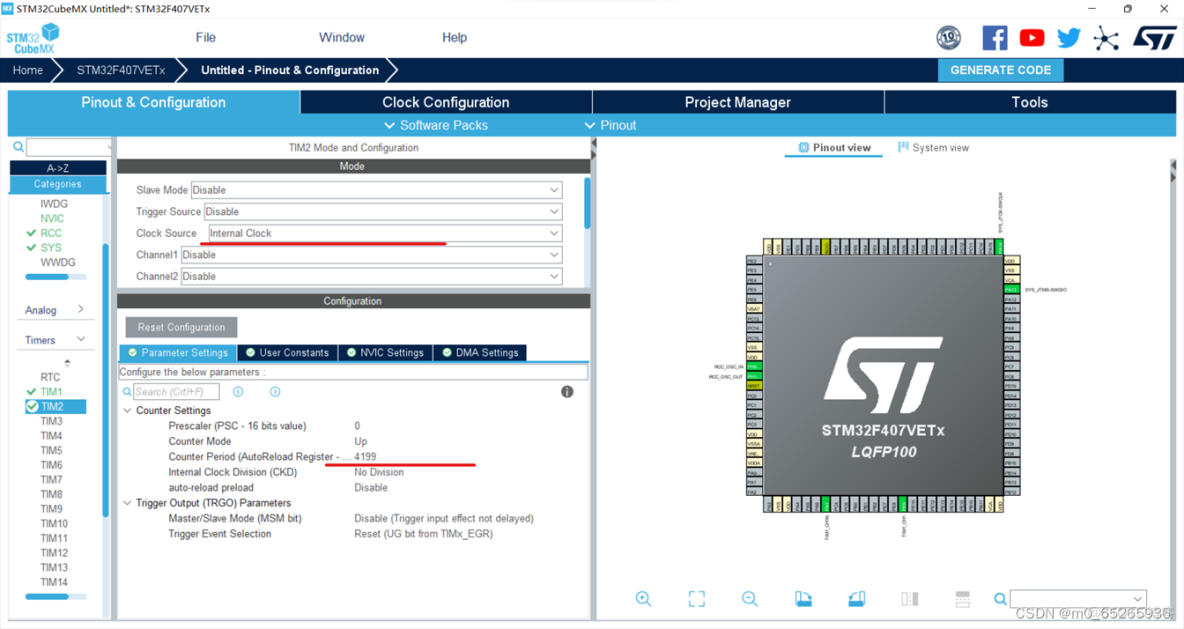

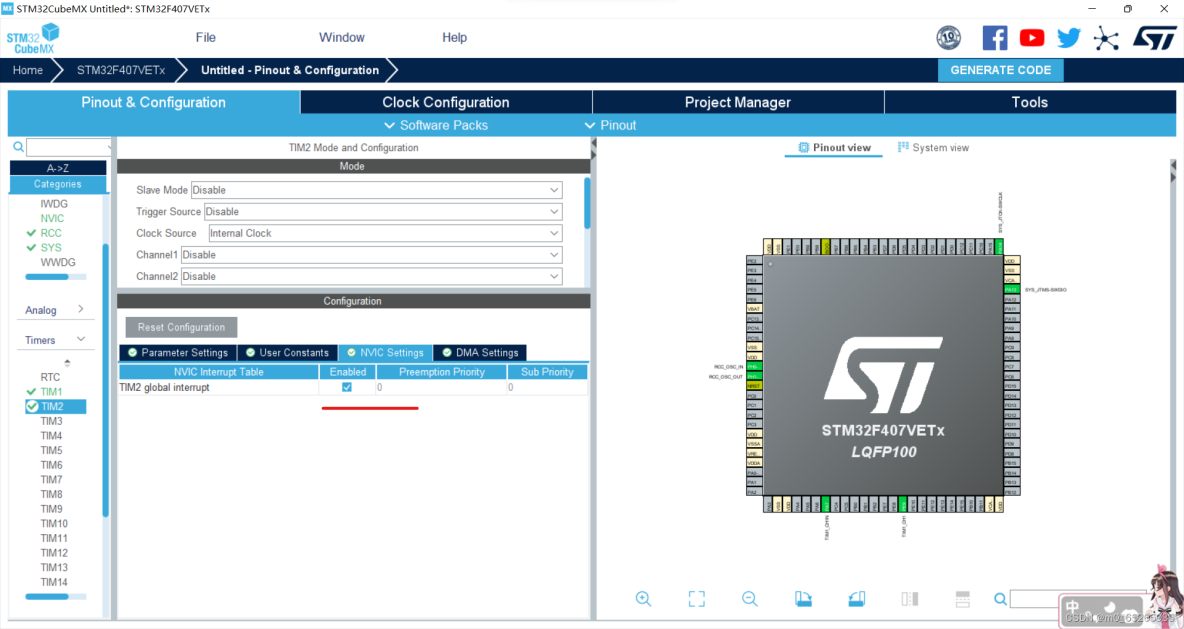

因為要以正弦規律改佔空比，配置一個20khz的定時器中斷

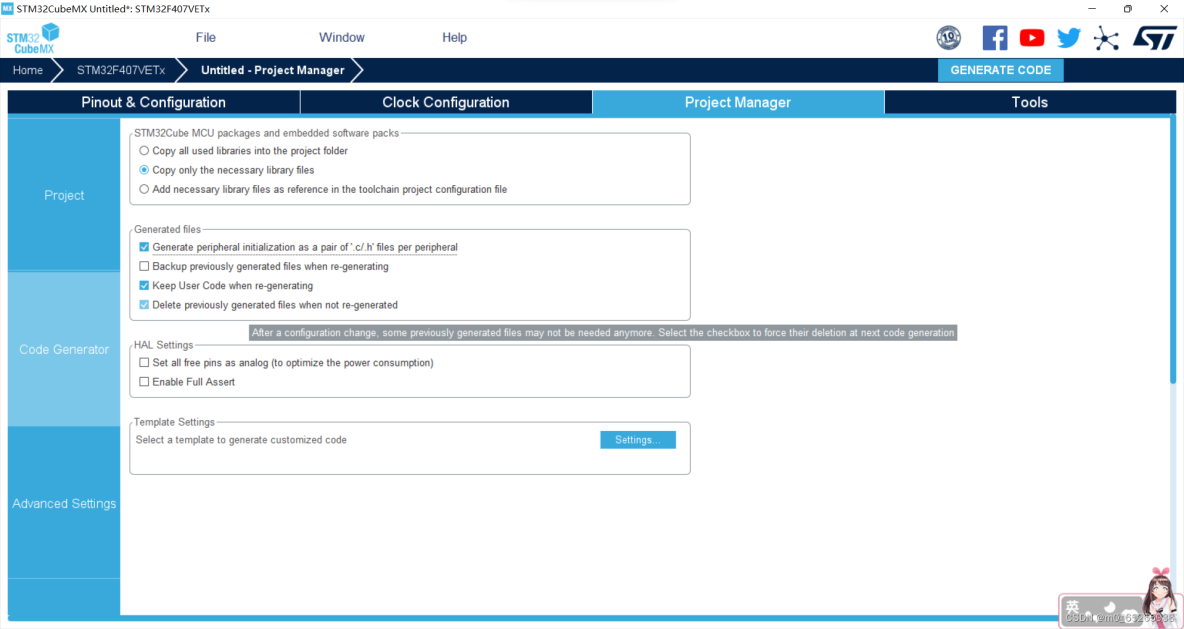

接下來就是工程命名，大家用英文路徑。
生成工程轉到keil。

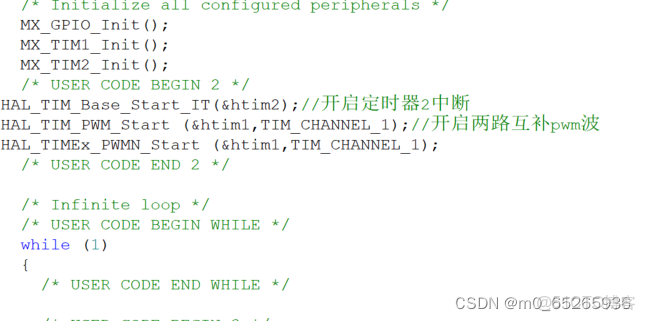

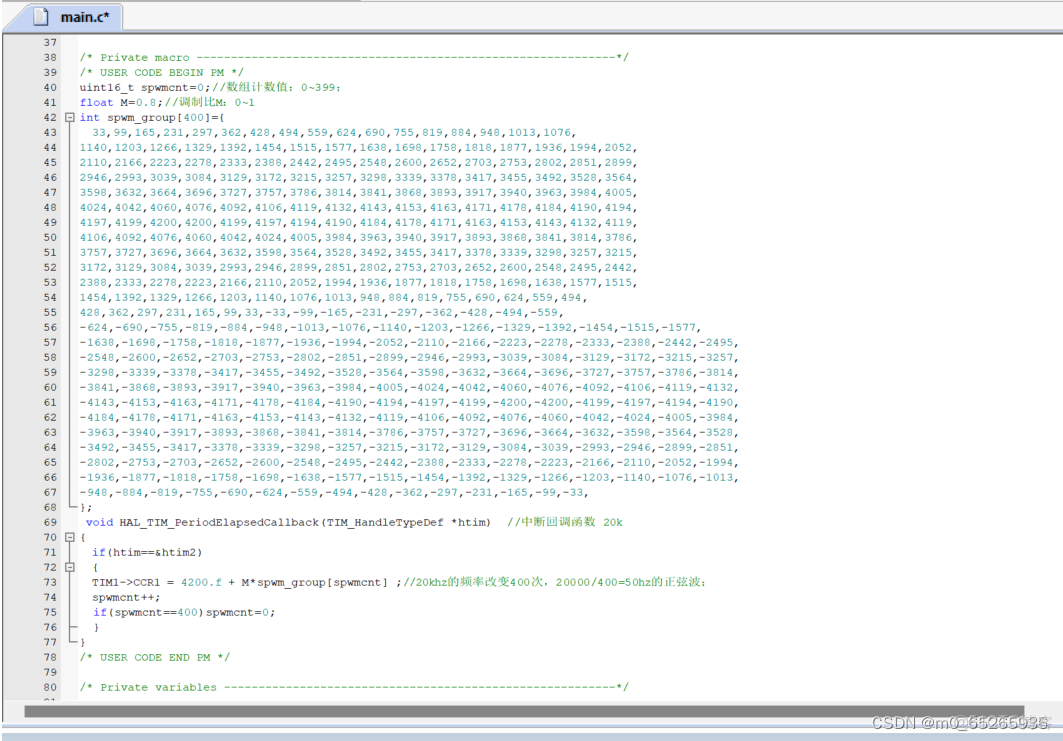

在合適位置加入下列代碼
HAL_TIM_Base_Start_IT(&htim2);//開啓定時器2中斷
HAL_TIM_PWM_Start (&htim1,TIM_CHANNEL_1);//開啓四路pwm波
HAL_TIMEx_PWMN_Start (&htim1,TIM_CHANNEL_1); 在合適位置複製以下代碼，
uint16_t spwmcnt=0;//數組計數值：0~399；
float M=0.8;//調製比M：0~1
int spwm_group[400]={
33,99,165,231,297,362,428,494,559,624,690,755,819,884,948,1013,1076,
1140,1203,1266,1329,1392,1454,1515,1577,1638,1698,1758,1818,1877,1936,1994,2052,
2110,2166,2223,2278,2333,2388,2442,2495,2548,2600,2652,2703,2753,2802,2851,2899,
2946,2993,3039,3084,3129,3172,3215,3257,3298,3339,3378,3417,3455,3492,3528,3564,
3598,3632,3664,3696,3727,3757,3786,3814,3841,3868,3893,3917,3940,3963,3984,4005,
4024,4042,4060,4076,4092,4106,4119,4132,4143,4153,4163,4171,4178,4184,4190,4194,
4197,4199,4200,4200,4199,4197,4194,4190,4184,4178,4171,4163,4153,4143,4132,4119,
4106,4092,4076,4060,4042,4024,4005,3984,3963,3940,3917,3893,3868,3841,3814,3786,
3757,3727,3696,3664,3632,3598,3564,3528,3492,3455,3417,3378,3339,3298,3257,3215,
3172,3129,3084,3039,2993,2946,2899,2851,2802,2753,2703,2652,2600,2548,2495,2442,
2388,2333,2278,2223,2166,2110,2052,1994,1936,1877,1818,1758,1698,1638,1577,1515,
1454,1392,1329,1266,1203,1140,1076,1013,948,884,819,755,690,624,559,494,
428,362,297,231,165,99,33,-33,-99,-165,-231,-297,-362,-428,-494,-559,
-624,-690,-755,-819,-884,-948,-1013,-1076,-1140,-1203,-1266,-1329,-1392,-1454,-1515,-1577,
-1638,-1698,-1758,-1818,-1877,-1936,-1994,-2052,-2110,-2166,-2223,-2278,-2333,-2388,-2442,-2495,
-2548,-2600,-2652,-2703,-2753,-2802,-2851,-2899,-2946,-2993,-3039,-3084,-3129,-3172,-3215,-3257,
-3298,-3339,-3378,-3417,-3455,-3492,-3528,-3564,-3598,-3632,-3664,-3696,-3727,-3757,-3786,-3814,
-3841,-3868,-3893,-3917,-3940,-3963,-3984,-4005,-4024,-4042,-4060,-4076,-4092,-4106,-4119,-4132,
-4143,-4153,-4163,-4171,-4178,-4184,-4190,-4194,-4197,-4199,-4200,-4200,-4199,-4197,-4194,-4190,
-4184,-4178,-4171,-4163,-4153,-4143,-4132,-4119,-4106,-4092,-4076,-4060,-4042,-4024,-4005,-3984,
-3963,-3940,-3917,-3893,-3868,-3841,-3814,-3786,-3757,-3727,-3696,-3664,-3632,-3598,-3564,-3528,
-3492,-3455,-3417,-3378,-3339,-3298,-3257,-3215,-3172,-3129,-3084,-3039,-2993,-2946,-2899,-2851,
-2802,-2753,-2703,-2652,-2600,-2548,-2495,-2442,-2388,-2333,-2278,-2223,-2166,-2110,-2052,-1994,
-1936,-1877,-1818,-1758,-1698,-1638,-1577,-1515,-1454,-1392,-1329,-1266,-1203,-1140,-1076,-1013,
-948,-884,-819,-755,-690,-624,-559,-494,-428,-362,-297,-231,-165,-99,-33,
};
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim) //中斷回調函數 20k
{
if(htim==&htim2)
{
TIM1->CCR1 = 4200.f + M*spwm_group[spwmcnt] ;//20khz的頻率改變400次，20000/400=50hz的正弦波；
spwmcnt++;
if(spwmcnt==400)spwmcnt=0;
}

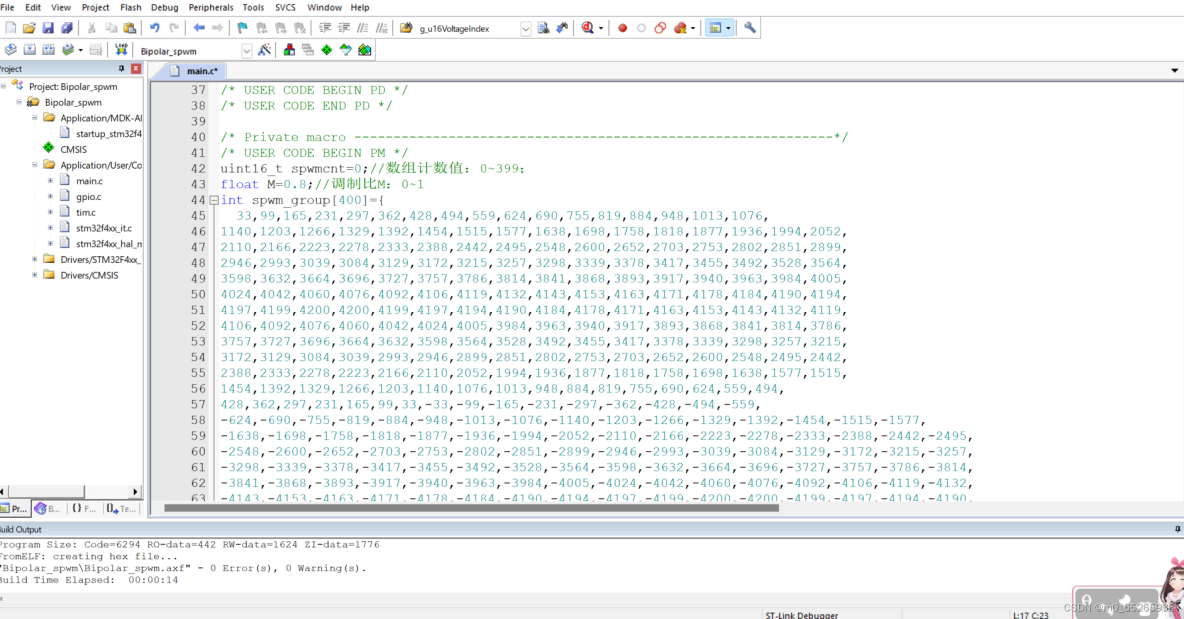

}編譯，沒有報錯，可以正常使用。
其中T1，T4管由TIM1-CH1(PE9)驅動；
T2，T3管由TIM1-CH1N(PA7)驅動；
如何在上電路前檢查自己的spwm對不對呢，首先可以把中斷關了，固定佔空比輸出，用示波器看pwm波的頻率對不對，互補兩路間有沒有合適的死區時間；無誤後正常開啓中斷，準備兩個合適且參數一樣的RC濾波器，選擇兩路通道接上，並用示波器的兩個通道同時看兩個濾波器中電容兩端波形，理論上CH1和CH1N為反相的50HZ正弦波。
