前言
桌面卡片是比較常見的功能，本源碼案例詳細列舉了卡片開發的大部分功能，如使用postCardAction接口快速拉起卡片提供方應用的指定UIAbility，通過message事件刷新卡片內容等，為開發者提供了卡片功能的展示。

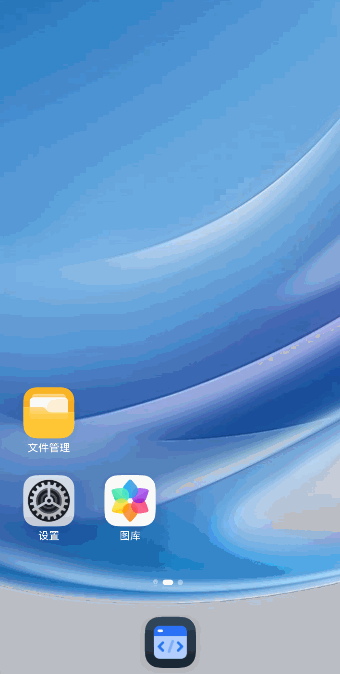

效果圖預覽
使用説明
- 長按應用，添加卡片到桌面。
- 卡片內可滑動選擇案例，點擊可進入案例詳情。
- 部分案例無詳情頁時，點擊跳轉到首頁瀑布流。
實現思路
- 新建卡片
- 配置formconfig
- 編寫卡片UI代碼
- 觸發刷新事件
- 觸發點擊事件
實現步驟
本例涉及的關鍵特性和實現方案如下：
- 新建卡片。右鍵點擊entry目錄，選擇新建->Service Widget->Dynamic Widget，其中Dynamic Widget為動態卡片，Static Widget為靜態卡片。此時會生成幾個文件：配置文件form_config.json；卡片AbilityEntryFormAbility.ets；卡片組件WidgetCard.ets。
- 新建卡片後，根據需要（如卡片大小，刷新時間，動態靜態卡片設置）配置form_config.json。
{
"forms": [
{
"name": "widget", // 卡片的名稱。
"displayName": "$string:widget_display_name", // 卡片的顯示名稱。
"description": "$string:widget_desc", // 卡片的描述。
"src": "./ets/widget/pages/WidgetCard.ets", // 卡片對應的UI代碼的完整路徑。
"uiSyntax": "arkts", // 卡片的類型
"window": { // 用於定義與顯示窗口相關的配置。
"designWidth": 720,
"autoDesignWidth": true
},
"colorMode": "auto", // 卡片的主題樣式。
"isDynamic": true, // 卡片是否為動態卡片。
"isDefault": true, // 卡片是否為默認卡片。
"updateEnabled": true, // 卡片是否支持週期性刷新。
"scheduledUpdateTime": "10:30", // 卡片的定點刷新的時刻。
"updateDuration": 1, // 卡片定時刷新的更新週期，單位為30分鐘，取值為自然數。
"defaultDimension": "6*4", // 卡片的默認外觀規格。
"supportDimensions": [ // 卡片支持的外觀規格，取值範圍。
"6*4"
]
}
]
}- 編寫卡片UI代碼。在主文件WidgetCard.ets中添加UI組件，需要注意的是：ArkTS卡片存在較多約束（如不支持導入共享包），較多邏輯不可在卡片中使用，在使用時需要根據文檔進行操作。
- 編寫跳轉事件：當應用未被拉起時，點擊某個卡片時跳轉到具體的案例頁面。在EntryAbility.ets中補充邏輯：onCreate生命週期內獲取want.parameters.params判斷卡片內容的跳轉。
// EntryAbility.ets
export default class EntryAbility extends UIAbility {
onCreate(want: Want, launchParam: AbilityConstant.LaunchParam): void {
// ...
// 桌面卡片判斷跳轉內容
if (want?.parameters?.params) {
// want.parameters.params 對應 postCardAction() 中 params 內容
let params: Record<string, Object> = JSON.parse(want.parameters.params as string);
this.selectPage = params.targetPage as string;
}
// ...
}
}- 編寫跳轉事件：當應用在後台時，點擊某個卡片時跳轉到具體的案例頁面。可從onNewWant生命週期獲取want.parameters.params判斷卡片內容的跳轉。
// EntryAbility.ets
export default class EntryAbility extends UIAbility {
// 如果UIAbility已在後台運行，在收到Router事件後會觸發onNewWant生命週期回調
onNewWant(want: Want, launchParam: AbilityConstant.LaunchParam): void {
if (want?.parameters?.params) {
// want.parameters.params 對應 postCardAction() 中 params 內容
let params: Record<string, Object> = JSON.parse(want.parameters.params as string);
this.selectPage = params.targetPage as string;
}
if (this.currentWindowStage !== null) {
// 存在窗口時點擊卡片後進行頁面跳轉
this.onWindowStageCreate(this.currentWindowStage);
}
}
}- 具體跳轉邏輯編寫。在onWindowStageCreate生命週期內進行具體的跳轉邏輯。
// EntryAbility.ets
export default class EntryAbility extends UIAbility {
onWindowStageCreate(windowStage: window.WindowStage): void {
// 判斷是否存在窗口可進行頁面跳轉
if (this.currentWindowStage === null) {
this.currentWindowStage = windowStage;
}
// 點擊卡片後進行頁面跳轉
if (this.selectPage) {
this.storage.setOrCreate('formNavigationRouter', this.selectPage);
windowStage.loadContent('pages/EntryView', this.storage, (err, data) => {
if (err.code) {
logger.error(DOMAIN_NUMBER.toString(), TAG, 'Failed to load the content. Cause: %{public}s', JSON.stringify(err) ?? '');
return;
}
logger.info(DOMAIN_NUMBER.toString(), TAG, 'Succeeded in loading the content. Data: %{public}s', JSON.stringify(data) ?? '');
});
}
// ...
}
}- 編寫跳轉事件：在
EntryAbility.ets編寫事件後，同時在接收案例參數的EntryView.ets內處理頁面跳轉邏輯。通過和DynamicsRouter內的數據對比，判斷通過storage傳入的頁面是哪一個，然後執行pushUri跳轉。
@Entry(storage)
@Component
struct EntryView {
onPageShow(): void {
// 從卡片進入頁面時判斷具體跳轉頁面
if (this.formRouter) {
waterFlowData.forEach((item: SceneModuleInfo) => {
let index = item.appUri.indexOf(this.formRouter);
if (index > -1) {
if (DynamicsRouter.appRouterStack.slice(-1)[0].name !== item.appUri) {
DynamicsRouter.clear();
DynamicsRouter.pushUri(item.appUri);
}
return;
}
})
this.formRouter = '';
}
}
}- 判斷卡片大小：獲取卡片詳情，根據寬高比獲取卡片的規格，不同規格顯示內容不同。在
EntryFormAbility.ets中補充點擊卡片進入時查找對應案例的邏輯。在onAddForm生命週期內做卡片生成時，createFormBindingData方法傳遞屬性。
// EntryFormAbility.ets
export default class EntryFormAbility extends FormExtensionAbility {
// 卡片對象集合
onAddForm(want: Want): formBindingData.FormBindingData {
let isLongCard: boolean = true;
if ((want.parameters?.[formInfo.FormParam.WIDTH_KEY] as number) /
(want.parameters?.[formInfo.FormParam.HEIGHT_KEY] as number) > 0.666) {
isLongCard = false;
}
// 使用方創建卡片時觸發，提供方需要返回卡片數據綁定類
let obj: Record<string, string | boolean> = {
'title': 'titleOnAddForm',
'isLongCard': isLongCard
};
let formData: formBindingData.FormBindingData = formBindingData.createFormBindingData(obj);
return formData;
}
}- 編寫刷新事件：當定時更新或定點更新觸發時，需要更新卡片內容。onUpdateForm生命週期發生在定時更新/定點更新/卡片使用方主動請求更新時，在方法內增加獲取案例數據的功能。
// EntryFormAbility.ets
export default class EntryFormAbility extends FormExtensionAbility {
// 網絡獲取README數據並利用formProvider.updateForm更新到卡片
async getData(formId: string) {
let detail: CASES[] = [];
let httpRequest = http.createHttp();
let webData: http.HttpResponse = await httpRequest.request(URL);
if (webData?.responseCode == http.ResponseCode.OK) {
try {
detail = this.formatData(webData.result.toString());
hilog.info(DOMAIN_NUMBER, TAG, '[EntryFormAbility] onFormEvent' + 'webData.result:' + webData.result);
class FormDataClass {
detail: CASES[] = detail;
}
let formData = new FormDataClass();
let formInfo = formBindingData.createFormBindingData(formData);
await formProvider.updateForm(formId, formInfo);
hilog.info(DOMAIN_NUMBER, TAG, '%{public}s', 'FormAbility updateForm success.');
} catch (error) {
hilog.error(DOMAIN_NUMBER, TAG, `FormAbility updateForm failed: ${JSON.stringify(error)}`);
}
} else {
hilog.error(DOMAIN_NUMBER, TAG, `ArkTSCard download task failed`);
let param: Record<string, string> = {
'text': '刷新失敗'
};
let formInfo: formBindingData.FormBindingData = formBindingData.createFormBindingData(param);
formProvider.updateForm(formId, formInfo);
}
httpRequest.destroy();
}
async onUpdateForm(formId: string): Promise<void> {
// 若卡片支持定時更新/定點更新/卡片使用方主動請求更新功能，則提供方需要重寫該方法以支持數據更新
hilog.info(DOMAIN_NUMBER, TAG, '[EntryFormAbility] onUpdateForm');
this.getData(formId);
}
}- 編寫刷新事件：手動刷新內容時，需要更新卡片內容。onFormEvent生命週期發生在卡片主動通過postCardAction接口觸發message事件。
// EntryFormAbility.ets
export default class EntryFormAbility extends FormExtensionAbility {
// 網絡獲取README數據並利用formProvider.updateForm更新到卡片
async getData(formId: string) {
let detail: CASES[] = [];
let httpRequest = http.createHttp();
let webData: http.HttpResponse = await httpRequest.request(URL);
if (webData?.responseCode == http.ResponseCode.OK) {
try {
detail = this.formatData(webData.result.toString());
hilog.info(DOMAIN_NUMBER, TAG, '[EntryFormAbility] onFormEvent' + 'webData.result:' + webData.result);
class FormDataClass {
detail: CASES[] = detail;
}
let formData = new FormDataClass();
let formInfo = formBindingData.createFormBindingData(formData);
await formProvider.updateForm(formId, formInfo);
hilog.info(DOMAIN_NUMBER, TAG, '%{public}s', 'FormAbility updateForm success.');
} catch (error) {
hilog.error(DOMAIN_NUMBER, TAG, `FormAbility updateForm failed: ${JSON.stringify(error)}`);
}
} else {
hilog.error(DOMAIN_NUMBER, TAG, `ArkTSCard download task failed`);
let param: Record<string, string> = {
'text': '刷新失敗'
};
let formInfo: formBindingData.FormBindingData = formBindingData.createFormBindingData(param);
formProvider.updateForm(formId, formInfo);
}
httpRequest.destroy();
}
async onFormEvent(formId: string, message: string): Promise<void> {
this.getData(formId);
}
}- 編寫刷新事件：參數傳到卡片組件內，組件接收參數。處理
WidgetCard.ets卡片內邏輯。卡片頁面中使用LocalStorageProp裝飾需要刷新的卡片數據。
let casesCardInfo = new LocalStorage();
@Entry(casesCardInfo)
@Component
struct Widget_DynamicCard {
@LocalStorageProp('detail') detail: CASES[] = []; // 卡片對象集合
private swiperController: SwiperController = new SwiperController();
@LocalStorageProp('isLongCard') isLongCard: boolean = false;
build() {
// ...
}
}
