ESD門禁系統方案

ESD 門禁系統作為電子製造、半導體、精密儀器等領域防靜電管控的核心設備，通過實時監測操作人員靜電電位、接地狀態等關鍵參數，有效預防靜電放電造成的產品損壞與生產事故，是保障生產環境安全性與產品良率的重要基礎設施。本報價清單系統梳理了當前市場主流的 10 項核心產品，涵蓋單門單向測試門禁、雙門雙向智能門禁、防靜電手腕帶在線監測儀等關鍵設備，詳細列出各產品的技術參數、性能指標及市場報價信息，旨在為用户提供全面、客觀的採購決策參考，助力企業構建符合 IEC 61340 標準的防靜電防護體系。

清單核心價值：本報價清單覆蓋從基礎型到高端智能型的全系列 ESD 門禁產品，所有報價均包含標準安裝服務與一年質保，技術參數嚴格遵循 ANSI/ESD S20.20 國際標準，可直接支持企業防靜電管控方案的預算規劃與設備選型。

後續章節將逐一呈現各項產品的詳細配置説明，包括測試速度、通訊接口、報警方式等關鍵參數對比，以及不同應用場景下的選型建議。

產品詳細參數

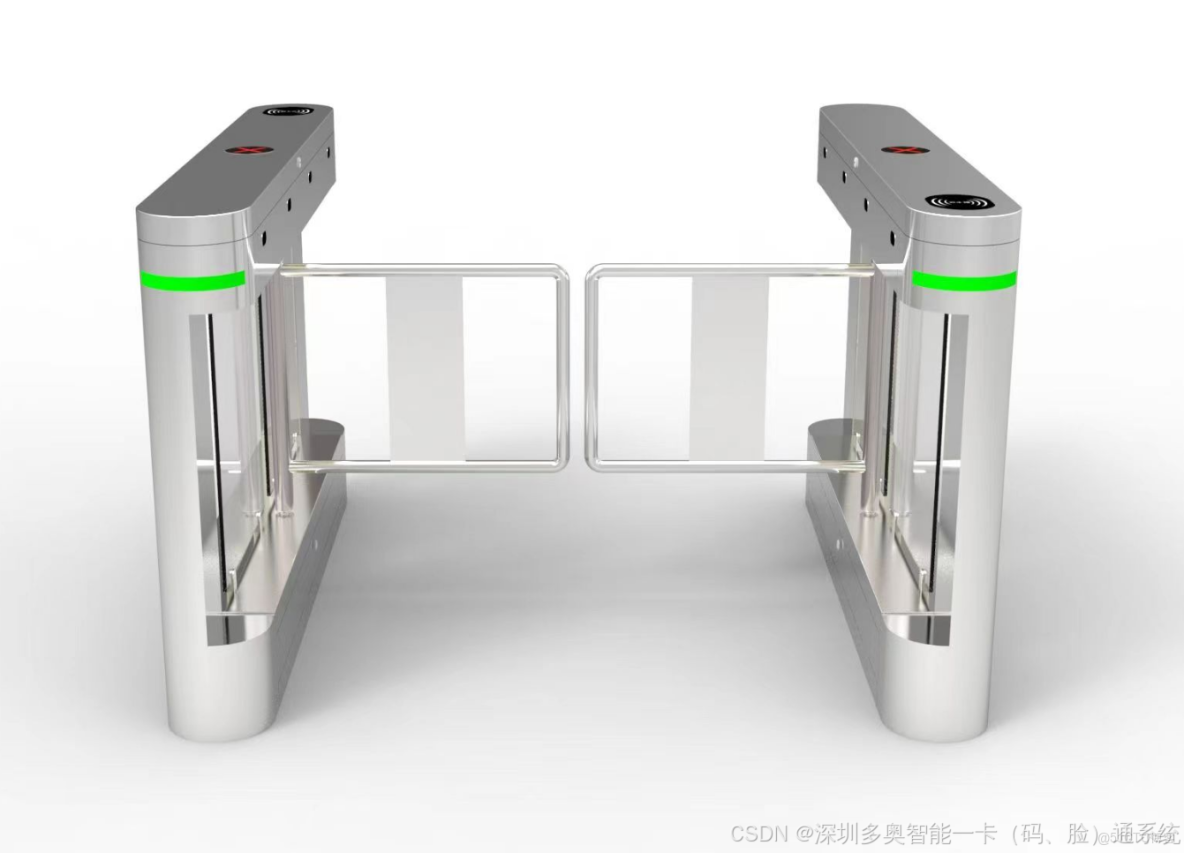

擺閘單機芯

型號與名稱

擺閘單機芯 DAIC-TD-DBZ 採用模塊化設計，集成機械傳動與智能控制功能，適用於各類人員通道管理場景。

結構參數

設備主體外觀尺寸為 1200 mm × 200 mm × 980 mm，配置 1.2 mm 厚鋼板框架與 1.0 mm × 0.8 mm 有機玻璃側板，擺臂採用 8 mm 厚有機玻璃材質，通道寬度可靈活調節至 > 1200 mm，兼顧通行效率與結構穩定性。

性能指標

• 通行效率：常開模式下可達 35 人/分鐘，響應時間 0.5 S ~ 1.5 S 可調
• 抗干擾能力：標配 4 對紅外傳感器，極限抗光強度 10 萬 LUX，抗光角度 6℃

安全功能

設備具備多重安全防護機制，包括機電防撞、紅外防夾、非法闖入報警、非法推擺檢測、停留超時報警及故障自檢功能。支持消防信號接入與斷電自動開門，並通過精準紅外檢測實現有效防尾隨，確保緊急情況下的人員疏散安全。

核心安全特性：融合主動防禦與被動防護設計，通過 9 重安全邏輯（防夾/防撞/報警/自檢等）構建通道安全閉環，符合 GB 51251-2017 《建築防煙排煙系統技術標準》消防聯動要求。

電機配置

搭載 24 V 直流品牌無刷電機，額定功率 40 W，運行時噪音低、無抖動，連續工作穩定性強，有效降低設備維護頻率。

工作環境

適應 -25 ~ 75℃ 寬温環境，相對濕度 ≤ 85%（不凝露），可滿足嚴寒、高温及高濕等複雜場景的全天候運行需求。

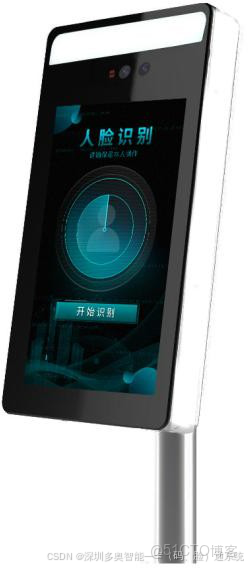

雙目7寸靜電人臉機

型號與名稱

雙目7寸靜電人臉機 DAIC-TD-AIRL ESD靜電

顯示與攝像模塊

配備 7 英寸 IPS 高清全視角 LCD 屏，搭配單目 200 萬高清攝像頭，支持 AEC（自動曝光控制）、增益調節及白平衡 3A 功能，確保複雜光線環境下成像穩定清晰。

識別性能

採用先進人臉識別算法，識別準確率達 99.99%，支持活體檢測以防範照片、視頻等欺騙手段，單人臉比對時間 < 0.5 秒，實現快速通行核驗。

存儲與功能

• 人臉容量：25000 張人臉照片
• 記錄存儲：16 萬條抓拍記錄
• 擴展功能：集成刷卡模塊，支持陌生人檢測、識別距離配置、UI 界面自定義及遠程升級，滿足多樣化管理需求。

硬件配置

搭載 Linux 操作系統，雙核 CPU 提供 1.0T 算力，配置 1G 內存與 16GB 存儲，防護等級達 IP54，可抵禦粉塵及潑濺，適應工業環境使用。

環境與電源

• 電源：DC 12V/2A
• 工作温度：-10℃～50℃
• 工作濕度：10%～90%
• 功耗：Max. 24 W

核心優勢：高識別精度（99.99%）、極速響應（< 0.5 秒）及 IP54 防護設計，使其可廣泛應用於電子製造、半導體等對 ESD 防護要求嚴苛的工業場景，兼顧安全性與通行效率。

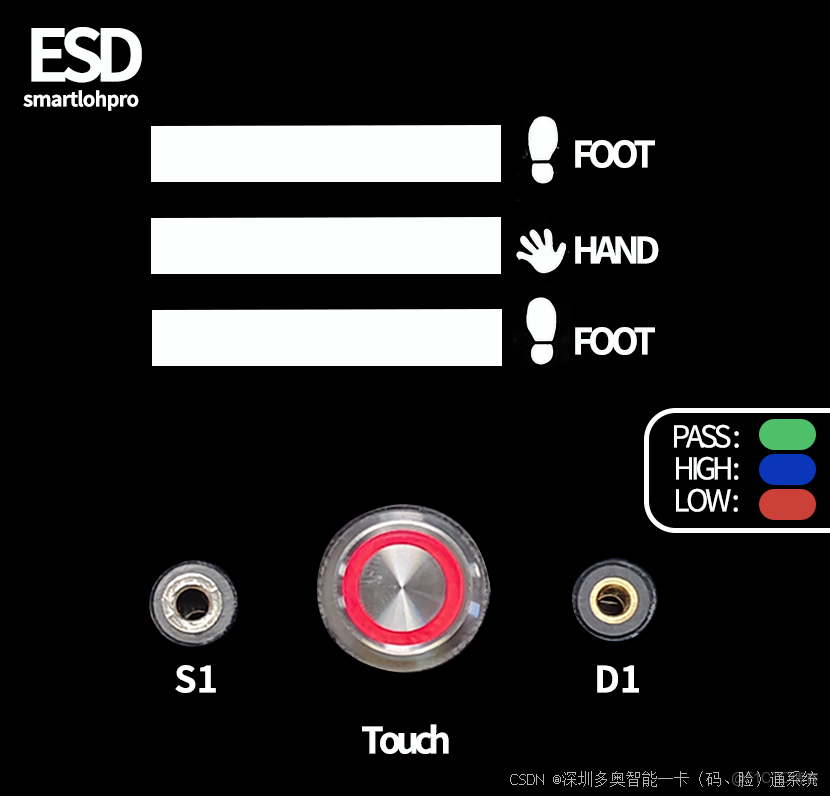

靜電門禁控制器

靜電門禁控制器作為ESD防護體系的核心控制單元，其設計圍繞防靜電檢測的全流程需求展開，具體技術參數與功能特性如下：

核心功能與測試能力

該控制器以人體靜電綜合檢測為核心，可同步完成手腕帶（支持單線/雙線類型）及雙腳鞋具的阻值測試，測試響應迅速且結果獨立顯示。其多維度檢測能力確保操作人員在進入靜電防護區前，身體各接觸點的靜電消散性能均符合安全標準，有效避免靜電放電對敏感電子元件的潛在損害。

結構與操作規範

設備採用緊湊型設計，外形尺寸為 108×108 mm，適配各類門禁安裝場景。操作界面配備圓形發光觸摸按鈕，通過紅、綠、藍三色LED燈直觀反饋測試狀態：待機時設備處於低功耗靜默模式，觸發測試按鈕後啓動檢測流程，結果判斷精準且交互邏輯簡潔。

標準合規與信號輸出

產品嚴格符合 ANSI/ESD S20.20 - 2007 國際標準，支持用户自定義阻值測試上下限，以適應不同行業的防靜電規範要求。在門禁控制方面，設備通過繼電器通斷信號實現門控邏輯，並提供手、左腳、右腳三路獨立高低電平輸出，可與門禁系統無縫集成，形成“檢測 - 認證 - 准入”的閉環控制。

關鍵性能指標

• 測試對象：手腕帶（單/雙線）、左鞋、右鞋
• 信號輸出：繼電器控制信號 + 三路獨立電平信號
• 操作邏輯：觸摸觸發式測試，三色LED狀態指示

IC卡讀卡模塊

IC卡讀卡模塊作為ESD門禁系統的核心身份識別組件，其型號為 DAIC-TD-RWL，主要應用於IC卡的信息讀取與核驗場景，通常嵌入閘機前端實現人員身份的非接觸式驗證。在安裝方式上，該模塊支持嵌入式安裝與明裝兩種模式，可靈活適配不同閘機結構與安裝環境需求。環境適應性方面，其工作温度範圍覆蓋 －10~+60℃，相對濕度維持在 20%--90%，能夠在工業車間、電子製造廠房等複雜環境中穩定運行。

核心性能優勢：模塊採用非接觸式讀寫技術，單次讀寫時間≤0.2S，讀寫距離≥30mm，可實現快速身份核驗與通行授權，有效提升門禁系統的通行效率。

通訊接口配置上，該模塊標準配置 RS485 網絡通訊接口，同時兼容 WG26 或 WG34 協議，通訊傳輸距離可達 0.8 Km（標準條件下），確保與門禁控制器及上位管理系統的穩定數據交互。其接口兼容性設計使其能夠無縫集成至各類ESD門禁系統架構，為用户提供高效、可靠的身份識別解決方案。

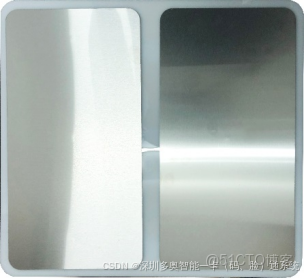

靜電腳踏板

靜電腳踏板作為ESD門禁系統中的關鍵測試組件，主要功能是對操作人員的防靜電鞋進行有效性檢測。其核心優勢在於能夠與靜電控制器配合實現雙腳同步測試，相比傳統單腳測試模式，顯著提升了檢測效率與操作便捷性，同時優化了設備整體佈局的美觀性。

在材質與結構設計上，該組件採用PVC絕緣材質作為主體框架，具備良好的電氣絕緣性能，可有效避免測試過程中的信號干擾。底部承重結構選用厚度達1.2 mm的鋼板，確保在高頻次使用場景下的結構穩定性與耐用性。

尺寸規格方面，靜電腳踏板標準尺寸為長390 mm×寬337 mm×厚20 mm，該參數設計既滿足成人雙腳自然站立的測試需求，又能適應常規門禁系統的安裝空間限制，實現功能性與空間適配性的平衡。

核心技術特性總結

• 測試模式：支持雙腳同步檢測，效率優於傳統單腳測試
• 絕緣防護：PVC材質確保10^9Ω以上表面電阻（符合ANSI/ESD S20.20標準要求）
• 結構參數：1.2 mm鋼板承重底座配合20 mm超薄設計，兼顧耐用性與空間效率

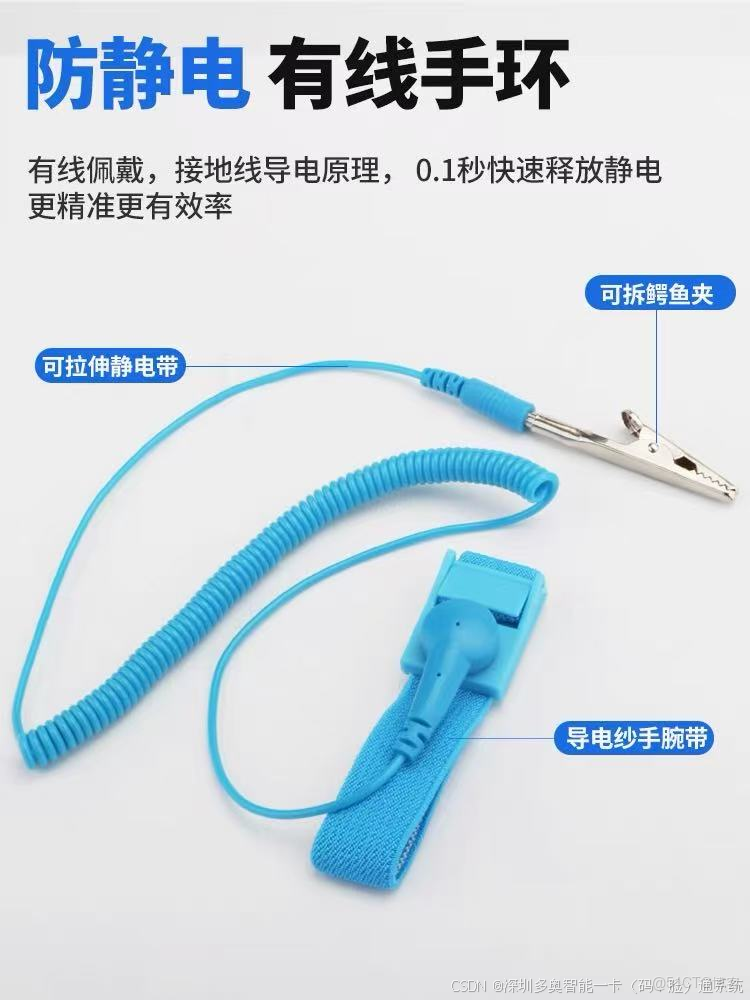

靜電手環

靜電手環作為ESD門禁系統的核心防護組件，其防靜電性能通過永久性導靜電設計實現，內層採用防靜電紗編制結構，可持續將人體靜電通過導電路徑釋放，確保操作環境的靜電安全。材質構成方面，產品選用高級塑膠原料製作塑膠片（ABS）與彈弓線，兩端注塑頭採用PVC啤頭材料，在保證結構強度的同時提升整體耐用性。安全設計上，內置約1 MΩ的安全電阻，既能有效導出靜電，又可防止過大電流對人體造成傷害，形成雙重安全保障。耐用性參數顯示，手環配備優質彈簧線，完全拉伸後長度可達1.8米左右，且具備即時恢復的彈性性能，顯著延長了產品的實際使用壽命。

核心特性總結

• 永久性導靜電性能：內層防靜電紗編織結構
• 安全防護設計：集成1 MΩ安全電阻
• 耐用材質組合：ABS塑膠片+PVC啤頭+高彈性彈簧線
• 使用壽命保障：彈簧線彈性恢復性能優異，拉伸長度達1.8米

IC卡（白卡）

IC 卡（白卡）採用 M1 M1 S50 型號，屬於非接觸式 IC 卡，具備便捷的感應式讀寫特性。該產品支持定製印刷服務，客户需提供 CDR 格式的設計圖稿，以便進行個性化圖案或信息的印製。產品採用按需採購模式，可根據實際需求靈活調整採購數量，適用於各類門禁系統的身份識別與權限管理場景。

定製説明：如需印刷，需提供 CDR 格式圖稿；採用按需採購模式，支持靈活調整採購量。

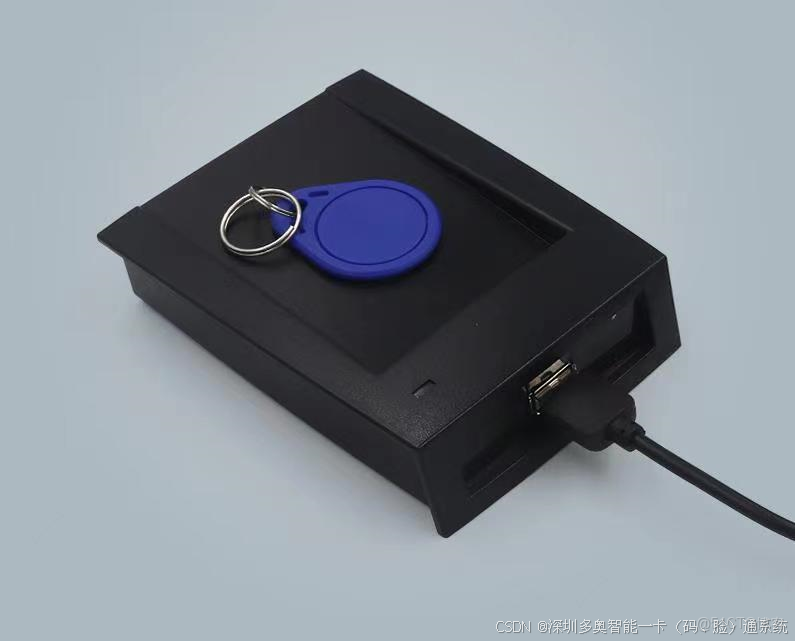

IC髮卡器

IC 髮卡器（型號：DAIC-MJ-FKQ）作為 ESD 門禁系統的核心配置組件，其性能參數圍繞供電與環境適應性、讀寫性能及通訊兼容性三大維度展開。在供電與環境方面，該設備採用 USB 供電模式，簡化了部署流程並降低外接電源依賴；工作環境温度範圍覆蓋 -25℃～45℃，相對濕度≤90%（不結露），可適應工業車間、實驗室等多場景環境需求。

核心性能指標

• 讀寫卡距離：0～10CM，支持非接觸式 IC 卡快速感應
• 通訊接口：標準 USB 通訊協議，即插即用無需額外驅動
• 系統兼容性：全面支持 WinXP/Win7/Win8/Win10 操作系統

在操作便利性上，設備通過 USB 直連 PC 機實現數據交互，配合廣泛的系統支持，可無縫集成至現有門禁管理平台。其 0～10CM 的讀寫距離設計，既保障了操作靈活性，又通過非接觸式感應降低了卡片與設備的物理損耗，符合工業級設備的耐用性要求。上述特性共同構成了 ESD 門禁系統用户身份認證環節的可靠硬件基礎。

KEY（ESD門禁軟件）

KEY（ESD 門禁軟件）作為 ESD 門禁系統的核心管理組件，承擔着兩大關鍵職能：一是實現對門禁權限的精細化控制，確保授權人員的合規通行；二是對靜電檢測數據進行系統化管理，包括實時採集、存儲與追溯分析，為靜電防護管理提供數據支撐。該軟件支持中英文雙語界面，可滿足不同區域用户的操作需求，其簡潔的參數設計背後，實則是系統集成的核心樞紐，為後續硬件配置、權限管理及數據對接等功能模塊的實現奠定基礎。

核心功能

• 門禁控制：支持多級別權限配置與通行記錄管理
• 數據管理：靜電檢測結果實時採集、存儲與導出
• 多語言支持：內置中英文切換功能，適配國際化場景

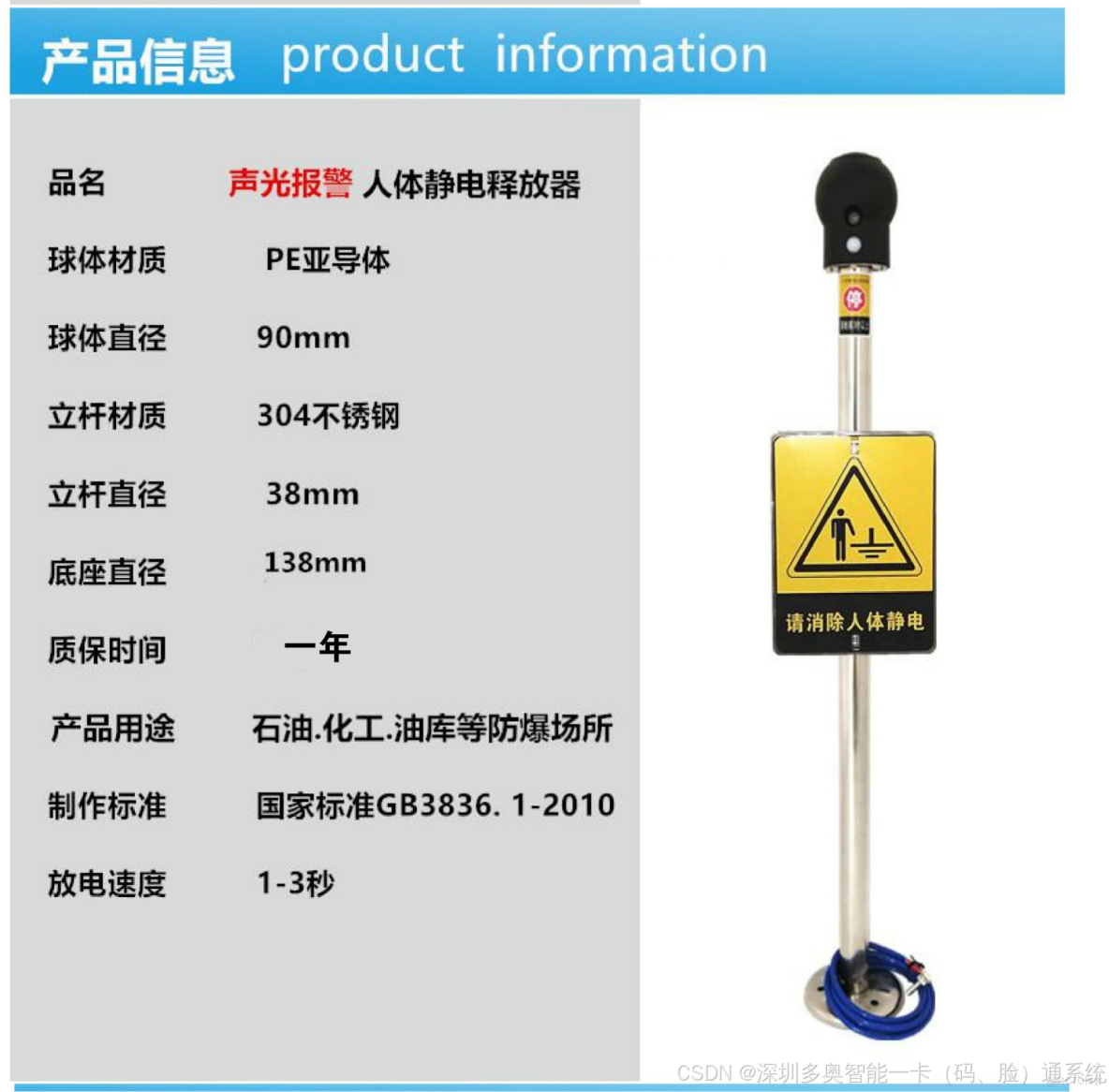

普通靜電球

普通靜電球（型號 DAIC - TD - JDQ）作為 ESD 門禁系統的基礎靜電消除裝置，其結構設計圍繞功能實現與穩定性展開，主要由觸摸球、立杆、下法蘭及標識牌四大核心組件構成。各組件的材質與尺寸參數經過工程優化，以確保靜電消除效果與物理耐久性的平衡。

觸摸球採用直徑 90MM 的 304 不鏽鋼或防爆亞導體材質，前者具備優良的導電性能與抗腐蝕能力，後者則適用於存在防爆需求的特殊環境，且均不帶任何提示功能，專注於靜電釋放的核心任務。立杆直徑 38MM，配合直徑 140MM 的下法蘭形成穩定支撐結構，使產品總高度控制在 1 米左右，符合人體工程學設計，便於操作人員自然觸摸。標識牌尺寸為 17 * 24cm，可清晰展示操作指引與安全警示信息，提升使用規範性。

接地系統是靜電有效釋放的關鍵保障，該產品配置長度 2m 的黃綠雙色 2 芯多股軟銅芯線纜。黃綠雙色標識符合國際電氣安全標準，便於接地線路識別；多股軟銅芯結構則保證了線纜的柔韌性與導電效率，確保靜電通過低阻抗路徑導入大地，避免電荷累積引發的潛在風險。

核心特性總結

• 靜電消除功能：通過 304 不鏽鋼/防爆亞導體觸摸球實現人體靜電快速釋放
• 結構穩定性：38MM 直徑立杆與 140MM 法蘭形成剛性支撐，整體高度 1 米適配操作需求
• 安全接地設計：2m 長黃綠雙色多股軟銅芯線纜，滿足低阻抗接地要求

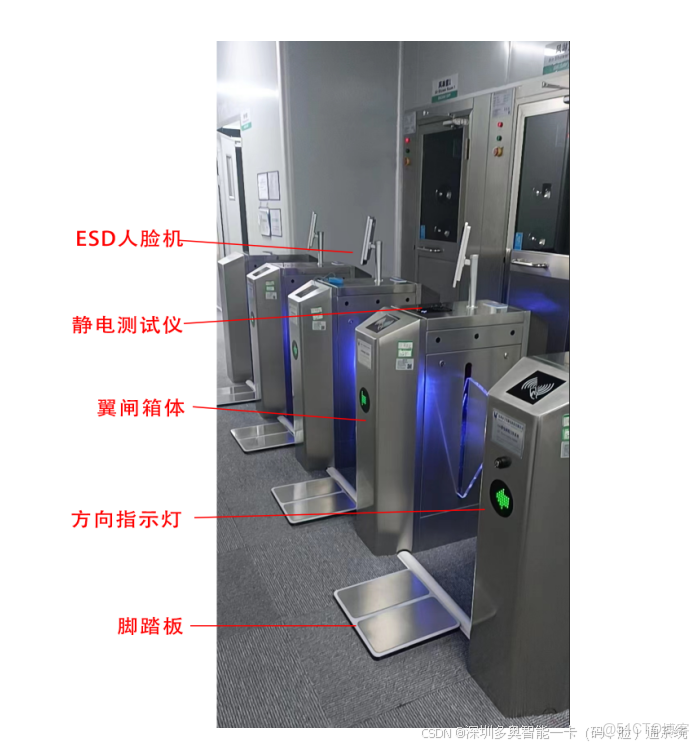

系統整體配置説明

ESD 門禁系統由 10 項核心產品協同構成，通過靜電檢測、身份識別、通道控制與管理軟件四大模塊的有機聯動，實現高精度電子生產環境的防靜電准入管控。靜電檢測模塊以控制器為核心，集成腳踏板與手環形成雙維度檢測機制，確保操作人員靜電壓符合安全閾值；身份識別模塊採用人臉機與 IC 卡模塊雙重驗證，支持生物特徵與物理憑證的靈活組合；通道控制模塊通過擺閘執行准入指令，具備防尾隨與異常報警功能；管理軟件（KEY）作為系統中樞，實現設備聯動、數據存儲與權限配置，並提供符合 ANSI/ESD S20.20 及 IEC 61340 國際標準的檢測報告生成功能。

系統協同機制：當人員進入檢測區域時，系統先通過人臉機或 IC 卡模塊完成身份核驗，隨後控制器啓動腳踏板與手環的同步靜電檢測，檢測通過後擺閘自動開啓，全程數據實時上傳至管理軟件，形成“識別 - 檢測 - 准入 - 記錄”的閉環管理流程。

該配置方案適用於半導體封裝測試、微電子組裝等對靜電敏感的生產場景，可有效降低靜電放電導致的產品良率損失，滿足 ISO 14644 - 1 潔淨室環境的管控要求。

報價彙總表

產品型號	產品名稱	單位	備註
ESD-DAIC-001	單通道ESD測試門禁機	台	含集成式靜電測試儀
ESD-DAIC-IC	非接觸式IC感應卡	張	支持雙面彩色印刷，需提供LOGO設計稿
ESD-DAIC-01	門禁管理系統軟件	套	含終身免費基礎功能升級
DAIC-ACCESSORY-KIT	安裝配件包	套	含讀卡器支架、數據線5米

注意事項：

1. 單價與總價需根據實際採購數量及配置方案填寫
2. IC卡印刷需在訂單確認後3個工作日內提供設計文件，否則將影響交付週期
3. 軟件包含50個用户授權，超出部分需額外採購授權許可

技術支持與服務

為確保 ESD 門禁系統的穩定運行及用户操作便捷性，我們提供全面的技術支持與服務保障體系。系統交付後，將提供專業的免費安裝指導服務，協助用户完成設備部署與調試工作；同時為操作人員開展專項培訓，內容涵蓋設備日常操作、基礎故障排查及數據管理等關鍵技能，確保相關人員具備獨立運維能力。

設備質保期為常規 12 個月，自驗收合格之日起計算，質保期內提供免費的零部件更換及維修服務。針對突發故障，我們建立 7×24 小時快速響應機制，技術團隊將通過遠程支持或現場服務等方式，及時解決系統運行中出現的各類問題，最大限度降低設備 downtime 對生產流程的影響。

服務承諾：所有技術支持服務均遵循標準化流程，從安裝調試到售後維護全程可追溯，確保用户在設備全生命週期內獲得持續可靠的服務保障。

以上服務內容已納入產品採購協議，用户可根據實際需求選擇增值服務包，包括延長質保期、定期預防性維護等定製化方案。
