電梯IC控制器多奧安裝手冊

梯控層控設備施工範圍和內容

一、            影響施工費用的因素

1、電梯品牌、型號以及對與梯控設備的對接工藝要求

2、電梯轎頂結構，轎頂到操縱箱的佈線路由，對佈線過程的難度要求

3、操縱箱的結構，對讀卡器的開孔難度、安裝要求。

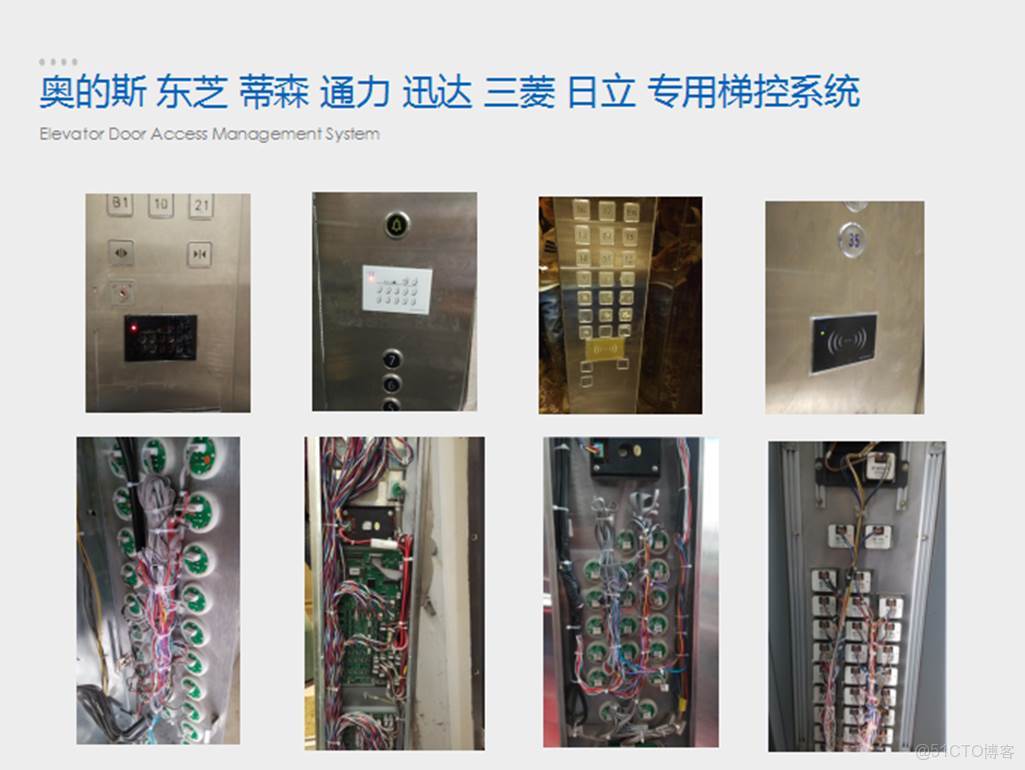

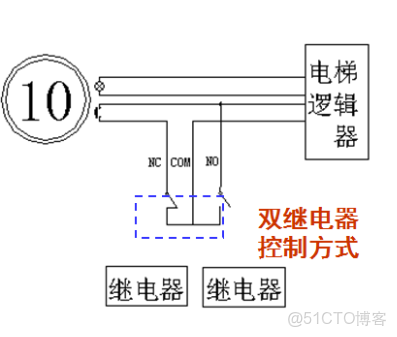

4、控制樓層按鍵的多少，以及樓層按鍵信號的接線方式

5、其它現場配合條件，如配合人員的配合度、施工連續性、取電、安裝位置的可操作性等。

6、安裝完畢後對現場管理人員的培訓人次等

二、            施工工藝和範圍

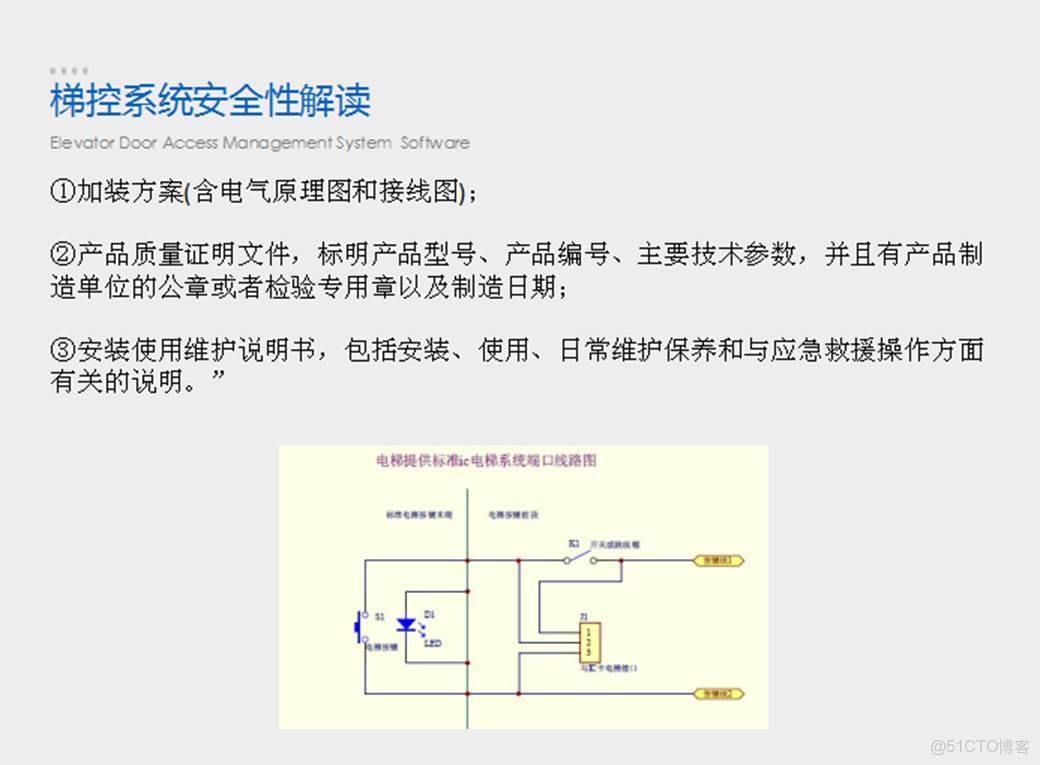

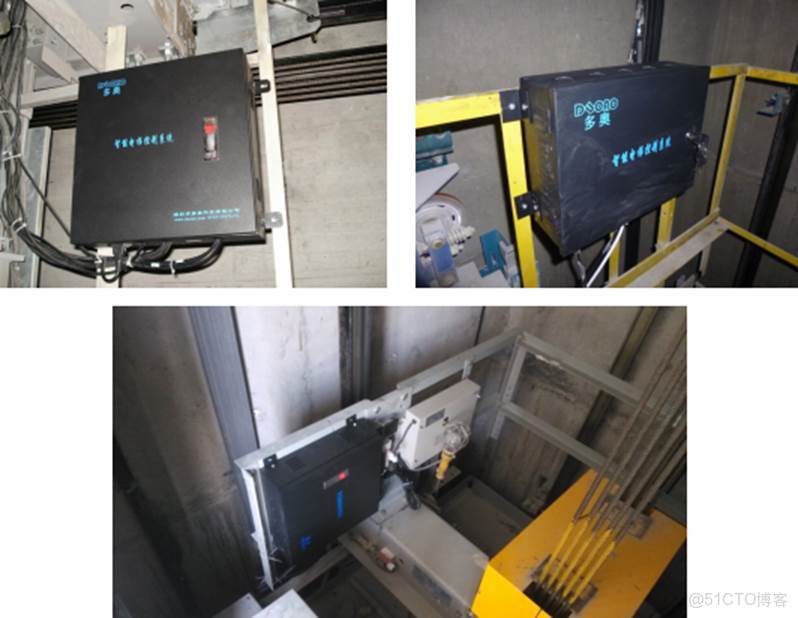

1、主控設備在轎頂在不影響電梯檢修人員日常電梯維護及維修作業的位置可靠牢固的安裝固定

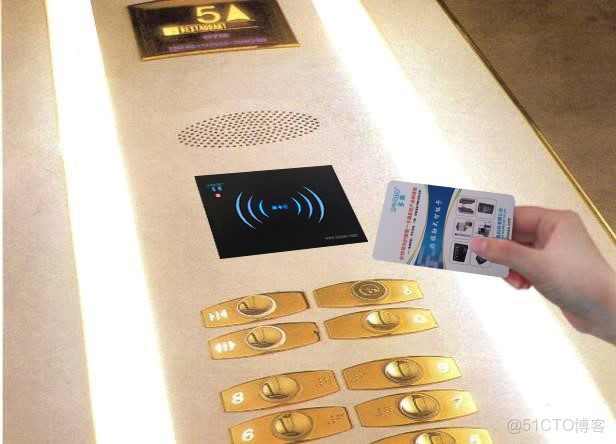

2、轎廂內讀頭安裝固定，在滿足安裝條件下采用專用設備開孔嵌入式安裝，達到一體化效果

3、主控設備到讀頭、主控設備到電梯之間的連線佈線，以及梯控設備取電（原則在轎頂取220V電源，如需要從機房取電需另外核算費用）

4、如客户選擇消防聯動以及聯網方式，則還包括消防信號接入、聯網線纜接入的安裝，但原則上不包活消防線纜、聯網線纜的佈設，消防信號以及聯網線纜均需客户提供到指定位置。

5、安裝完畢後保期（一年）內的免費質保服務，終身提供軟件免費升級、硬件質保服務只收取相應材料費。

一、工具包。

主工具：手砂輪、螺絲刀（平口大、平口中、平口小、十字中、十字小各一把）、美工刀、剪刀、剝線鉗、專用壓線鉗、老虎鉗、小扳手、小套筒、萬用表、多奧電梯管理卡、測試卡。

輔件：螺絲、螺帽、墊圈、塑料板、電源線、樓層線、紮線帶、電工膠布、測試線、創可貼。

二、裝前檢查。

1、檢查電梯外觀是否完整。

2、按所有按鍵，檢查按鍵是否點亮、有效，並讓電梯運行一次。

三、安裝前的測試。

A、要保持電梯按鍵可按亮。如在電梯停止狀態，按鍵是無電信號的。

B、如已安裝了電梯IC控制器的電梯，測量方法不能完全按現在方法。

C、國產雜牌梯，測量出的兩根信號線是對的，但線序可能每層都不一樣。

D、有些電梯使用的是三線制，原理一樣。

四、安裝

A、儘可能將電梯停在最低樓層。

B、使用鑰匙打開COP面板。

C、將電梯打到停止或檢修狀態。

五、開孔及固定。

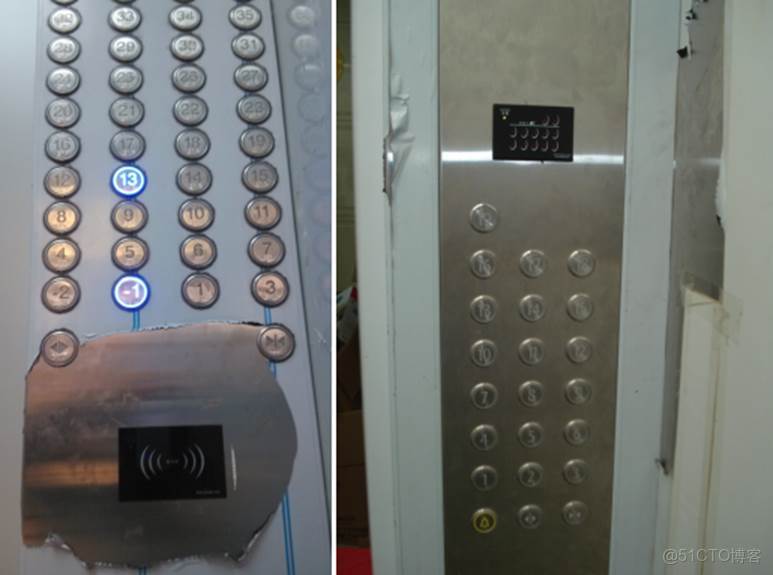

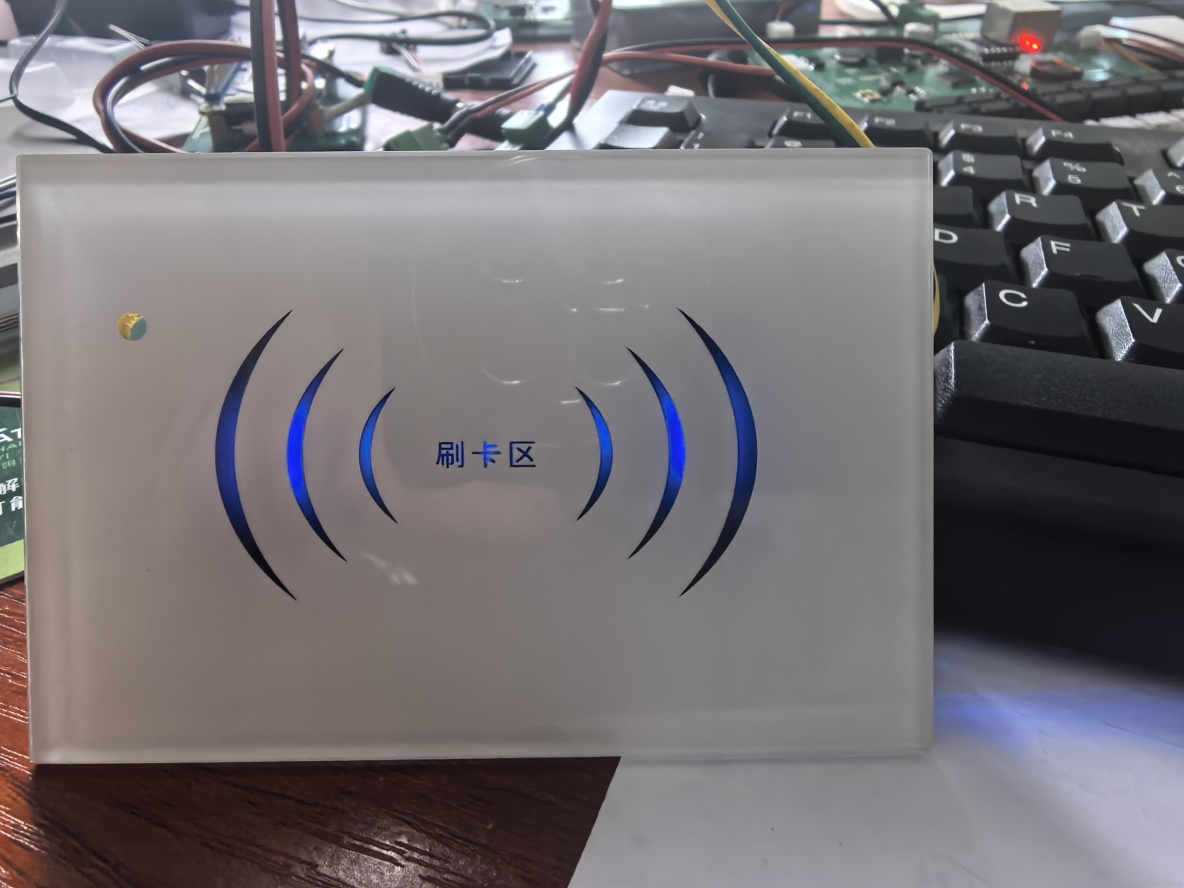

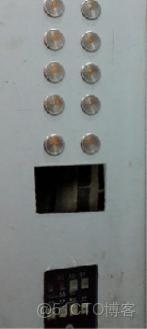

A、戴上3M防護鏡，使用角磨機，沿不乾膠貼紙邊緣切孔、刷卡尺寸為88*55。

二維碼開孔尺寸為：86.5*68.5mm

目的1：切下不乾膠貼紙覆蓋區。目的2：方孔取下後，在方孔水平中間線位置開兩個小耳朵，並用角磨機對邊緣進行清理，保證平滑，保證不鏽鋼讀卡支架能順利、平整放入。

特別注意：毛刺的處理

B、固定不鏽鋼支架和亞克力刷卡區。

C、固定刷卡讀頭到支架上。保證讀頭和墊片之間有雙面膠層隔離。

D、取消轎頂電源，恢復電梯正常狀態。

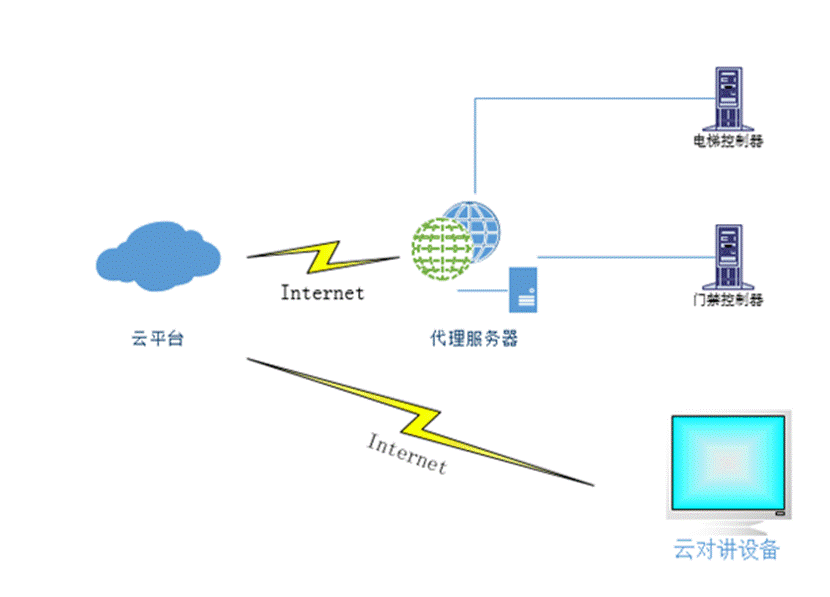

• 組網

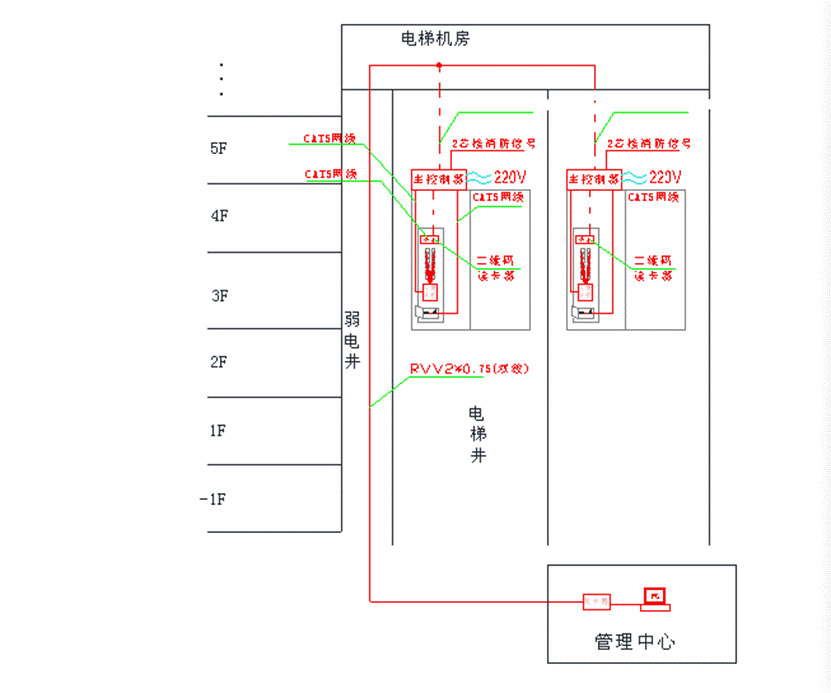

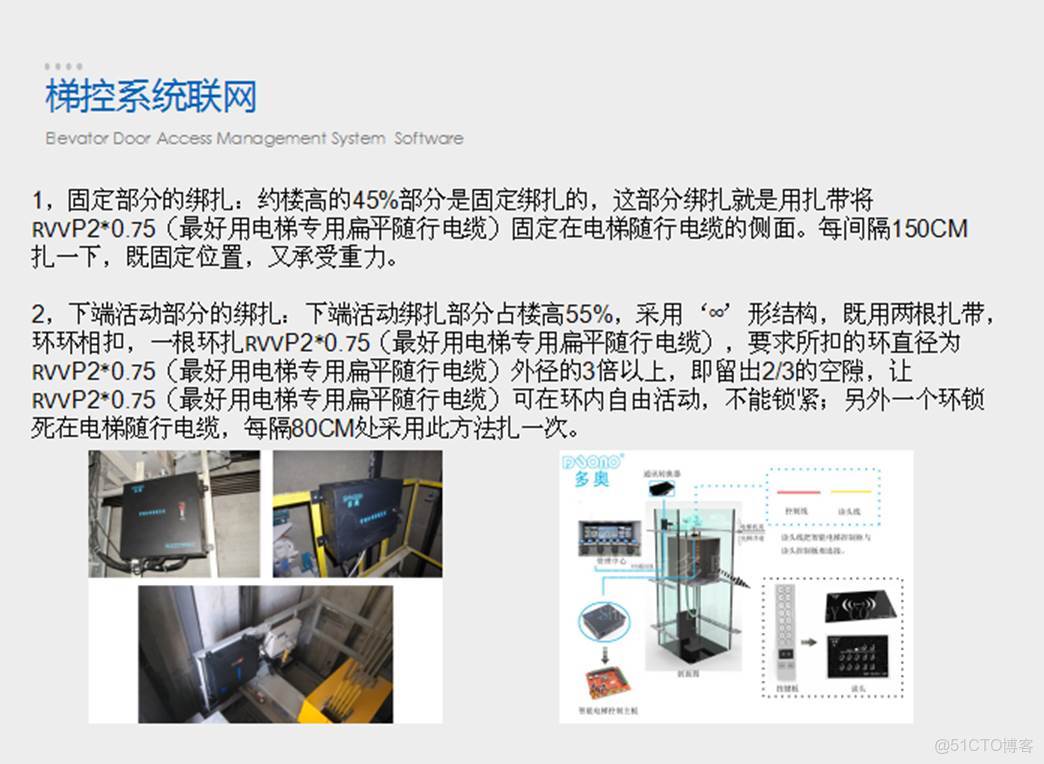

電梯佈線

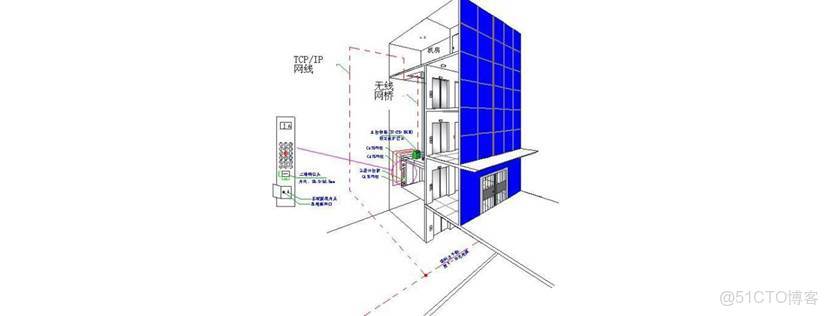

示意圖

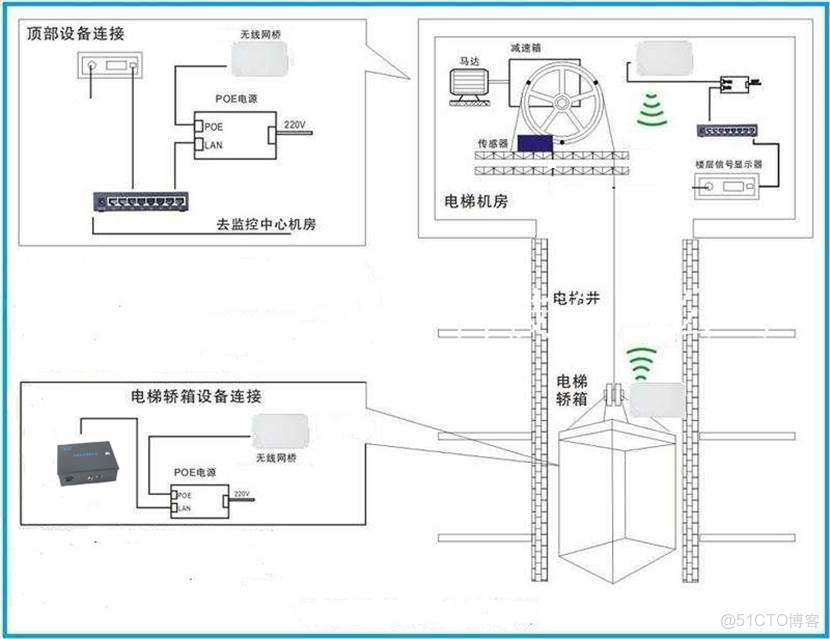

無線組網 -無線網橋

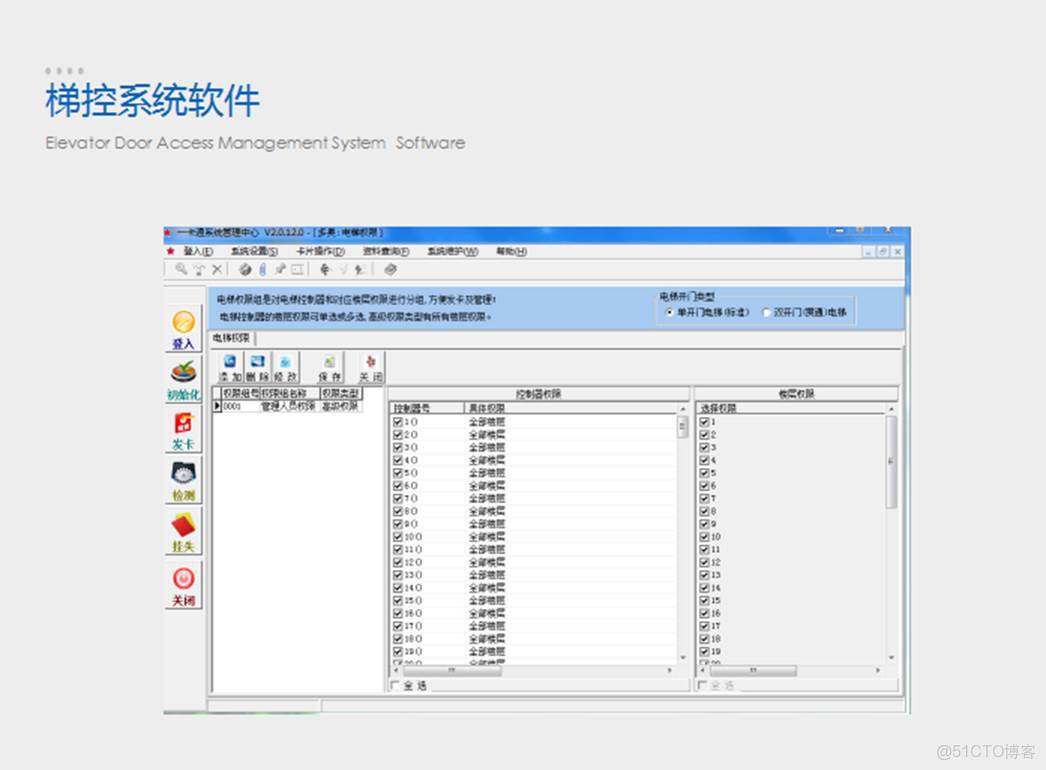

七、梯控一卡通軟件安裝
