一、應用場景
二、點燈原理

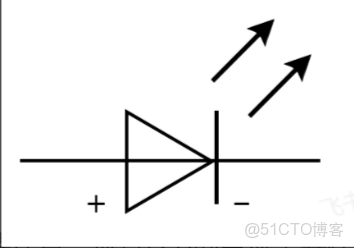

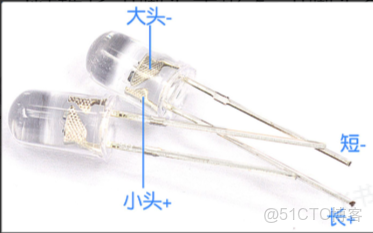

插件led燈珠長引腳為正極,短引腳為負極。
LED（發光二極管）兩端存在電壓差，有一定的電流流過時會亮起。電流可以理解為水流，電壓差可以理解為水位差，當兩個點水位高度不一樣時，水流會從高水位流向低水位。
2.1LED的限流電阻計算
注意：流過LED的電流需要在一定範圍內，否則會燒壞LED，一般小於20ma，所以我們就需要串聯電阻分壓，那串聯的電阻需要多大阻值呢？
一般插件LED電流是20ma左右，壓降:紅/黃色1.8V, 藍/白色 3V， 實際電壓要看 LED 規格書。

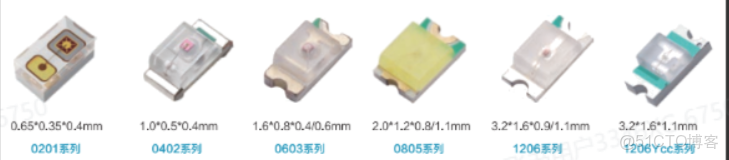

一般貼片LED電流是5ma左右，壓降:紅/綠/橙色1.8V，藍/白色 3V
例如：供電電壓是3.3V，黃色貼片LED

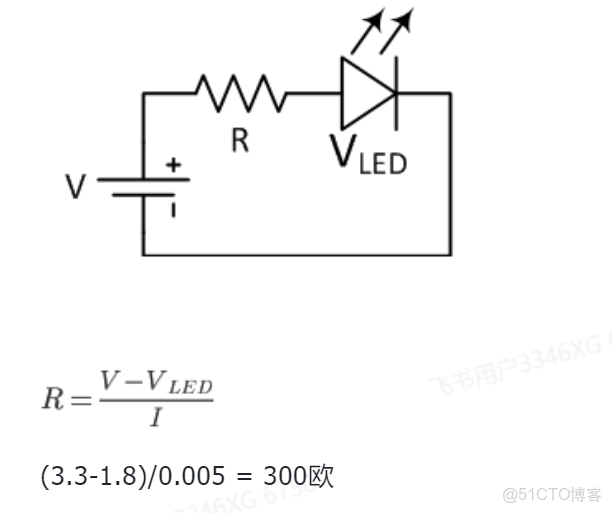

根據V = I * R ，則R= (3.3 - 1.8) /0.005 （5ma = 0.005）, 所以 R = 300 歐姆.
很多時候你看到別人設計的電路中，LED串聯的電阻去到幾百歐或幾千歐都有，是設計錯了嗎？
實際上這是非常合理的， 因為大多數電路中，LED只是一個提示燈，對亮度沒有要求，反而希望把功耗降低，所以需要增大限流電阻來實現超低電流 ，像產品中的貼片LED去到0.5ma也是能看清楚燈光的。
三、點亮LED
3.1如何用單片機點亮LED
首先是接線部分，我們可以通過單片機的引腳，又叫做GPIO，這些IO都是具備輸出和輸入能力的，什麼是 GPIO 呢？GPIO 的 英文全程是 General-purpose input/output，翻譯過來就是：通用輸入輸出，也就是我們可以設置某個引腳輸出高低電平，或讀取某個引腳輸入的電平。
所以，所以我們的做法是：將LED和電阻串聯，一段接負極（接地），另一端接單片機IO口，然後 控制單片機的IO口電平 就可以決定LED是否點亮了

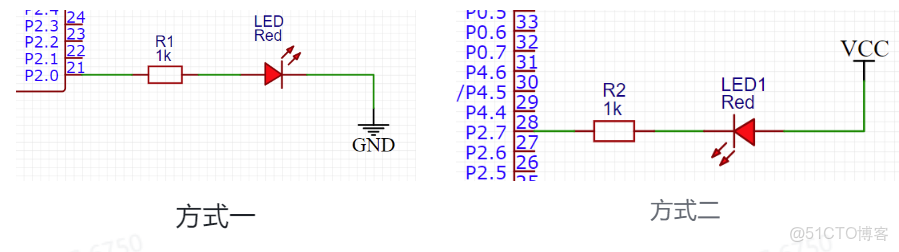

注意：通常我們不採用第一種情況，因為單片機IO口雖然可以達到高電壓，但是輸出電流不會大，因此單片機IO口給LED供電時可能會出現電流不足，導致LED不會全亮。
因此，我們一般選擇第二種，利用電源直接供電，電流灌入單片機IO口的方式來給LED燈供電
3.2 通過編程控制芯片某個IO輸出高低電平

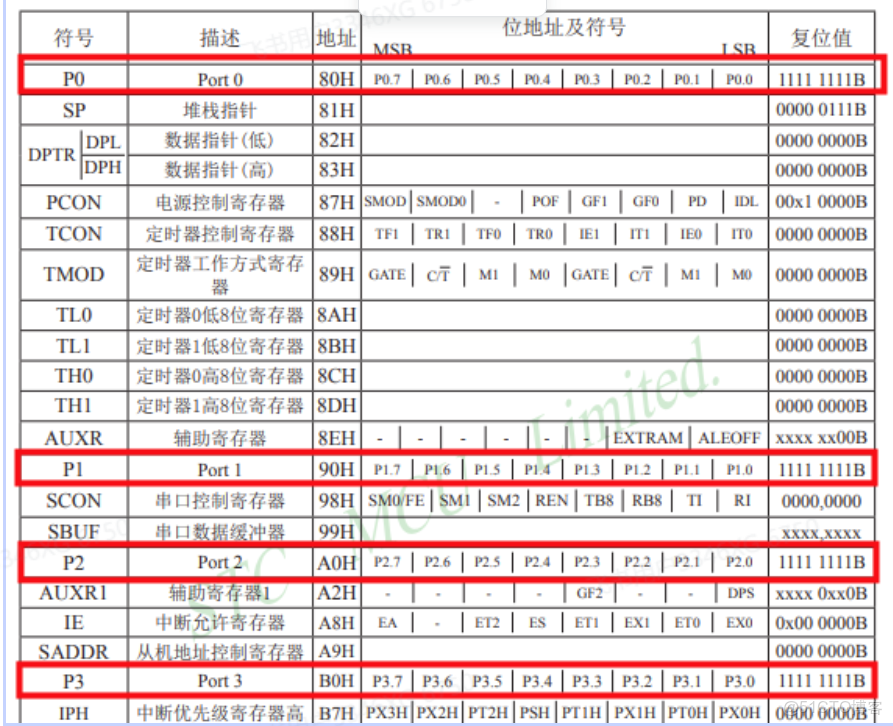

操作芯片對應IO的寄存器即可，這部分我們可以在芯片手冊上看到

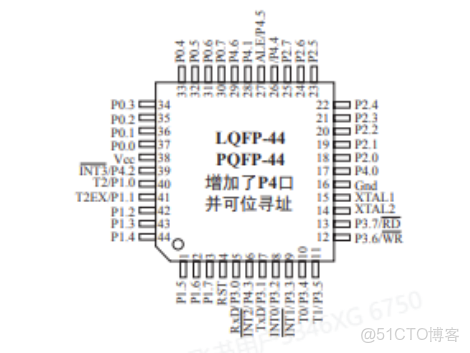

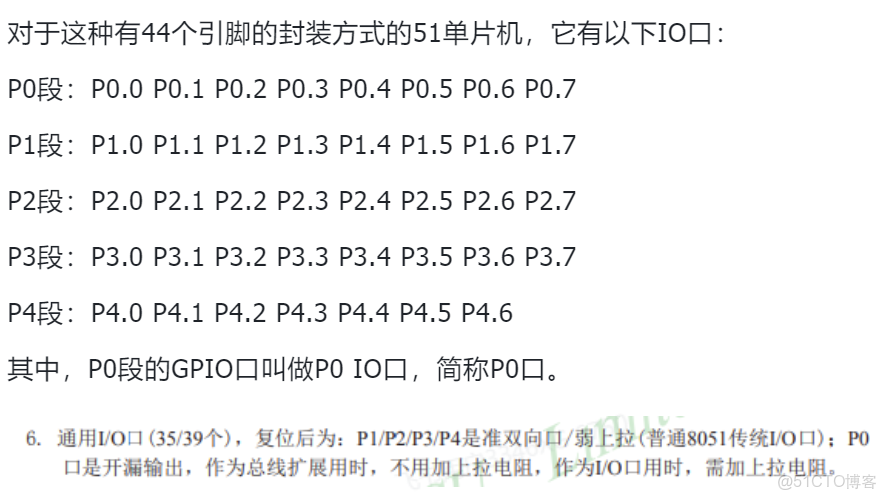

51單片機的每組IO口的電平狀態都被儲存在一個單獨的8位寄存器中，寄存器的位為0或1就分別對應其相應的GPIO電平為低或高。

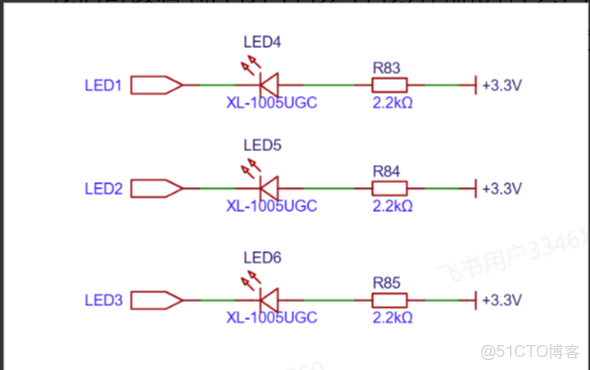

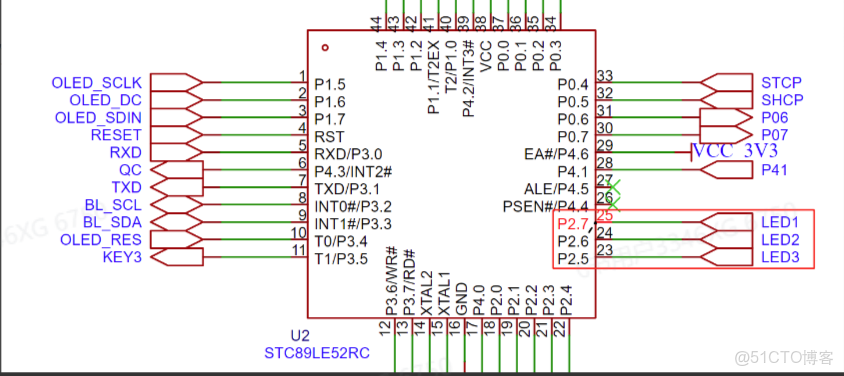

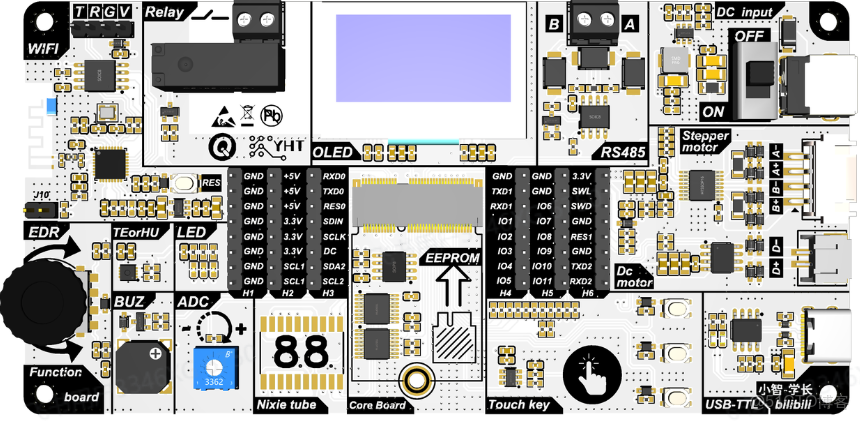

3.3板卡LED部分的原理圖

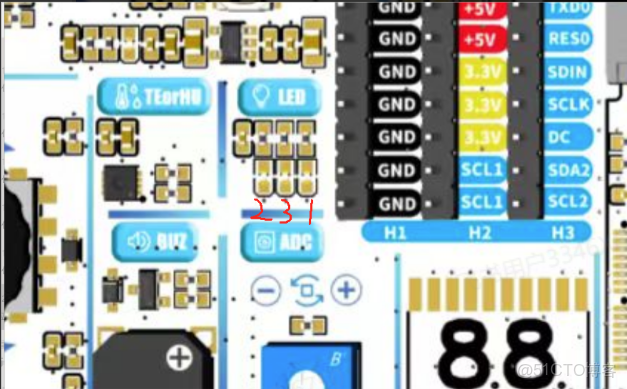

因為擺放順序錯的原因，LED燈的順序如下哦：
3.4點燈方法
方法一：操作整個寄存器
直接在C語言代碼中用賦值法即可，例如操作P2口的P2.0 P2.1 P2.4 P2.6口輸出高電平的代碼是
P2 = 0x53;
0x53的是16進制的53，即53H，對應二進制01010011，即01010011B，
所以它對應P2.0 P2.1 P2.4 P2.6口輸出高電平這裏的0x53是十六進制的表示方法，為什麼需要十六進制，什麼是十進制，什麼是二進制呢？

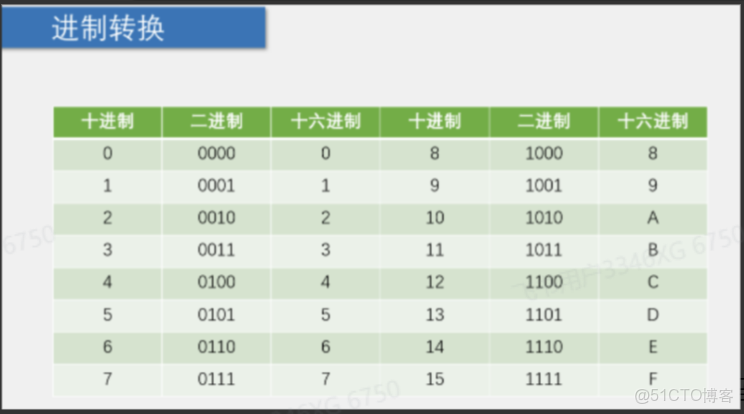

進制的作用：更好的表示數值。
（1）十進制: 十進制是人類最自然的數字系統，因為我們有十個手指，故我們使用十進制進行計數，使用 0-9 來表示數字，逢10進1。
（2）二進制: 二進制的出現是因為數字電路中，數字信號只有高/低或開/關兩種狀態，所以只需要使用兩個數字 0 和 1 來表示數字 ，優點是非常直觀，缺點是書寫起來冗長，過長的二進制容易記錄錯誤，不便閲讀和書寫。
（3）十六進制：為了可以更緊湊地表示二進制數據，就有了十六進制，使用十六個數字 0-9 和字母 A-F 來表示數字，在代碼中，使用0x前綴來表示十六進制。
方法二 操作寄存器的某個位
在C語言中，先定義你要操作的位，使用 關鍵字sbit（這是標準C語言沒有的關鍵字，是C51編譯器的拓展關鍵字，用於定義寄存器的某個位）。你就可以理解成sbit就是給寄存器的某個位起一個別名。之後用等號賦值即可更改此位的0或1
例：
sbit led1= Px^y;（1）符號＾在C51中也表示寄存器的第某位，如上方代碼，Px^y表示Px寄存器的第y位。
//定義變量led1表示P2寄存器的第7位
sbit led1= P2^7;注意:"^"實質代表的是異或運算，可以算一下，恰好符合。
//定義變量led1表示P2寄存器的第7位
sbit led1= P2^7;
//定義變量led2表示P2寄存器的第6位
sbit led2= P2^6;
...
//將P2.7口 輸出低電平
led1= 0;
//將P2.6口 輸出高電平
led2= 1;
...我們可以這樣來定義P2.7這個引腳的輸出低電平
#include <reg52.h>
sbit led = P2^7;
void main(void)
{
led = 0;
while(1)
{
}
}四、閃爍控制
前面，我們通過設置某個引腳輸出低電平，點亮LED，也就是我們設置輸出高電平時，會關閉LED，那我們需要 實現LED閃爍的功能時，如何實現呢？
解決方案： 先點亮LED，延時一段時間，關閉LED，再延時一段時間，如此反覆，就可以得到一個閃爍的LED功能。
在單片機中如何實現延時功能呢？有以下幾種生成延時函數的生成方法
1、讓芯片循環執行一些無意義的代碼
我們知道，芯片執行每一句代碼都需要時間，假設執行一句代碼的時間為1ms，那我們點亮LED，然後執行500句（500ms）無意義的代碼，再關閉LED，就可以得到閃爍的效果啦。
//帶參延時函數
void delay_ms(unsigned int xms) //@12MHz
{
unsigned int i, j;
for(i=xms;i>0;i--)
{
for(j=124;j>0;j--)
{}
}
}2、使用STC-ISP工具生成
//延時函數，延時500ms
void delay_500ms()
{
unsigned char i, j, k;
i = 4;
j = 129;
k = 119;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}最終效果：
#include <reg52.h>
sbit led = P2^7;
//帶參延時函數
void delay_ms(unsigned int xms) //@12MHz
{
unsigned int i, j;
for(i=xms;i>0;i--)
{
for(j=124;j>0;j--)
{}
}
}
void main()
{
while(1)
{
led = 0;
delay_ms(500);
led = 1;
delay_ms(500);
}
}五、流水燈
如果需要實現多個燈的顯示和熄滅呢？
其實就是流水燈的效果
#include "reg52.h"
#include "intrins.h"
sbit LED1 = P2^7;
sbit LED2 = P2^6;
sbit LED3 = P2^5;
void Delay1000ms() //@11.0592MHz
{
unsigned char i, j, k;
_nop_();
i = 8;
j = 1;
k = 243;
do
{
do
{
while (--k);
} while (--j);
} while (--i);
}
void main(){
while(1){
LED1 = 0;
LED2 = 1;
LED3 = 1;
Delay1000ms();
LED2 = 0;
LED1 = 1;
LED3 = 1;
Delay1000ms();
LED3 = 0;
LED1 = 1;
LED2 = 1;
Delay1000ms();
}
}代碼優化：
#include <reg52.h>
void delay_ms(unsigned int xms)
{
unsigned int i, j;
for(i=xms;i>0;i--)
{
for(j=124;j>0;j--)
{}
}
}
void main()
{
while(1)
{
P2 = 0xDF; //1101 1111
delay_ms(500);
P2 = 0xBF; //1011 1111
delay_ms(500);
P2 = 0x7F; //0111 1111
delay_ms(500);
}
}六、相關擴展
bit、sbit、sfr的區別
首先，bit和sbit都是C51擴展的變量類型
bit是一種數據類型，ta就跟int、char、double這些數據類型一樣，只不過char=8位, bit=1位而已，這種變量只有兩種值存在0或是1，和bool類似
sbit更像是define或者typedef一樣（define和typedef也有區別，這又是另外一個坑，這裏就不説了），它是為已經分配了內存空間的變量重新取一個別名，一般用來定義特殊功能寄存器的位變量，以方便對寄存器的某位進行操作的，
例：
bit i = 0；
//意思就是在內存中劃一塊空間給i，讓他存儲0這個數據位。
sbit Flag = P0^1；//意思就是給P0^1取一個別名，它叫做Flag，
他是一個位操作變量，它代表訪問的地址是P0^1，0x80的第二位數據位。sbit的用法有三種：
第一種方法：sbit 位變量名＝地址值
第二種方法：sbit 位變量名＝SFR名稱^變量位地址值
第三種方法：sbit 位變量名＝SFR地址值^變量位地址值
如定義PSW中的OV可以用以下三種方法：
sbit OV=0xd2 （1）説明：0xd2是OV的位地址值
sbit OV=PSW^2 （2）説明：其中PSW必須先用sfr定義好
sbit OV=0xD0^2 （3）説明：0xD0就是PSW的地址值
因此這裏用sfr P1_0=P1^0;就是定義用符號P1_0來表示P1.0引腳，如果你願意也可以起P10一類的名字，只要下面程序中也隨之更改就行了。sfr 不是標準C 語言的關鍵字，而是Keil 為能直接訪問80C51 中的SFR 而提供了一個新的關鍵詞，其用法是：
sfr變量名=地址值。
例：sfr P1 = 0x90;
這樣的一行即定義P1 與地址0x90 對應，P1 口的地址就是0x90.
SFR的定義在頭文件reg51.h或reg52.h中。總結與每日勵志
