PROFINET轉DEVICENET網關重塑食品加工自動化

1. 應用背景

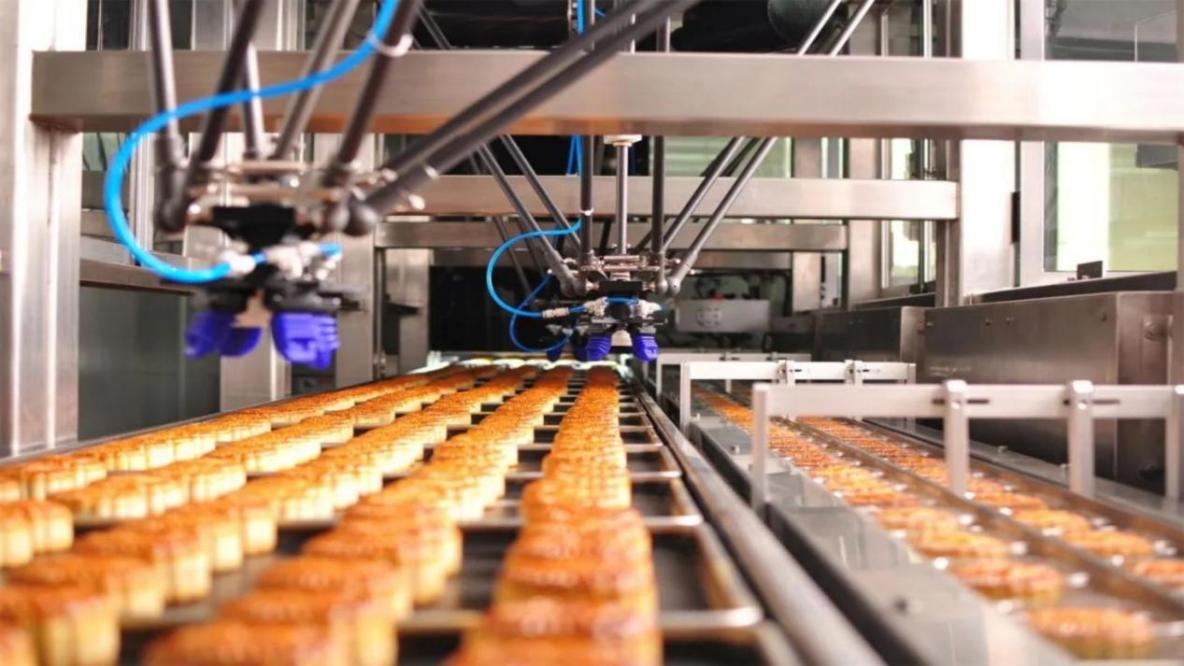

在現代食品加工生產線中，自動化程度直接影響生產效率和產品質量穩定性。某食品加工廠原生產系統採用西門子S7-1500系列PLC作為主控制器，通過PROFINET網絡連接各智能設備。然而，生產線中仍有多台關鍵變頻器設備採用傳統的DEVICENET協議，形成“信息孤島”，導致設備數據無法實時上傳至主控系統，設備參數調整需要現場操作，嚴重影響生產節拍和故障響應速度。特別是在温度控制、攪拌速度和傳送帶調速等工藝環節，缺乏集中監控導致產品質量波動明顯。

2. 解決方案

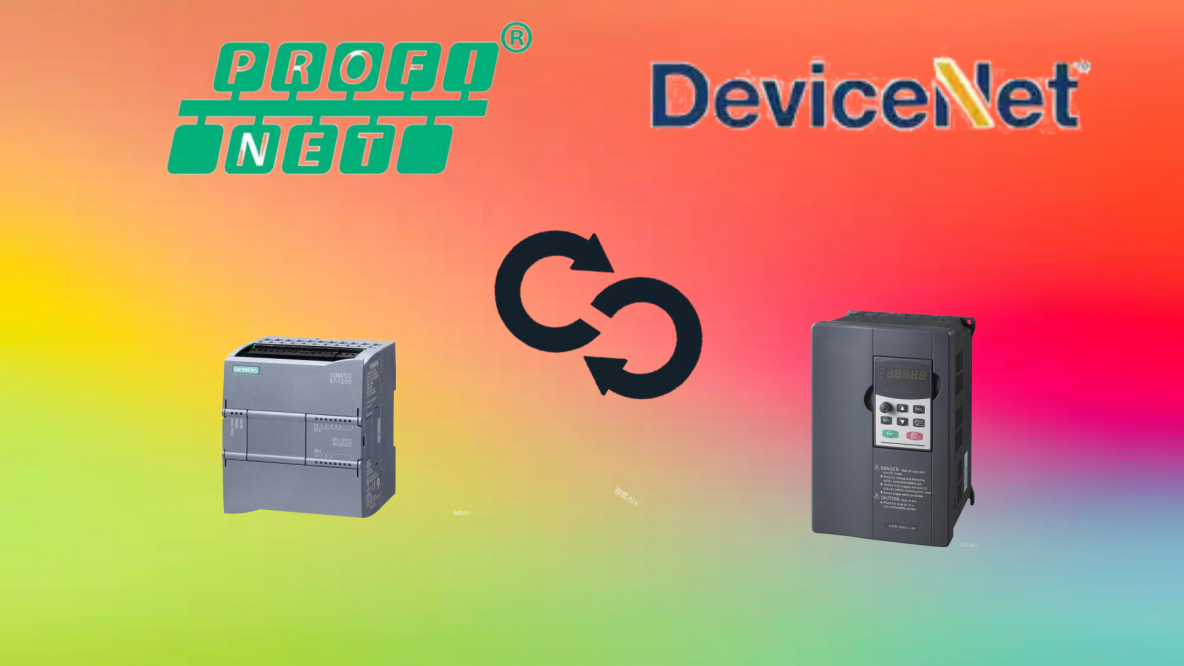

針對這一現狀，我們提出了採用PROFINET轉DEVICENET協議轉換網關的集成方案。該網關設備作為PROFINET網絡中的從站設備，與西門子PLC建立穩定通信，同時作為DEVICENET主站，連接多台變頻器設備，構建了雙向數據通道。我們選用了具備雙網絡獨立處理能力的智能網關，其內置協議棧能夠實現兩種工業以太網協議的實時轉換，確保數據傳輸的時效性和準確性。網關配置了32位處理器，支持同時連接多達16台DEVICENET設備，滿足生產線當前及未來擴展需求。

3. 實施過程與原理

項目實施分為三個階段：網絡規劃、硬件配置和系統集成。首先，我們對生產線網絡拓撲進行了重新設計，將協議轉換網關安裝在控制櫃內，通過標準RJ45接口接入現有PROFINET網絡，同時通過五針開放式連接器接入DEVICENET網絡。網關的PROFINET側設置為從站模式，分配固定IP地址，通過GSDML文件導入TIA Portal工程；DEVICENET側配置為主站，設置125kbps波特率，為每台變頻器分配獨立的MAC ID。

核心技術原理在於協議轉換的實時性保障。網關內部採用雙端口RAM結構，分別映射PROFINET和DEVICENET的I/O數據區，通過硬件中斷觸發數據同步機制，確保輸入輸出數據的轉換延遲小於2ms。在數據映射配置中，我們將變頻器的頻率給定值、運行狀態、故障代碼等關鍵參數分別映射到PROFINET的輸入輸出模塊，實現了在PLC程序中直接讀寫變頻器參數的能力。特別針對食品加工環境的温濕度要求，選用了IP20防護等級的工業級網關，並設計了冗餘供電電路。

4. 應用效果與項目實施前後對比

系統上線後，生產效率和質量控制均得到顯著提升。對比數據顯示，設備參數調整時間從平均15分鐘/次縮短至30秒/次，全線設備狀態監控覆蓋率從68%提高至100%。通過PROFINET網絡，所有變頻器的實時運行數據均能在WinCC畫面上顯示，實現了預防性維護——系統累計提前預警了7次潛在的設備故障，避免了非計劃停機。

在能耗管理方面，通過集中優化變頻器運行參數，整線能耗降低了8.3%。產品質量穩定性指標（CPK）從1.12提升至1.45，產品次品率下降了34%。維護人員無需再攜帶專用調試設備往返於各變頻器之間，減少了70%的現場調試工作量。

5. 行業推廣與前景展望

這一解決方案在食品加工行業的成功應用，為同類企業提供了可複製的技術路徑。特別是在擁有多代設備共存的生產環境中，協議轉換網關成為連接“信息斷層”的有效橋樑。隨着食品加工行業向智能化、柔性化方向發展，老舊設備的兼容性改造需求將持續增長。

未來，這類協議轉換設備將向更高集成度、更智能化的方向發展。我們預見下一代網關將內置邊緣計算能力，能夠對採集的設備數據進行預處理和初步分析，並通過OPC UA等更開放的協議與上位系統通信，構建真正的扁平化工業網絡架構。在工業互聯網背景下，這種“漸進式改造”模式將為傳統制造業的數字化轉型提供務實可行的技術選擇。

創新總結

本項目的核心創新在於採用了“協議轉換+數據映射”的集成策略，而非簡單的設備替換方案，在保證生產連續性的同時實現了系統升級。特別值得關注的是，我們開發了針對食品加工工藝的專用數據映射模板，將變頻器參數與生產工藝參數（如温度、濕度、pH值）建立動態關聯模型，使設備控制真正服務於工藝優化。這種以工藝需求為導向的自動化改造思路，為工業自動化項目實施提供了新的視角——技術手段始終服務於生產本質需求，而非相反。

通過這一實踐，我們驗證了在現有工業網絡架構下，通過恰當的協議轉換技術實現不同代際設備協同工作的可行性，為製造業的漸進式智能化改造提供了寶貴經驗。這種務實而創新的技術路徑，在當前製造業轉型升級的背景下，具有廣泛的借鑑意義和推廣價值。
