破局！EtherNet/IP直連DeviceNet，我們讓光伏電站數據“毫秒必達”
1 項目背景

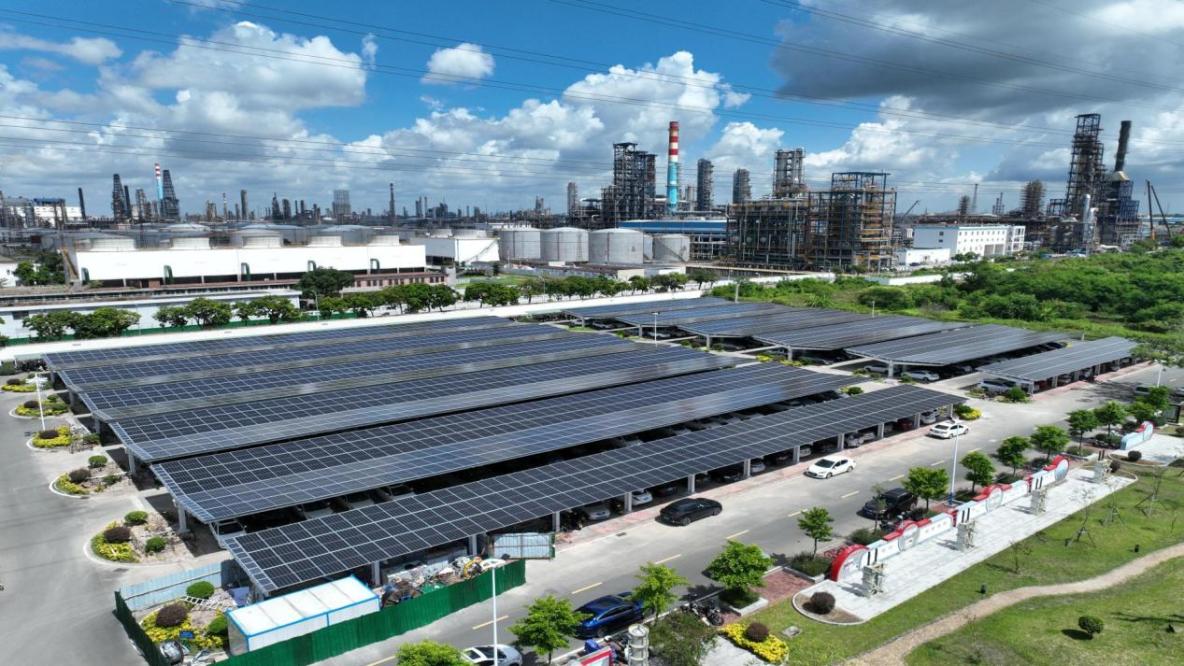

隨着光伏電站規模的擴大和智能化需求的提升，電站內部設備通訊網絡的整合成為關鍵挑戰。某100MW光伏電站項目中，控制系統採用羅克韋爾Controllogix系列PLC，基於EtherNet/IP協議實現主站通訊。然而，電站現場分佈着大量智能匯流箱、跟蹤支架控制器和環境監測儀等設備，這些設備多數支持DeviceNet協議。兩種不同協議層級的網絡如何無縫銜接，成為保證電站數據採集實時性和控制可靠性的技術瓶頸。
2 方案設計與原理拓撲圖
本項目採用“主控層-轉換層-設備層”三級網絡架構：
```

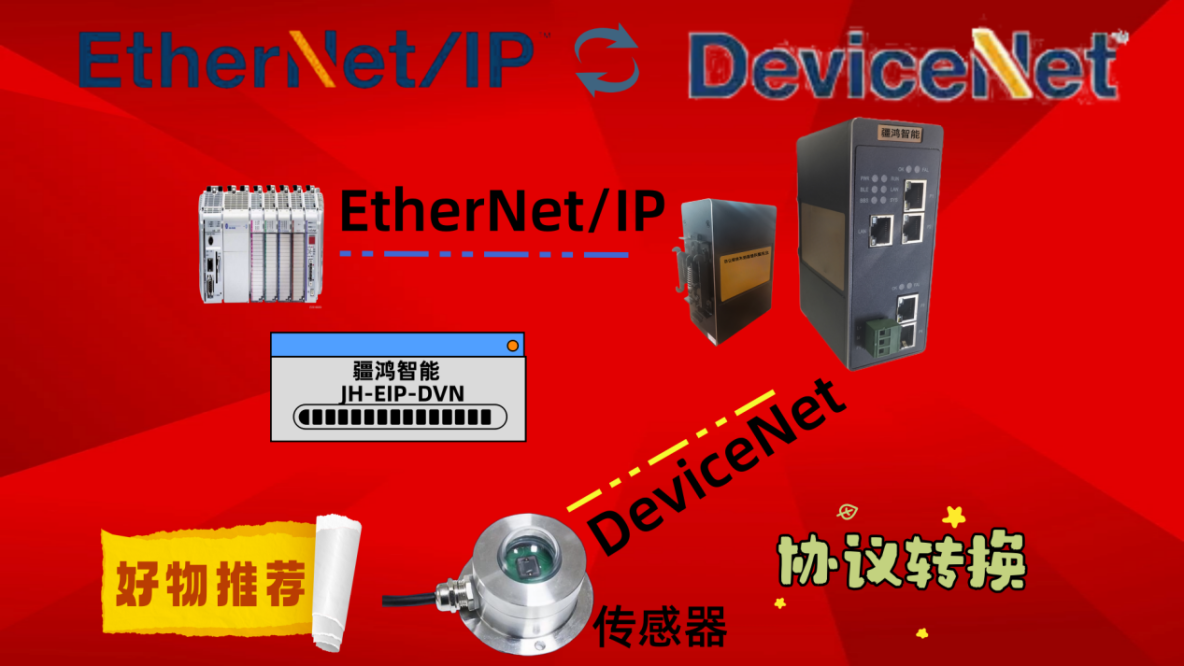

[羅克韋爾PLC]---(EtherNet/IP)---[協議網關]---(DeviceNet)---[現場設備集羣]
| |
（控制中心） （光伏陣列區）
```
設計核心是在EtherNet/IP主幹網與DeviceNet設備網之間部署專用協議轉換網關。該網關具備雙網絡接口，上行通過EtherNet/IP與PLC控制器交換數據，下行通過DeviceNet輪詢連接各現場設備。網關內部實現協議棧轉換，將DeviceNet的顯式/隱式報文轉換為EtherNet/IP兼容格式，同時管理DeviceNet網絡上的設備映射和診斷功能。
控制層：羅克韋爾Controllogix L7系列PLC，支持EtherNet/IP協議，處理能力滿足電站實時監控需求。
轉換網關：選用JH-EIP-DVN網關，支持EtherNet/IP與DeviceNet雙向協議轉換，最大支持63個DeviceNet節點連接，配置直觀的web界面，便於工程調試。
設備層：包括智能直流匯流箱（帶DeviceNet接口）、單軸跟蹤支架控制器、輻照度傳感器、氣象站等DeviceNet從站設備，均符合DeviceNet一致性測試標準。
網絡設備：採用疆鴻智能工業以太網交換機構建環形冗餘網絡，增強系統可靠性。
4 網關的核心重要性
在本項目中，協議轉換網關承擔了三個關鍵角色：
協議翻譯器：實時轉換不同網絡協議的尋址方式、數據封裝和傳輸機制，使PLC能夠透明訪問DeviceNet設備數據，如同訪問本地EtherNet/IP設備。
網絡負荷調節器：網關緩存和優化數據交換，減少PLC直接處理大量DeviceNet節點帶來的負擔，通過數據分組和輪詢優化，平衡網絡流量。
系統診斷前哨：網關提供DeviceNet網絡狀態監測，提前預警節點故障或通訊異常，大幅縮短故障排查時間，這是傳統直接連接方案無法實現的優勢。
總結與創新
本方案的創新之處在於構建了層級化數據治理結構。不同於簡單的協議轉換，我們通過網關實現了數據預處理和智能路由：重要報警信息實時上傳，常規監測數據週期報送，極大優化了網絡資源利用。同時，網關的本地邏輯處理能力允許部分控制指令（如支架角度微調）在設備層自主執行，減少了對中央PLC的依賴。
實踐表明，這種架構使光伏電站的數據採集週期從原來的秒級優化到毫秒級，系統可擴展性顯著增強。未來，可在網關中集成邊緣計算功能，實現數據本地分析和異常模式識別，推動光伏電站從集中控制向分佈式智能演進，為新能源電站的數字化轉型提供可靠網絡基礎。
