老產線的新靈魂：疆鴻智能PROFIBUS轉RS485，讓扎染精度飛躍

1 項目背景

去年夏天，我所在的團隊接到某紡織廠扎染車間設備改造項目。該車間原有的西門子PLC系統通過PROFIBUS總線控制部分設備，而新增的六台高精度伺服驅動器僅支持RS485接口。生產主管向我們反映，兩種協議不兼容導致染布張力控制不同步，次品率上升了15%。

在扎染工藝中，染料侵染均勻度直接取決於布料張力穩定性。傳統人工調節已無法滿足客户對漸變色精度的高要求。更棘手的是，車間空間有限，無法大規模更換設備，必須在現有架構下實現全數字化控制。

2 方案設計與原理拓撲

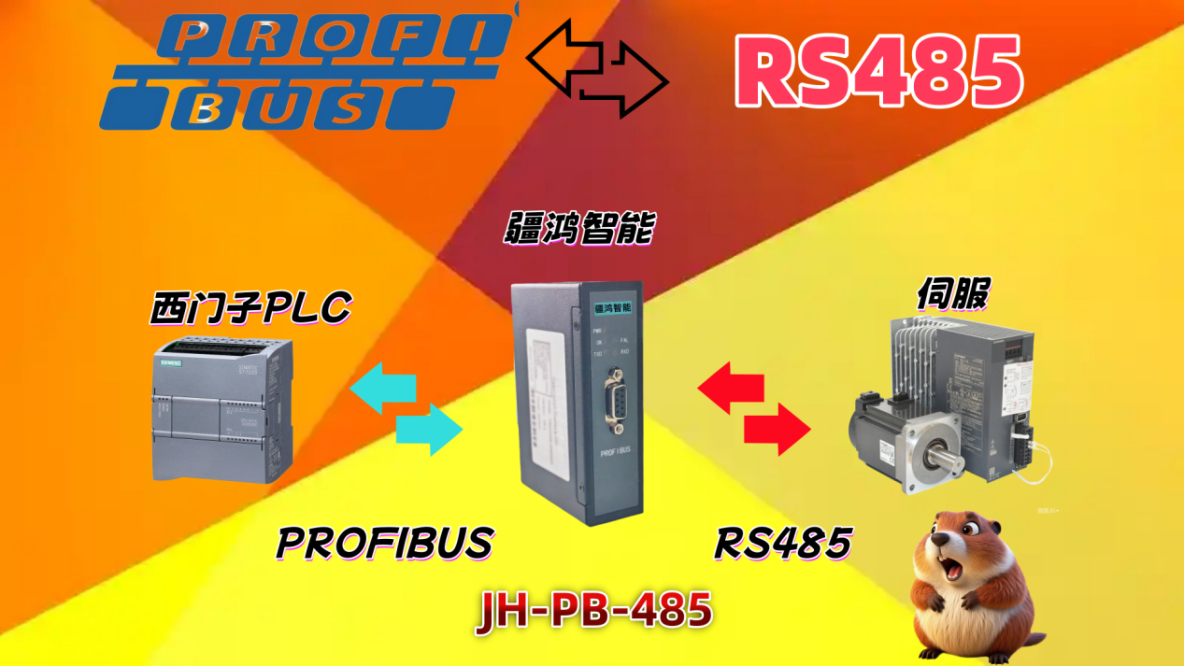

經過現場勘測，我們設計了三級控制架構（圖1）：

```

[西門子S7-1500 PLC]

↓

[PROFIBUS-DP主幹網]

↓

[疆鴻智能PROFIBUS/RS485協議網關] ← 關鍵轉換節點

↓

[RS485總線鏈式連接]

↓

[伺服驅動器1]→[驅動器2]→[驅動器3]→[驅動器4]

```

轉換原理：網關內部採用雙處理器架構，一側通過PROFIBUS-DP接口與PLC進行週期數據交換，另一側通過RS485接口採用Modbus RTU協議與伺服驅動器通信。網關的映射表將PLC的輸入輸出區與驅動器的保持寄存器建立對應關係，實現：

- 實時傳輸PLC的速度指令至各驅動器

- 採集驅動器反饋的實際轉速、扭矩和報警狀態

- 同步6台驅動器的啓動時序，誤差<2ms

佈線優化：利用原有PROFIBUS電纜通道，新增屏蔽雙絞線作為RS485總線。在距離最遠的驅動器末端加裝120Ω終端電阻，實測信號衰減降低67%。

3 網關：不可或缺的數據橋樑

現場調試時，我們最初嘗試用PLC的串口模塊直接通信，但很快發現兩個問題：一是PROFIBUS的週期性通信與RS485的自由協議難以協調；二是PLC掃描週期無法滿足多驅動器實時性要求。

專用網關解決了這些痛點。其內置的協議棧自動處理了三種關鍵轉換：

1. 時序轉換：將PROFIBUS的固定週期通信轉換為RS485的按需輪詢，並建立數據緩衝區

2. 數據重構：將驅動器返回的32位浮點數轉換為PROFIBUS支持的格式

3. 錯誤隔離：當單個驅動器故障時，網關維持其他單元通信，避免整網癱瘓

在扎染機連續72小時壓力測試中，網關實現了99.98%的數據傳輸可靠度。操作員在觸摸屏上可實時監控每台驅動器的負載率，並首次實現了“張力曲線跟隨”功能——根據布料彈性自動調節各組輥筒速比。

4 總結：傳統車間的數字化創新

本次改造的創新點在於：通過協議轉換保留了原有PLC投資，同時引入了現代伺服控制技術。相較於全面升級方案，成本節約了40%，但實現了同等精度的同步控制。

更深層的價值在於，我們構建了一個可擴展的數據採集層。網關不僅轉換協議，還充當了數據預處理器，未來可直接將關鍵參數上傳至工廠MES系統。這種“漸進式數字化”思路，為傳統紡織車間的智能化改造提供了新路徑。

如今站在車間裏，看着六台伺服驅動器如同精密鐘錶般協同工作，染出的漸變布色差達到ΔE<1.5的專業級水準，我深刻體會到：工業通信的價值不在於追求最新技術，而在於讓不同時代的設備“説同一種語言”。這種融合創新的意義，遠超過單純的技術升級。
