破局酒廠改造：一個網關讓PROFIBUS與485伺服精準共舞

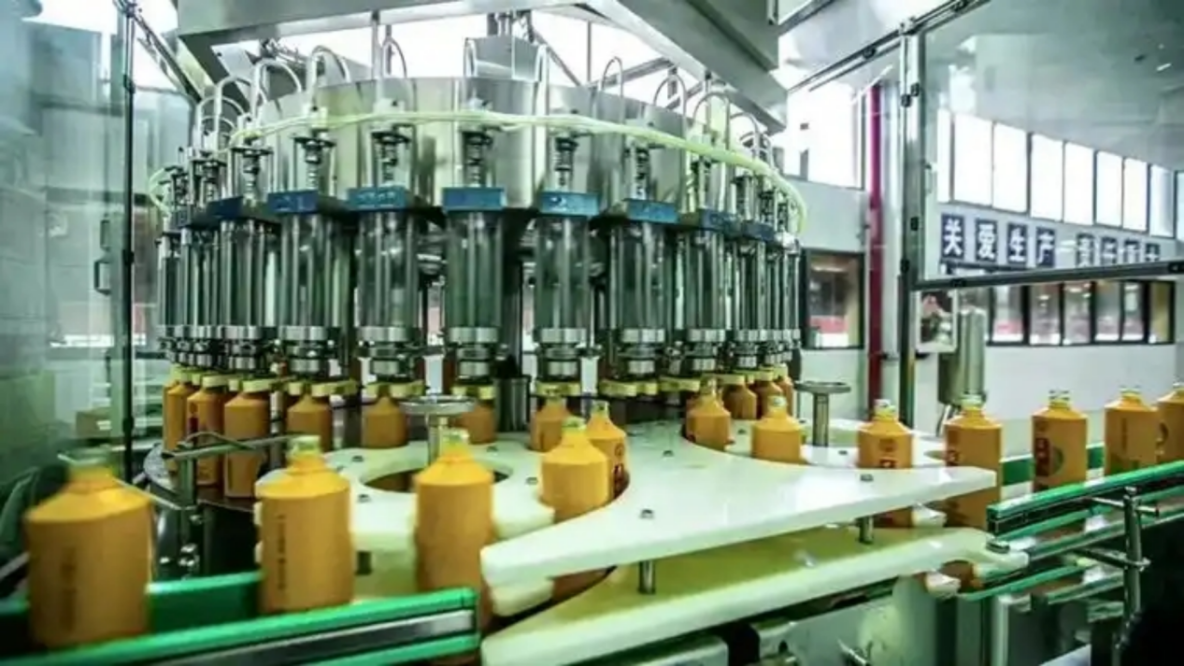

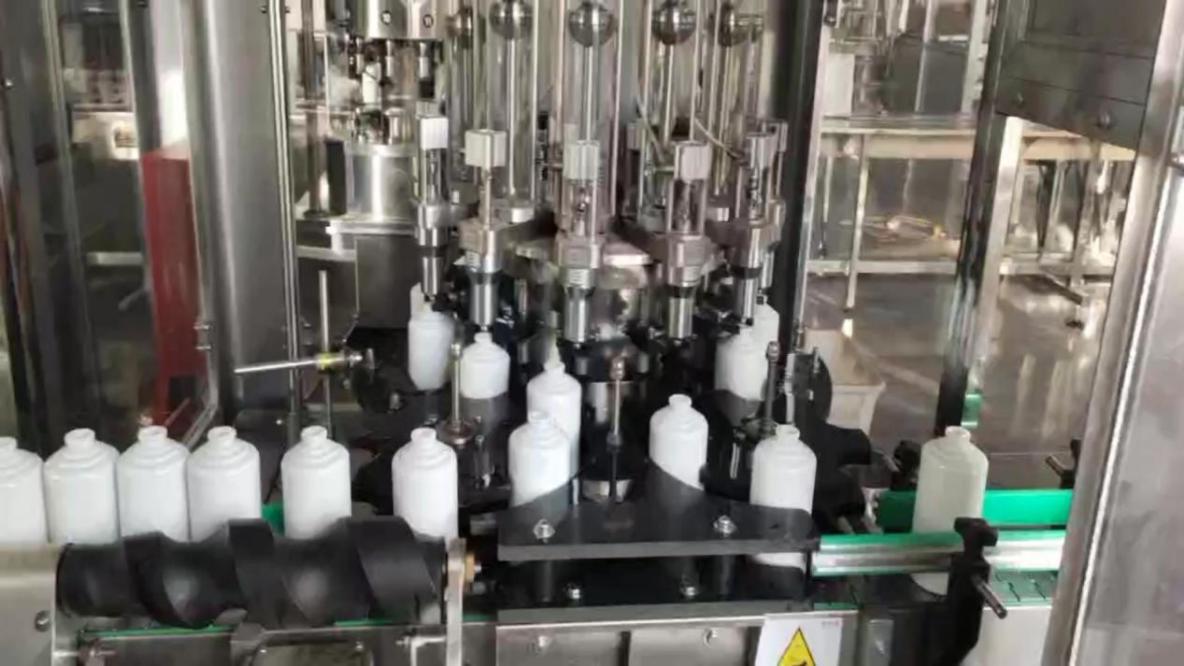

在現代化酒廠灌裝生產線，特別是白酒與葡萄酒並存的廠區，核心挑戰在於如何讓“大腦”與“手腳”高效協同。產線“大腦”——西門子S7-1200/1500系列PLC，通常通過高速、穩定的PROFIBUS-DP網絡指揮核心灌裝閥、流量計。而眾多“手腳”——如伺服驅動器控制的輸送帶、升降台、旋蓋單元，則普遍採用經濟、通用的RS485接口及Modbus RTU協議。兩者協議互不兼容，猶如語言不通的指揮與士兵。傳統方案常被迫更換所有驅動器或增配昂貴PLC模塊，成本高、週期長。本項目需在不停產前提下，完成一條兼容100ml至1500ml多規格白酒及標準750ml葡萄酒的柔性灌裝線改造，實現精準控制與數據統一管理。

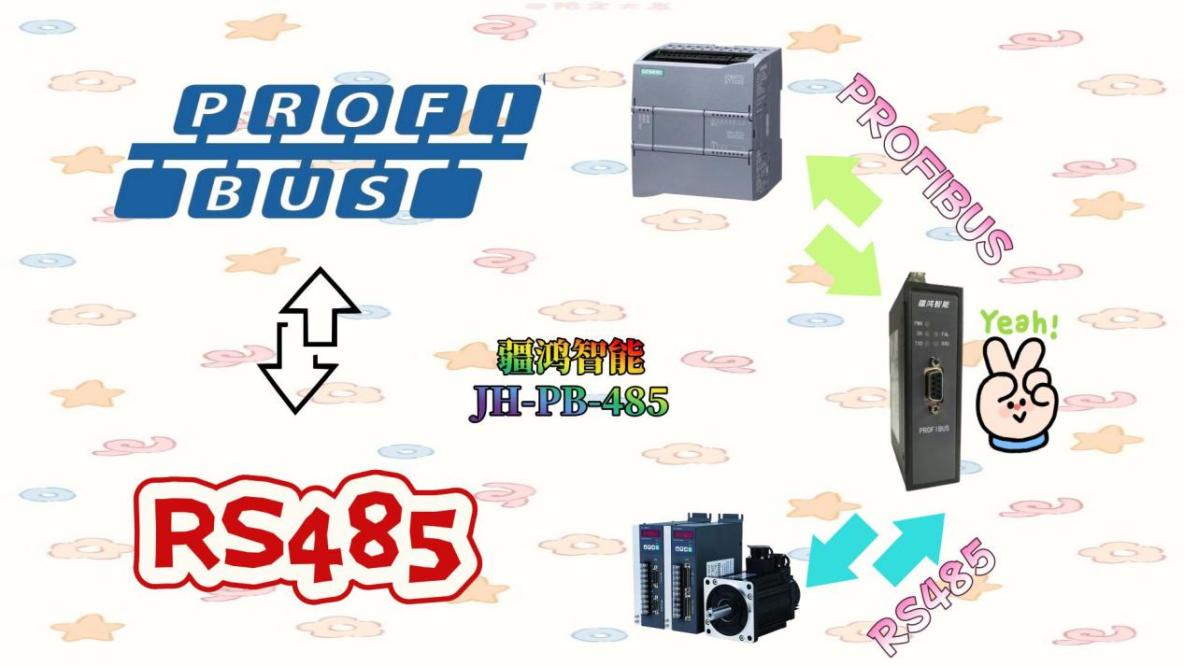

方案設計核心在於引入一台PROFIBUS-DP轉RS485網關作為“協議翻譯官”。拓撲結構清晰：西門子PLC作為PROFIBUS主站，通過紫色雙絞線連接至網關的DP接口。網關則化身“虛擬從站”，被PLC無縫識別與集成。網關另一側的RS485接口（A+/B-）以手拉手方式，串行連接各伺服驅動器（如台達、三菱等品牌），構建Modbus網絡。

其工作流如下：PLC將目標轉速、位置等指令打包為PROFIBUS報文發送至網關；網關內部芯片實時解析，將其轉換為對應的Modbus RTU指令幀，通過485總線下達給指定從站地址的伺服驅動器。反之，伺服的實時狀態與故障碼亦循此路徑回傳至PLC。網關內置雙端口緩衝區，有效協調兩者在波特率、數據格式上的差異，確保指令零丟失、響應實時（典型循環週期<10ms）。此架構使得PLC編程中，遠端伺服如同本地PROFIBUS設備般被直接訪問，極大簡化了程序邏輯。

在實際應用中，這款網關遠非簡單連接器，而是系統穩定的基石。首先，它解決了電氣兼容性：PROFIBUS採用RS485物理層但協議不同，網關完成了電平匹配與信號隔離，有效抵禦灌裝車間常見的電機啓停干擾。其次，它實現了數據映射的靈活配置：通過配套軟件，工程師可將伺服驅動器的多個參數（如狀態字、速度反饋）精準映射到PLC的特定輸入/輸出區，如將灌裝機的“卡瓶自停”信號（來自伺服轉矩過大報警）快速映射至PLC的急停程序段。最後，它賦予了網絡診斷能力：網關狀態指示燈與故障代碼，能快速定位是通信中斷還是從站故障，這在維護擁有數十個伺服節點的長距離灌裝線時至關重要。

總結而言，本次改造的創新之處，在於通過一個精巧的網關，將PROFIBUS的確定性與RS485的靈活性深度融合，構建出低耦合、高韌性的混合控制網絡。它不僅節省了約30%的硬件改造成本，更關鍵的是，為酒廠未來接入更多智能傳感器（如視覺檢測）預留了標準的RS485接口，奠定了產線數字化的基礎。實踐證明，在追求“無液損”精準灌裝與柔性生產的今天，這類協議轉換網關已成為工程師實現跨平台集成不可或缺的智慧樞紐，默默守護着每一瓶美酒的完美誕生。
