精密製造的通信紐帶：PROFIBUS轉RS485網關在汽車零部件生產中的應用
1. 工廠背景
在長三角一家現代化的汽車零部件製造工廠裏，生產線正面臨一個典型的工業通信難題。該工廠配備了來自不同供應商的生產設備：核心控制系統採用西門子S7系列PLC，通過PROFIBUS-DP協議進行數據交換；而生產線上多台關鍵設備——包括三台高精度激光切割機（分別用於金屬和塑料材料加工）、兩台衝壓液壓機和一台模壓液壓機——僅支持傳統的RS485通信接口。
這種通信協議的不匹配導致設備之間形成信息孤島，生產數據無法實時彙總，設備狀態難以監控，影響了生產效率和品質控制。特別是對於汽車零部件這類對精度和一致性要求極高的產品，這種通信障礙直接制約了生產線的智能化升級。
針對這一挑戰，工程團隊設計了一套基於PROFIBUS轉RS485智能網關的集成解決方案。該方案的核心是通過專用協議轉換設備，在西門子PLC的PROFIBUS網絡與設備層的RS485網絡之間建立雙向通信橋樑。

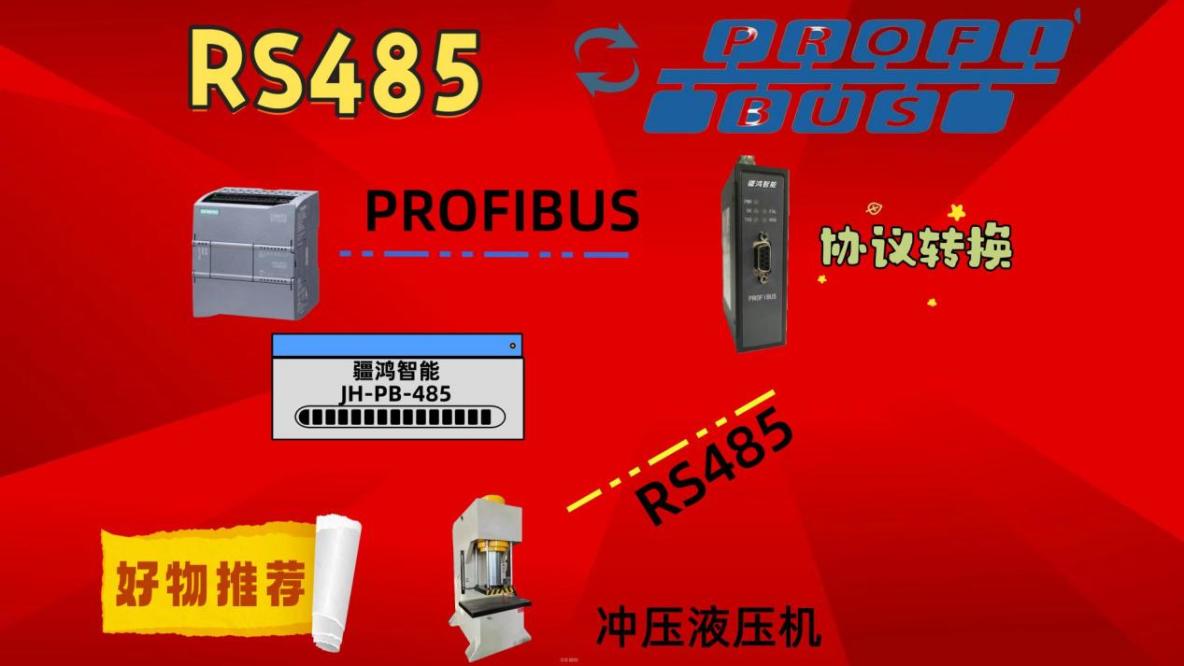

網絡架構：在控制層，西門子PLC作為PROFIBUS主站，通過DP總線連接轉換網關；網關作為從站響應主站請求，同時作為RS485網絡的主設備，輪詢連接各類加工設備。
設備接入：
- 激光切割機：通過RS485接口傳輸切割參數（功率、速度、焦點位置）、實時狀態（温度、鏡片狀態）和加工數據（完成數量、異常記錄）
- 衝壓液壓機：傳輸壓力曲線、行程數據、模具狀態和故障代碼
- 模壓液壓機：發送温度、壓力、保壓時間等工藝參數及設備健康狀態
數據映射：網關內部建立了數據映射表，將RS485設備的數據點映射為PROFIBUS的輸入/輸出模塊，對PLC呈現為虛擬的分佈式I/O設備。
3. 網關在實際應用中的重要性
在實際生產中，這一通信網關發揮了遠超單純協議轉換的作用：
生產協同優化：網關使PLC能夠實時獲取激光切割機的加工進度，智能調度液壓機的生產節奏。當激光切割完成一批金屬支架後，PLC立即啓動相應的衝壓工序，減少了半成品等待時間，生產節拍提升了18%。
工藝參數聯動：針對不同材質的汽車零部件，PLC可通過網關向激光切割機發送特定的切割參數包。例如切割鋁合金與工程塑料時，系統自動調整功率和輔助氣體參數，確保切割質量的一致性。
預防性維護：網關實時採集液壓機的壓力曲線和温度數據，當檢測到壓力建立時間異常延長或油温偏高趨勢時，系統提前預警，避免因設備故障導致整線停產。實施後，非計劃停機時間減少了35%。
質量追溯增強：所有加工參數和過程數據通過網關上傳至MES系統，實現了從原材料到成品的全流程數據追溯。特別是在安全關鍵件（如剎車系統部件）的生產中，這一功能極大地提高了質量管控能力。
4. 總結
在工業4.0背景下，智能製造的實現往往不在於全面更換設備，而在於如何讓現有設備“對話”。本案例中，PROFIBUS轉RS485網關不僅解決了通信協議兼容的技術問題，更成為生產線數字化的賦能節點。
這一方案的創新之處在於：它將看似簡單的協議轉換，轉變為生產數據流的智能樞紐；通過深度集成不同世代設備的功能，以有限投資釋放了存量設備的數字化潛力。對於廣大製造企業而言，這種“橋樑式”升級策略比全面改造更具現實意義——它既保護了既有設備投資，又為漸進式智能化提供了可行路徑。
最終，該汽車零部件工廠通過這一通信紐帶，實現了傳統加工設備與現代控制系統的有機融合，在提高生產精度的同時，構建了適應多品種、小批量生產需求的柔性製造能力，為傳統制造業的數字化轉型提供了一個務實而高效的範例。
