PROFINET轉DEVICENET網關：物流AGV新舊系統集成難題

案例背景與項目痛點

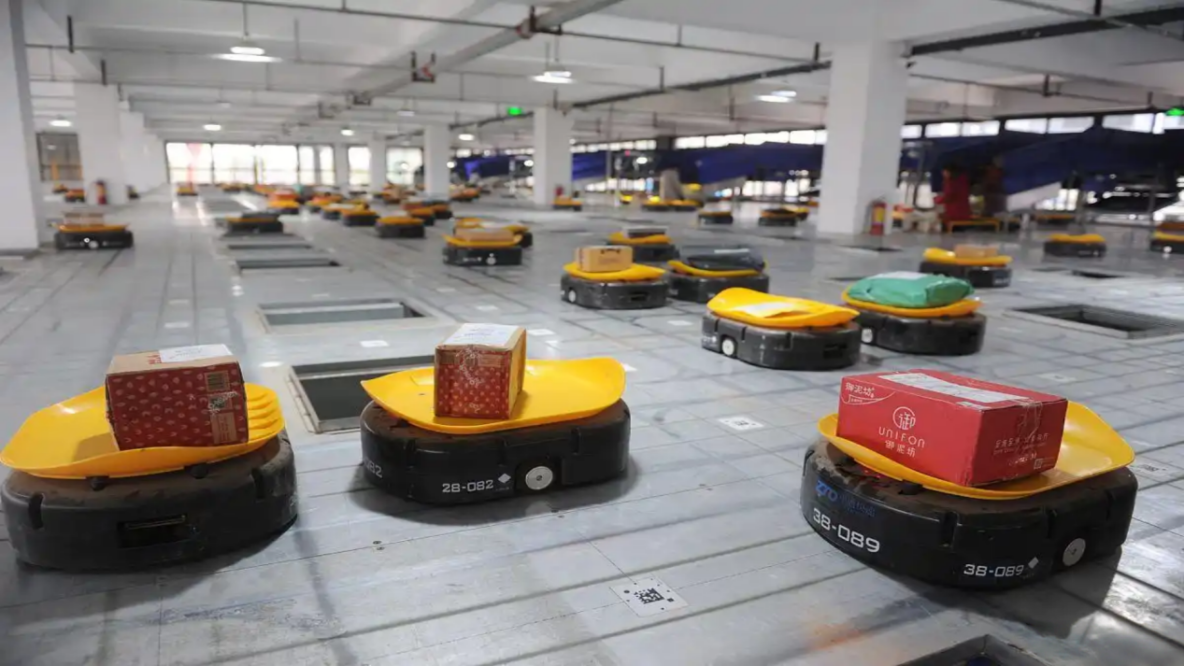

某區域物流樞紐中心的自動化分揀系統面臨升級瓶頸：新建的西門子S7-1500PLC控制系統採用PROFINET工業以太網協議，而原有的15台關鍵AGV搬運設備均採用DEVICENET現場總線通訊。這種協議不兼容導致新建控制系統無法直接調度AGV集羣，形成了“信息孤島”。

項目組評估了三種方案：更換所有AGV控制器成本超過80萬元；增加中間控制層級將延長系統響應時間；而人工協調作業則完全違背自動化升級初衷。如何在有限預算內實現新舊系統的無縫對接，成為工程團隊亟需解決的技術難題。

解決方案：協議轉換網關的橋樑作用

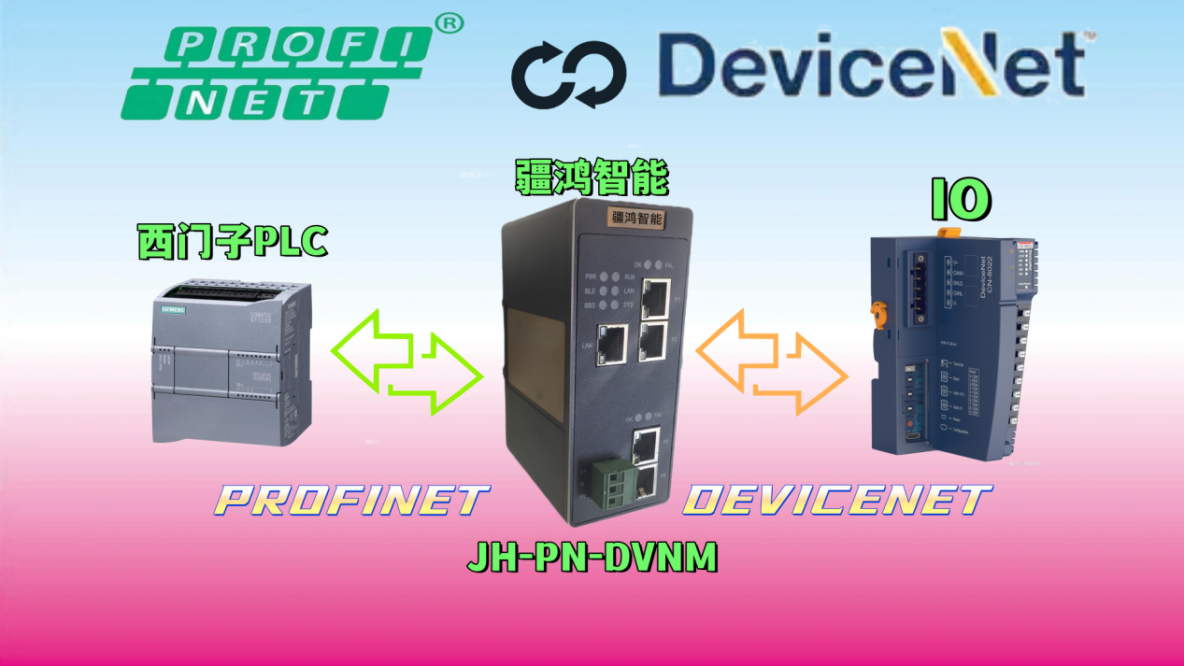

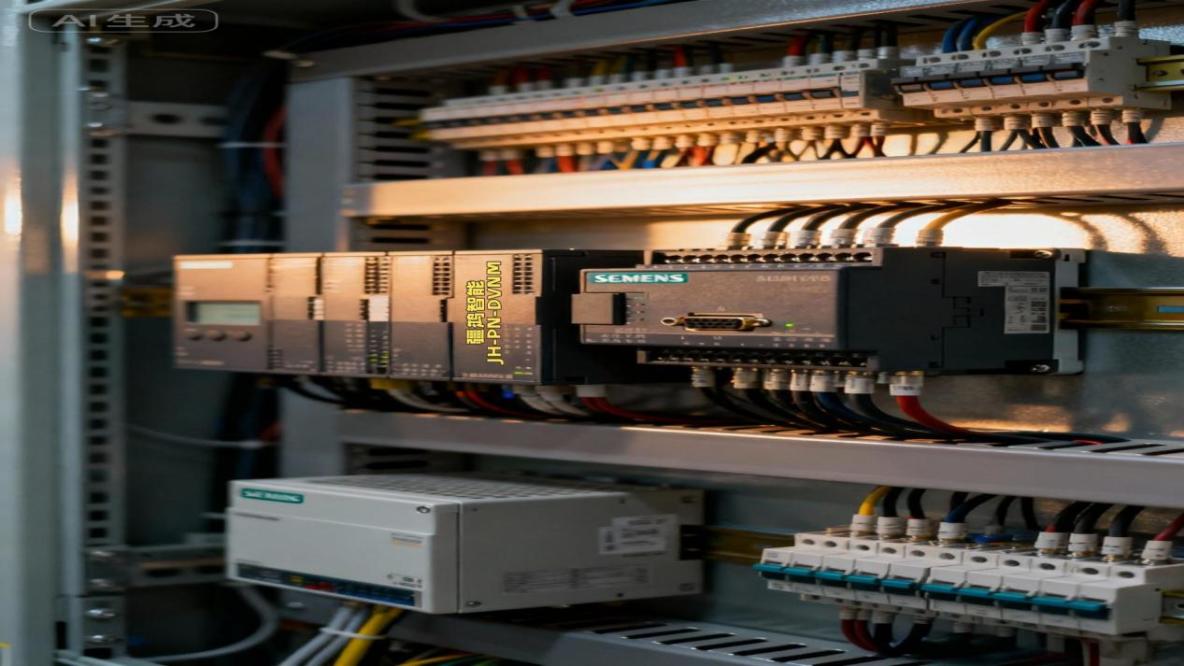

我們最終選用了PN-DN系列協議轉換網關作為核心解決方案。該設備具備PROFINET從站接口與DEVICENET主站接口，能夠實現雙向數據透明傳輸。網關的PROFINET端配置為西門子PLC的網絡節點，DEVICENET端則作為AGV設備的主站控制器，形成了完整的通訊鏈路。

特別值得指出的是，該網關支持“數據映射表”配置功能，工程師可以通過網頁界面將PROFINET的過程數據與DEVICENET的I/O點進行自由映射，實現了協議間的語義轉換。

實施過程與關鍵技術原理

實施第一階段，我們在TIA Portal中為網關添加GSDML設備描述文件，將其配置為PROFINET網絡的標準從站設備，分配了64字節輸入/64字節輸出的數據交換區。PLC程序無需重大修改，只需將AGV控制指令寫入對應的輸出映像區。

第二階段通過網關的WEB配置界面，建立DEVICENET網絡掃描。網關自動識別了連接的全部AGV設備，包括4台舉升式AGV和11台牽引式AGV，併為每台設備分配了獨立的I/O連接。我們巧妙地將不同AGV的狀態信息映射到PROFINET輸入區的不同數據段，實現了單網關對多設備的集中管理。

核心技術原理在於網關內部的雙協議棧並行處理機制：PROFINET協議棧週期性地與PLC交換數據，同時DEVICENET協議棧以預定速率輪詢各AGV設備。網關內部處理器通過共享內存區實現兩種數據格式的實時轉換，轉換延遲控制在5ms以內，完全滿足AGV調度的實時性要求。

應用效果與實施前後對比

項目實施後，系統可用性從改造前的73%提升至99.2%。AGV調度響應時間由平均800ms降低至150ms，分揀線效率提升34%。維護人員無需同時掌握兩種協議深度知識，通過統一的PROFINET網絡即可監控所有設備狀態。

經濟性方面，相比整體更換方案節省直接成本65萬元，且避免了因設備更換導致的產線停產損失。工程實施週期從預估的3周縮短至5個工作日，大大減少了項目風險。

行業推廣與前景展望

這種協議轉換模式為各類工業設施的漸進式升級提供了新思路。在製造業、港口自動化、食品加工等多個領域，都存在新舊設備協議不兼容的共性問題。協議轉換網關作為一種“非侵入式”解決方案，既能保護現有設備投資，又能融入新一代智能控制系統。

隨着工業物聯網發展，未來協議轉換設備將集成邊緣計算功能，不僅能實現協議轉換，還能在網關層完成數據預處理、異常診斷等智能功能。我們正在探索將此類網關與數字孿生系統結合，實現對多協議設備的統一虛擬化管理。

軟件配置：TIA Portal + 疆鴻智能 GSDML

1. 導入 GSDML
在 TIA Portal V16 中，將GSDML-V2.33-JH-PN-DVNM.xml 文件置於“選項→管理通用站描述文件”，重啓後硬件目錄出現“JH-PN-DVNM”。

2. 組態 ProfiNet 從站
拖曳網關至網絡視圖，分配設備名稱“DVNM_PN”，IP 192.168.1.101，子網掩碼 255.255.255.0；啓用 16 槽 I/O，輸入/輸出各 128 Byte，合計 256 Byte。

3. 實時性調優
將 ProfiNet 發送週期設為 4 ms，DeviceNet 輪詢週期同步 4 ms，網關內部 1 k 緩存區啓用“零拷貝”機制，實測端到端延遲 3.8 ms，滿足穿梭車 5 ms 定位要求。

創新總結

本次工程實踐的核心創新在於採用了“協議翻譯”而非“設備更換”的思維路徑。通過精巧的網關設計，我們在不改變原有AGV控制邏輯的前提下，實現了其與新一代控制系統的無縫集成。這種方法彰顯了工業自動化領域“漸進式創新”的智慧——不是所有技術進步都需要推倒重來，有時恰當的連接比徹底的更換更能體現工程價值。

這種解決方案特別適合中國製造業的現狀，在產業升級過程中，如何平衡技術先進性與投資經濟性，本次實踐提供了一個可複製的範本。自動化工程師的角色也從單純的設備調試者，轉變為系統集成與價值挖掘的架構師。
