主打一個靠譜：當疆鴻智能PROFIBUS集線器在礦洞説“我隔離了，勿擾”

1 工廠背景：煤礦井下的輸送挑戰

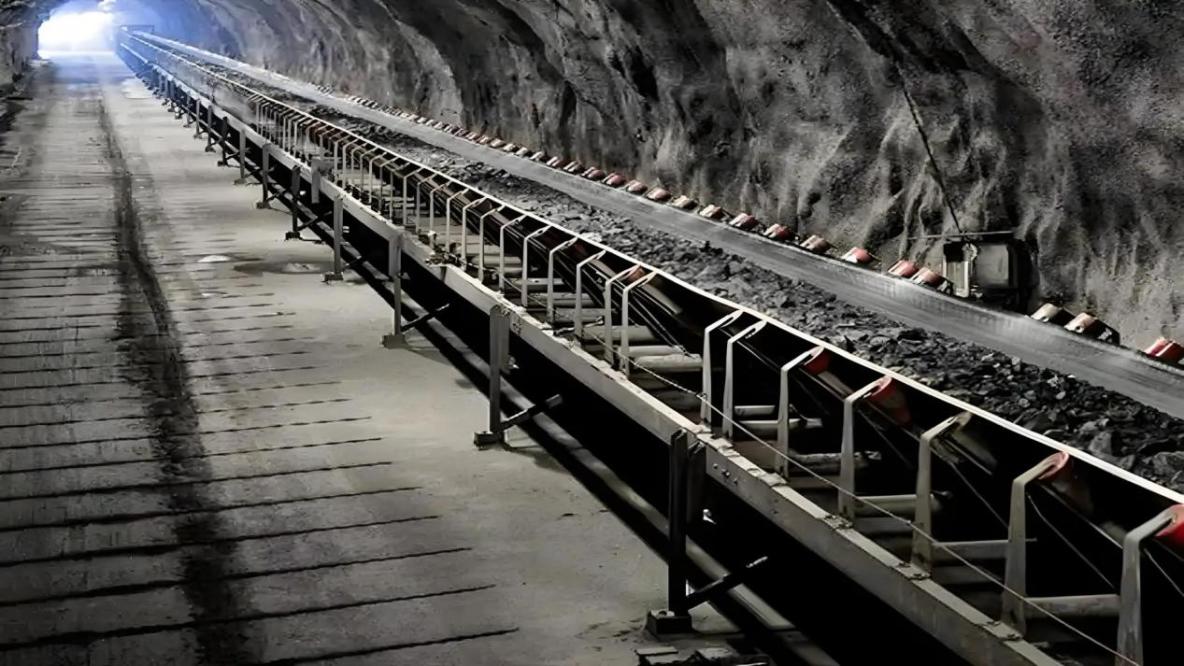

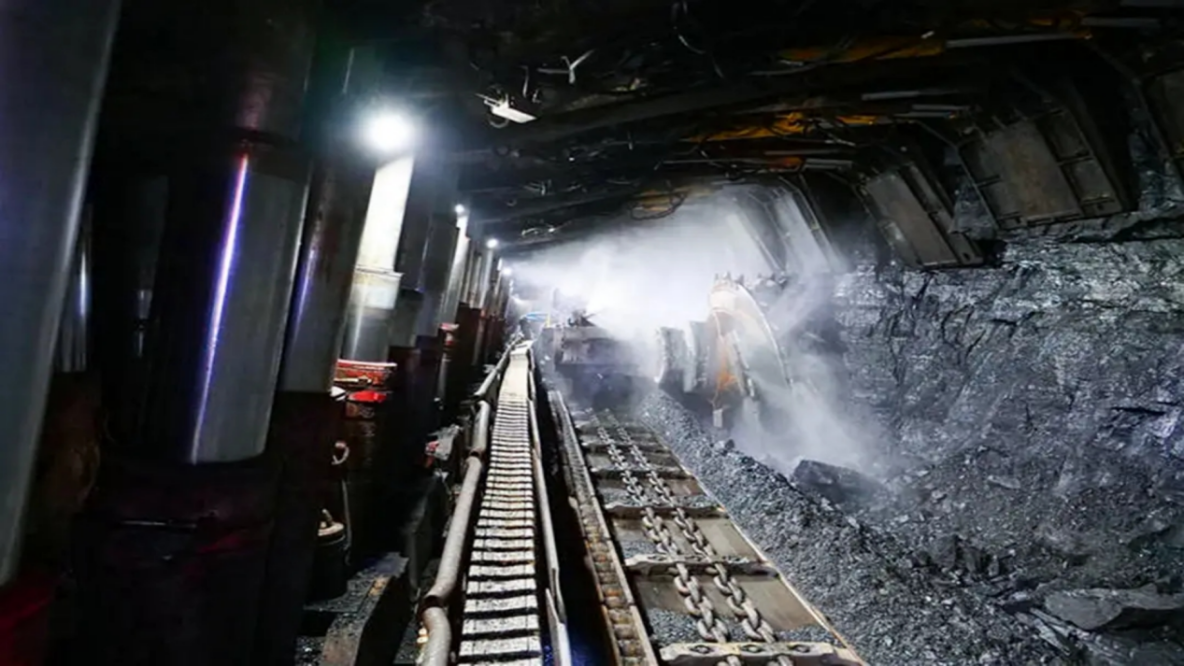

山西某大型煤礦的井下主運輸巷道長達3.5公里，部署着12台皮帶輸送機組成的連續運輸系統。巷道環境極端——濕度常超85%、煤塵濃度高、電磁干擾嚴重。原有點對點PROFIBUS佈線故障頻發，單點中斷導致整條生產線停擺，平均每月因此損失生產時間達42小時。系統核心為西門子S7-400H冗餘PLC，控制着電機、制動器、跑偏傳感器等186個站點，實時監控輸送帶張力、速度及異物檢測。

2 方案設計：構建抗干擾的星型拓撲

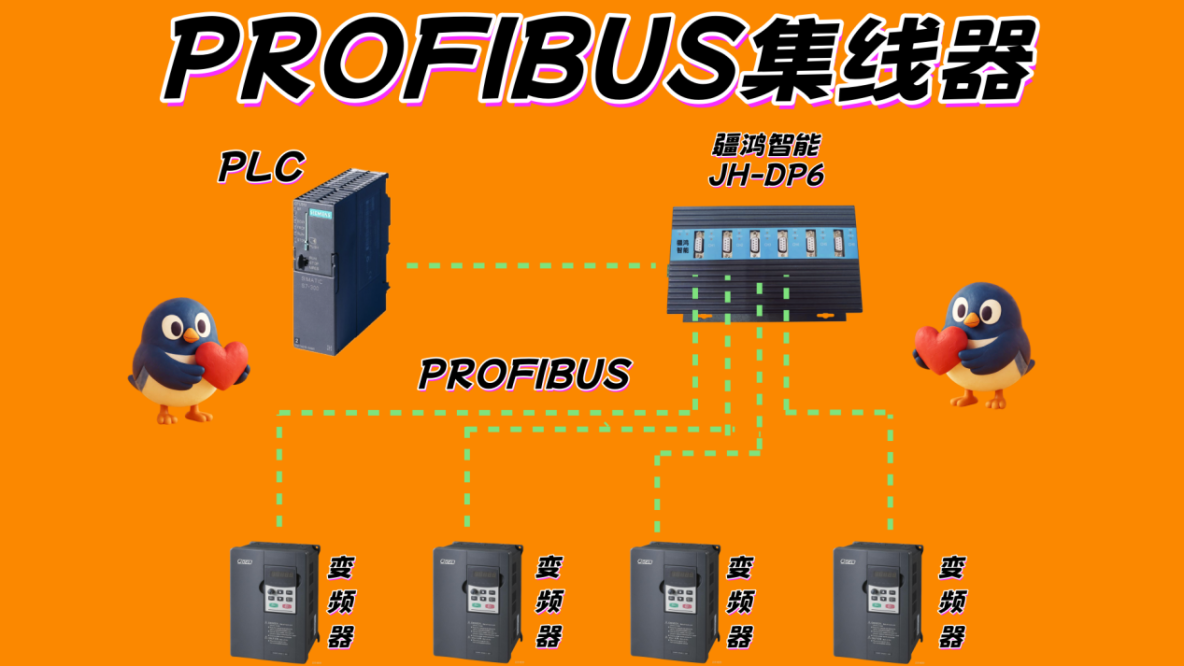

我們採用PROFIBUS集線器重構網絡。方案核心是：在PLC端部署西門子OLM光纖鏈路模塊，通過單模光纖連接至井下中央控制室的PROFIBUS主動式集線器。該集線器具備信號再生與隔離功能，其另一側以星型拓撲連接三類關鍵設備：

- 防爆型分佈式I/O站：如ET200M遠程模塊，直接接入巷道頂板的振動傳感器（監測軸承狀態）和紅外温度探頭（檢測過熱點）

- 本安型設備：包括跑偏開關、拉繩急停裝置、煙霧傳感器等，通過隔離式安全柵接入

- 智能傳動裝置：SEW Movimot變頻器（控制電機轉速）和Bauer減速機智能監測單元

特別在煤塵易爆區域，所有連接均採用鎧裝電纜並配備防爆接線盒。集線器每端口配置獨立終端電阻，並啓用診斷功能，可實時監測各分支信號質量。

3 集線器的重要作用與拓撲優勢

該集線器在系統中發揮三大關鍵作用：

信號完整性保障：內置的信號再生電路將衰減的PROFIBUS-DP信號重新整形，使有效傳輸距離從標準的100米（12Mbps時）延伸至每支路600米。其電氣隔離設計（隔離電壓達1500V）有效阻隔了變頻器產生的地環路干擾，誤碼率從10⁻⁴降至10⁻⁸。

網絡可靠性提升：星型拓撲實現了故障隔離。當7號皮帶機的拉繩開關接線進水短路時，集線器自動關閉該端口並上報診斷事件（事件號0x8342），其他11條支路繼續正常運行。對比原有線性拓撲，故障影響範圍從100%降至8.3%。

維護性革新：通過集線器的SNMP OPC服務器，我們將PROFIBUS診斷數據集成至WinCC畫面。維護人員可直觀查看各端口“健康狀態”，提前更換信號質量低於70%的支路電纜。拓撲結構支持熱插拔，更換傳感器時無需全線停機。

創新總結：從連通設備到使能預測性維護

本次改造的創新點在於將PROFIBUS集線器從單純的“信號中繼器”重新定義為井下設備健康狀態的神經中樞。我們在集線器上層部署了邊緣計算模塊，通過分析各端口信號抖動模式（jitter pattern），成功實現了早期故障預警：當電纜絕緣開始退化時，信號上升沿會出現特徵性振盪，系統可提前14天發出預警。

這一架構為未來升級預留了空間——集線器的光纖上行鏈路可直接對接工業以太網骨幹，逐步過渡到PROFINET。實踐表明，在惡劣工業環境中，通過專業化設計的PROFIBUS星型網絡，不僅能解決實時控制問題，更能為數字化轉型提供可靠的數據通路。這種“以可靠連接賦能智能運維”的思路，或許比單純追求最新協議更具工程智慧。
