疆鴻智能PROFIBUS集線器：光伏劃片產線網絡穩定的“無聲守護者”
在光伏電池片製造流程中，劃片（切割）工序的精準與穩定直接關乎成品良率與成本。我所在的大型智能製造工廠，其劃片車間部署了數十台高速精密劃片機。這些設備通過PROFIBUS-DP網絡與中央PLC控制器相連，實時傳輸切割參數、運動控制指令與狀態診斷信息，構成了產線自動化控制的神經中樞。
然而，最初的網絡架構面臨嚴峻挑戰。劃片機工作時的強烈高頻振動，容易導致傳統總線接頭的物理鬆動；長達百米的線性總線拓撲中，單點線路故障或一台從站的異常，便可能引發整條產線通訊中斷，排查故障如同大海撈針，平均修復時間（MTTR）居高不下，嚴重製約了設備綜合效率（OEE）。我們亟需一個能增強網絡魯棒性、便於管理與診斷的解決方案。

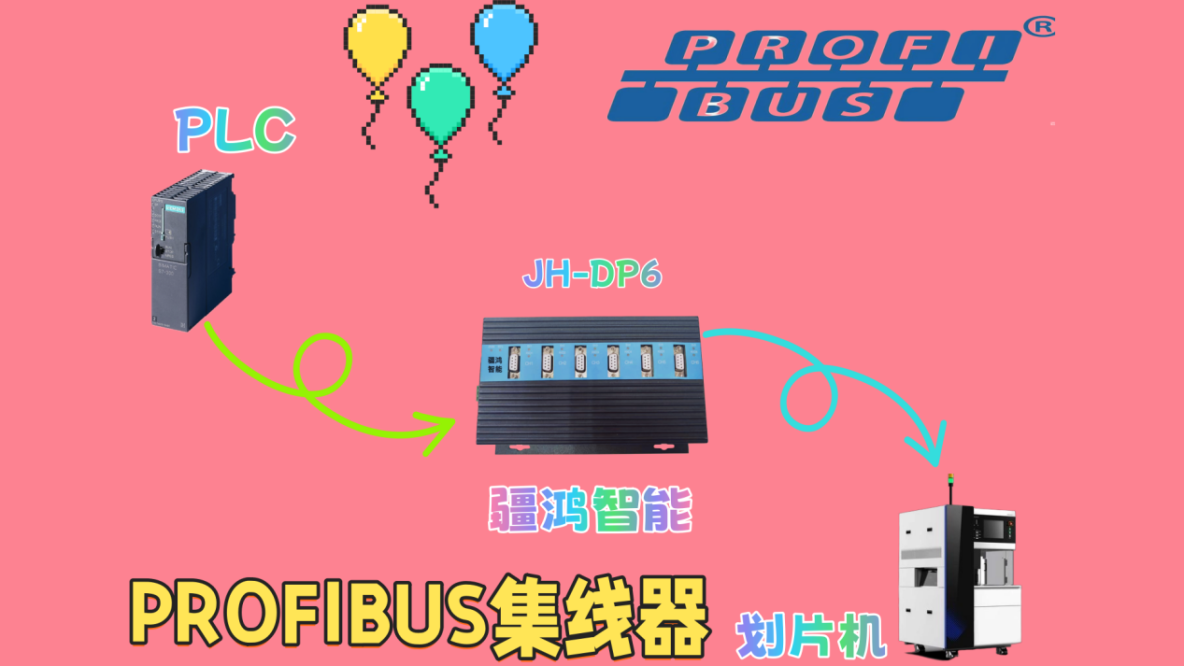

經過嚴謹評估，我們決定引入PROFIBUS 光纖集線器作為網絡重構的核心。方案設計如下：將原先單一的線性總線，改造為以集線器為核心的“星形”或“樹形”結構。每台劃片機作為獨立分支通過屏蔽雙絞線接入集線器的一個端口，集線器再通過光纖上行鏈路與主控PLC相連。集線器在此扮演了三個關鍵角色：一是物理層的信號中繼與再生器，有效擴展了網絡覆蓋範圍，補償了長距離傳輸的衰減；二是電氣隔離與故障隔離單元，各端口間實現電氣隔離，任一分支的短路或嚴重干擾被限定在局部，不再“株連”全網；三是網絡診斷前哨站，其狀態指示燈能直觀顯示各分支的通訊狀態，極大加速了故障定位。
在實際應用中，集線器的重要性體現在多個維度。首先，它實現了網絡的可管理性。 通過劃分網段，我們能準確將故障定位至某一台或某幾台劃片機，將平均故障定位時間從小時級縮短至分鐘級。其次，顯著提升了系統可用性。 物理隔離特性使得在維護單台設備時，無需中斷其他設備的通訊，支持了預測性維護的開展。更重要的是，它增強了抗干擾能力。 劃片機產生的複雜電磁噪聲被限制在各自分支內，光纖主幹則完全免疫車間內的電磁干擾，確保了運動控制指令傳輸的絕對穩定，這對保證切割精度（如金剛線張力控制）至關重要。

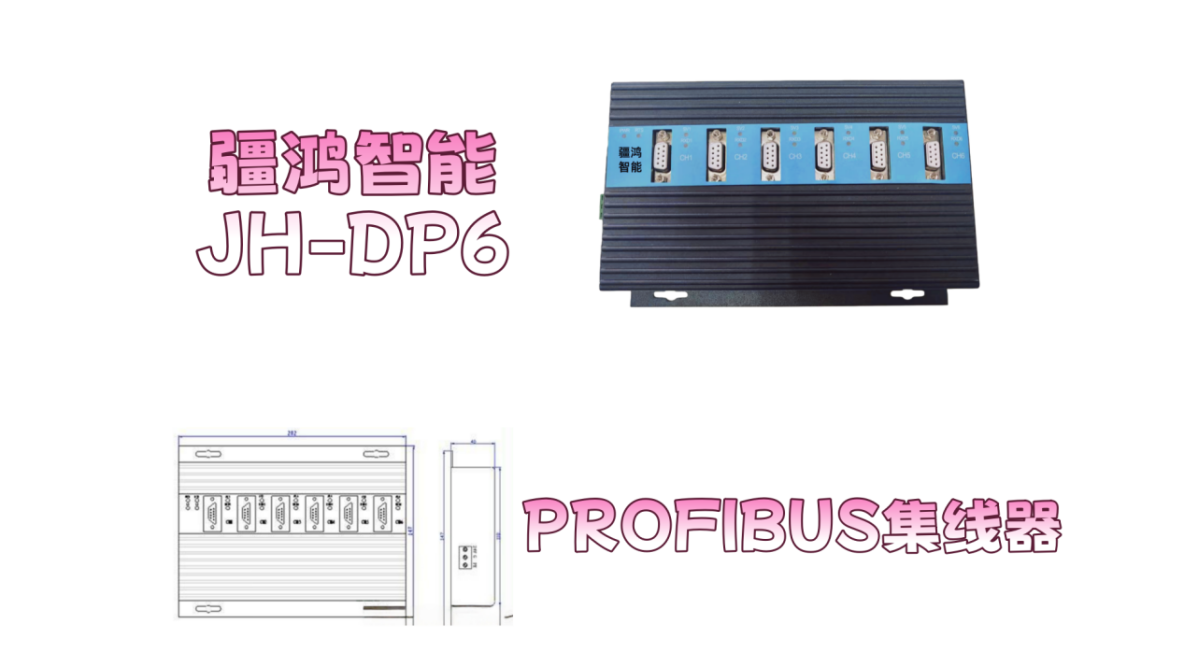

主要技術指標:
總線速率：支持基本速率 9.6kBit/s, 19.2kBit/s ,45.45kBit/s, 93.75kBit/s,
187.5kBit/s, 500kBit/s;同時也支持 1.5MBit/s, 3MBit/s,
6MBit/s,12Mbit/s; 線路速率自適應
總線接口：高速 RS485 電平接口，符合 EN50170 Part 1
傳輸類型： Profibus 協議透明傳輸
數據接口：DB9 （孔），引腳定義符合 EN50170 Part 1
輸入電源：DC10V-DC30V， < 2W ；
LED 狀態：總線狀態，總線收發數據、運行指示，告警
機殼結構：D35mm 導軌式，40x 110 x 74（mm）
機殼工藝：金屬外殼；防護等級：IP20
振動特性：符合 IEC68-2-6
重 量：約 500g
温濕特性：工作温度，-35℃ ~ +75℃；濕度：95%無凝露；
存貯温度：-45℃ ~ +85℃
符合標準：EN50170 Profibus Standard
具體應用上，我們為每台劃片機配置了帶診斷功能的PROFIBUS專用集線器。安裝時，嚴格規範了終端電阻的設置與電纜接地。日常點檢中，維護人員僅需巡視集線器指示燈狀態；一旦某端口閃爍異常，即可迅速鎖定對應設備進行檢查，而非從前那樣需要逐段排查整條總線。
總結而言，此次改造的創新點在於，我們並非簡單地將集線器視為一個“接線盒”，而是將其作為構建高可靠、易維護、抗干擾的車間級工業通訊網絡的關鍵基礎設施。它以一種近乎“無聲”的方式，在物理層築牢了網絡根基，將通訊穩定性這一“隱性”因素，轉化為提升產線OEE、保障工藝一致性的顯性競爭力。這一實踐表明，在追求智能製造與工業互聯的今天，對底層工業網絡架構的精益化設計與加固，與上層的數字化應用同樣重要，是光伏等高精度製造行業實現穩定、高效生產的堅實底座。
